多规格圆头张力控制螺栓组件结构设计

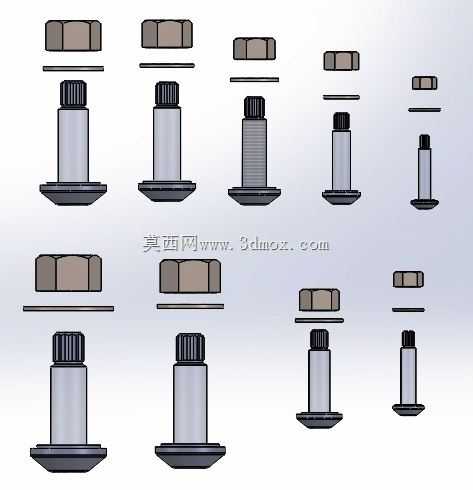

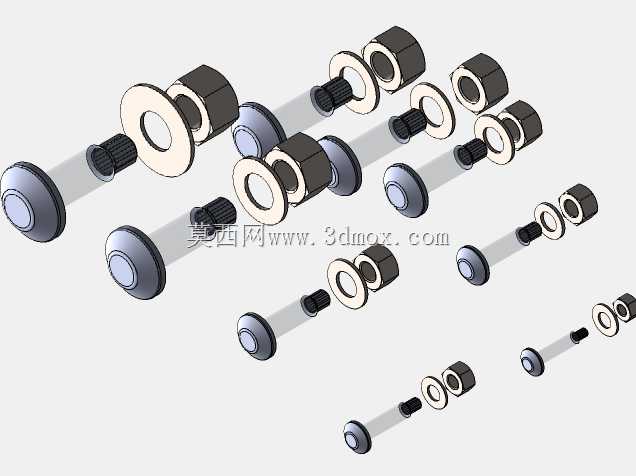

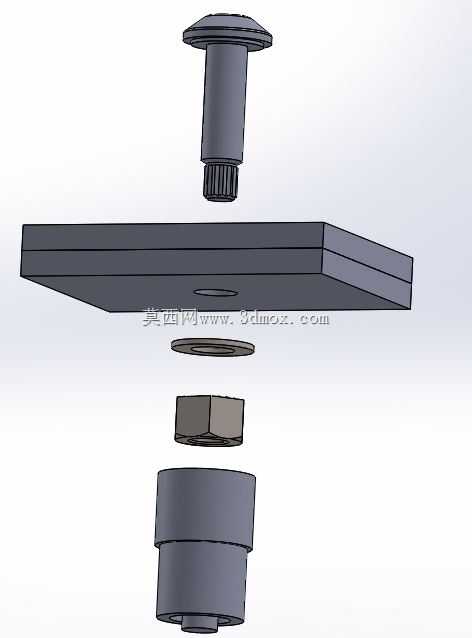

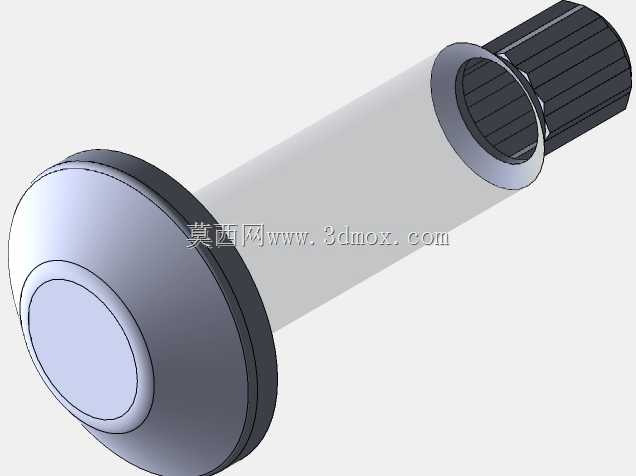

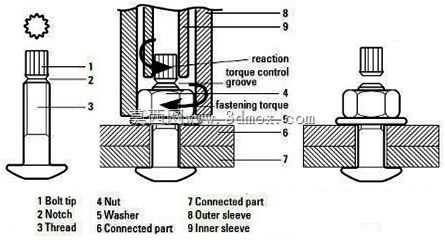

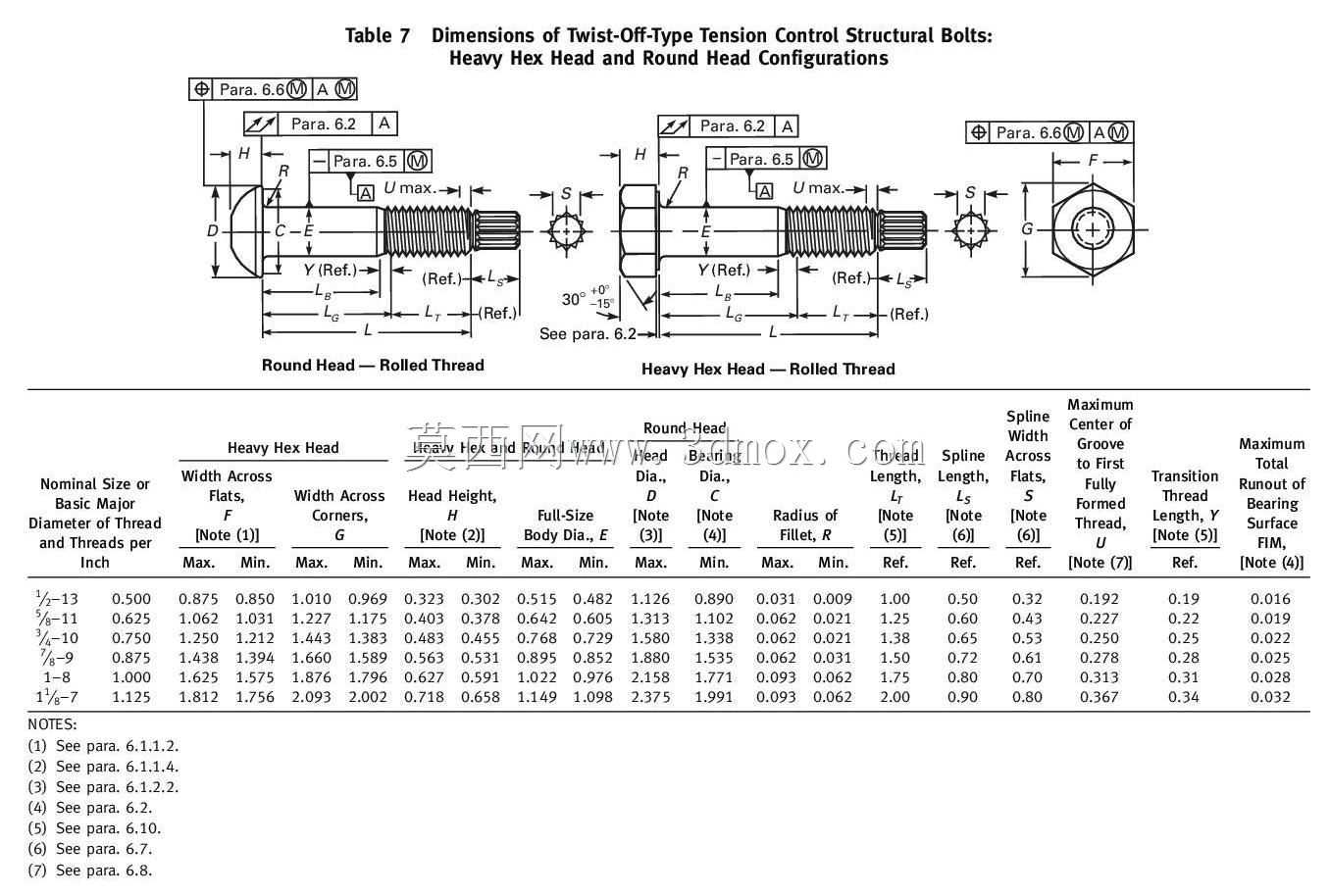

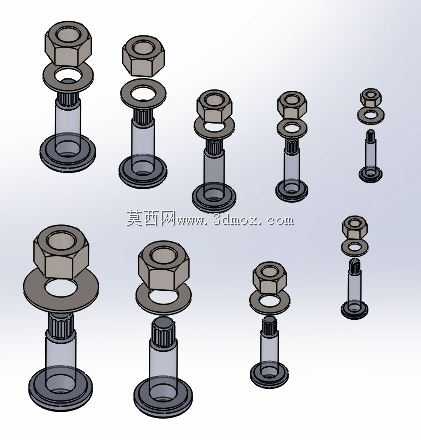

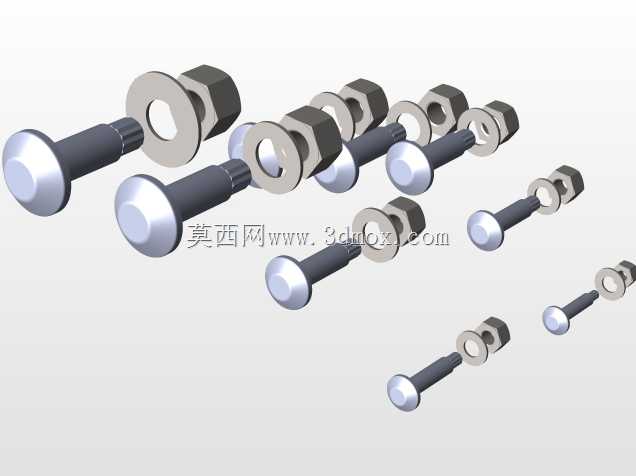

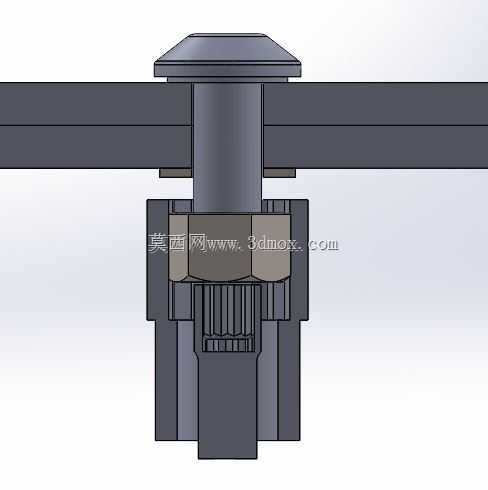

这类带垫圈与锁紧螺母的扭控型螺栓组件，在重型钢结构拼接、商用车底盘副梁连接、风电塔筒法兰预紧、轨道交通转向架节点固定等对预紧力一致性要求极高的场景中应用广泛，核心作用是通过结构本身的扭转变形阈值控制预紧载荷，避免人工打扭矩时出现的预紧力不足或过拧滑牙问题，从连接副层面降低长期交变载荷下的连接松动风险。整套组件覆盖了不同公称直径与夹持长度规格，从大规格适配厚板叠层连接到小规格适配薄板精密装配，每款都配套了同精度等级的平垫圈与六角锁紧螺母，垫圈的内径与螺栓光杆段做了间隙配合设计，外径覆盖螺母承压面的全部投影区域，避免锁紧时螺母压痕破坏被连接件表面，同时分散承压面应力，防止软质被连接件出现压溃变形。螺栓头部采用圆头带法兰的结构，法兰底面做了防滑齿纹设计，安装时无需额外在头部侧加装防转工装，齿纹咬入被连接件表面即可提供足够的防转摩擦力，适配现场单侧操作的狭小安装空间，减少安装工序的工装投入。杆部靠近头部的位置设计了滚花段，当被连接件为光孔安装时，滚花段可与孔壁形成微量过盈配合，避免螺栓在孔内出现径向窜动，提升连接副的横向抗剪能力；光杆段的直径公差控制在h6级别，与安装孔的配合间隙可根据实际工况调整，当用于定位连接场景时可选用更小间隙配合，纯紧固场景可适当放大间隙降低加工精度要求。螺纹段的长度匹配对应螺母的全啮合长度要求，末端做了倒角导向，方便螺母快速旋入，避免螺纹起始端的磕碰损伤影响装配效率。设计时针对不同规格的扭断阈值做了匹配计算，每款螺栓的扭转控制槽深度都对应额定预紧力下的剪切强度，当施加扭矩达到额定值时，控制段会发生可控扭断，直观提示操作人员预紧力已达标，无需依赖扭矩扳手的读数校准，特别适合野外作业、批量装配等无法逐点校准扭矩的施工场景。安装边界上，不同规格的螺栓对应的法兰承压面直径、螺母对边尺寸都做了标准化适配，符合ANSI/ASME b18.2.6的相关尺寸要求，可直接替换同标准的常规螺栓组件，无需对被连接件的安装孔、操作空间做额外修改，降低现有设备的改造成本。整套模型还原了各零件的配合关系，可直接用于连接结构的强度校核、装配干涉检查，也可作为标准件库素材导入整机装配，辅助设计人员快速完成连接方案的选型与布局。
