11号Xacto精细雕刻切割刀片结构设计

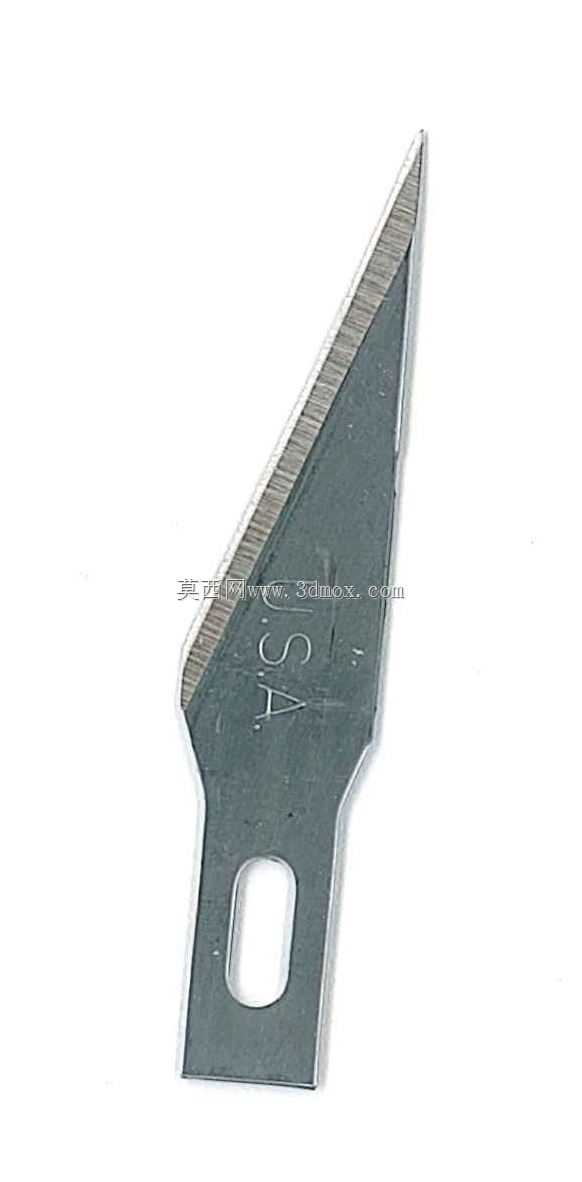

这款11号规格的精细切割刀片，是手工精细加工、模型制作、电子维修、纸品裁切等场景下的常用消耗刃具，在日常作业中承担小范围精准裁切、修边、刻线、开孔等精细化操作需求，相比普通宽幅美工刀片，其刀尖角度更锐利，能进入狭小缝隙完成普通刀具无法触及的加工位置，是模型制作从业者、电子维修人员、手工创作者工位上的常备工具配件。从结构设计来看，刀片整体采用斜收尖的刃部轮廓，主切削刃从刀身中部一直延伸至最尖端，刃口做细密的磨削处理，保证裁切时的锋利度，刀尖部分做小角度收窄，既保证刻线时的线条精细度，也兼顾了刀尖的抗弯折性能，避免轻触硬材质时出现刀尖崩断的问题。刀身尾部设计有长圆形安装定位孔，这个孔的尺寸与标准Xacto系列刀柄的定位凸台完全匹配，安装时将孔位对准刀柄的固定销推入，再通过刀柄的夹紧结构即可完成固定，安装后刀片不会出现横向窜动，保证施力切割时的稳定性，刀身与刀柄配合的夹持段做了等宽设计，适配市面上绝大多数同规格的笔式刻刀刀柄，无需额外修改夹持结构即可通用。刀身主体采用平直的薄型钢板冲压成型，整体厚度控制在0.4-0.5mm区间，既保证刃口磨削后的锋利度，也避免刀身过薄导致切割受力时出现弯折变形，刀身非刃口侧做平直的背边处理，安装后与刀柄的导向槽完全贴合，切割时可以借助直尺等辅助工具完成直线裁切作业，背边的平直度公差控制在0.02mm以内，保证靠尺裁切时不会出现线条偏移的问题。在实际使用场景中，这类刀片常被用于塑胶模型的水口修整、电路板的飞线切割、不干胶贴纸的精细轮廓裁切、皮革工艺的浅刻打版等作业，不同作业场景下对刀片露出长度的需求不同，刀柄的夹紧结构可以根据需求调整刀片伸出的长度，伸出较短时适合大力度的修边作业，伸出较长时适合深孔位置的切割操作。设计过程中对刃口的角度做了反复验证，主切削刃采用25度左右的单面磨削角度，既保证刃口的锋利度，也让刃口具备足够的耐用度，不会因为角度过尖导致裁切硬材质时快速卷刃，刀身表面做防锈处理，避免长期存放出现锈迹影响刃口锋利度和裁切精度。扫描建模过程中对刀片的每一处轮廓都做了精准的尺寸还原，包括定位孔的长宽尺寸、孔位到刀尾的距离、刀尖的收尖角度、刃口的磨削斜面宽度等参数都和实物保持一致，建模时还原了刃口的薄边结构，在做装配验证时可以直接导入刀柄模型完成干涉检查，确认刀片安装后的活动范围和夹紧状态是否符合设计要求，也可以基于这个模型做刀片刃口角度的优化调整，或者开发适配不同刀柄的专用刀片结构，为刃具类产品的结构设计、装配验证提供精准的三维参考。
