小型带螺纹安装红帽按钮式控制开关

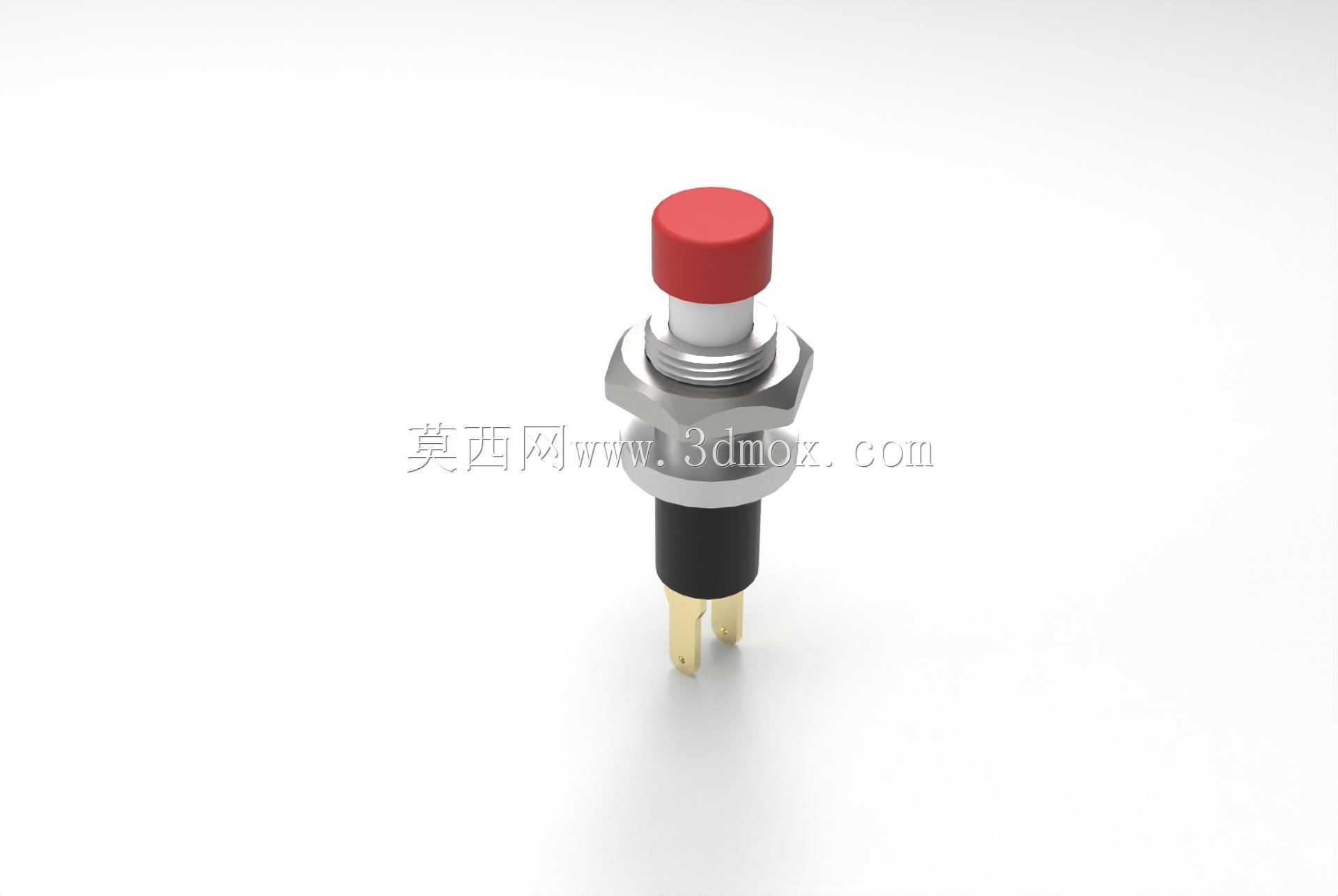

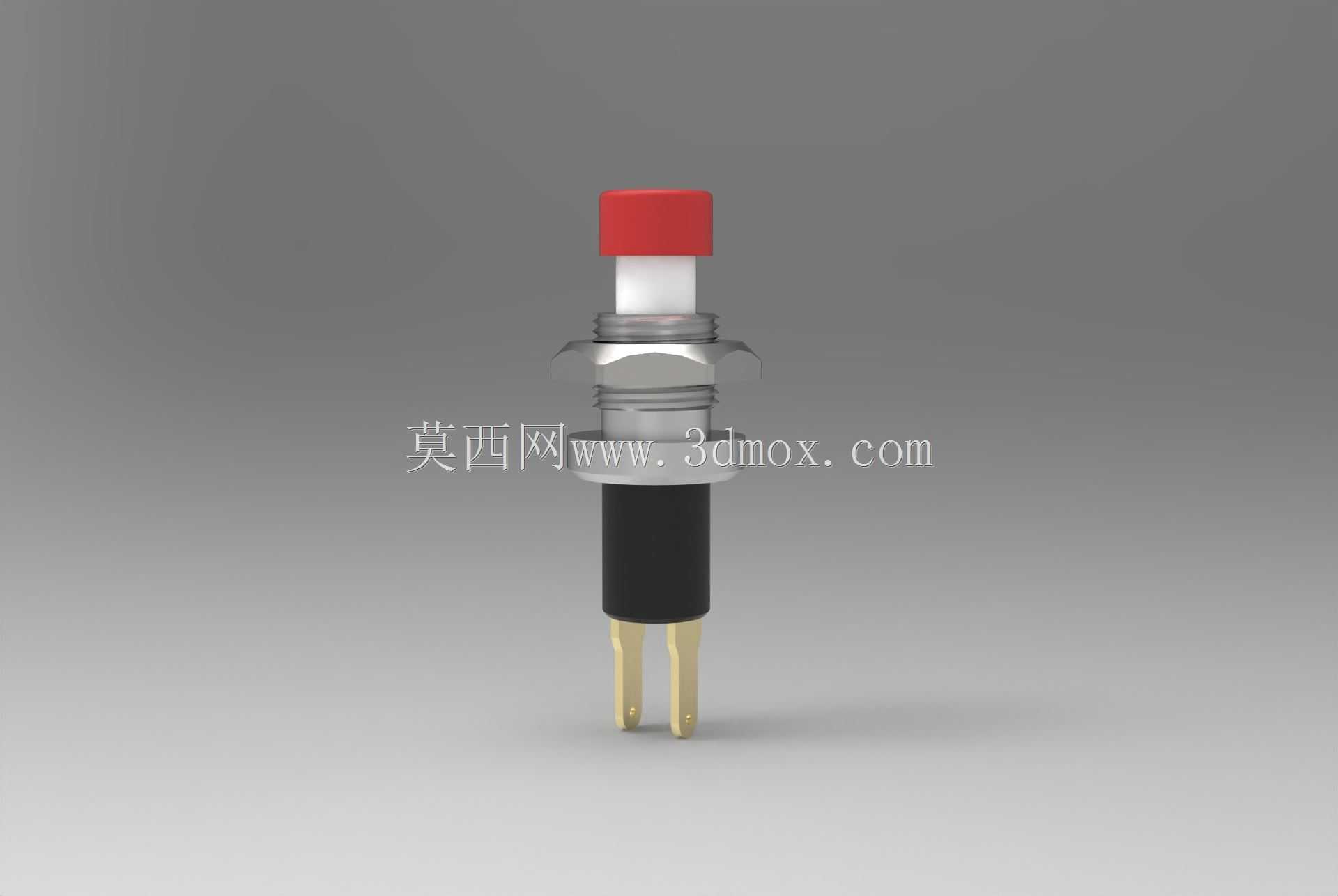

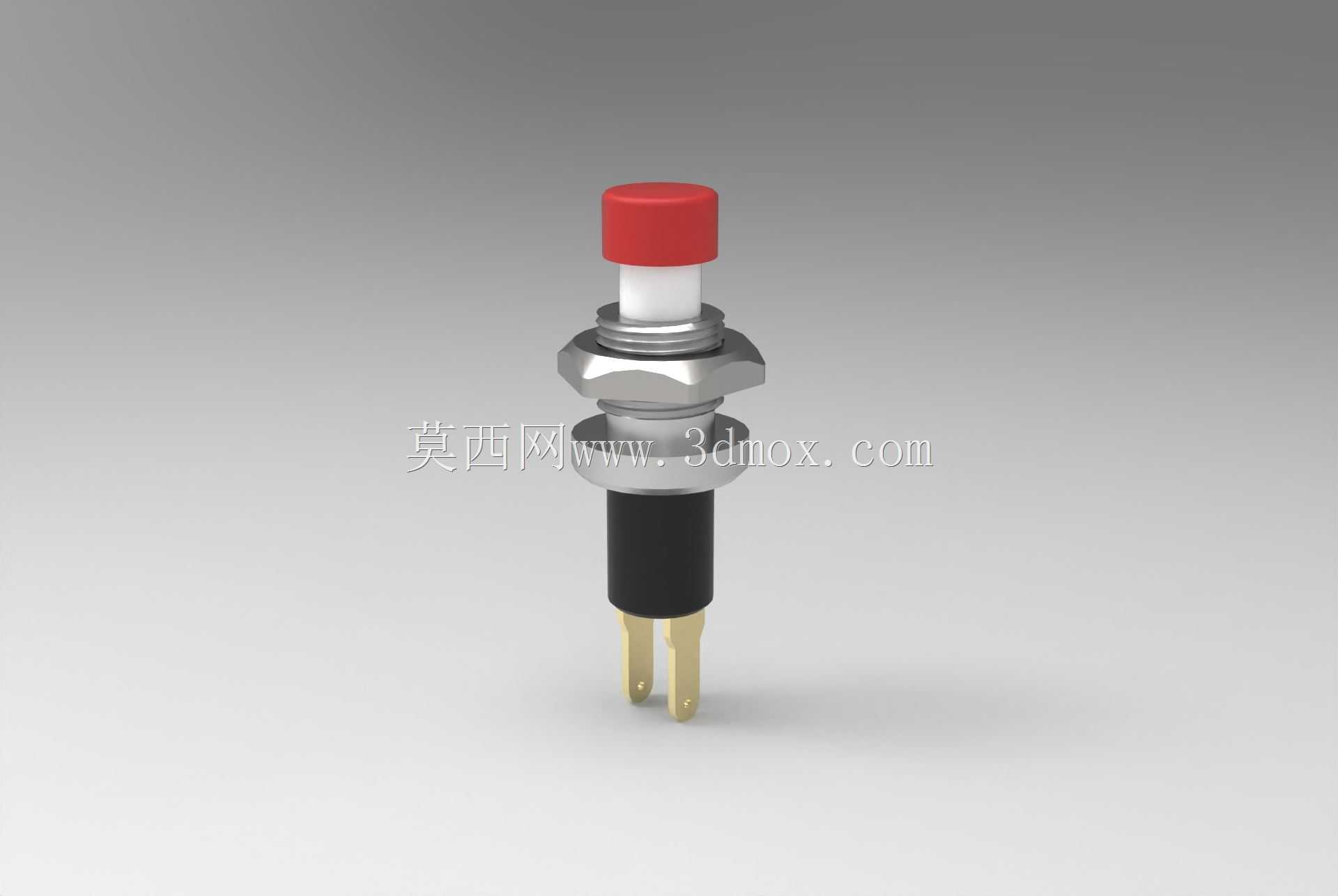

这类小型按钮开关在低压控制回路中应用十分广泛，小到桌面测试治具、小型实验装置的启停触发，大到配电盘副面板、小型自动化设备的手动信号输入点位，都能见到这类结构的控件身影。它的核心作用是通过人工按压动作，实现回路的通断切换，多数场景下承担瞬时信号触发功能，部分同结构改型也可通过内部锁止结构实现状态保持，适配不同的控制逻辑需求。从结构设计来看，这款开关采用贯穿式螺纹安装结构，中部带六角限位台阶，配套锁紧螺母可以适配不同厚度的安装面板，安装时仅需在面板上开出对应直径的圆孔，将开关本体从面板正面穿入，背面旋紧锁紧螺母即可完成固定，不需要额外的定位卡扣或者安装支架，在紧凑的安装空间内优势十分明显。顶部的红色按钮帽采用凸起式设计，按压行程适中，操作时的反馈触感清晰，能够避免误触同时保证按压动作的有效触发，按钮帽与本体之间设置有绝缘衬套，既可以避免操作时的静电干扰，也能阻挡日常使用中的灰尘、少量溅液渗入开关内部，提升元件的环境适应性。下部的插脚式接线端采用镀金导电材质，能够降低接触电阻，适配常见的2.8mm规格插簧端子，接线时不需要焊接，直接将压接好导线的插簧推入插脚即可完成接线，后期维护更换时拆卸也十分便捷，适合批量装配的生产线使用。设计这类开关的三维模型时，需要重点把控安装螺纹的公称尺寸与螺距精度，六角限位台阶的对边尺寸需要符合通用五金配件的公差要求，保证实际加工或者选型时能够与标准锁紧螺母适配；同时要明确按钮按压的行程范围，预留出按钮按下后的本体伸缩空间，避免安装后按钮与面板内部的其他结构发生干涉；插脚的间距与伸出长度也需要符合行业通用规范，保证配套的接插件能够顺利装配。这类开关的额定工作电流通常在3A到5A区间，适配交流250V以下的低压控制回路，不能直接作为主回路的功率开关使用，选型时需要结合实际回路的负载参数匹配，避免过载导致触点烧蚀。从外形尺寸来看，这类开关的整体安装直径通常在7mm到10mm区间，本体总长度根据接线端形式不同略有差异，插脚式的整体长度通常控制在25mm以内，不会占用过多的面板后部空间，适合在密集排布的控制按钮组中使用。建模过程中还需要还原各部件的装配间隙，比如按钮帽与本体衬套之间的滑动配合间隙，螺纹部分的旋合余量，这些细节都会影响后续模型用于装配仿真时的准确性，也能为后续的结构改型提供可靠的基础参照。
