欧标六孔圆形多面插排结构设计

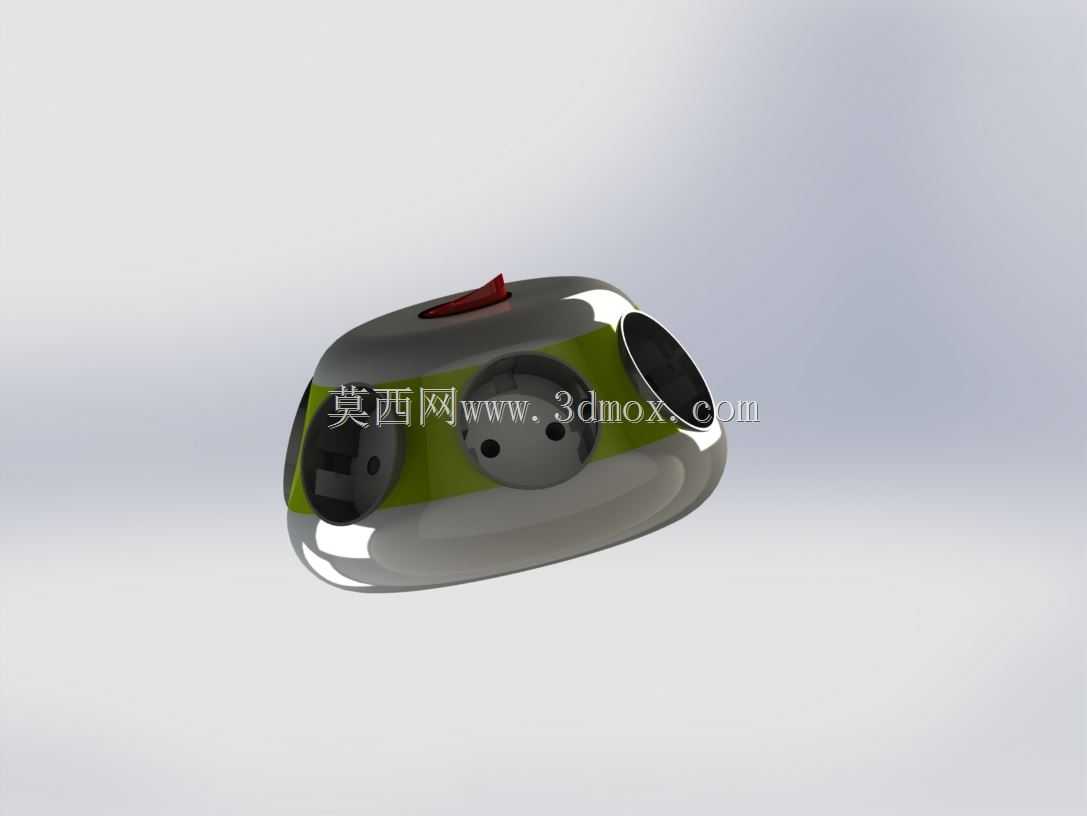

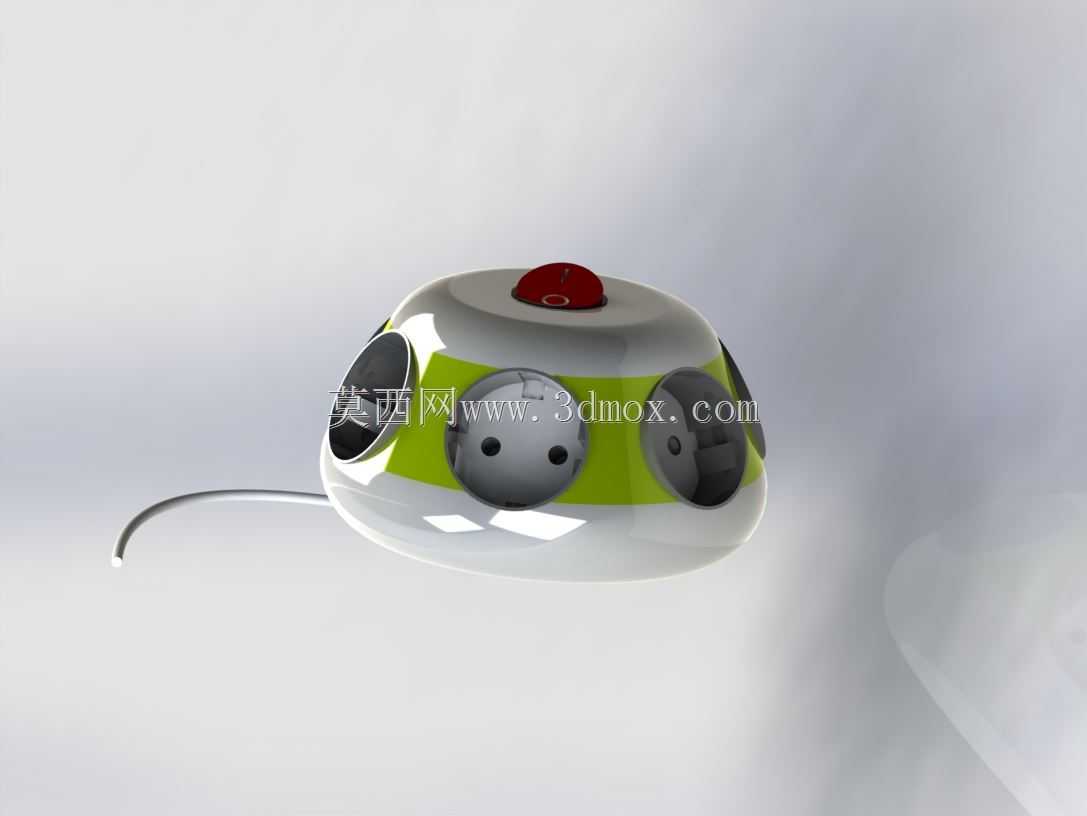

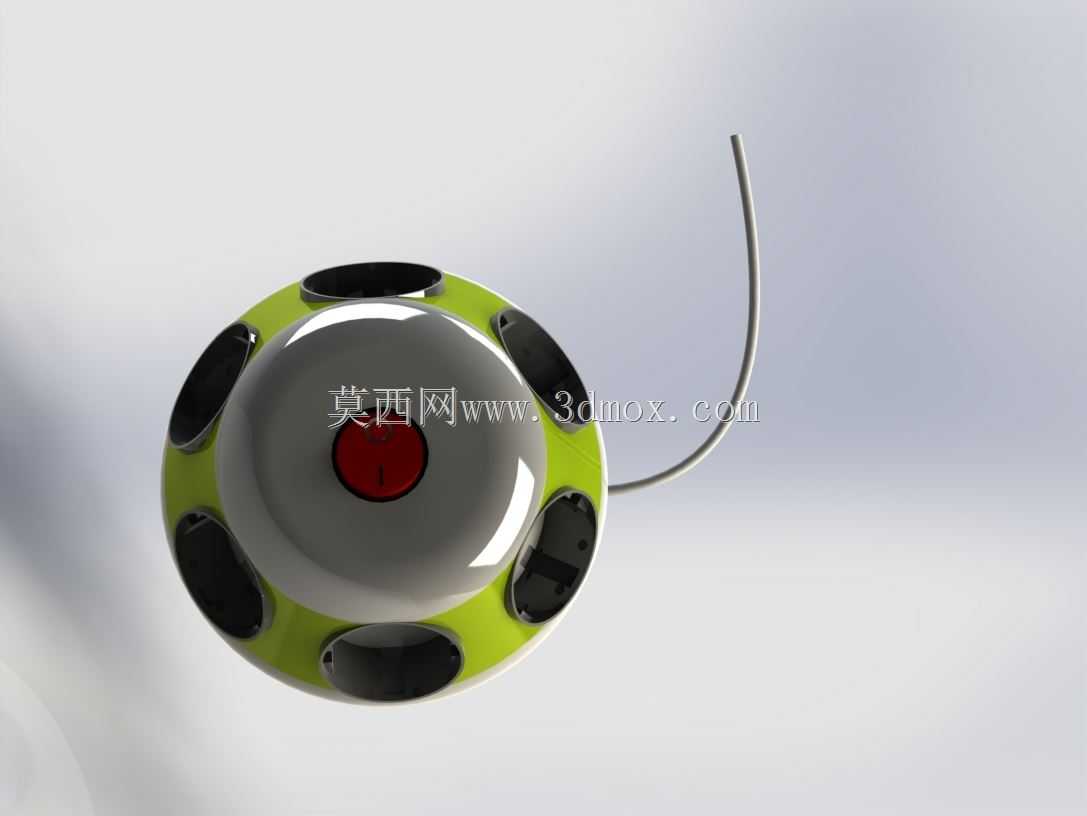

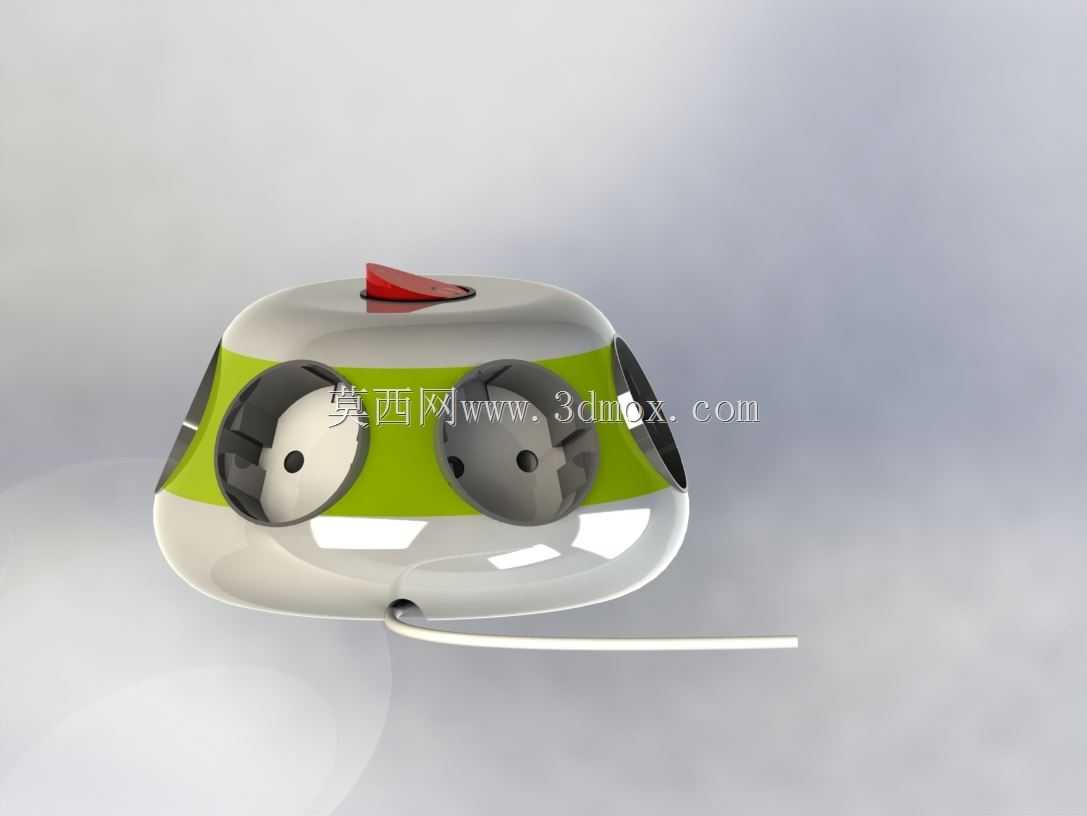

这款多面布局的欧标供电转接件，核心定位是桌面密集供电场景的转接需求，区别于传统长条型插排的平面布局，采用类半球形的圆润壳体结构，将六个欧标插孔均匀分布在壳体的侧周面，从根源上规避了传统长条插排相邻插孔互相遮挡、大体积插头挤占相邻位的常见问题。从结构设计逻辑来看，整体壳体采用上下扣合的装配方式，上盖顶部预留总控按键的安装位，按键做凸起式圆弧处理，按压行程控制在合适范围，日常操作无需刻意低头寻找按键位置，指尖触碰即可完成通断操作。出线位置设置在壳体侧下方，采用柔性电源线出线结构，出线处做圆角过渡防护，避免线材长期弯折出现线芯断裂的问题，同时低位置出线不会占用桌面上方的操作空间，线材可以顺着桌面边缘自然垂落，不会打乱桌面走线布局。插孔布局上，六个插孔沿壳体圆周等角度分布，每个插孔的朝向都向外倾斜一定角度，相邻插孔之间的壳体间距经过核算，即使插入欧标规格的大体积电源适配器，也不会出现相邻插头干涉的情况，每个插孔都能独立使用，不会出现插孔位浪费的问题。壳体底部预留防滑胶圈的安装槽，安装胶圈后放置在光滑桌面时不会随插头插拔动作移位，整体壳体的外表面做光滑圆弧过渡，没有尖锐棱角，日常使用中不会磕碰划伤。内部结构设计上，预留铜片安装的卡槽位置，每个插孔对应的铜片卡位都做了限位筋设计，铜片装配后不会出现移位松脱的问题，内部走线空间预留充足，火线、零线、地线的走线路径都设置了分隔筋，避免线材堆叠挤压造成绝缘层破损。整体外形尺寸控制在单手可握持的范围，不会占用过多桌面面积，既可以放在家庭书桌、办公工位作为桌面供电扩展使用，也可以放在会议室桌面作为临时供电转接设备，满足多台电子设备同时取电的需求。壳体可以根据使用场景做不同的表面配色处理，侧周预留装饰条的安装位，可搭配不同颜色的装饰环适配不同的装修风格，整体结构没有复杂的异形曲面，开模生产时脱模难度低，装配工序简单，适合批量量产。
