轻量化优化桁架式桥梁承载结构

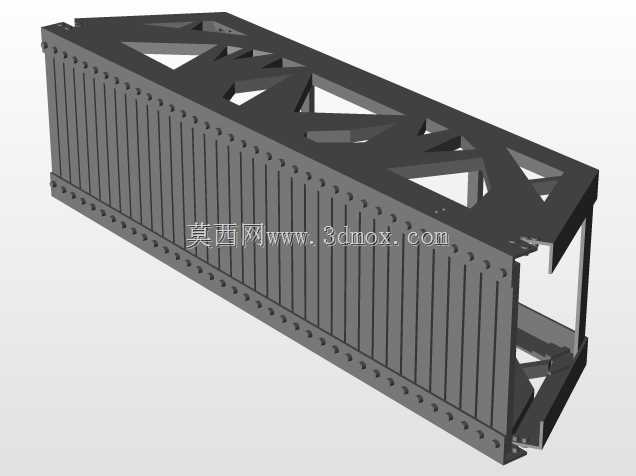

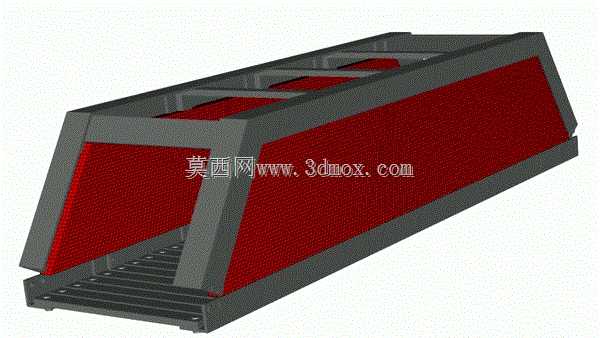

在市政临时通行、厂区重载转运通道、施工场地临时栈桥这类场景中，传统实体箱梁式桥跨结构往往存在自重过大、吊装转运难度高、材料利用率偏低的问题，这款经过拓扑优化的桁架式桥跨结构，正是针对这类痛点完成的结构设计方案。从实际使用场景来看，该结构可适配10吨级以内的轮式设备、转运小车通行需求，整体采用框式桁架搭配侧部封板的构型，区别于传统全焊接实体梁结构，设计阶段通过受力路径仿真，将非主受力区域的实体材料替换为空间桁架传力结构，在保证整体抗弯、抗扭刚度满足使用要求的前提下，实现了整体结构质量较同承载等级实体箱梁降低50%的优化目标。结构的主传力路径沿纵向布置为上下双主梁，中间通过等间距布置的横向肋板连接形成整体框架，侧部采用整面封板结构，既可以避免通行过程中碎石、杂物掉落至桥跨下方，也能辅助承担部分横向剪切载荷，提升结构整体的抗变形能力。底部承载面采用多根平行布置的纵向承载条搭配底部连接法兰，安装时可通过法兰螺栓直接与两端的支撑墩台完成固定，无需额外焊接作业，适配快装快拆的临时施工场景需求。从安装边界来看，该结构的端部支撑面预留了标准螺栓孔位，可直接与预制混凝土墩台、钢结构支撑立柱的顶面法兰对接，整体外形为规整的长方体斜切端构型，运输过程中可直接采用平板货车堆叠转运，单段结构的吊装重量控制在轻型吊车的额定起吊范围内，无需动用大吨位起重设备即可完成现场架设。设计过程中重点规避了传统桁架结构杆件零散、现场拼装工作量大的问题，将主桁架框架设计为整体焊接式模块，侧封板与主框架采用螺栓连接，后期若出现局部面板磨损变形，可单独拆卸更换，无需整体报废结构。在受力特性上，该结构将通行载荷通过底部承载条传递至纵向主梁，再通过横向肋板将载荷分散至两侧桁架结构，最终传递至两端支撑结构，传力路径清晰，应力分布均匀，无明显的应力集中区域，日常使用过程中可承受频繁的轮压载荷冲击，不会出现局部结构过早疲劳失效的问题。针对户外使用的场景，结构的所有外露型材边缘均做了倒角处理，避免尖锐边角造成施工人员磕碰损伤，侧封板表面预留了防腐涂层附着的基础粗糙度，后期可根据使用环境涂刷对应防腐涂层，提升户外环境下的使用寿命。
