高压水切割执行喷头结构设计

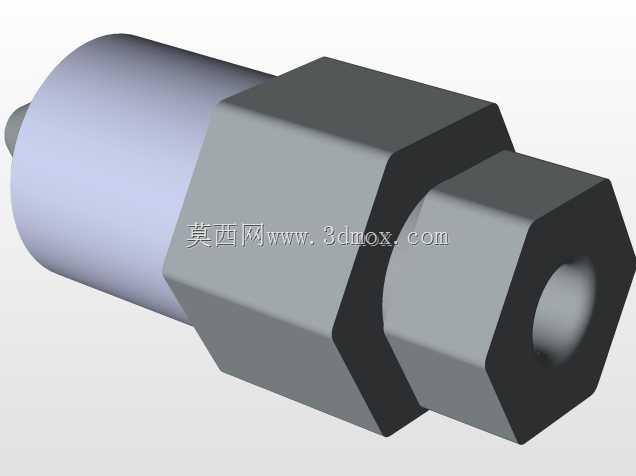

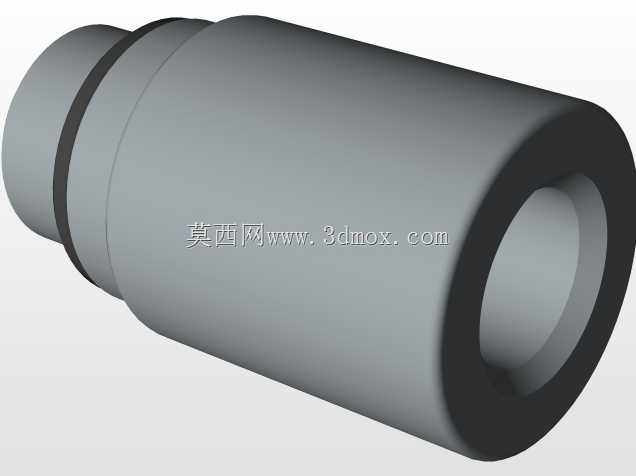

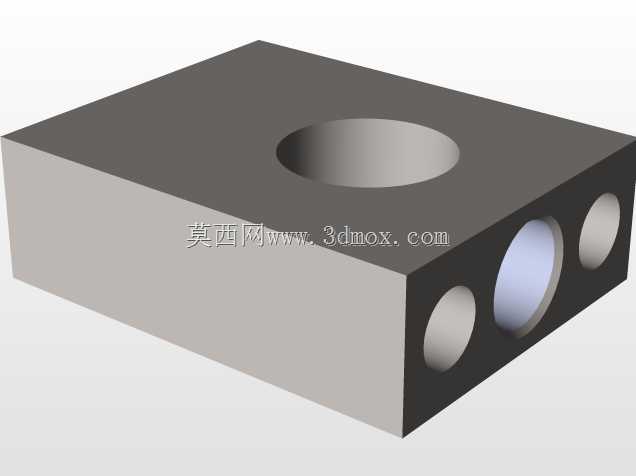

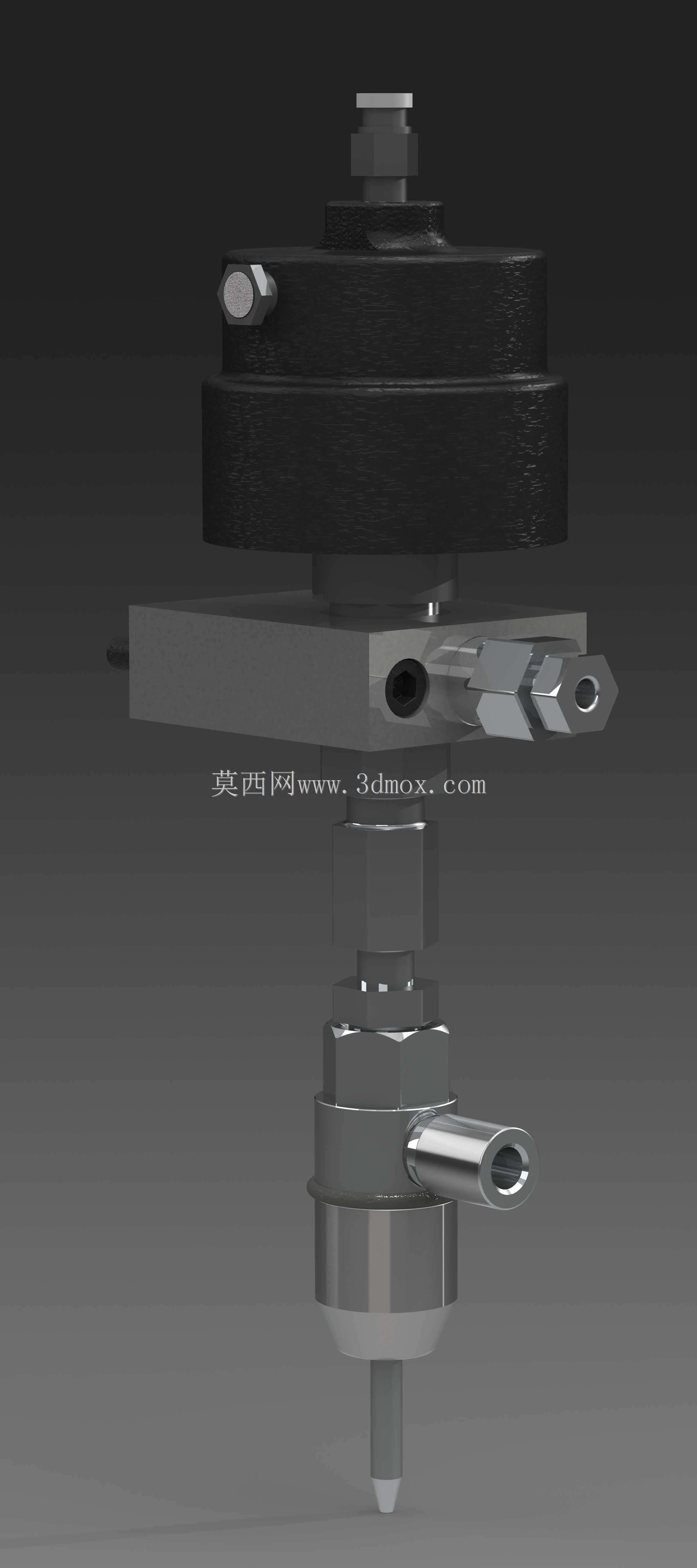

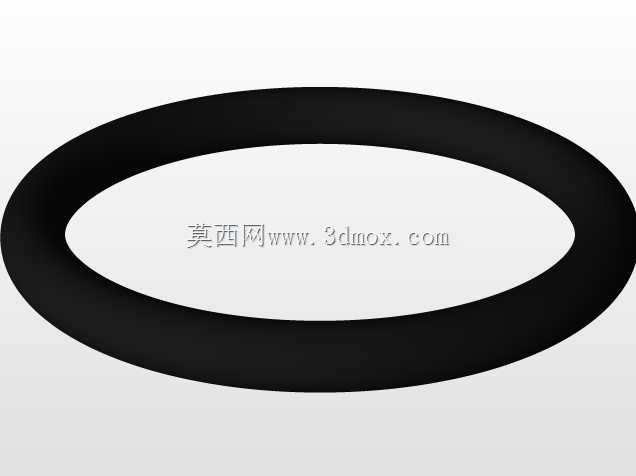

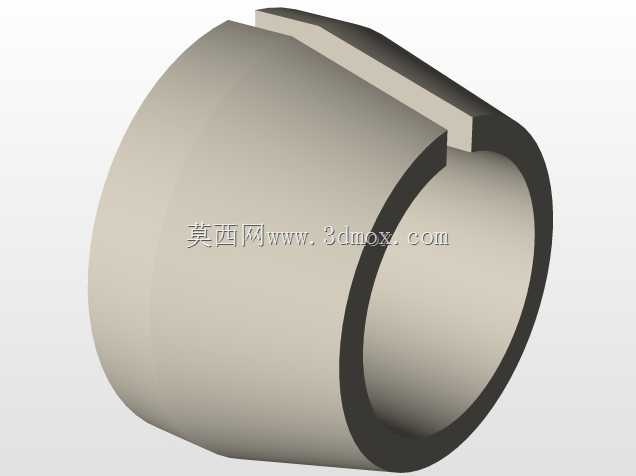

这套水切割执行喷头的结构设计，核心围绕高压水射流加工的实际工况展开，日常在金属板材下料、复合材料异形切割、石材拼花加工、陶瓷脆材切边等场景中作为终端执行部件使用，适配龙门式、悬臂式、机器人搭载式等多种水切割设备的安装接口。从结构分层来看，上部的缸体衔接段做了加厚的承压壁设计，用来承接高压管路输送来的加压水流，内部流道做了顺滑的圆弧过渡处理，避免高压水流在转角处产生紊流冲蚀内壁，延长部件的连续使用寿命，上部的锁紧螺母采用标准细牙螺纹设计，和设备端的高压输出接口匹配时，可通过螺纹旋合深度调整安装预紧力，配合端面的密封槽放置高压密封圈，杜绝超高压工况下的渗漏问题。中部的混流腔体段预留了磨料接入接口，侧置的金属管接头为磨料输入通道，当需要进行硬材质切割时，磨料可通过该接口进入混流腔，与高压水束充分混合后形成磨料射流，大幅提升对硬质合金、厚钢板、钢化玻璃等难加工材料的切割能力，该接口采用标准卡套式连接结构，可快速对接不同管径的磨料输送管路，无需额外加工转接件。下部的喷嘴固定段做了同轴度定位设计，宝石喷嘴与混流腔的同轴度公差控制在0.02mm以内，避免射流偏斜造成切割面斜度超差，喷嘴的锁紧套采用快拆式结构，更换磨损喷嘴时无需拆卸整个喷头主体，仅需松开下部锁紧套即可完成替换，减少设备停机维护的时间。安装边界方面，整体结构沿竖直轴线对称布置，上部安装法兰的螺栓孔位采用通用环形排布，可适配多数水切割设备的Z轴滑台安装尺寸，侧置磨料接口的外伸长度经过优化，不会在喷头移动过程中与工件夹具、加工台架产生干涉，整体径向最大尺寸控制在合理范围内，可完成小半径转角的异形轮廓切割，不会因喷头本体尺寸过大造成转角过切问题。结构设计时充分考虑了现场使用的维护需求，所有密封件的安装位置都预留了拆装操作空间，承压部件的材质选用高强度不锈钢，可长期耐受高压水流与磨料的冲蚀，各段连接位置都做了防松处理，设备高速移动加工时不会出现连接松动导致的射流偏移问题，实际使用中可根据加工材质的不同，更换对应通径的宝石喷嘴，调整射流的聚焦长度，适配不同厚度工件的切割需求，无需更换整个喷头主体。
