移动式轮胎拆卸工装结构设计

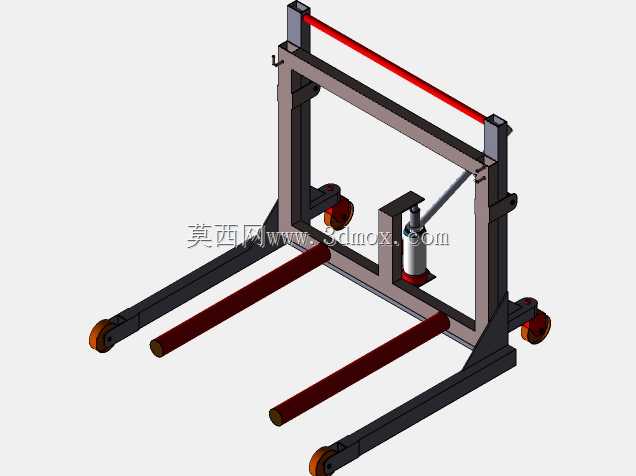

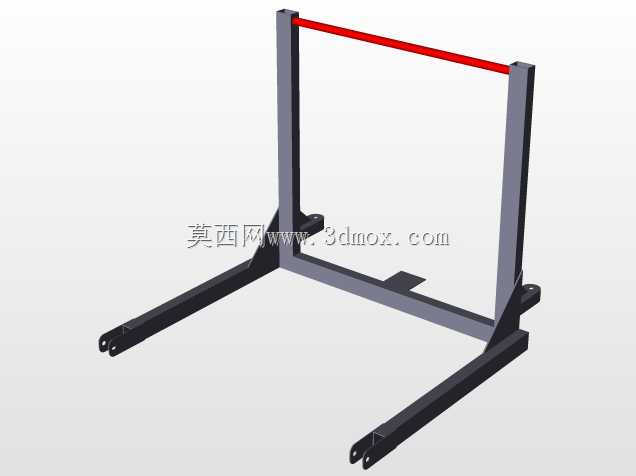

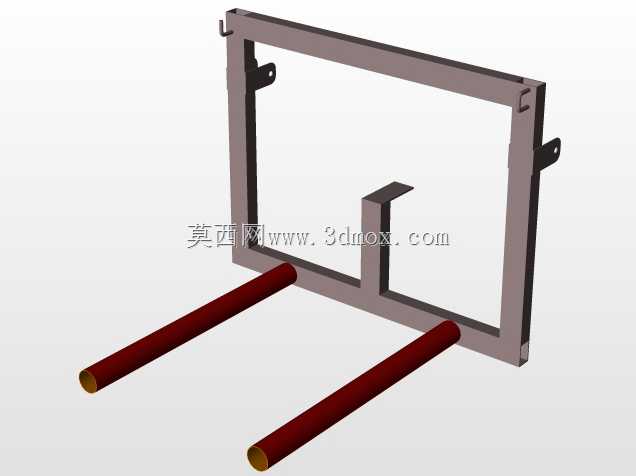

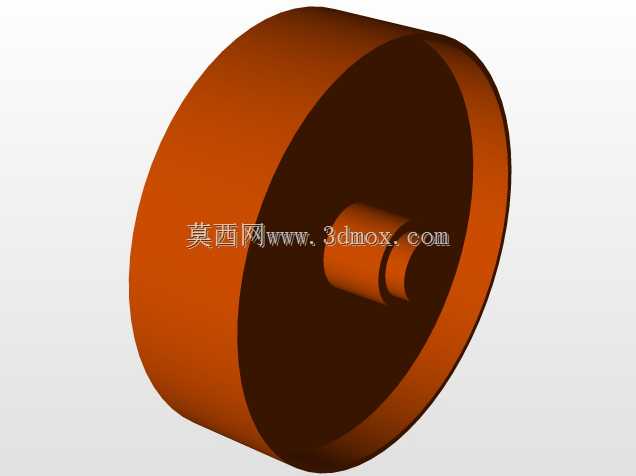

在商用车维修、工程车辆维保、物流车队定点检修场景中，重型轮胎的拆卸移位一直是工位上的高负荷作业环节，单条重载轮胎重量可达上百公斤，纯人力抬抱拆卸不仅效率低下，还容易出现胎体滑落砸伤作业人员、轮毂定位销磕碰变形的问题，这款移动式轮胎拆卸工装正是针对这类痛点完成的结构设计。从整体结构来看，设备采用门型框架搭配低位叉臂的布局，底部四个带刹车的脚轮支撑整个机架，可在平整的维修车间地面灵活推移，作业时能直接推至待拆轮胎的车辆侧边，无需额外吊装设备配合对位。两根平行的长托臂采用厚壁矩形钢管焊接成型，托臂端部做了圆弧包边处理，避免剐蹭轮胎橡胶表面，托臂的离地高度匹配常见重载车辆的轮胎中心高度范围，可直接插入轮胎下方承托胎体，托臂长度覆盖从轻型货车到重型工程车的常见轮胎宽度，托举时胎体重心落在两根托臂的中心区域，不会出现侧倾滑脱的问题。设备的顶升动力采用立式液压油缸布置在框架中部，油缸顶杆与托举联动架连接，作业时踩动液压踏板即可平稳抬升托臂，将轮胎从轮毂安装位缓慢顶出，相比撬棍蛮力拆卸的方式，能完全避免轮毂螺栓受侧向力弯折、密封面被撬伤的问题。框架后侧的横向推杆采用圆管折弯成型，高度匹配成年人立姿操作的手部位置，推移设备时无需弯腰发力，框架两侧的竖向立柱采用加厚槽钢焊接，立柱与底部底架之间加焊斜向加强筋，满焊处理后可承受最大1.5吨的垂直载荷，长期使用不会出现框架开焊变形的问题。设计过程中特意控制了整机的通过性尺寸，整机宽度控制在1.2米以内，可在车间内的维修工位之间灵活穿行，也能推入常规的车辆维修地沟侧边作业，无需额外调整工位布局。设备的安装边界预留了足够的操作空间，液压油缸的维护位置设在框架外侧，日常更换密封件、补充液压油时无需拆解主体框架，脚轮采用螺栓固定在底架四角，磨损后可直接单独更换，无需整体更换底架结构。实际作业时，作业人员先将设备推至待拆轮胎正前方，调整托臂位置对准轮胎下沿，锁死脚轮刹车后操作液压顶升，待轮胎完全脱离轮毂定位面后，松开脚轮即可将轮胎平稳移出，整个拆卸过程仅需单人操作，相比传统作业模式可缩短六成以上的单胎拆卸时间，同时大幅降低作业人员的腰部负荷与磕碰风险。框架顶部的横向连接杆除了增强结构刚性外，还可临时悬挂拆卸下来的轮毂螺栓、套筒等工具，避免小零件散落在地面遗失。
