多层框架式粘熔卷绕加工设备结构

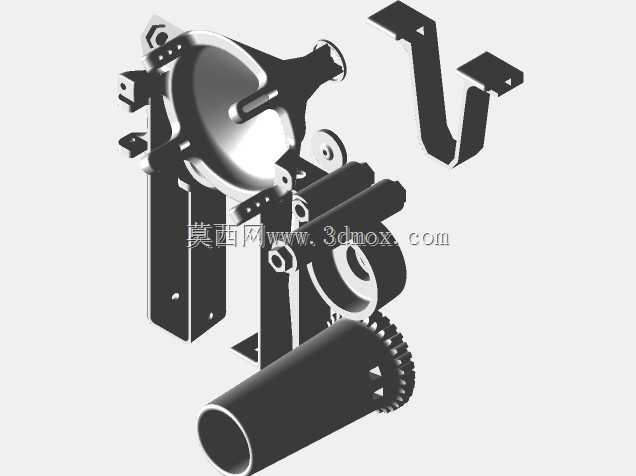

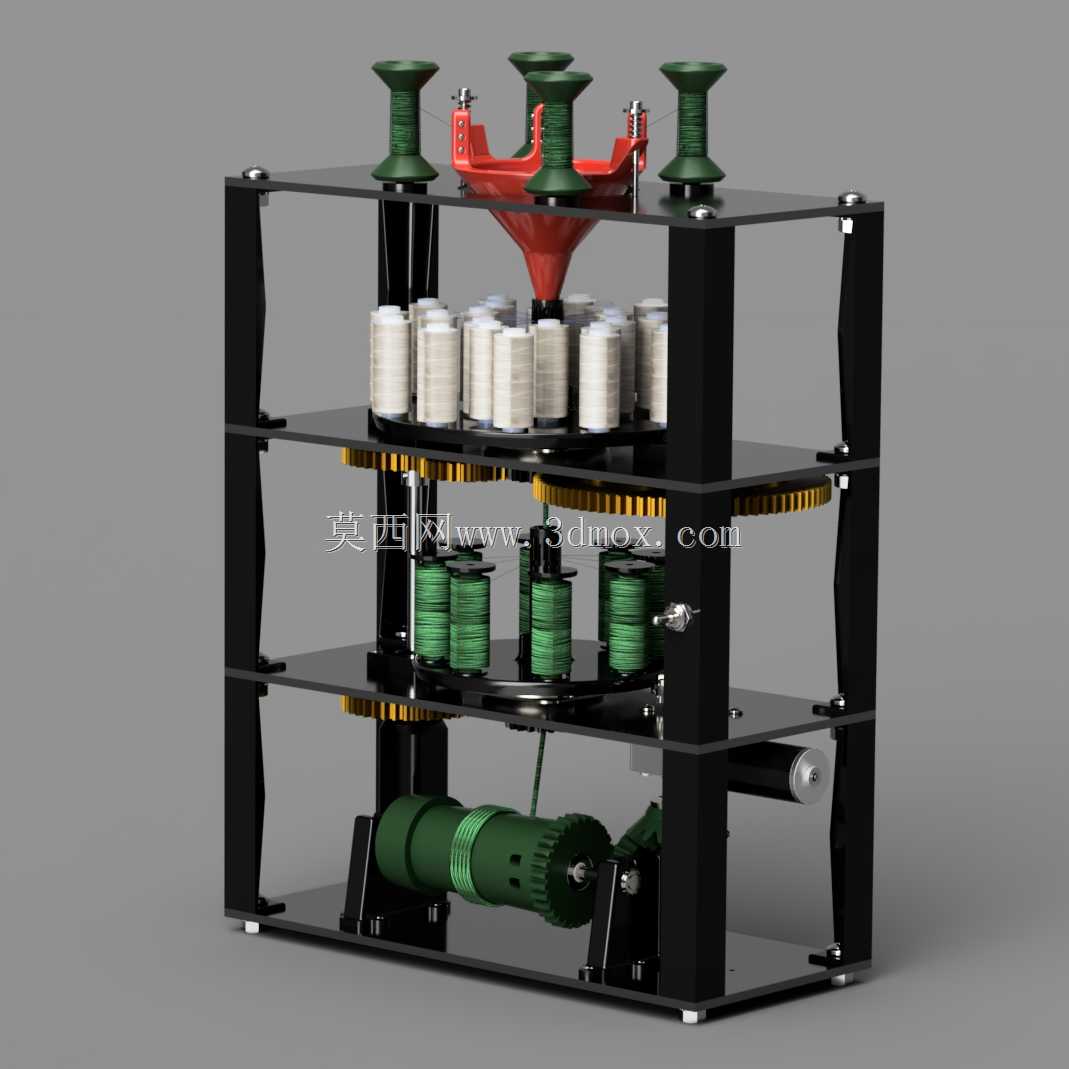

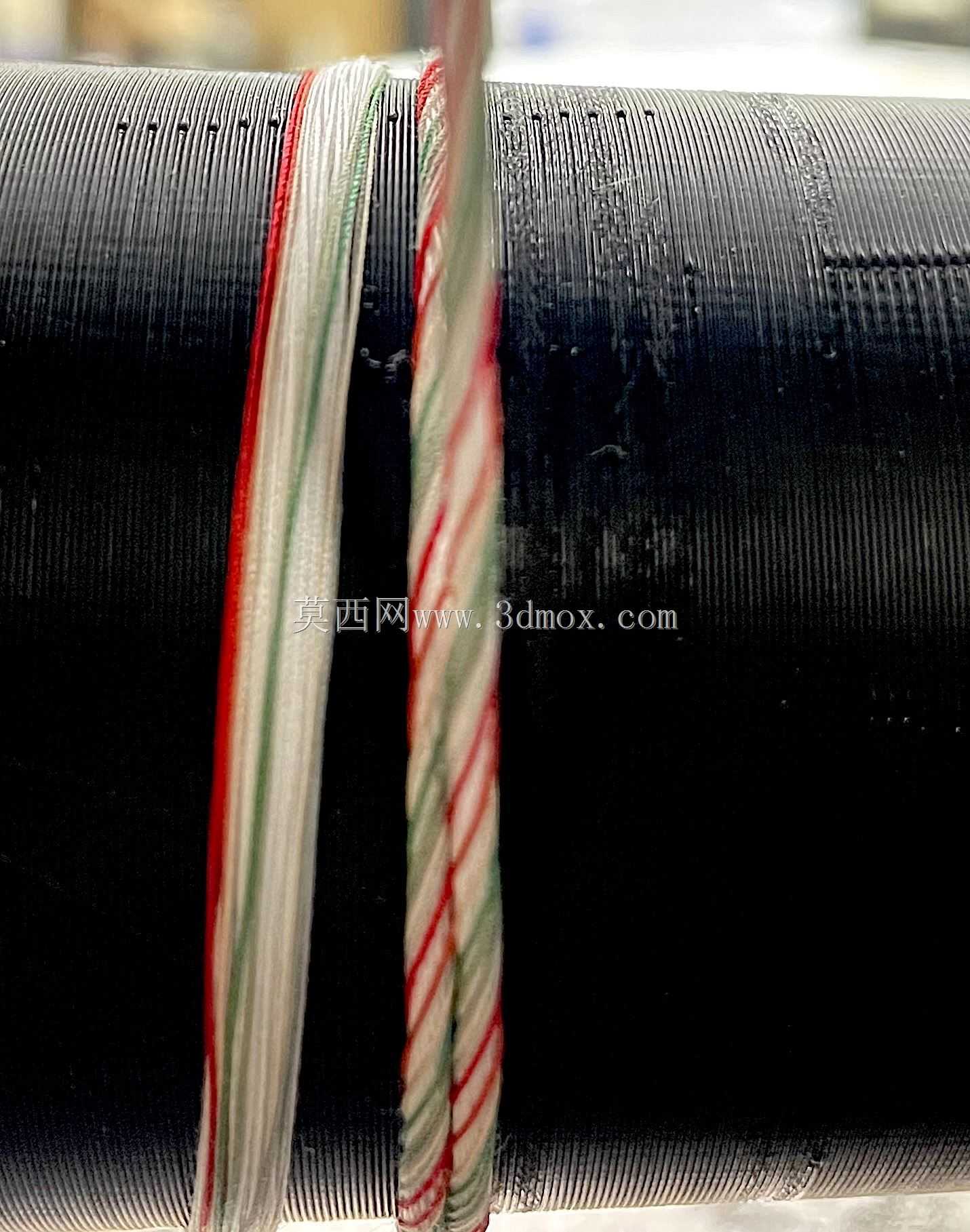

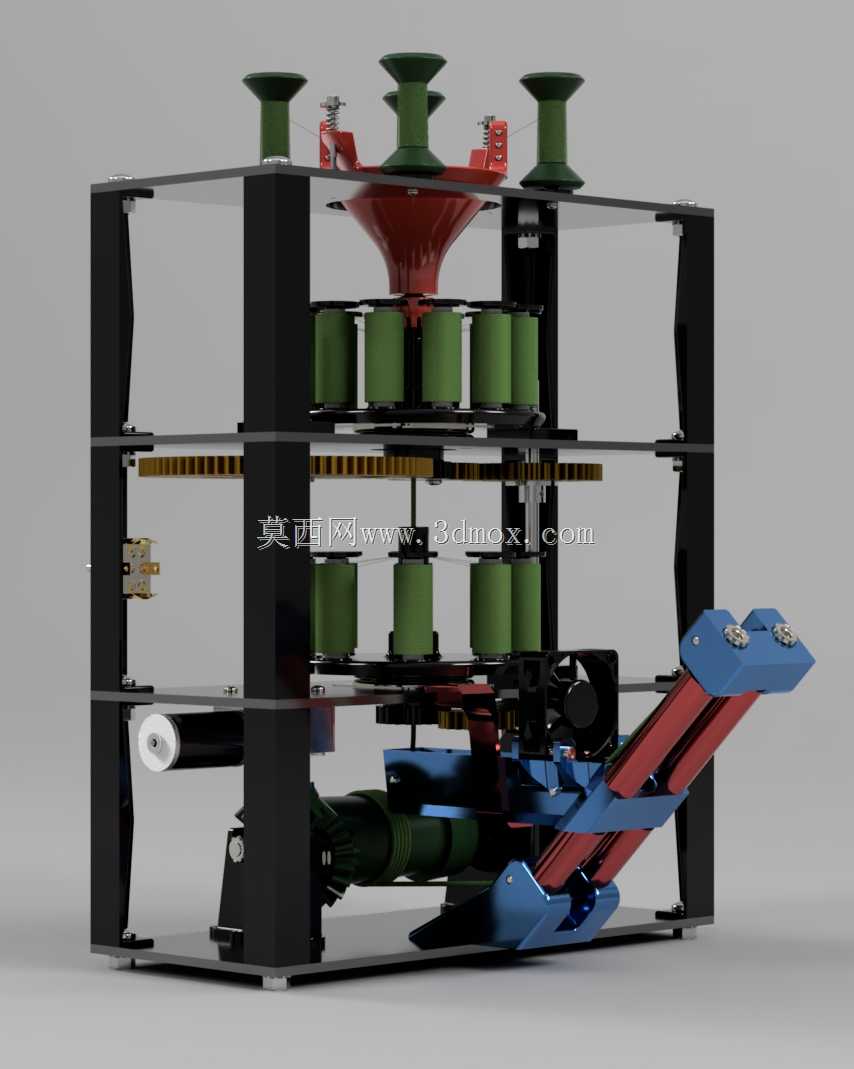

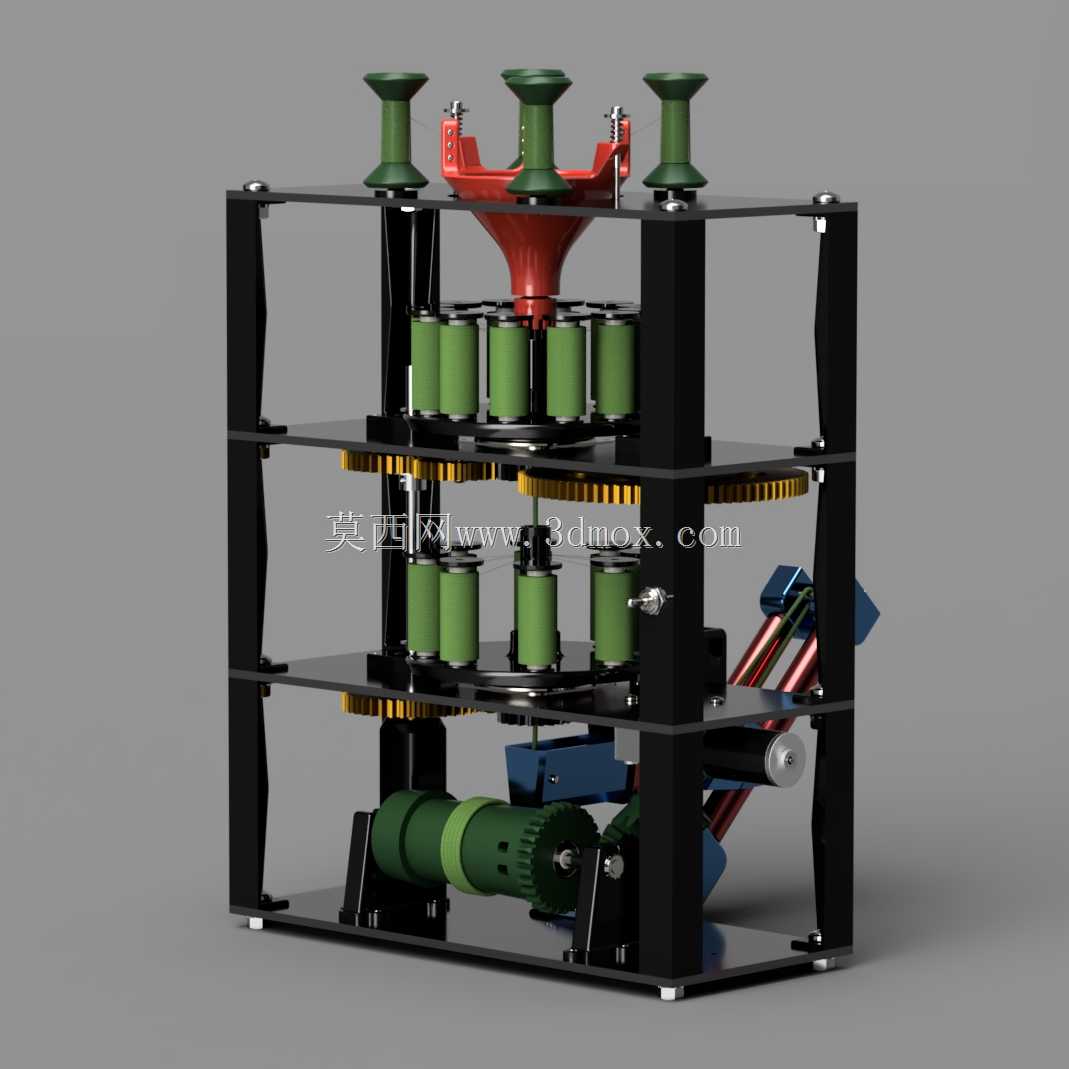

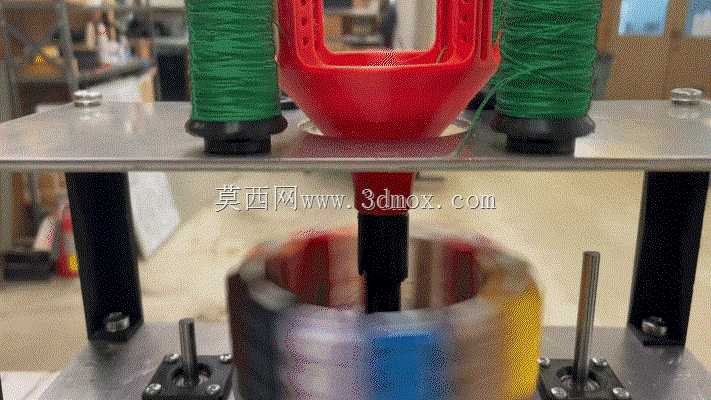

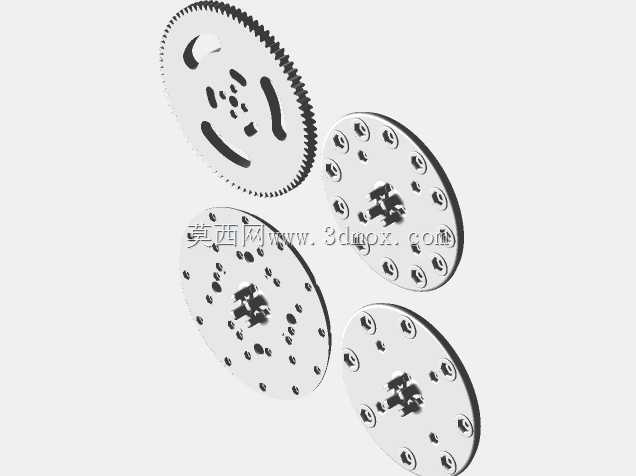

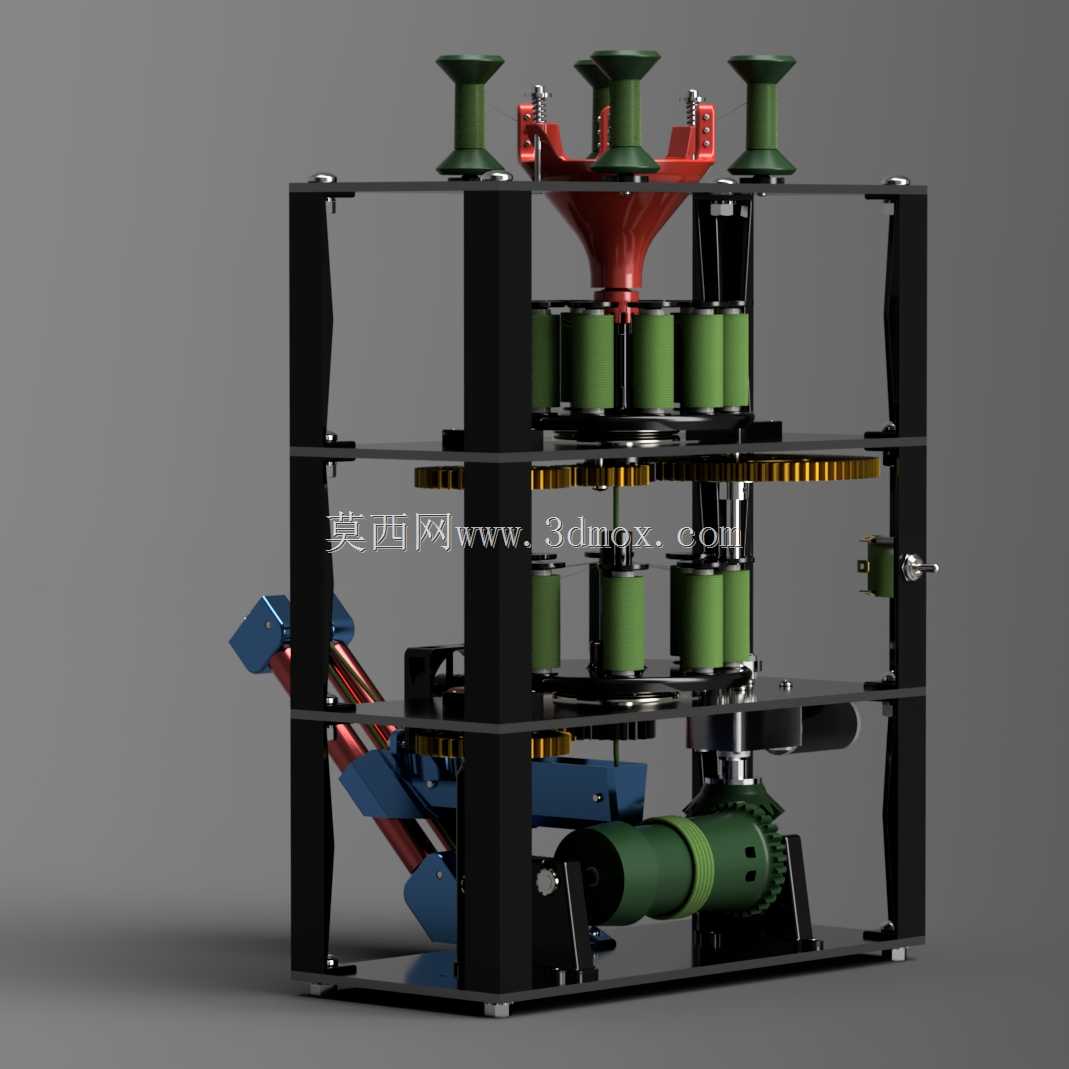

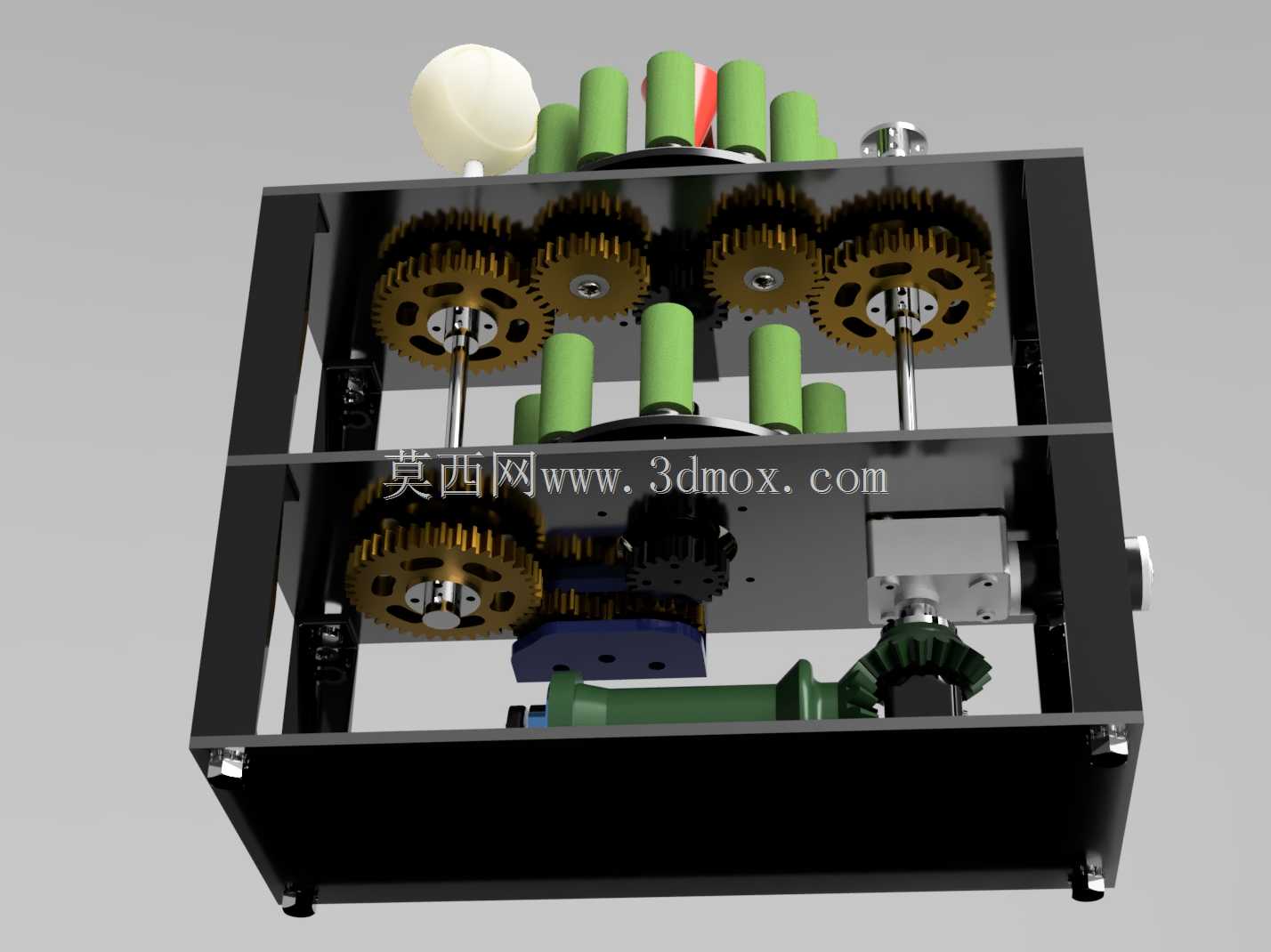

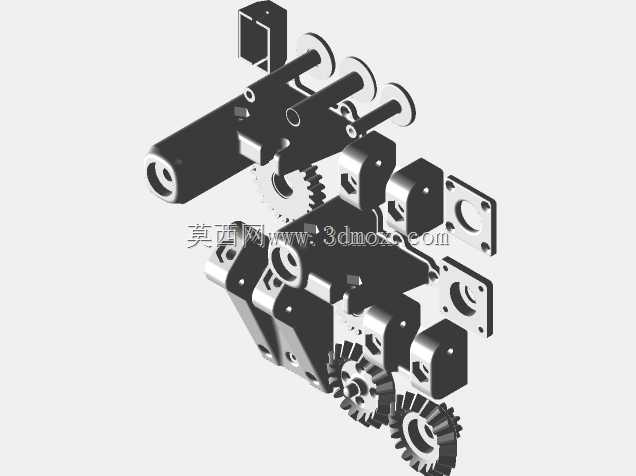

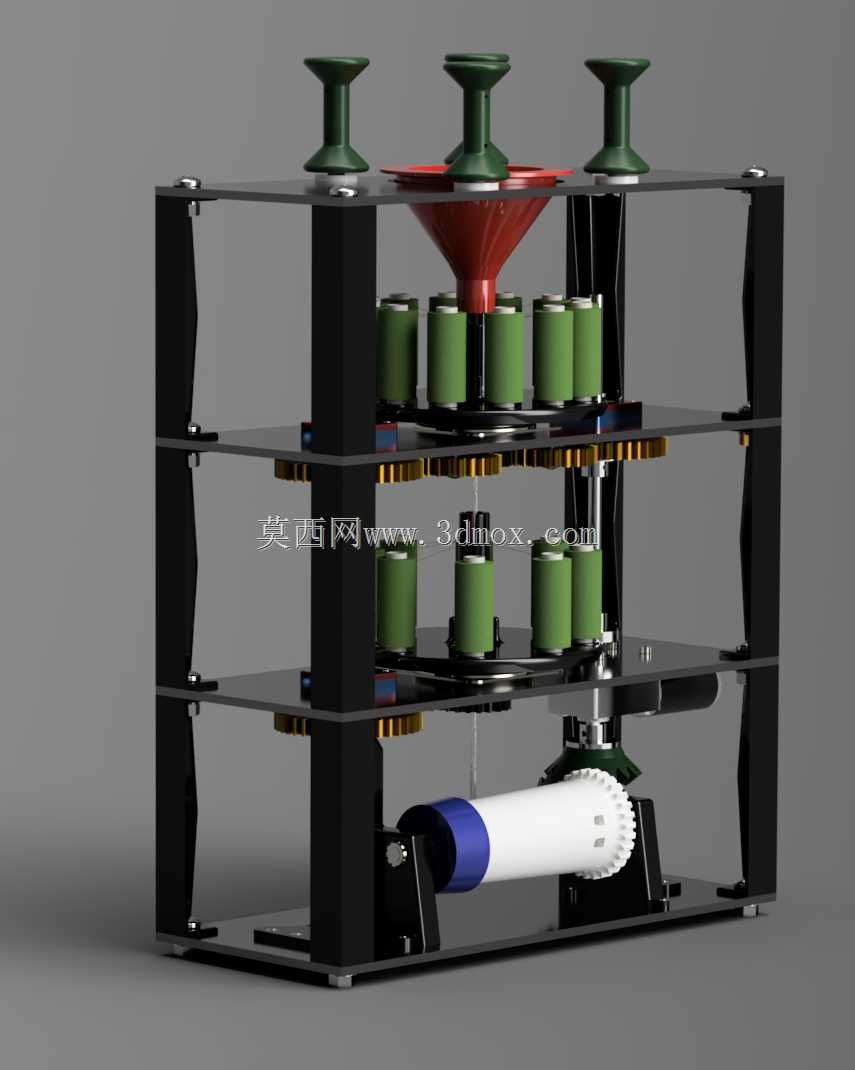

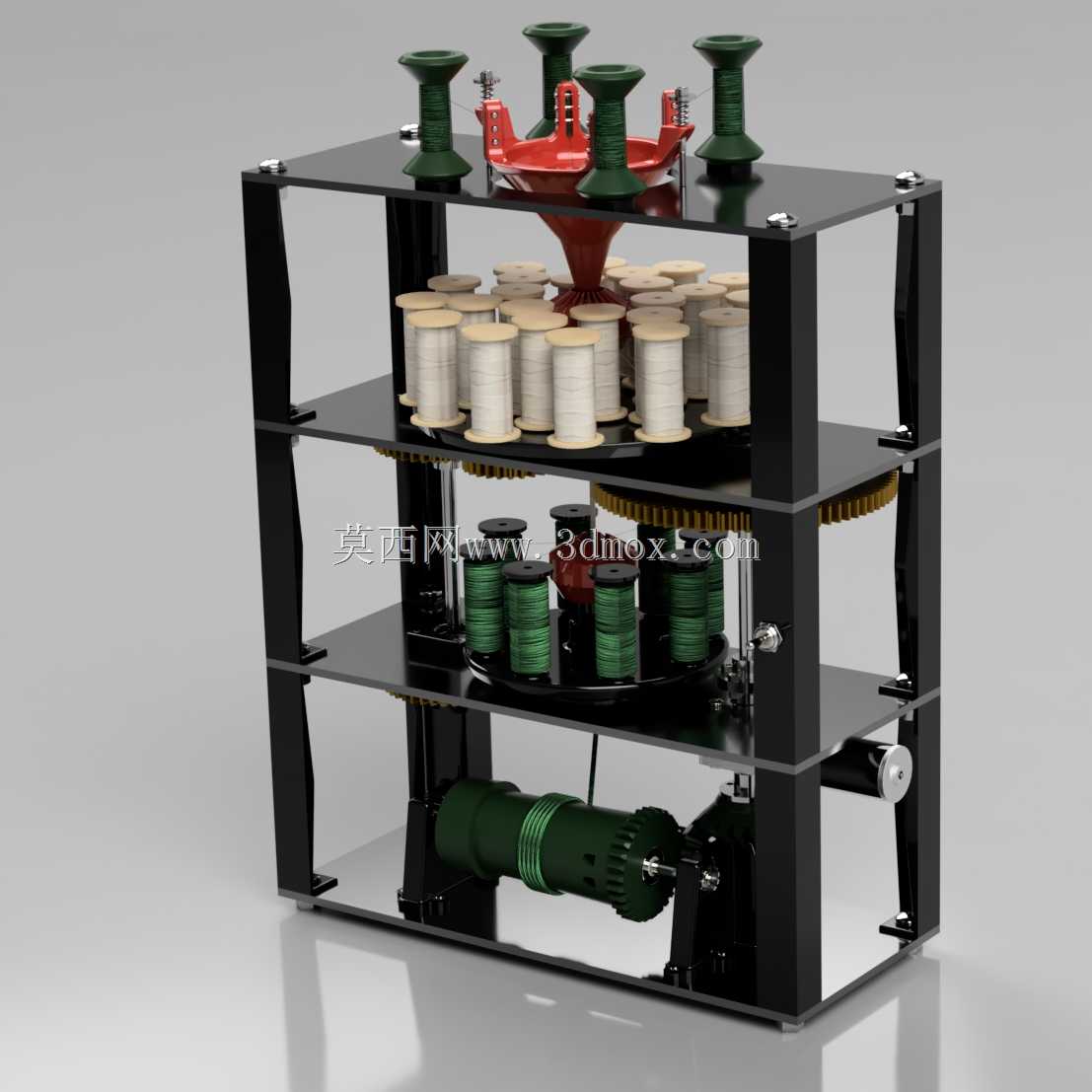

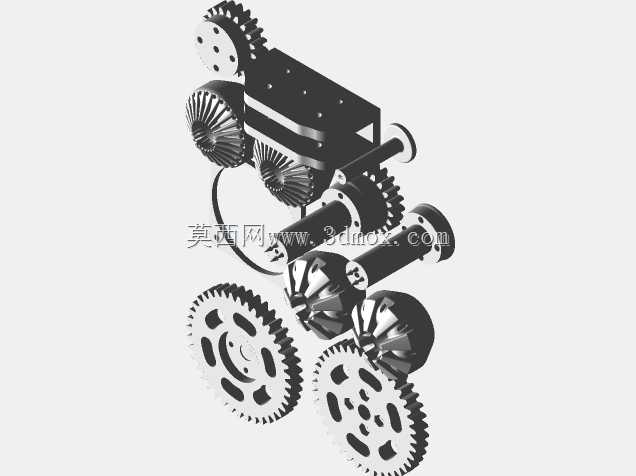

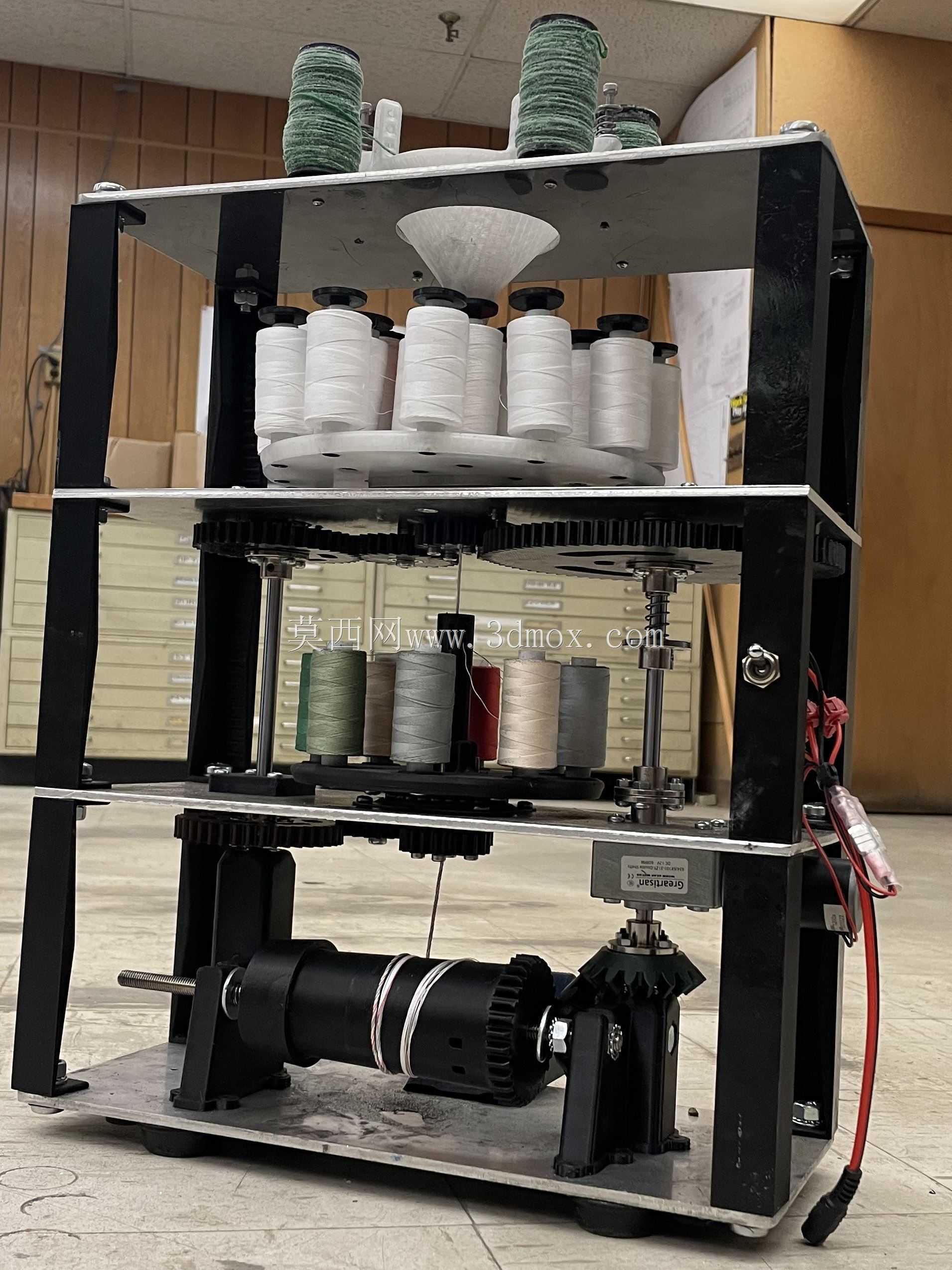

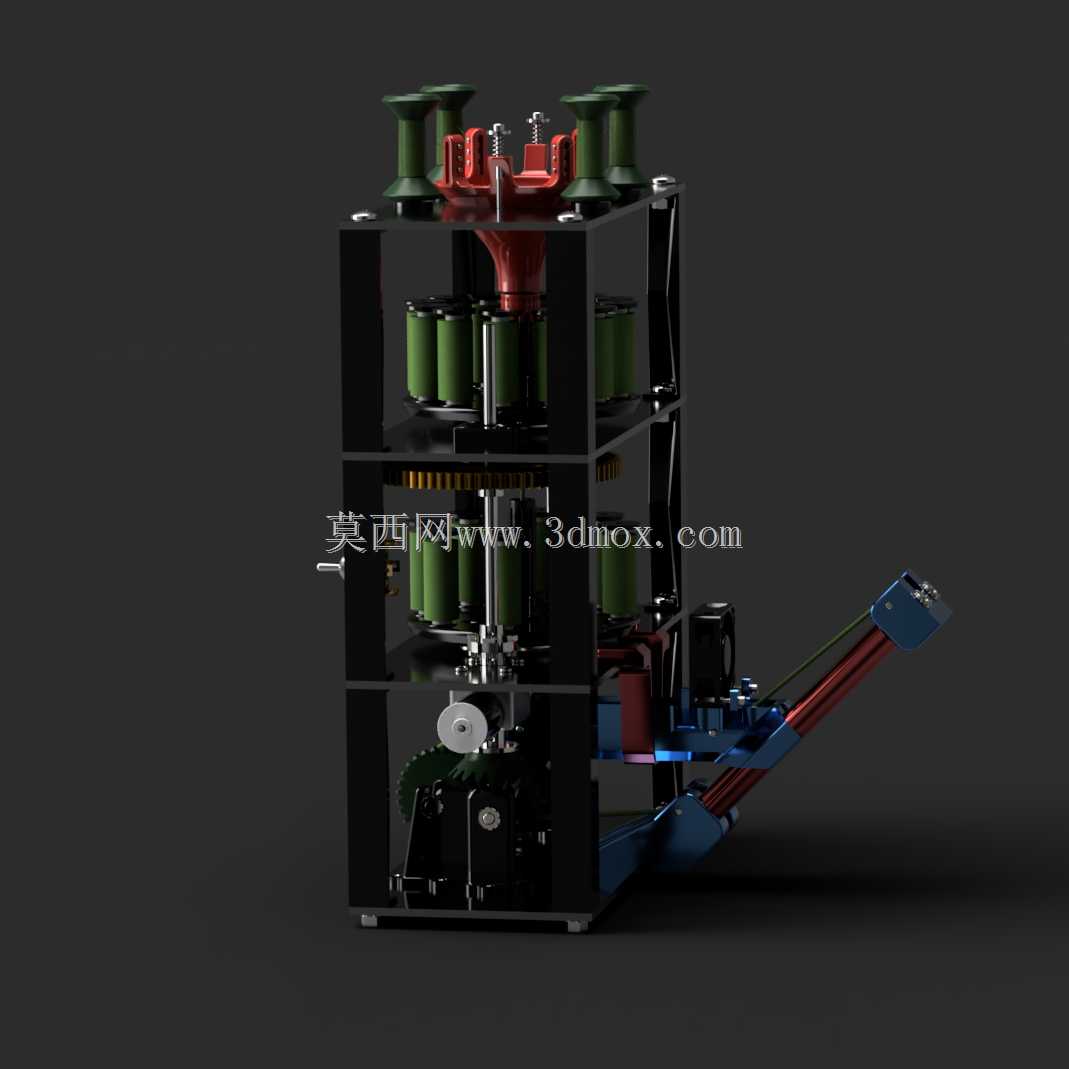

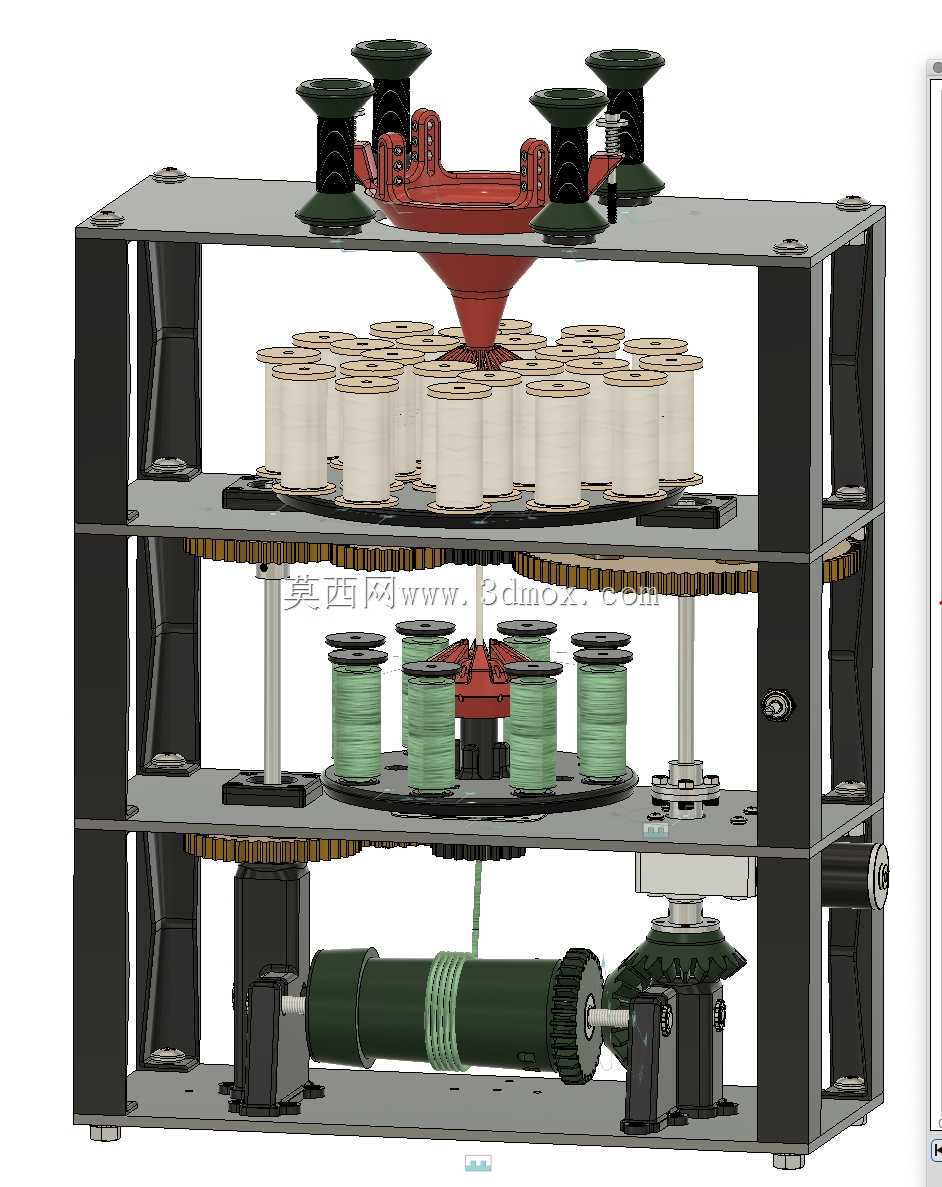

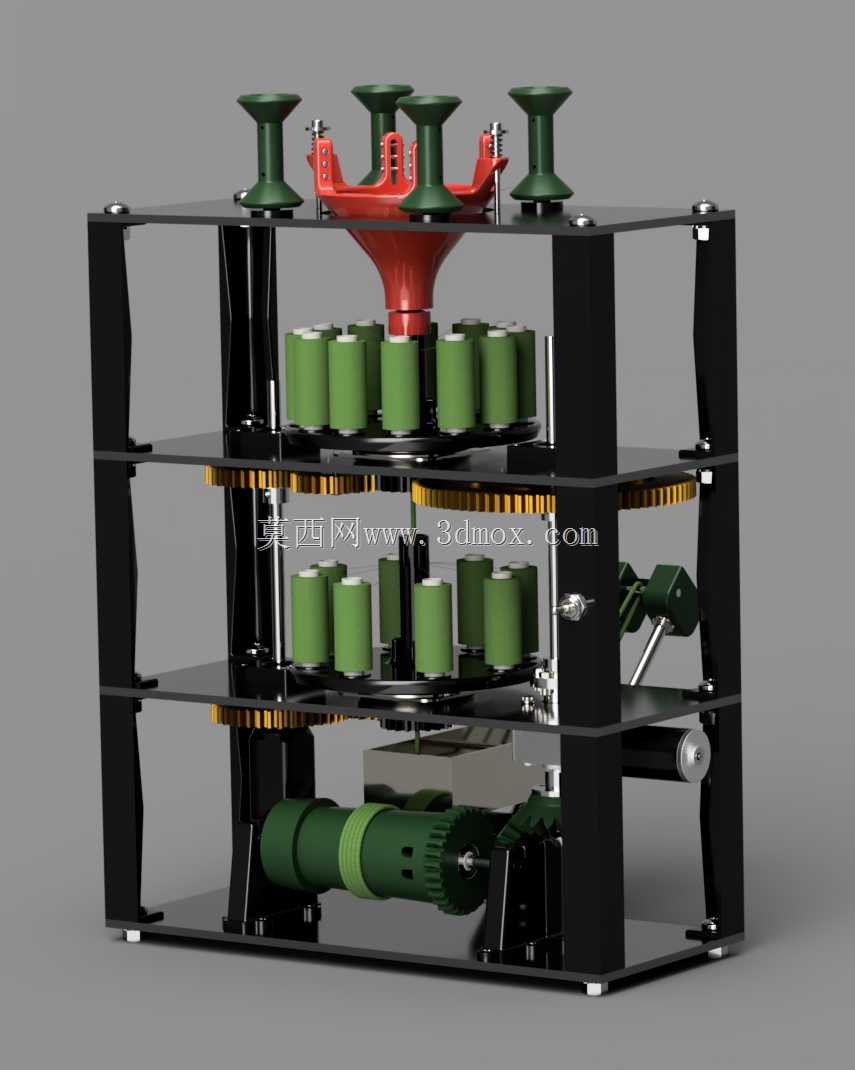

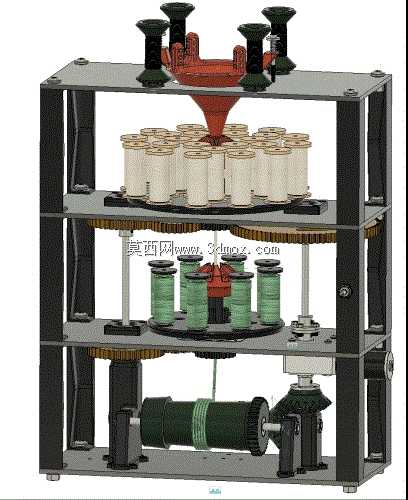

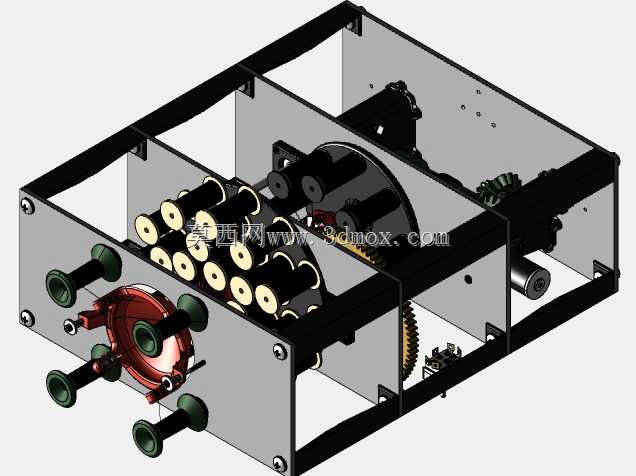

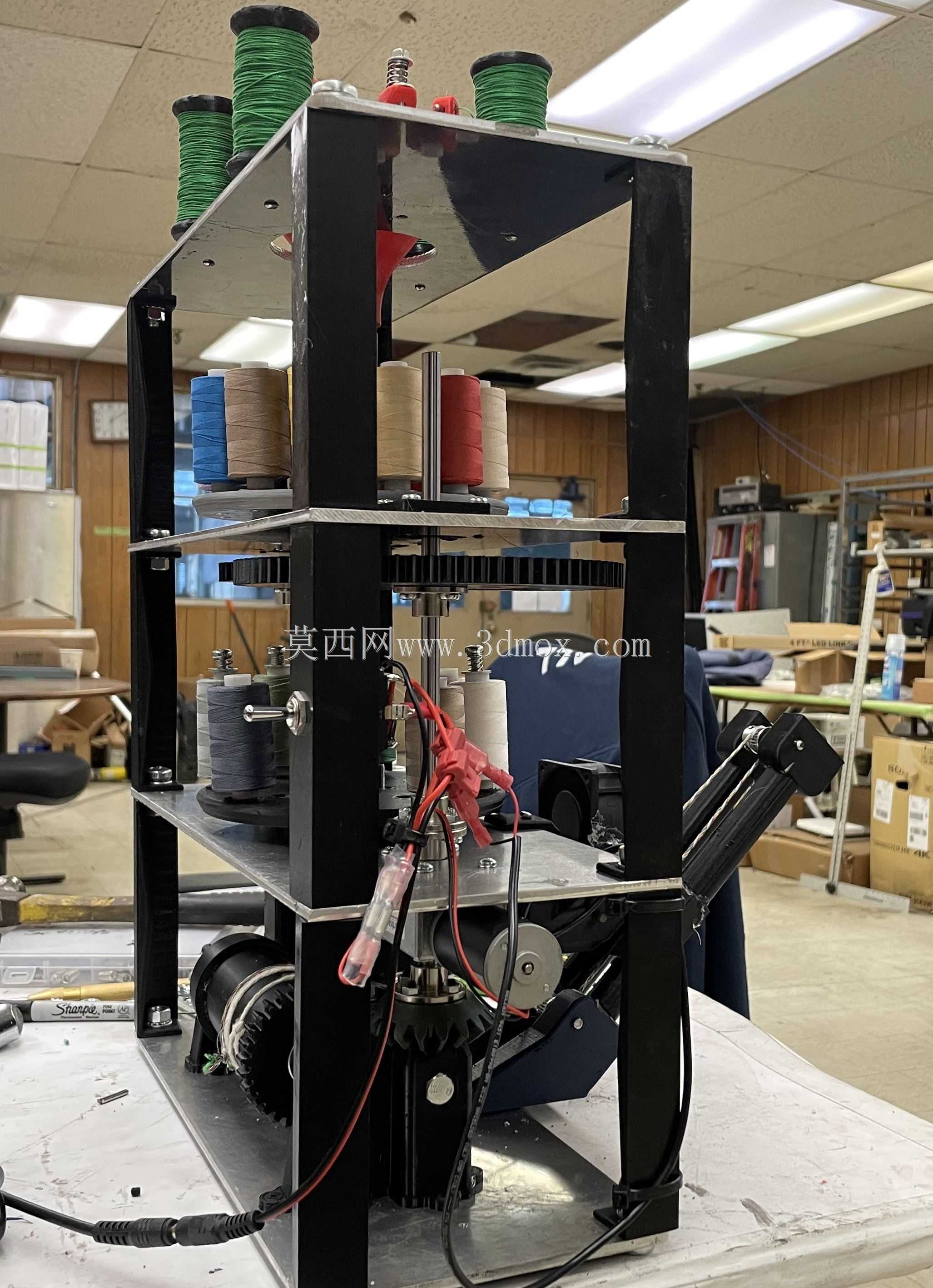

该设备主要面向特种棉线、纱线的粘熔包覆与多层同步卷绕作业场景，适配小批量多规格线体的连续加工需求，可在小型加工工位完成线体的上料、涂覆、张力调节、分层卷绕全流程工序，无需额外搭配独立的涂覆架与分线装置，整体采用立式多层板架结构，通过黑色型材立柱搭配层板搭建安装基准，所有功能模块沿垂直方向分层排布，最大化压缩设备的水平占地空间，适配桌面级或小型工位的安装边界，层板间预留足够的走线与部件调试空间，日常维护时无需完全拆解框架即可完成易损件更换。设备顶部设置多组独立的线轴安装位，搭配漏斗式分线导槽，可同时完成多根棉线的导向输送，导槽内部做圆弧过渡处理，避免线体输送过程中出现剐蹭起毛问题，不同层级的承载线盘可适配不同线径的棉线输送，外层承载位可排布24根棉线同步输送，内层承载位可排布8根反向缠绕棉线，满足多线同步加工的产能需求。传动系统采用齿轮与皮带组合的传动方案，动力端设置在设备最底层，通过不同齿数的齿轮配比实现各层级转速的差异化匹配，动力输出转速可根据线体材质调整，外层缠绕工位与动力端的传动比设置为1:4，对应缠绕转速可达240RPM，外包板位置的槽轮传动比设置为3:1，对应转速约200RPM，适配不同工序的线体走速要求，避免转速不匹配导致的线体拉断或松垮问题。设备预留了涂覆工序的安装位，可根据加工需求加装涂覆组件，对线体表面进行保护层涂覆，当前结构中已预留涂覆组件的安装孔位与走线空间，后续升级无需重新加工框架板件。线轴位置设置了可调节的张力控制结构，可根据线体材质调整出线阻尼，避免张力过大导致线体拉伸变形，或张力过小导致卷绕松垮，所有硬构件与电控元件均通过标签做了点位标识，装配调试时可快速对应部件位置，降低装配出错概率。框架板采用3/32厚度的铝板加工成型，兼顾结构强度与整体重量，板件之间通过角件与紧固件连接，拆装便捷，传动链路的连接位做了同轴度校验，确保传动过程无卡滞，皮带传动位预留了张紧调节余量，长期使用出现皮带松弛时可快速调整张紧度，无需更换传动部件。
