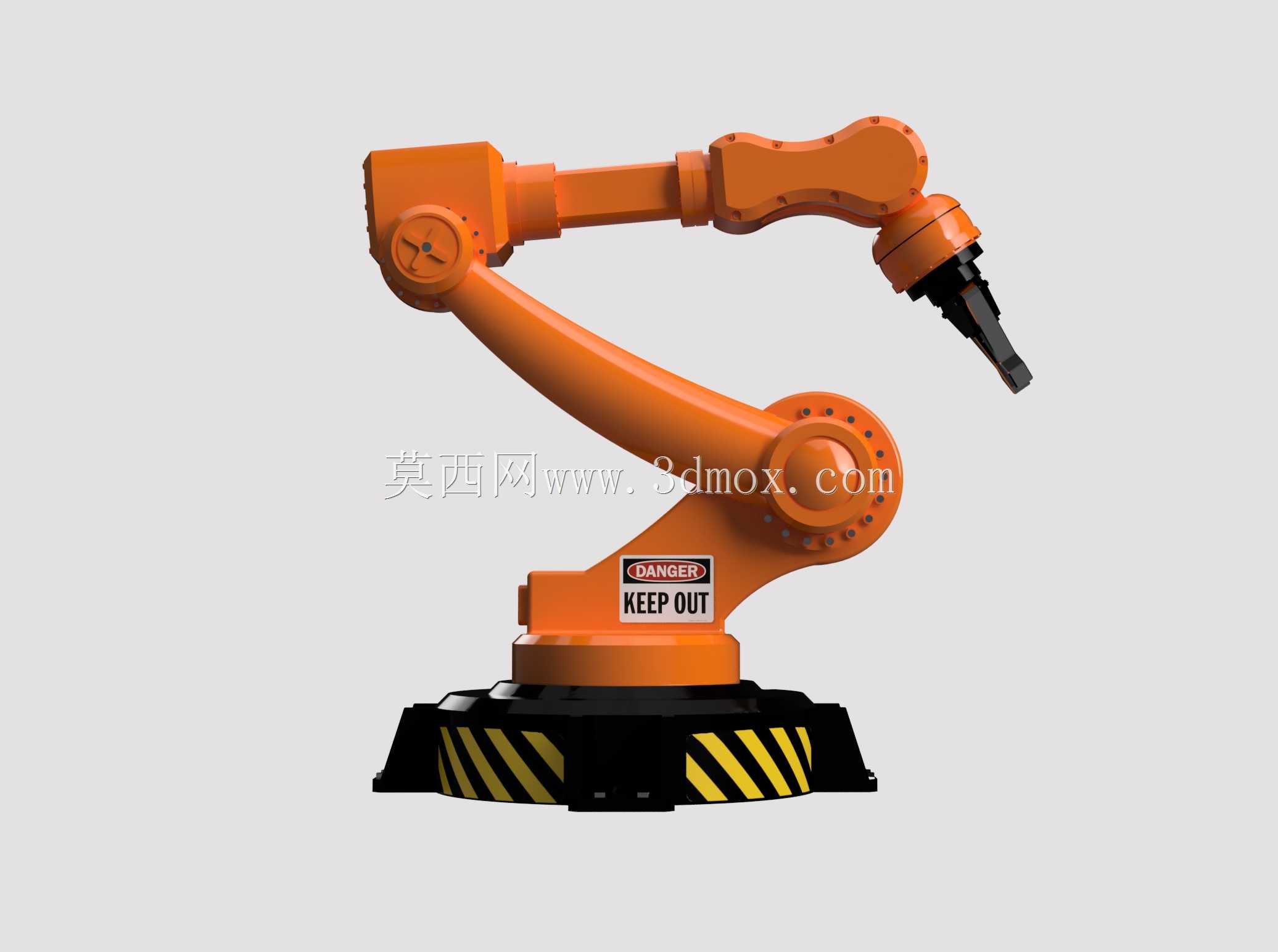

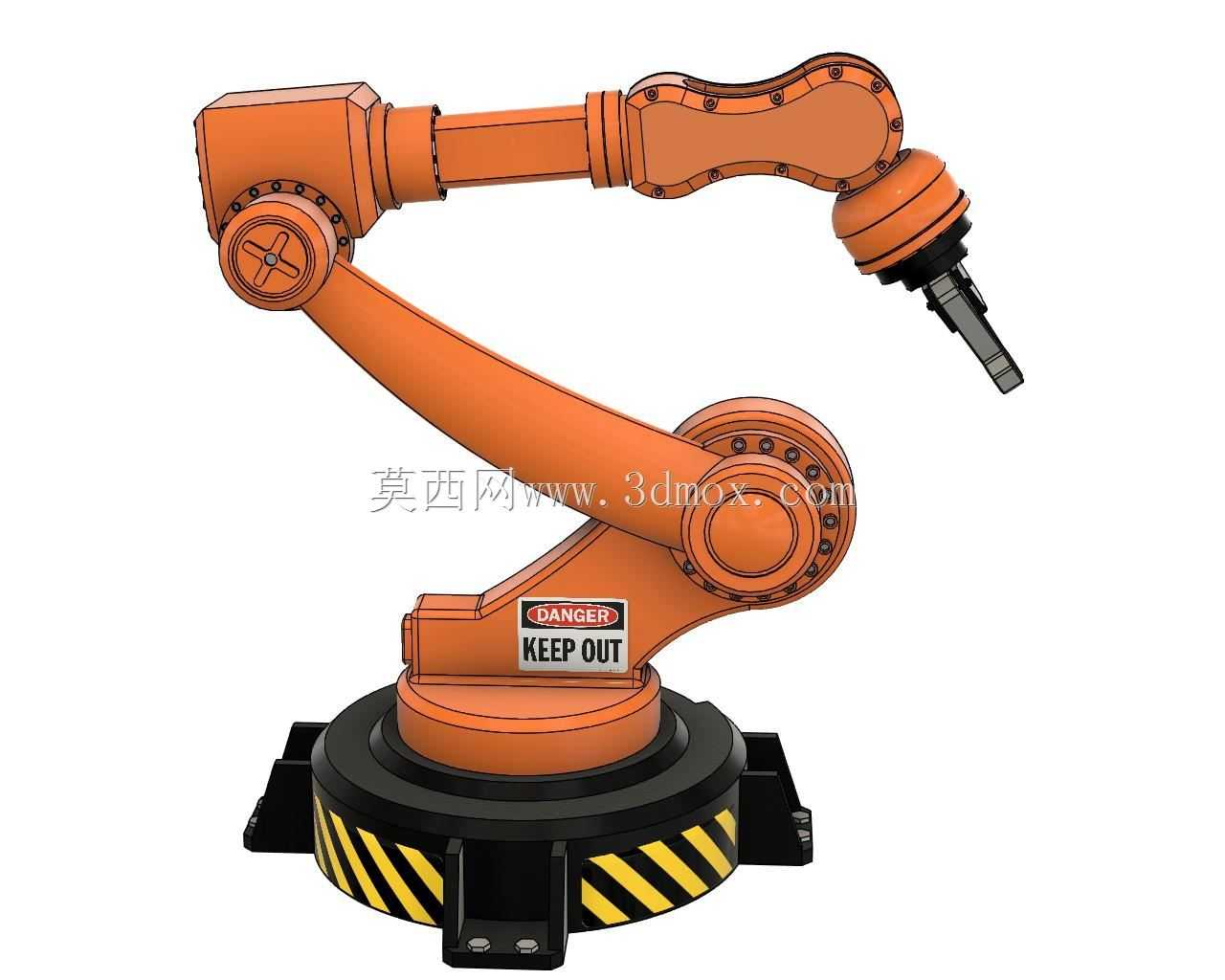

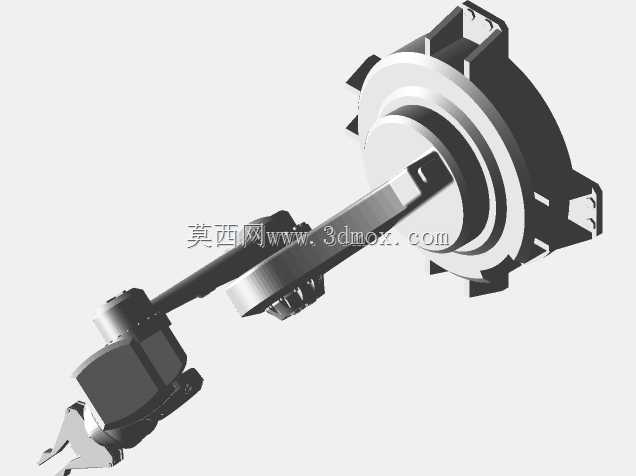

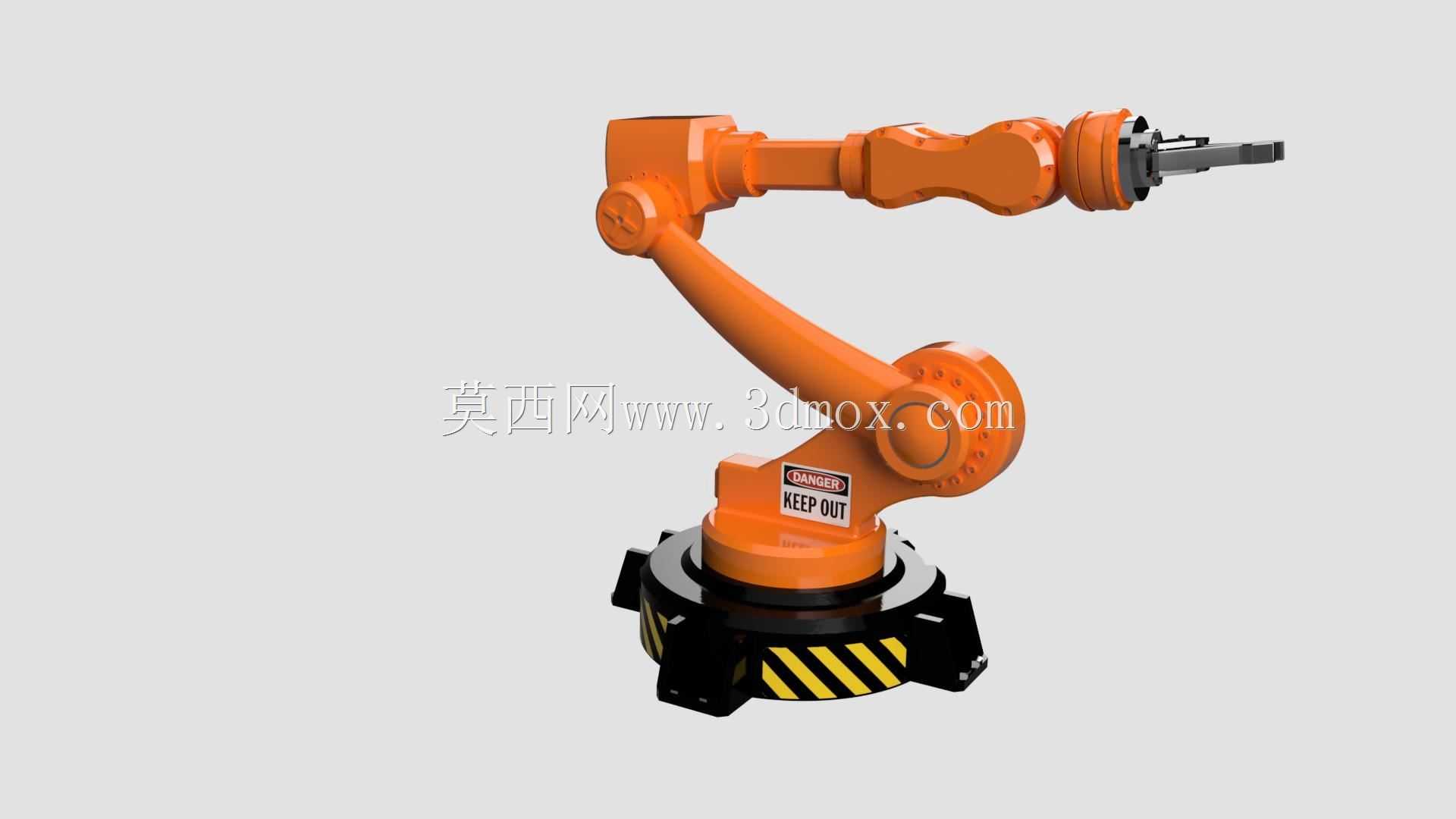

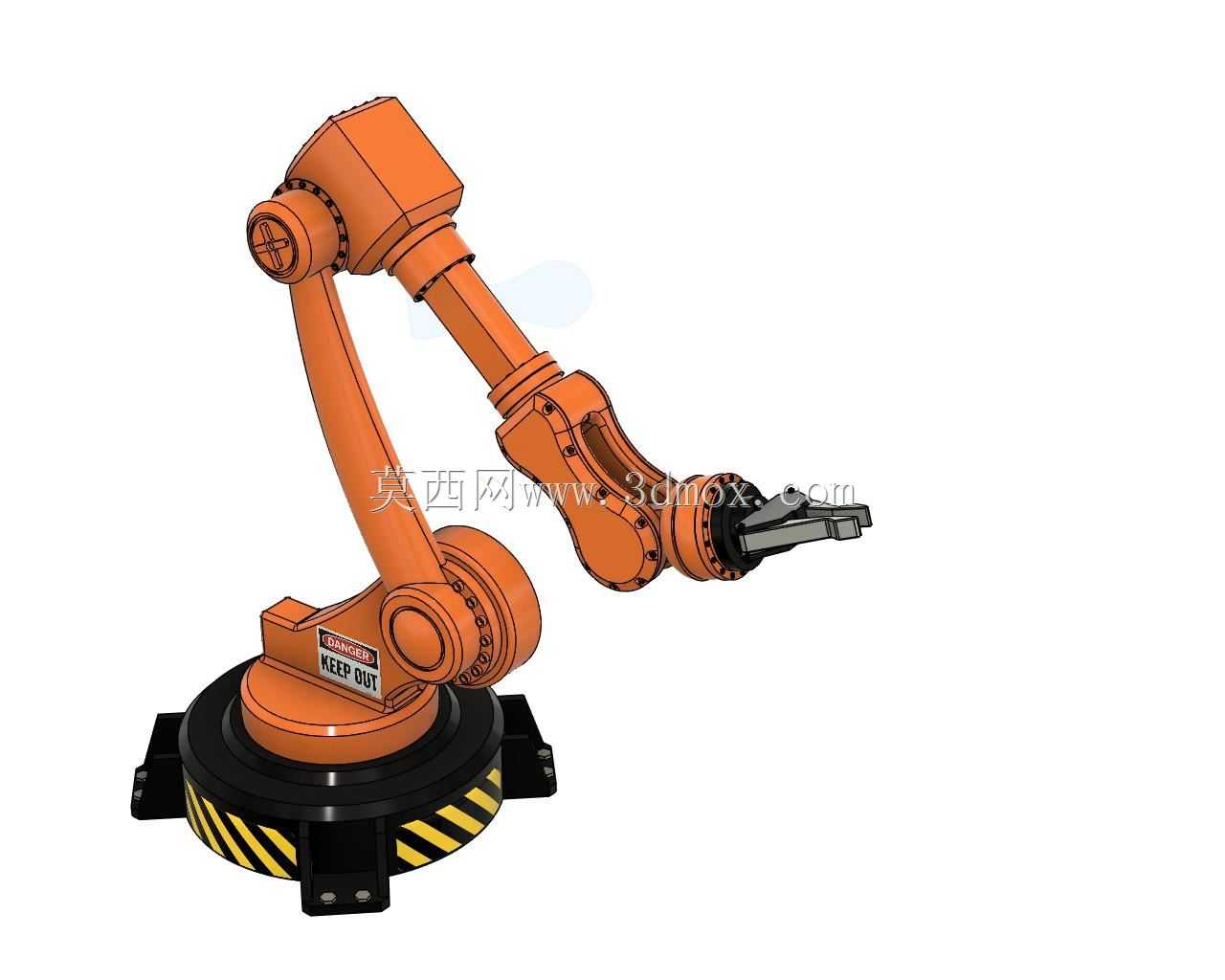

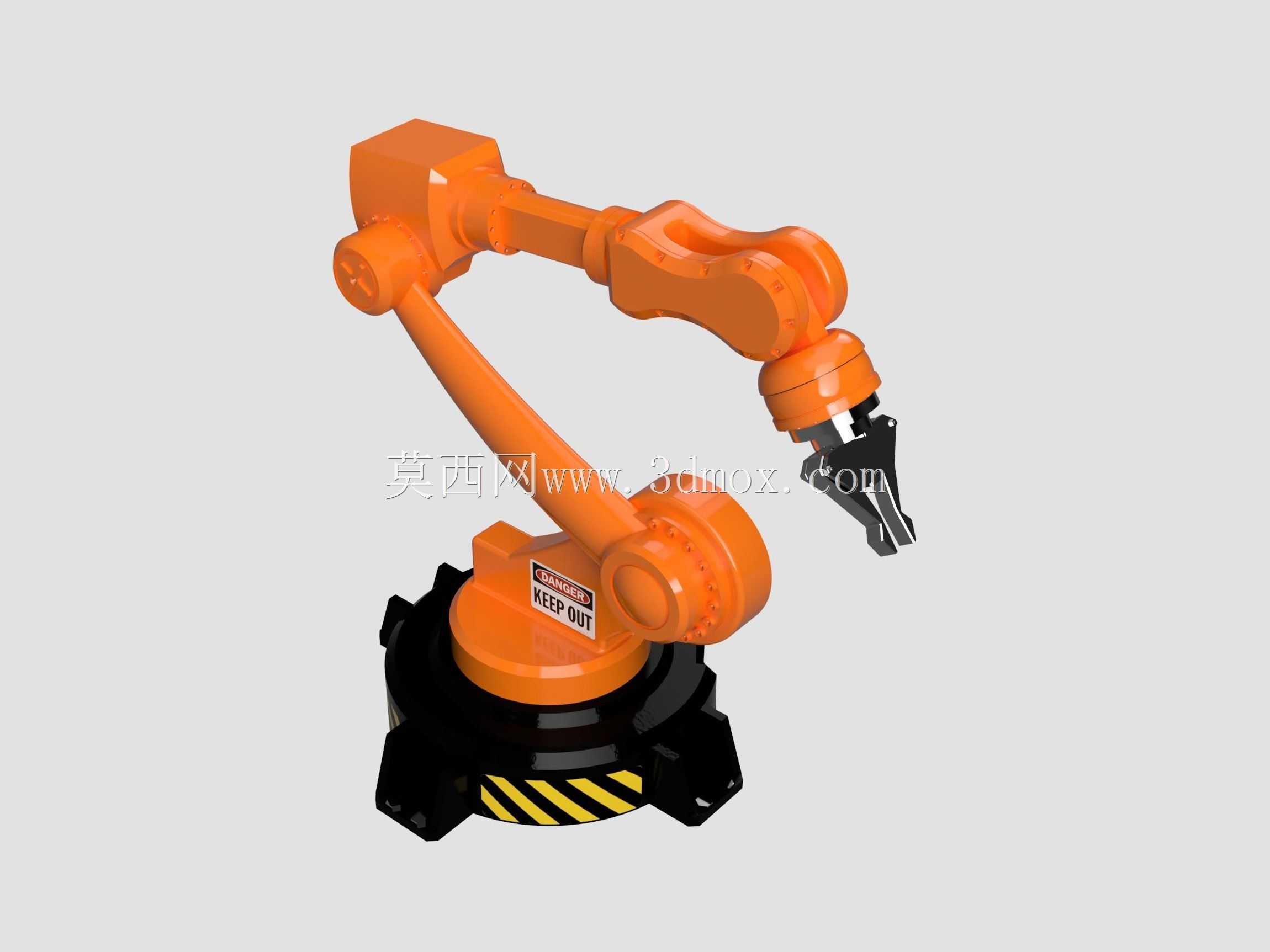

六自由度工业机械臂结构设计方案

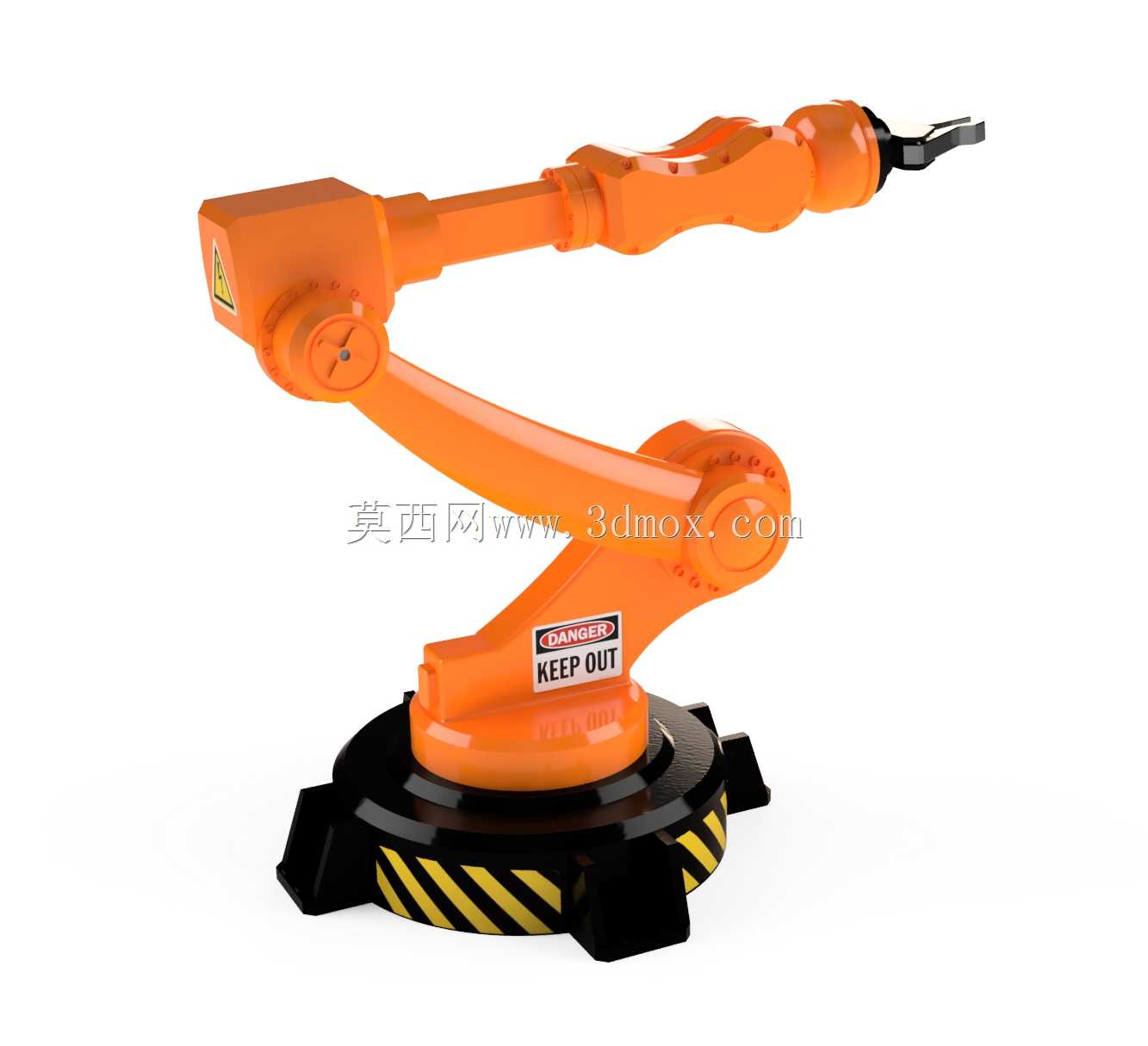

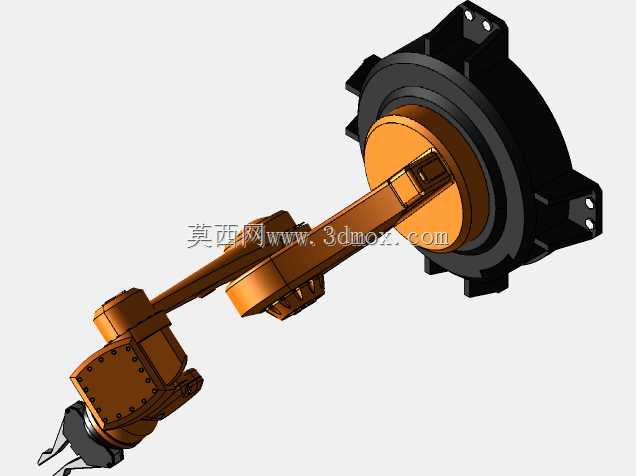

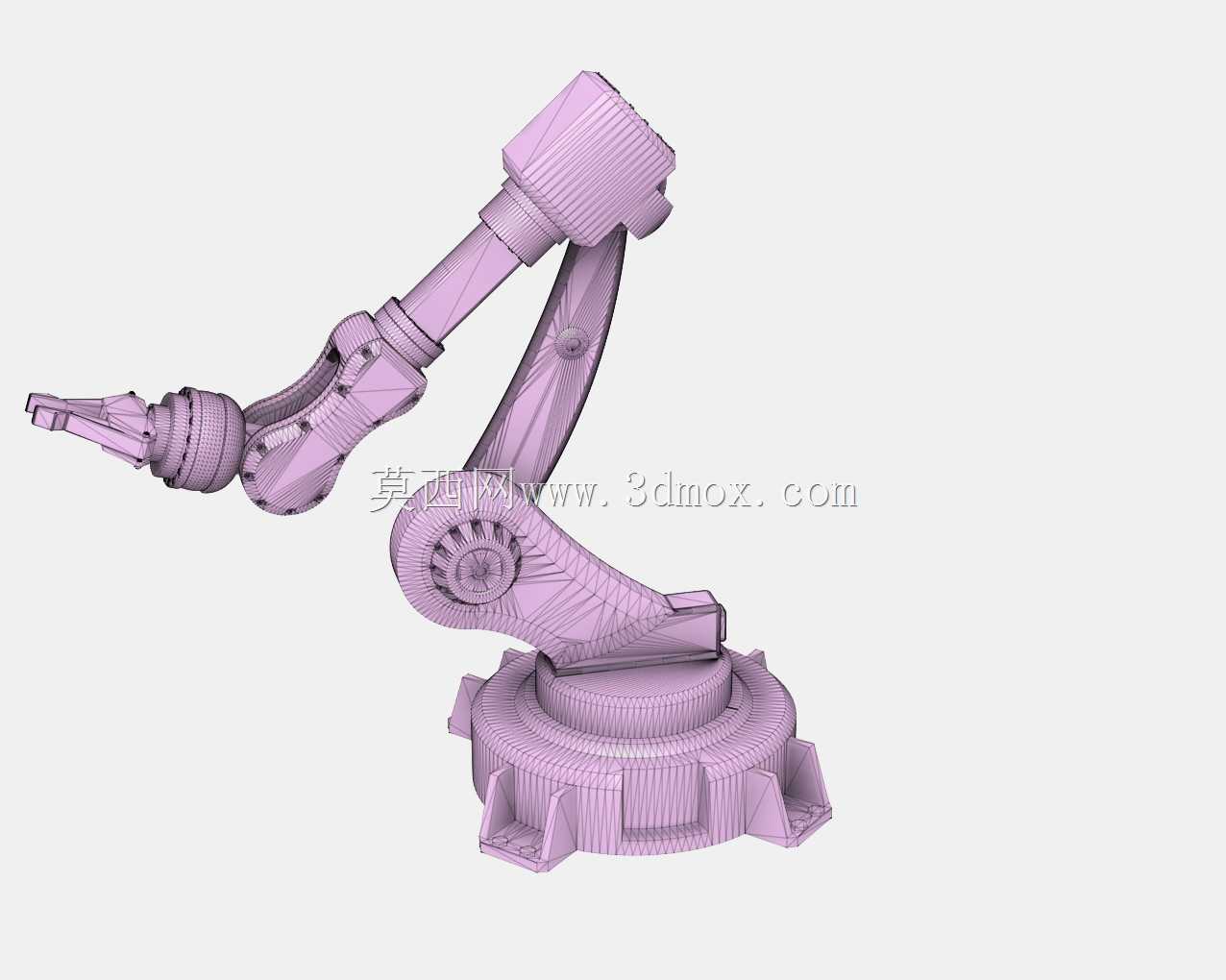

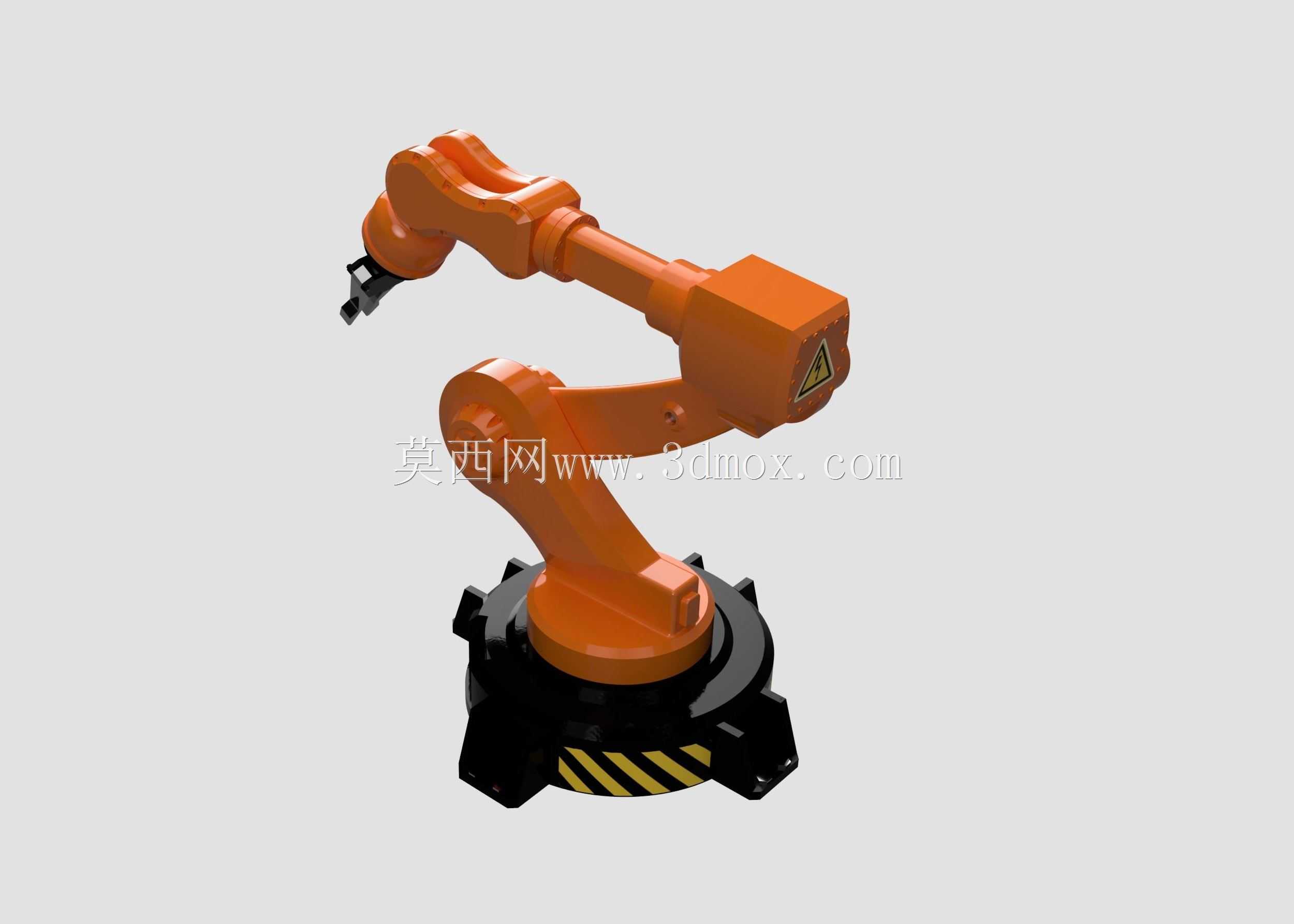

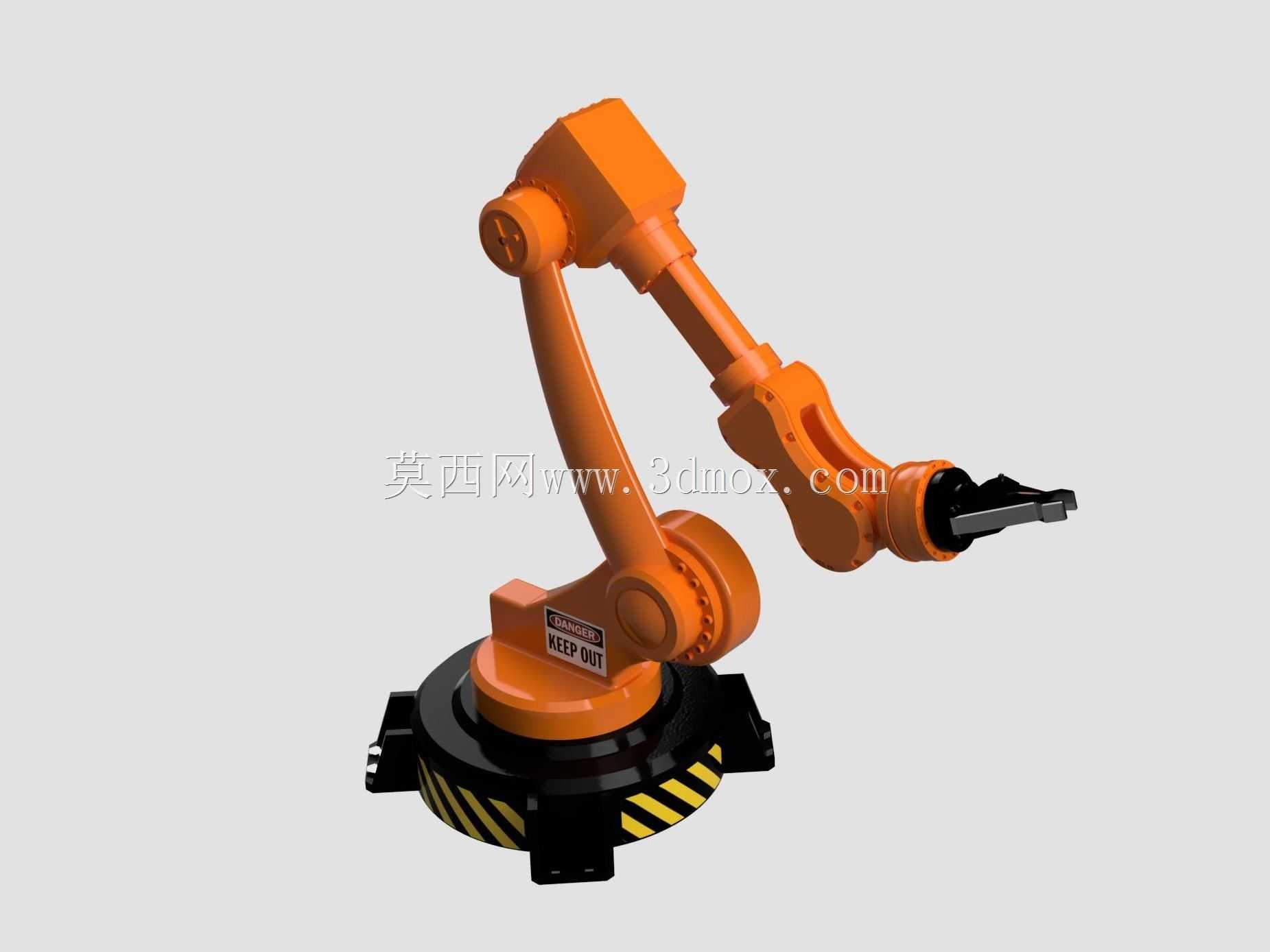

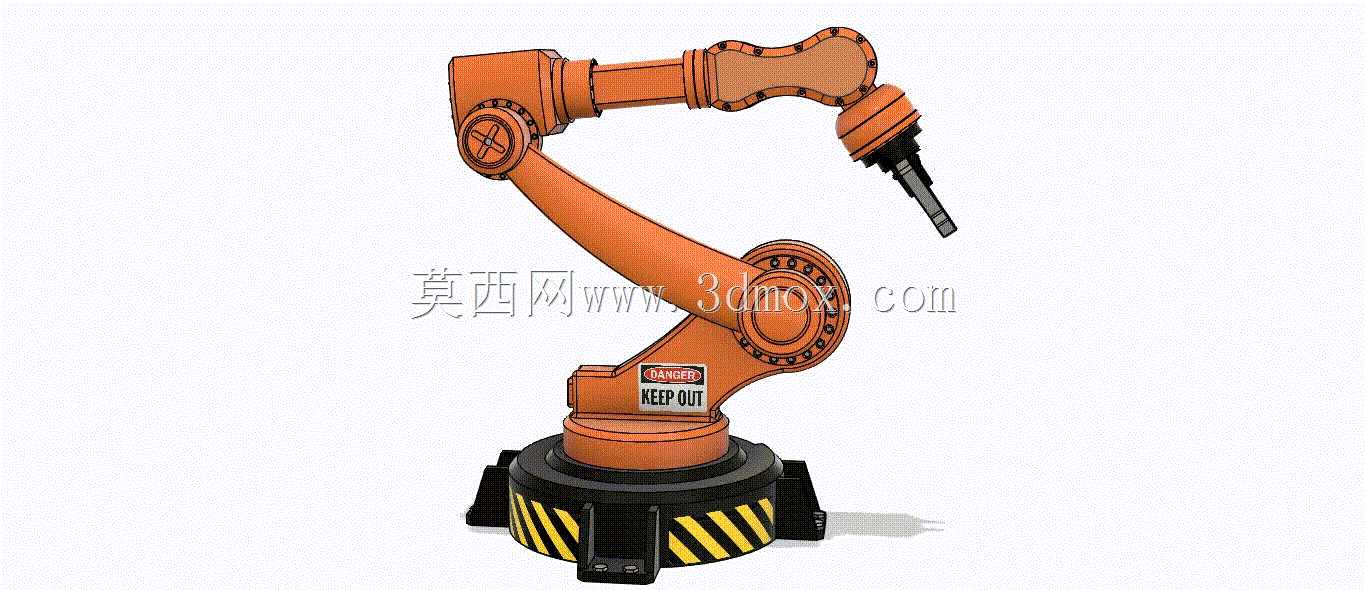

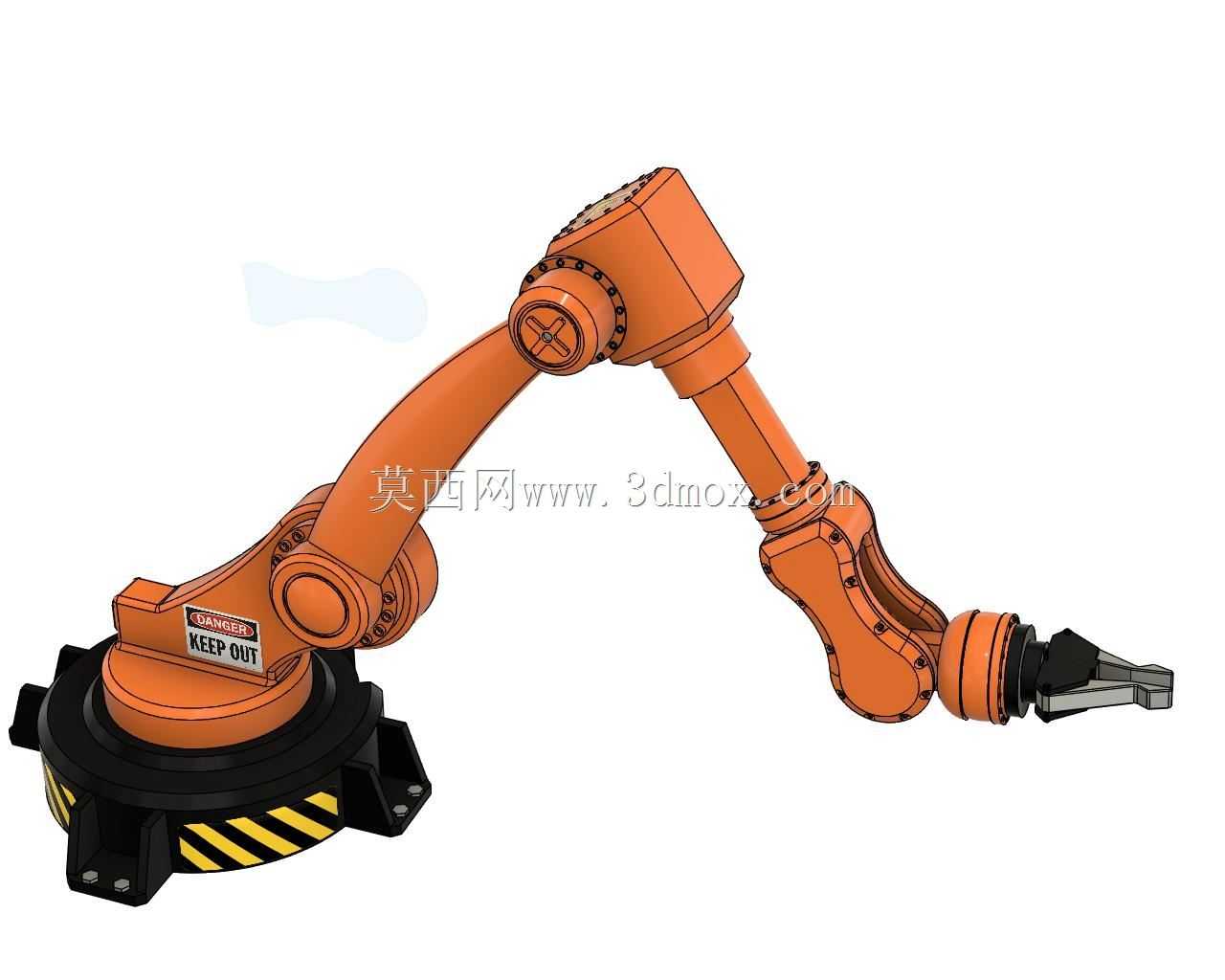

该六自由度关节型机械臂的结构设计，首先要匹配产线实际作业的覆盖范围需求，底座安装面的定位孔位、整体回转半径都严格对标车间常见的工位布局边界，避免安装后出现作业盲区或者与周边防护栏、输送线发生运动干涉。从实际应用场景来看，这类机械臂可覆盖汽车零部件焊接工位的焊缝轨迹行走、3C电子产线的物料精准取放、注塑机周边的工件取件与水口切除、五金件的打磨抛光等多类作业场景，不同关节的扭矩参数匹配对应负载下的启停惯量，保证末端执行器在全行程范围内的重复定位精度满足工艺要求。设计过程中，各关节的旋转角度范围做了机械硬限位与软限位的双重冗余设计，大臂与小臂的连接处采用了内走线的结构布局，避免管线在关节往复转动过程中出现磨损、拉扯断裂的问题，底座部分的警示标识区域也做了凹凸结构预留，方便现场安装时粘贴安全警示标识，同时底座内部预留了伺服驱动器、布线端子排的安装空间，不需要额外增设外置电控柜的安装支架。从结构细节来看，腕部的三个关节采用紧凑化设计，缩小末端的整体体积，保证在狭窄的工装夹具间隙内也能完成复杂姿态调整，大臂的壳体采用等强度筋条布局，在保证整体结构刚性的前提下控制自身重量，降低关节驱动的负载冗余。安装边界方面，底座固定螺栓的孔距、底座到第一关节回转中心的高度都做了标准化适配，可直接匹配市面常见的机器人安装底座、行走轴的连接接口，不需要额外做转接法兰的二次加工。各关节的密封结构也做了对应设计，可适配车间内有少量切削液飞溅、金属粉尘的作业环境，避免异物进入关节减速机构造成磨损。末端法兰的连接孔位采用通用标准尺寸，可快速适配夹爪、焊枪、打磨头、吸盘等不同类型的末端执行器，不需要重新设计转接件，缩短产线换型的调试周期。在运动姿态验证阶段，各关节的运动包络线都做了反复校核，保证大臂俯仰、小臂回转、腕部旋转的全行程内，不会出现自身结构的碰撞干涉，同时各运动副的润滑通道都做了预留，方便后期设备维护时的油脂加注，不需要大面积拆解结构即可完成日常保养作业。
