喷漆标记工序用V形定位工装

在中小尺寸轴类、异形结构件的表面处理工序中，工件的稳定定位一直是影响作业一致性的关键环节，这款V形定位结构正是针对喷漆、标识打标这类需要固定工件姿态的作业场景设计的工位定位辅具。从实际使用场景出发，这类V形定位块常布置在表面处理流水线的固定工位，或是离线补喷、人工标记的独立工作台面上，替代传统的简易垫块、临时夹持结构，避免工件在作业过程中出现滚动、偏移，保证喷漆膜厚均匀、标记位置统一，减少因定位偏差导致的返工问题。

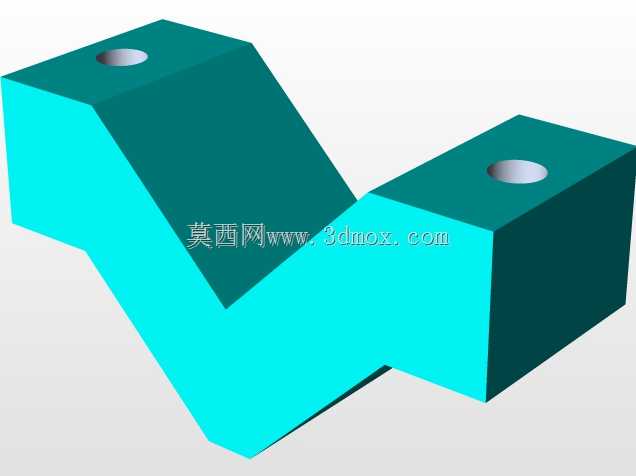

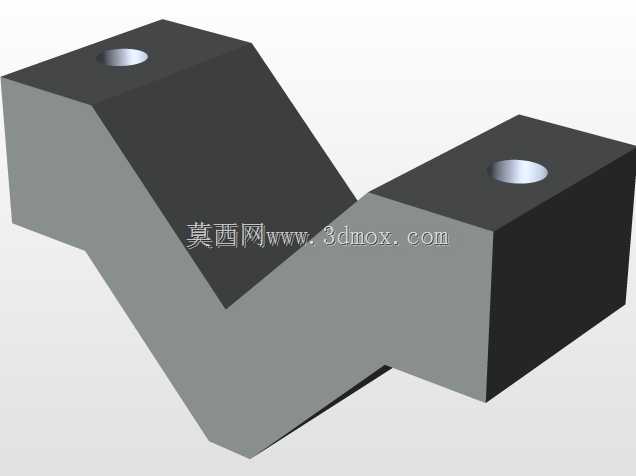

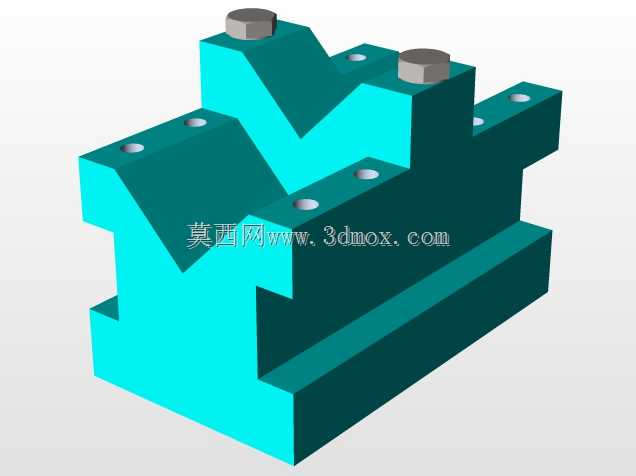

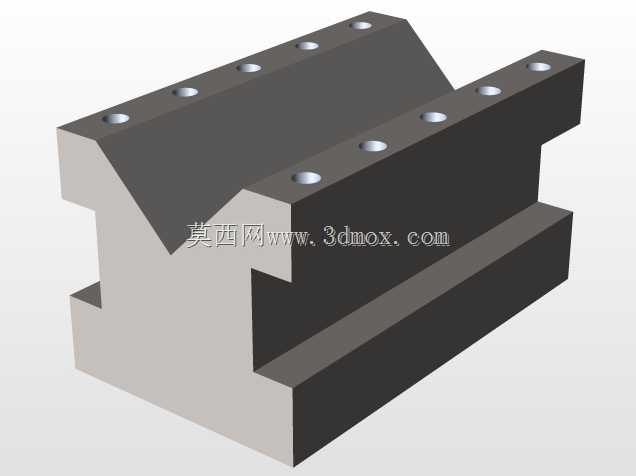

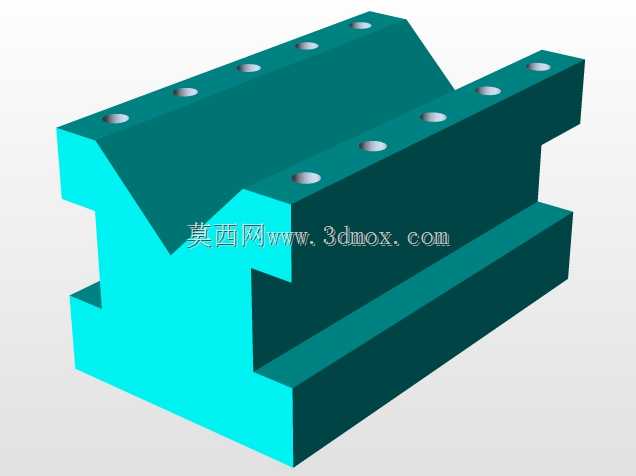

结构设计上，主体采用一体式V形开口基座，V形夹角经过适配常规圆柱类、带安装边异形件的轮廓测算，开口两侧的支撑面做了等高处理，保证工件放置后轴线处于水平状态，不会出现单侧倾斜导致的漆料流挂、标记歪斜问题。基座本体设置了多组贯通安装孔，既可以通过螺栓直接固定在工作台台面、流水线工装板上，也能配合快速夹钳实现工件的侧向压紧，适配不同批量的作业需求；基座侧面延伸出的带孔凸台结构，可用于安装辅助定位挡销，针对带台阶、带法兰的工件实现轴向位置限定，无需每次作业前反复测量定位位置。

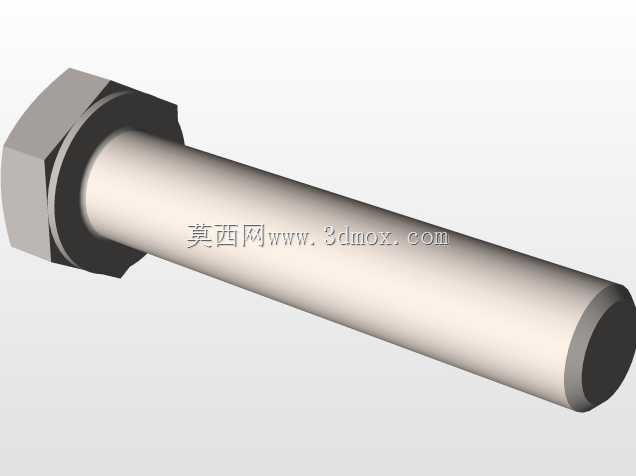

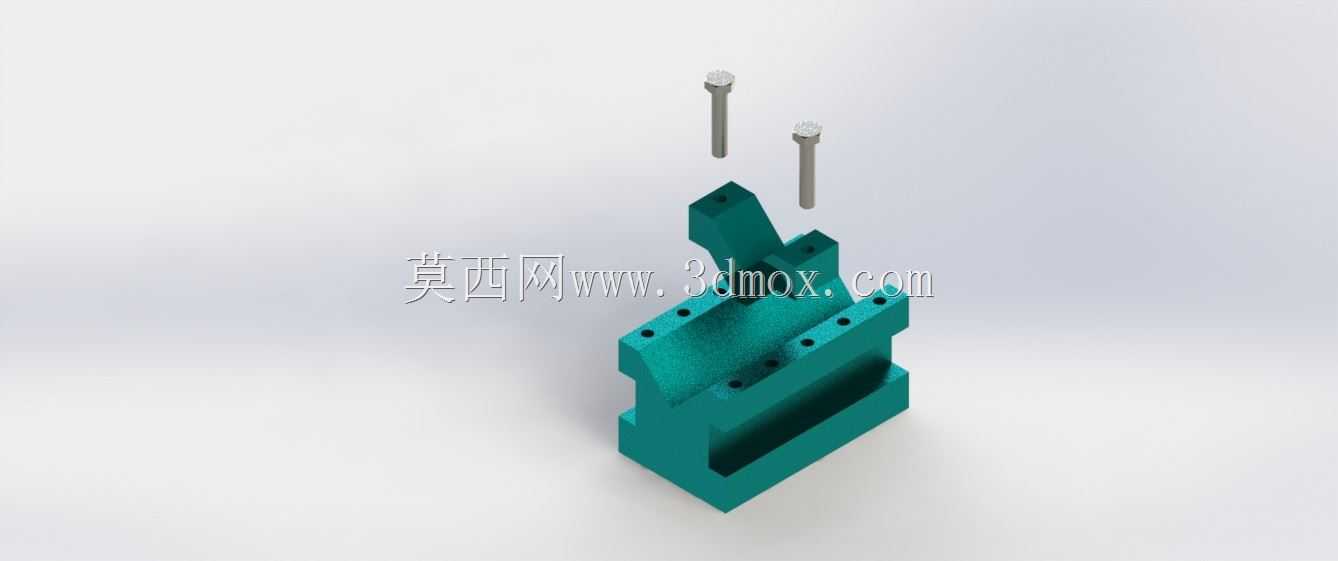

配套的两根紧固件用于V形块自身的安装固定，安装时需保证V形支撑面的水平度误差控制在0.1mm/m以内，避免工件放置后出现轴向窜动。从安装边界来看，这款V形块的基座底部为平整安装面，占用台面空间较小，可根据工件长度灵活布置多组同规格V形块组合使用，支撑长度超过300mm的长轴类工件时，可在工件两端各布置一组，中间根据工件挠度增设辅助支撑点，保证长件放置后不会出现中部下垂变形。

功能特性方面，V形支撑面的边缘做了小倒角处理，不会刮伤工件已加工的表面，基座整体采用厚重式结构设计，自身重量足以抵消常规喷漆、标记作业时的外力干扰，轻量作业场景下甚至无需螺栓固定即可直接放置在台面上使用，适配多品种小批量的柔性生产需求。不同于机加工工序用的高精密V形铁，这款定位工装更侧重表面处理工序的实用性，在保证定位精度满足工序要求的前提下，结构更简单，安装调整更便捷，可快速适配不同直径范围的工件，无需更换工装即可完成一定尺寸区间内的工件定位作业，有效减少工位上的工装种类储备，降低现场工装管理成本。实际使用中，这类V形块也可拓展用于工件的临时存放、工序间转运的定位支撑，避免工件堆叠磕碰，覆盖生产现场多类定位需求。
