龙门架构FDM熔融沉积桌面级3D打印设备

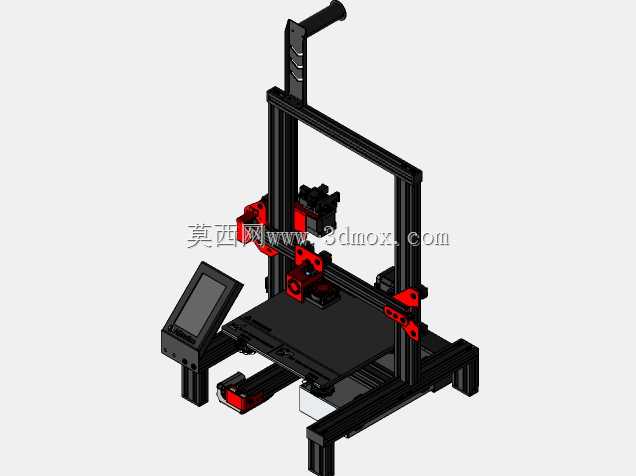

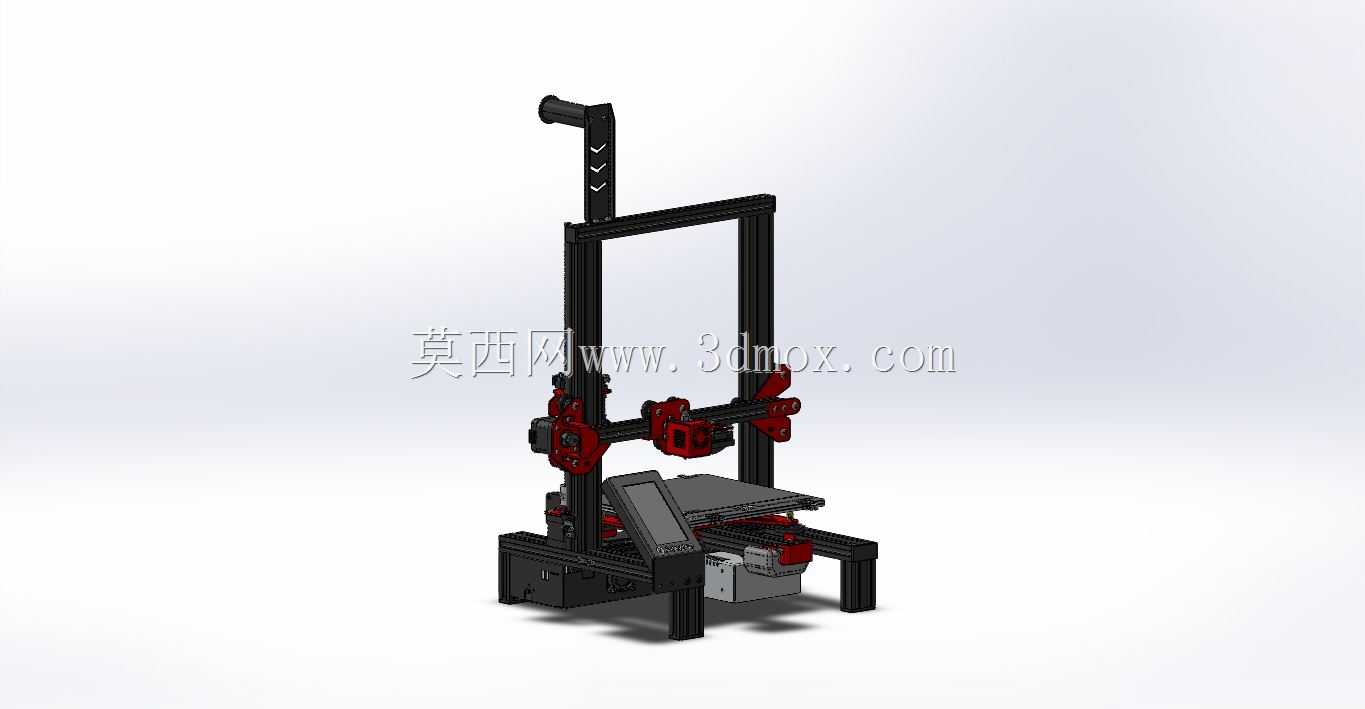

这款桌面级熔融沉积成型设备采用铝型材搭建的立式龙门框架作为主体承载结构，型材槽口内置的滑块导轨为X、Z轴运动提供稳定导向，安装时仅需通过预置T型螺母锁紧各连接角件，无需额外焊接或复杂机加工工序，框架整体占地边界控制在桌面设备常规适配范围内，可直接放置于常规工作台面使用，无需预留额外的大型安装空间。运动系统采用Z轴双光杆配合丝杆传动的布局，打印平台沿Z轴做垂直方向的精准进给，X轴搭载的挤出组件可沿横梁做横向往复运动，Y轴传动结构集成于打印平台下方，带动成型平台做纵向进给，三轴运动的行程匹配常规桌面级打印的成型尺寸范围，可满足小尺寸零件、创意模型、工装夹具原型的制作需求。挤出端采用近端送料结构设计，红色的挤出机壳体集成了送料齿轮、散热风道与喷嘴加热组件，送料路径短，可有效降低柔性耗材送料时的堵头概率，喷嘴端的加热块可快速达到PLA、ABS等常用耗材的熔融温度，配套的散热风扇可在耗材挤出后快速冷却定型，减少打印件的翘曲变形问题。设备底部的控制仓集成了主控板、电源模块与散热结构，外露的接线端口预留了耗材检测、自动调平传感器的扩展位，侧置的触控操作屏可直接完成参数设置、打印任务启动、温度调节等操作，无需外接额外的控制终端。打印平台采用玻璃基板搭配调平旋钮的结构，手动调平后可保证平台与喷嘴间距的一致性，平台下方的加热模块可在打印ABS等易翘曲耗材时提供均匀的底面加热，降低打印件底面脱离平台的概率。框架顶部预留的耗材架安装位可直接挂载1kg规格的常规耗材卷，耗材通过顶部导料管送入挤出机构，走线沿铝型材槽口布置，避免运动过程中管线与运动部件发生干涉。整机结构拆解后可分为框架组件、运动模组、挤出组件、控制仓、平台组件五大模块，各模块之间通过标准紧固件连接，维护时可单独拆解对应模块进行零部件更换，无需完全拆解整机，日常维护中仅需定期给导轨、丝杆添加润滑脂，检查同步带张紧度即可保证设备运行精度，适合个人创客、小型工作室、教学场景下的原型制作、零件打样、创意模型输出使用，可直接完成从三维数字模型到实体零件的快速转化，无需开模或复杂的机加工工序，缩短小批量定制零件的制作周期。
