管道式涡轮燃气流量检测装置结构设计

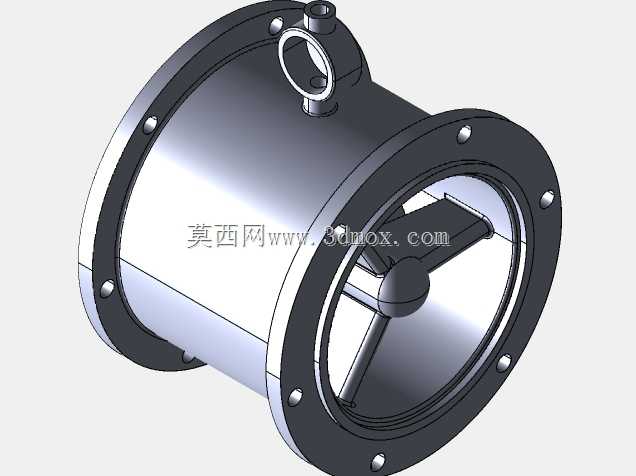

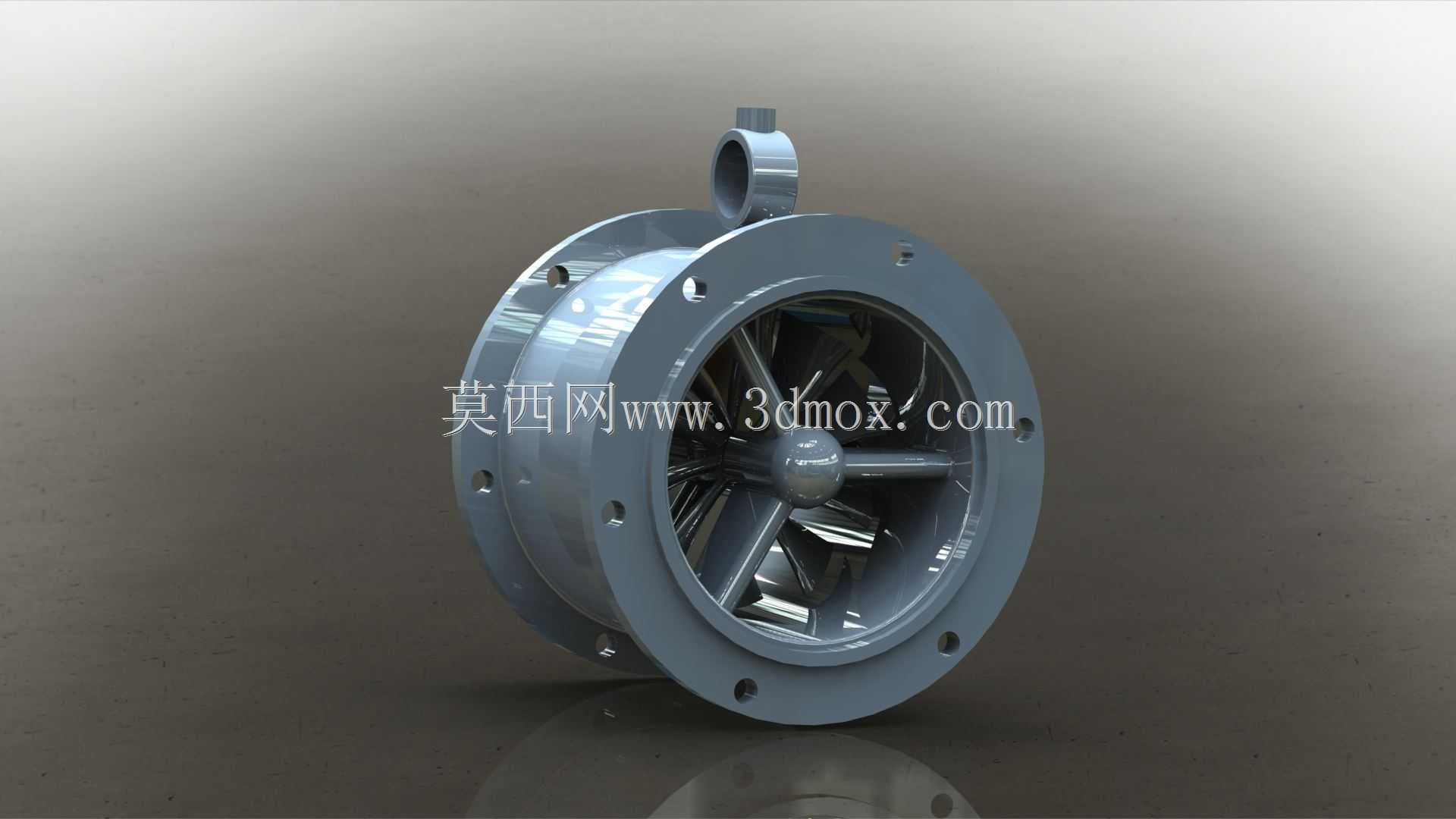

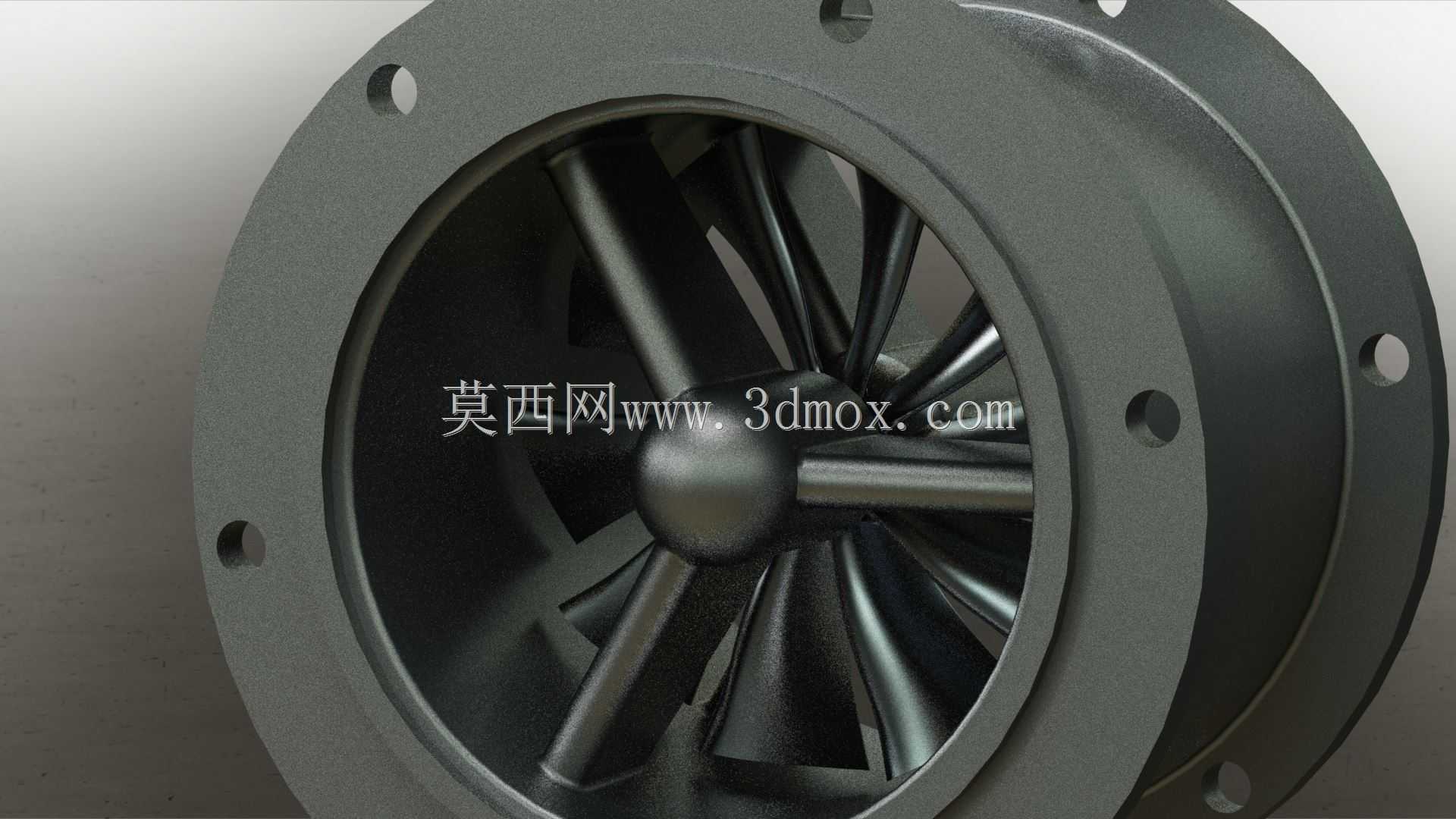

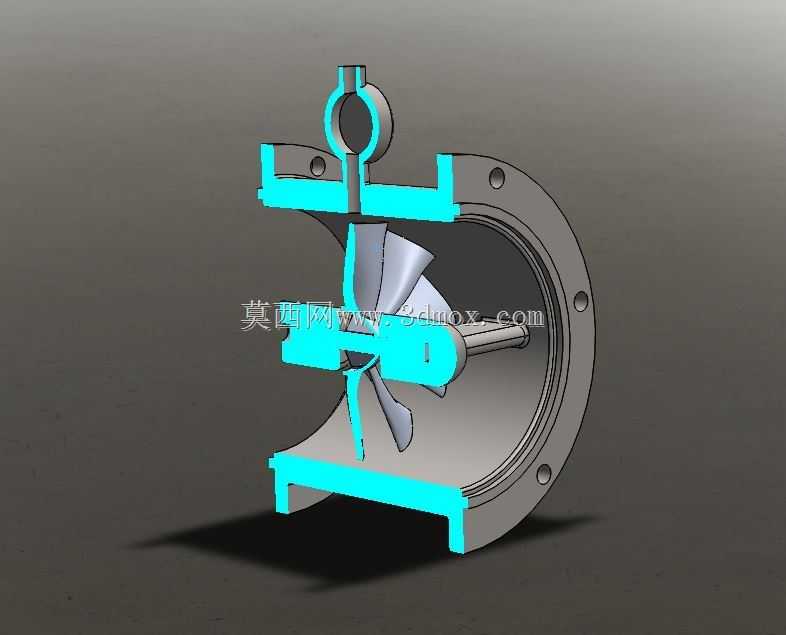

在城市燃气管网调压站、工业燃气锅炉供气支路、分布式能源燃气输配管线这类场景里，流量计量的准确性直接关系到贸易结算精度、能耗核算可靠性以及管网运行安全，这款涡轮燃气流量检测装置的结构设计，正是围绕中低压燃气输送场景的计量需求展开。从结构布局来看，装置采用法兰对接的安装形式，外壳体设置周向均布的安装孔，可直接匹配同通径的工业燃气管道法兰，安装时无需额外加装转接构件，安装边界完全贴合常规燃气输送管线的法兰间距标准，能直接替换同规格传统孔板流量计，降低现场改造的施工量。核心的涡轮叶轮组件采用多叶片径向布置结构，叶轮中心设置导流整流头，可对进入计量腔的燃气进行预整流，减少管道内紊流、旋流对叶轮转速的干扰，避免因流场紊乱导致的计量偏差，叶轮的叶片型线经过流场仿真优化，在燃气流速处于常规输配区间时，叶轮转速与燃气流速可保持稳定的线性对应关系，保障计量精度。装置的壳体采用一体化铸造成型后做精密机加工，内腔流道做顺滑过渡处理，无突兀的台阶或锐角结构，可降低燃气流经时的压损，减少输配过程中的动力损耗，同时壳体的密封结构设计满足燃气输送的气密性要求，可避免运行过程中出现燃气泄漏风险。在设计过程中，叶轮与壳体之间预留了合理的转动间隙，既可以避免燃气中携带的微小杂质卡滞叶轮，也能减少转动部件的磨损，延长装置的连续无故障运行时长，叶轮的支撑结构采用低摩擦阻力的转动副设计，可降低低流速下的叶轮启动阈值，覆盖更小流量的计量区间，适配民用调压站到工业供气支路的宽量程计量需求。这类计量装置在实际应用中，可实时采集燃气的瞬时流量与累计流量数据，为燃气管网的调度、能耗统计、贸易结算提供可靠的数据支撑，其结构设计兼顾了安装便利性、计量稳定性与运行耐用性，适配多数中低压燃气输配场景的安装与使用要求。
