管道式涡轮气体流量检测装置结构设计

在工业气体输送管网、化工制程气源管控、燃气输配计量、压缩空气能耗核算这类场景里，气体流量的精准检测是生产管控、贸易结算、能耗统计的核心环节，涡轮气体流量计正是这类场景中应用极广的速度式流量检测部件。不同于差压式、容积式流量检测装置的结构逻辑，这款涡轮结构的检测装置依靠流体动能驱动内部叶轮旋转，通过转速与流体流速的线性对应关系完成流量换算，在中低压、洁净气体的计量场景中具备压损小、量程比宽、响应速度快的应用优势。

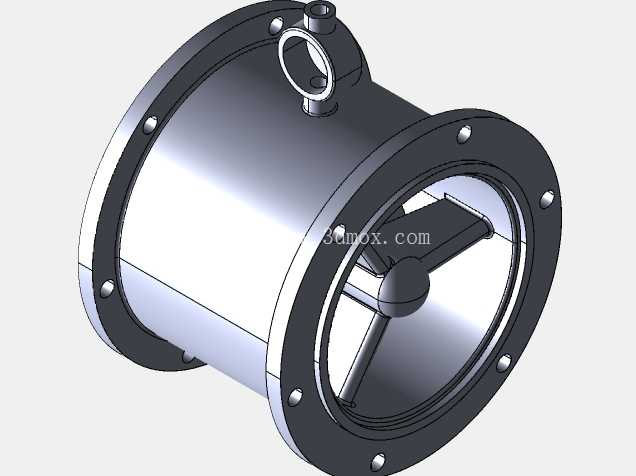

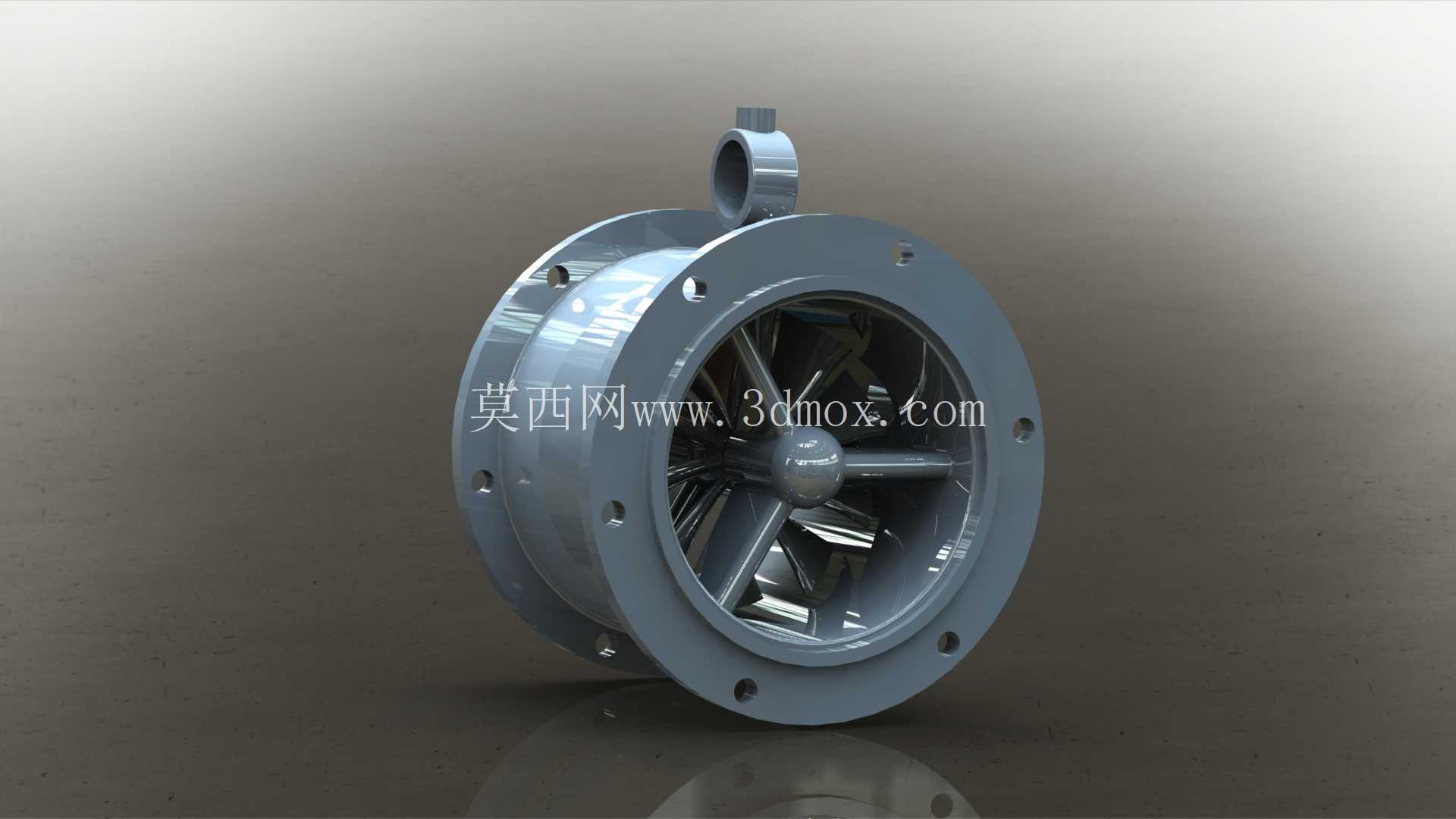

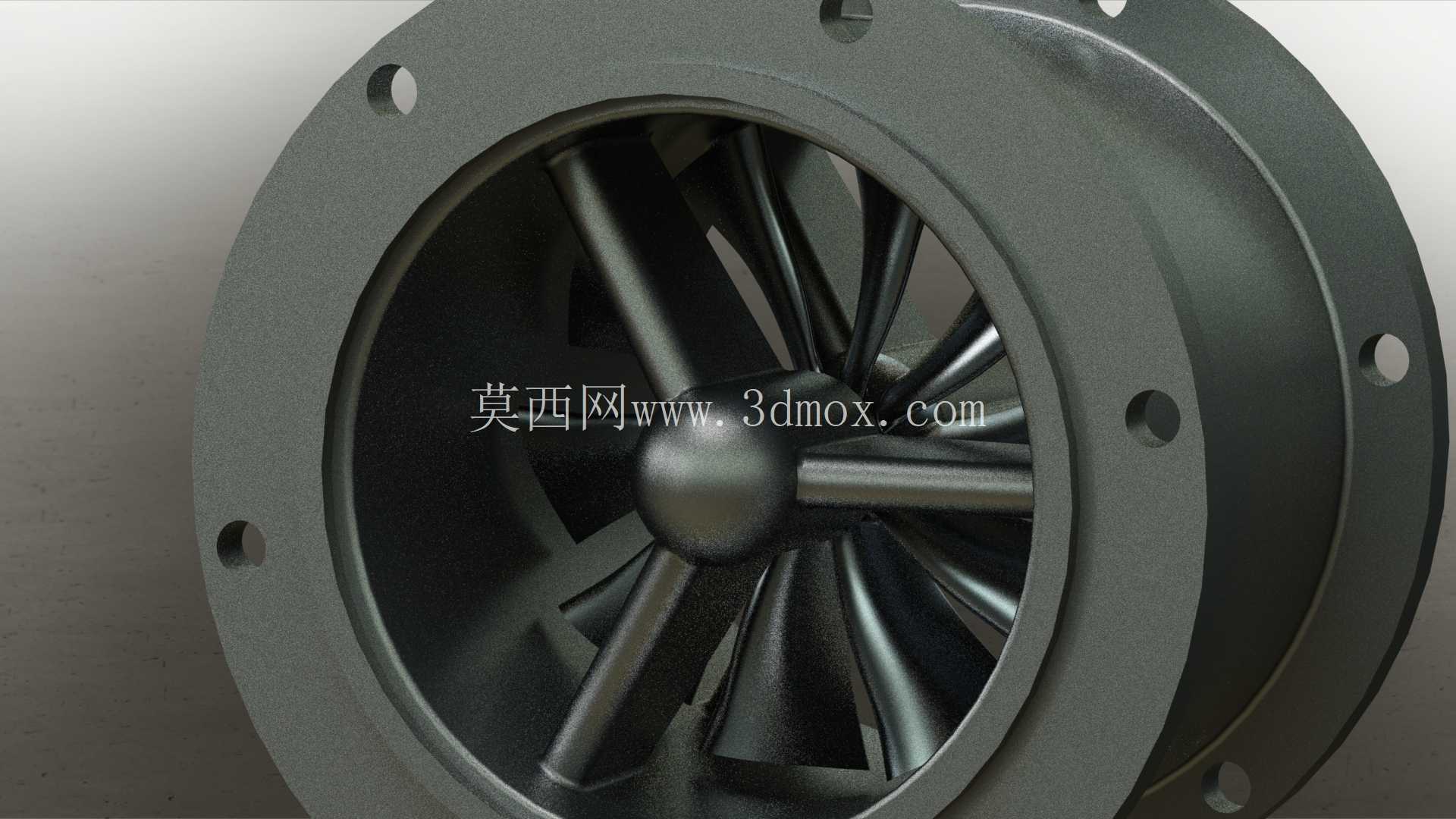

从结构设计逻辑来看，整体采用直通式法兰连接构型，外壳为一体化铸造的筒型承压壳体，两端法兰盘均匀分布螺栓过孔，安装时可直接与同公称通径的工业管道法兰对接，无需额外加装变径接头，能最大程度降低安装段的流场扰动。壳体内部的流道做了圆弧过渡处理，避免直角结构造成的紊流、涡旋问题，保证进入计量段的气体流态平稳，减少流场畸变带来的计量误差。核心的涡轮组件采用多叶片径向辐射布局，叶片前缘做了流线型修型，降低气体冲击叶片时的能量损耗，同时轮毂位置采用纺锤式导流构型，引导进入流道的气体均匀作用在所有叶片上，避免偏流导致的叶轮受力不均、转速波动问题。叶轮的支撑结构采用低摩擦系数的轴承组件，尽可能降低机械阻力对转速响应的影响，保证小流量工况下叶轮也能被气流顺利驱动，拓宽装置的有效计量下限。

安装边界方面，这款流量计的整体长度与同通径法兰闸阀的安装尺寸接近，在管线改造替换时无需调整原有管道的支撑间距，法兰螺栓孔的位置度公差严格匹配管道法兰标准，现场安装时不需要额外配钻或修配。需要注意的是，这类涡轮式流量检测装置对上游直管段长度有一定要求，设计选型时通常需要预留至少5倍公称通径的上游直管段、2倍公称通径的下游直管段，避免弯头、阀门、变径等部件产生的流场畸变影响计量精度；如果安装空间受限，也可在装置前端加装流动整流器，缩短所需直管段长度。

从功能特性上看，这款结构的气体流量计在额定工作压力范围内，承压壳体的强度满足工业管道的耐压要求，壳体与端盖的密封位置采用环形密封圈结构，可避免高压气体泄漏，适配多数无腐蚀性的洁净气体计量场景，包括天然气、压缩空气、氮气、惰性气体等介质。叶轮的动平衡精度在设计时做了严格控制，高速旋转时不会产生额外的振动，不会对相邻管道上的其他传感部件造成干扰。不同于插入式流量检测装置，这种全通径结构的涡轮流量计压损极低，长期运行不会造成明显的管网压力损失，适合在长距离输气管网、车间压缩空气主管路这类对压损敏感的场景中使用。

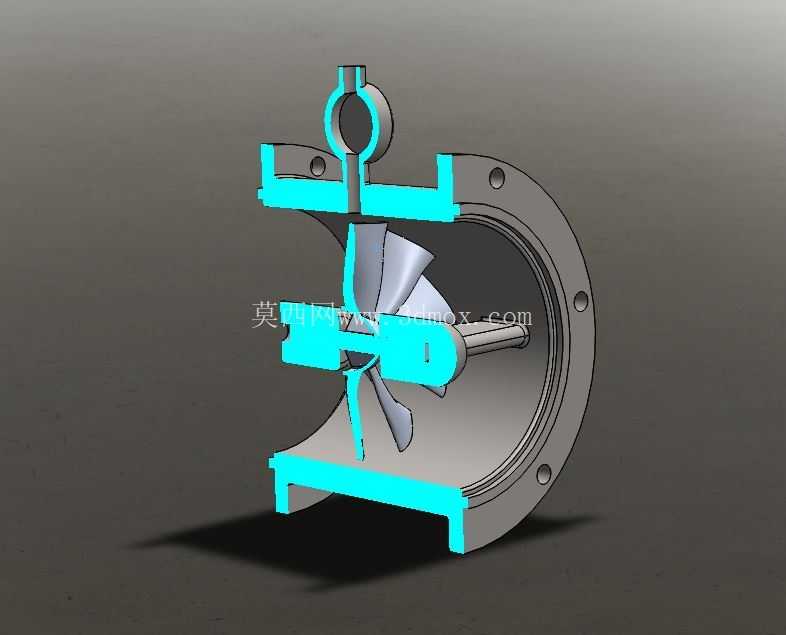

在三维建模过程中，结构设计重点考量了几个工程实际问题：一是法兰连接面的平面度公差，保证安装后密封面受力均匀，不会出现局部泄漏；二是涡轮叶片与壳体内壁的间隙控制，间隙过大会造成流体旁通，影响计量精度，间隙过小则容易因为加工误差、热胀冷缩出现叶片刮蹭壳体的问题，设计时预留了合理的配合间隙，同时兼顾计量精度与运行可靠性；三是轴承位置的密封设计，避免气体中的微小杂质进入轴承腔，造成轴承磨损卡滞，延长装置的维护周期。另外，壳体外部的安装凸台结构预留了信号采集模块的安装位置，后续可根据需求加装磁电式、霍尔式转速传感器，将叶轮的转速信号转化为电信号传输至控制系统，实现流量数据的实时采集、累计计量与超限报警。

实际工程应用中，这类涡轮气体流量计通常需要在前端加装过滤装置，滤除气体中携带的焊渣、锈屑、固体颗粒等杂质，避免杂质打坏涡轮叶片或者卡滞轴承，影响装置的正常运行。在选型匹配时，需要根据管道的实际工作压力、常用流量范围、介质类型选择对应通径与压力等级的型号，避免长期在超量程流量下运行，否则会加剧叶轮与轴承的磨损，缩短装置的使用寿命。相较于其他类型的气体计量装置，这种涡轮结构的设计没有复杂的传动机构，整体结构紧凑，零部件数量少，后期维护时仅需要定期检查轴承磨损情况、清理叶片上附着的杂质即可，维护成本较低，适合在工业现场长期连续运行。
