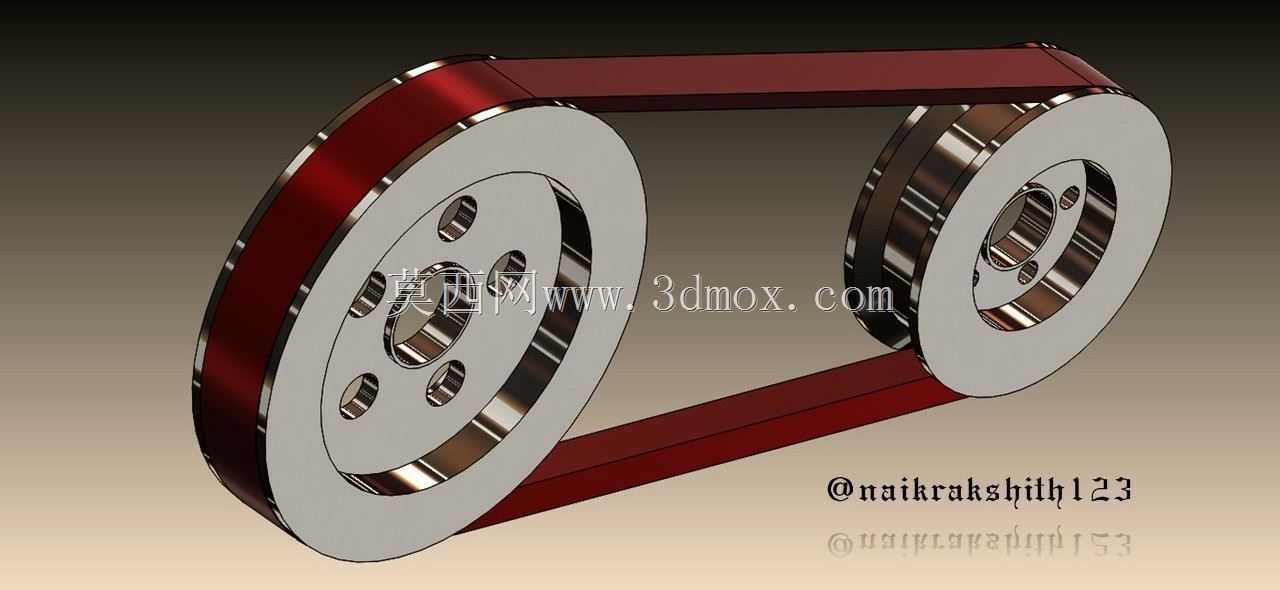

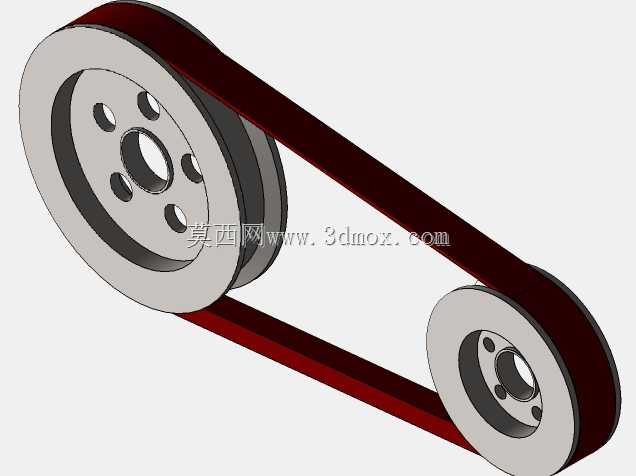

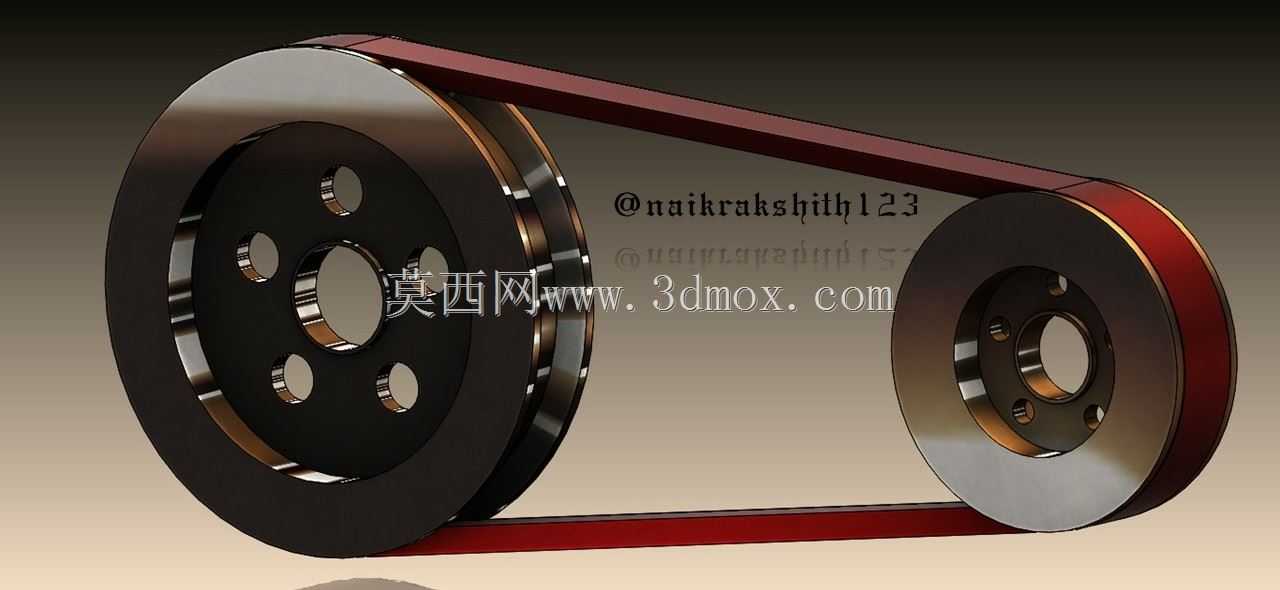

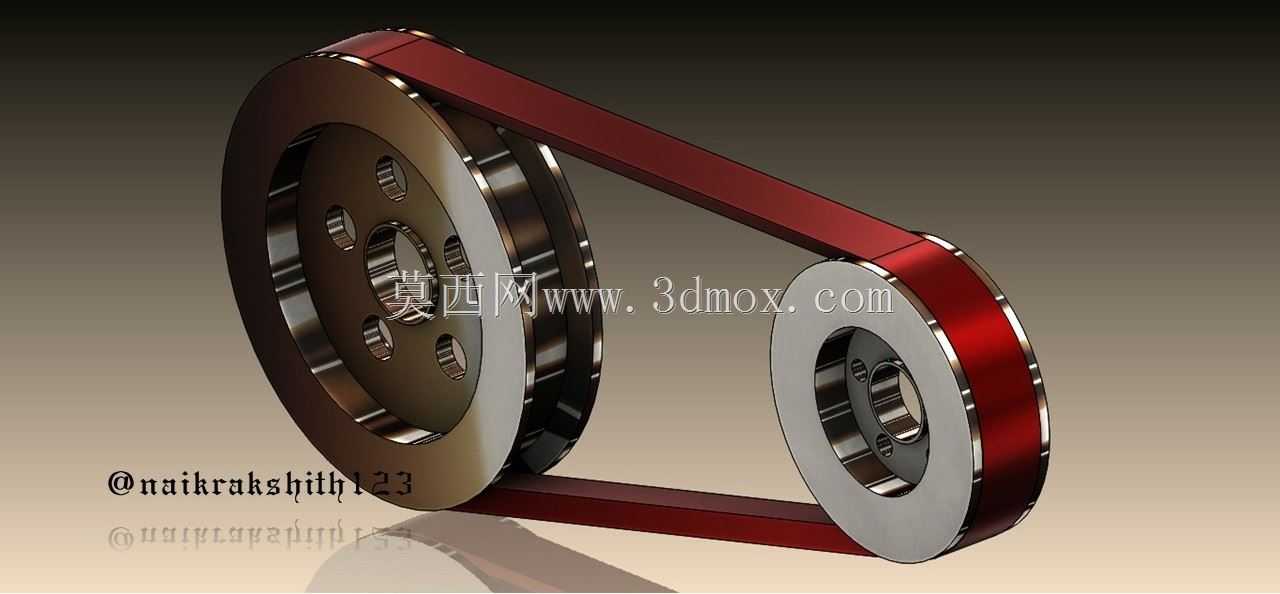

双轮槽皮带轮传动结构三维设计

项目分类:3D模型 发布时间:2021-10-07 ID:297362
  • 双轮槽皮带轮传动结构三维设计
  • 双轮槽皮带轮传动结构三维设计
  • 双轮槽皮带轮传动结构三维设计
  • 双轮槽皮带轮传动结构三维设计

这套带传动结构在轻工输送、小型农机、民用取水设备里的应用占比不低,很多现场做设备改造的工程师,最先考虑的简易传动方案就是这类结构,毕竟它不需要过高的加工精度,安装容错空间比齿轮传动大不少,日常维护只需要定期检查皮带张紧度就行,不需要复杂的润滑系统。从实际使用场景来看,大直径带轮通常作为从动轮端,搭配小直径主动轮就能实现一定的减速比,要是反过来装也能做增速传动,不过日常工况里减速用的场景更多,比如井口提水的辘轳改造、小型输送带的动力传递、家用粮食加工设备的动力接驳,都能看到这类结构的影子。设计的时候首先要考虑带轮的轮槽尺寸,必须和配套皮带的截面规格匹配,不然会出现皮带打滑、磨损过快的问题,轮槽的侧边角度要做精准的拔模处理,保证皮带和轮槽侧面的接触面积足够,不会出现接触应力集中的情况。两个带轮的安装中心距要控制在合理范围,中心距太小会导致皮带包角不足,传动效率骤降还容易打滑,中心距太大又会让皮带运行时出现上下抖动,传动平稳性变差,高速运转的时候还会产生额外的振动噪音。带轮本身的结构做了减重孔设计,不是实心轮结构,一方面能降低带轮自身的转动惯量,启停的时候动力损耗更小,另一方面也能节省加工材料,降低整体重量,安装的时候对轴端的负载也更小。轮缘部分做了凸起的挡边,能防止皮带在运转过程中出现跑偏脱槽的问题,哪怕安装的时候两个带轮的平行度有微小误差,挡边也能把皮带限制在轮槽范围内,不会轻易掉带。皮带选用的是平型传动带?不对,是适配轮槽的V型?不,看结构是环形平皮带?不对,实际这类传动里,皮带的张紧方式可以通过调整中心距来实现,不需要额外加装张紧轮,结构更简单,适合对成本敏感的民用和小型工业场景。安装的时候要保证两个带轮的轮槽处于同一平面,偏差不能超过允许范围,不然皮带会出现单侧磨损,使用寿命大幅缩短。轴孔部分的尺寸要和配套的传动轴做公差配合,一般选用过渡配合,加上键槽传递扭矩,不会出现带轮和轴之间相对转动的打滑问题。另外带轮的端面做了倒角处理,安装的时候不会刮伤操作人员,也能避免装配时尖锐边缘割伤皮带。这套结构的传动特性是有一定的过载保护能力,当负载超过皮带的最大摩擦力的时候,皮带会在轮槽上打滑,不会因为过载烧坏动力端的电机或者损坏后端的工作部件,这也是很多简易传动场景优先选它的原因。和齿轮传动比,它的传动噪音更小,运转更平稳,能吸收一部分动力端的振动,不会把电机的振动直接传递到工作端,对一些对振动敏感的小型作业设备很友好。
