角规防护木质收纳储物盒结构设计

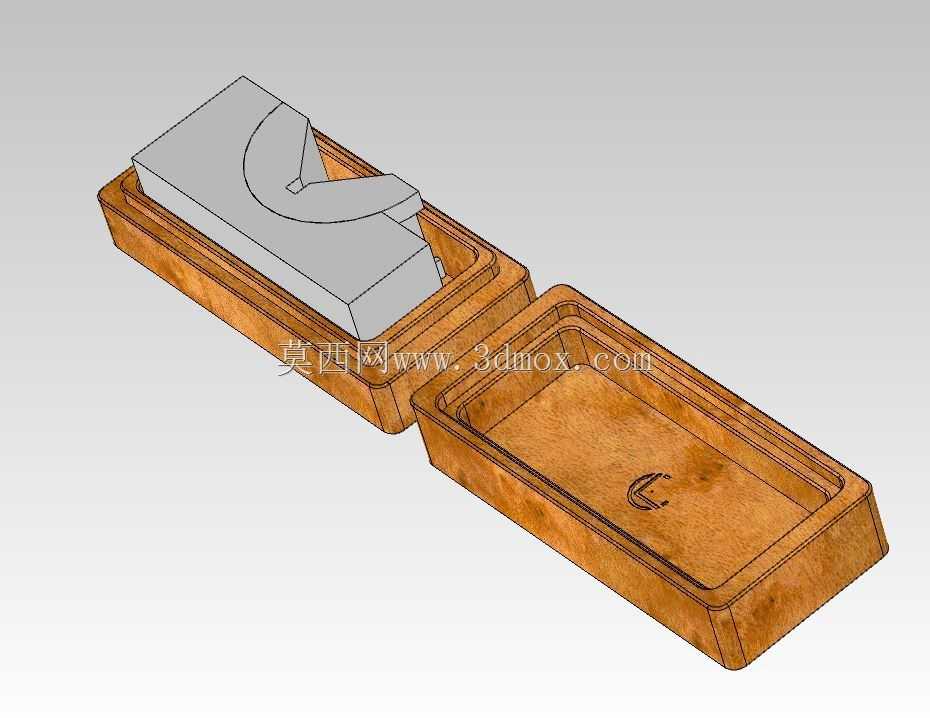

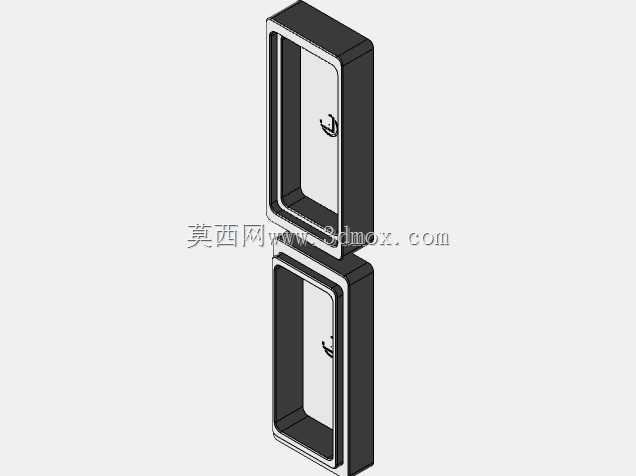

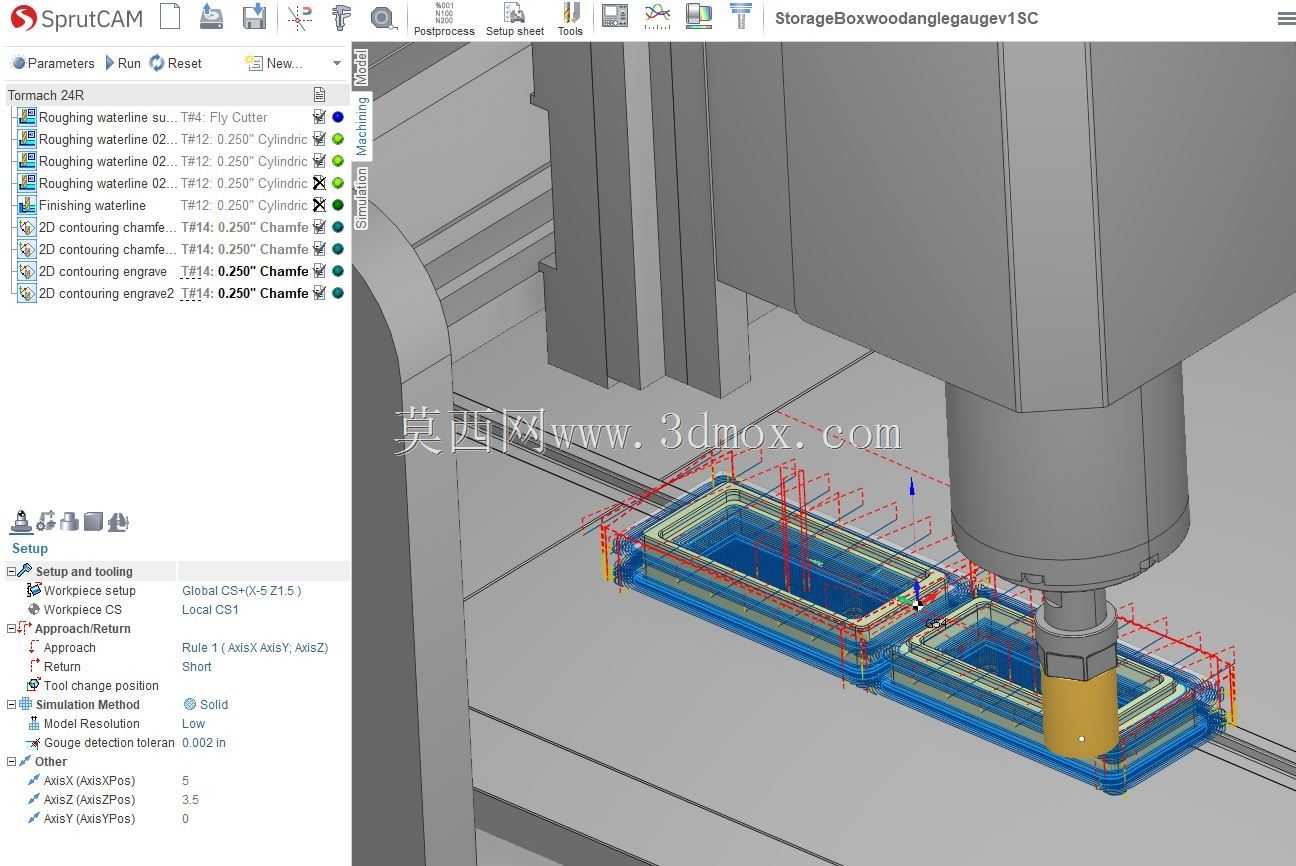

在机加工现场的日常量具管理环节中，角规作为常用角度校验、划线定位的基础量具，其刃口与测量面的精度保持直接影响工件加工的角度公差，以往作业人员常将角规随意放置在工具柜抽屉或工作台面，磕碰、落灰、接触切削液锈蚀的情况时有发生，不仅会缩短角规的使用寿命，还可能因测量面损伤导致角度检测偏差，引发批量加工质量问题。这款木质角规收纳盒正是针对现场量具防护的实际需求设计，整体采用分体式翻盖结构，盒体内部的型腔完全贴合角规的外部轮廓，放入后可实现径向与轴向的全方向限位，避免搬运、存放过程中角规在盒内晃动磕碰测量面。设计阶段优先考虑了加工可行性，盒体的外轮廓与内部型腔均采用规则的直壁加圆角过渡结构，既可以通过常规cnc铣削设备完成实木坯料的加工，也适配3D打印的快速制作需求，无需复杂的工装夹具即可完成单件或小批量生产。从结构细节来看，盒盖与盒身的配合面设计了阶梯式止口，扣合后可实现一定的防尘密封效果，减少车间内金属粉尘、切削液雾进入盒内附着在角规表面；盒身内部型腔的深度比角规的整体厚度高出2mm，扣合后盒盖内表面不会直接压触角规的测量工作面，避免长期存放产生压痕损伤。在安装与放置边界上，盒体整体外形为规整长方体，可直接放入标准尺寸的工具柜抽屉格内，也可平稳放置在工作台的量具存放区，底部设计有0.5mm的浅凹槽防滑结构，放置在金属工作台面时不会轻易滑动；盒体的边角全部做了R3的圆角处理，避免日常拿取时尖锐边角划伤作业人员，也减少盒体自身磕碰掉角的概率。不同于通用型量具盒，这款收纳盒的型腔完全匹配对应规格角规的外形，不存在多余的晃动间隙，拿取时只需翻开盒盖即可直接取出角规，无需额外调整位置，适配车间现场高频次取用的作业节奏；木质材料本身具备一定的缓冲性能，相比硬质塑料盒能更好地吸收意外跌落时的冲击力，进一步降低角规受冲击损伤的风险，同时木质材料的触感温润，冬季低温环境下拿取不会像金属盒那样产生明显的冰感，更符合现场作业人员的使用习惯。
