手动螺旋台式冲头结构设计展示

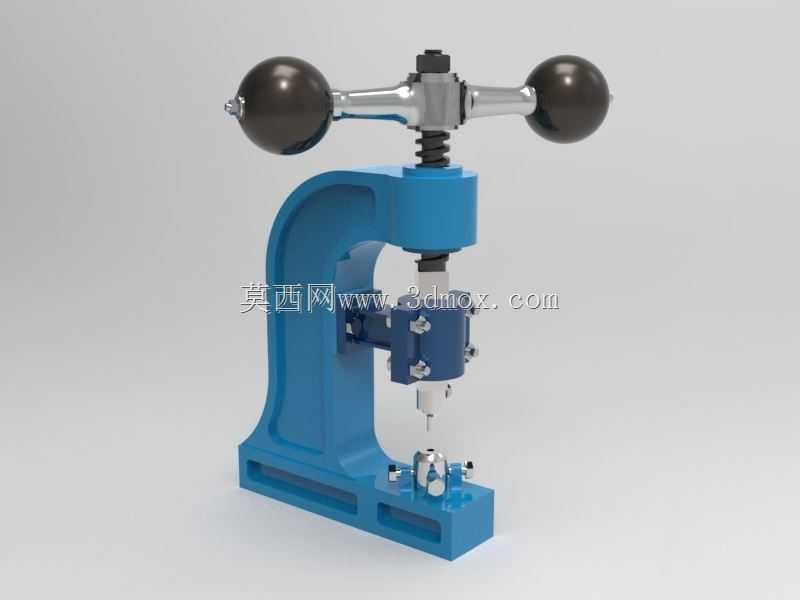

这款手动螺旋冲头属于小型台式冲压作业工装，在小批量五金加工、维修工位、教学实训场景中应用十分广泛，可完成薄金属片冲孔、小型零件压装、铆钉铆合、简易冲压成型等作业，无需外接动力源，仅靠人力操作即可完成加工动作，适合无气源、无电源的零散作业场景，也常作为生产线旁的辅助工装，用来完成小型零件的局部压装、校形工序。从结构设计来看，整体采用C型开式机身布局，这种结构的优势在于操作空间开阔，工件装卸不受机身结构遮挡，操作人员可以从三个方向靠近作业区域，放置和调整工件的便利性远高于闭式结构的小型压机。机身底部设置带安装槽的底座，可通过T型螺栓直接固定在工作台面上，安装时需保证底座与工作台面贴合度，避免作业时机身出现晃动，底座的安装孔位间距适配常规钳工工作台的T型槽规格，无需额外加工转接板即可完成固定。上部操作端采用双球手柄设计，手柄与螺旋螺杆刚性连接，操作人员转动手柄时，螺杆通过梯形螺纹副将旋转运动转化为压头的直线进给运动，梯形螺纹的自锁特性可以保证压头停留在任意行程位置时不会自行下滑，作业过程中无需额外设置锁紧机构，操作安全性更有保障。压头部分设置有可更换的冲头安装位，可根据不同作业需求更换对应规格的冲头、压头或者铆头，适配不同的加工工序，机身中部设置有导向套结构，为螺杆的上下运动提供精准导向，避免压头进给过程中出现偏摆，保证冲压位置的精度。工作台面位于压头正下方，设置有可调整的工件定位块，可根据工件尺寸调整定位位置，保证每次冲压的位置一致性。设计过程中充分考虑了手动操作的受力特性，手柄的转动半径经过优化，操作人员施加较小的握力即可在压头端获得足够的冲压压力，降低长时间操作的疲劳感，同时螺杆的螺距选择兼顾了进给速度和压力放大比，既不会因为螺距过小导致空行程进给太慢，也不会因为螺距过大导致压力输出不足。机身采用整体铸造结构，刚性充足，在额定冲压压力下不会出现明显的形变，保证冲压作业的稳定性，C型机身的喉深尺寸经过合理设计，可满足一定宽度范围内的工件加工需求，不会因为喉深过小限制工件尺寸，同时也不会因为喉深过大导致机身刚性下降。这类手动螺旋冲头相比气动、电动小型压机，结构更简单，维护成本极低，日常仅需定期给螺纹副和导向套加注润滑脂即可保证长期顺畅运行，故障率远低于带动力源的冲压设备，非常适合小型加工门店、维修车间、学校实训实验室这类作业频次不高、加工压力需求不大的场景使用，也可以作为大型冲压设备的补充工装，完成一些零散的小型冲压、压装作业，避免占用大型设备的产能。
