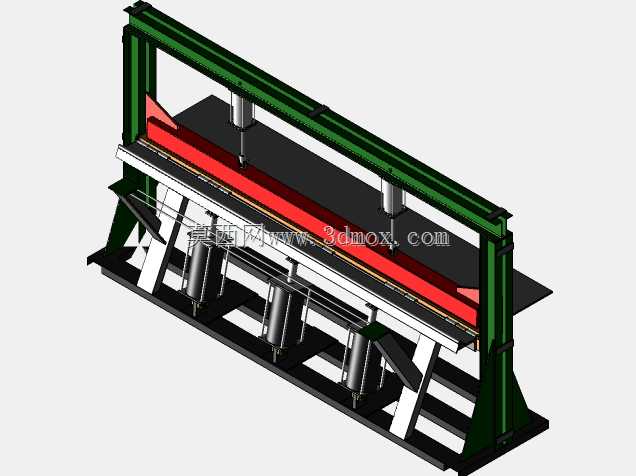

双工位气动式板材折弯加工设备结构

这款气动折弯设备主要面向中小型钣金加工场景，适配五金制品、机箱机柜、小型金属构件加工车间的小批量薄板折弯工序，相比大型液压折弯机占地更小、部署灵活，无需复杂的液压站配套管路，接入压缩空气气源即可完成作业，适合多品种小批量的生产单元快速换产使用。设备采用立式龙门框架结构，底部为整体式焊接安装底座，两侧立式支撑柱采用加厚型钢焊接成型，上横梁与下支撑座通过螺栓与立柱锁紧，整体框架预留了足够的刚性冗余，避免折弯作业时的框架形变影响折弯角度精度。上压料端配置两组竖直安装的气动执行缸，负责折弯前的板材压紧定位，防止板材在折弯过程中发生窜动偏移；下折弯端配置三组顶升气动缸，配合带角度的折弯模具完成板材的弯折成型，上下气缸的动作逻辑可通过配套气路阀组实现顺序控制，压紧动作优先于折弯顶升动作，保证折弯过程的定位可靠性。设计过程中优先考虑了现场安装的边界条件，设备底部底座预留了与地面膨胀螺栓固定的安装孔位，整体宽度适配常规1.2米宽度以内的薄板折弯作业，高度方向符合人工上下料的操作 ergonomic 要求，操作人员无需垫高即可完成板材的对位放置。气路元件的安装位置预留了足够的维护空间，气缸的安装座采用可拆卸式螺栓连接，后期更换不同行程的气缸或者维护密封件时无需拆解整体框架，降低现场维护的工作量。折弯模具部分采用分段式拼接结构，可根据折弯工件的长度需求调整模具的有效工作长度，减少不必要的模具耗材投入，模具与气缸推杆的连接采用快拆式结构，更换不同折弯角度的模具时无需复杂的调校作业，缩短换产准备时间。两侧立柱上预留了行程调节的安装槽位，可根据待加工板材的厚度调整上压料端的下行极限位置，适配0.5mm到3mm厚度的冷轧钢板、铝板等常见钣金材料的折弯需求，避免压料力过大导致的板材表面压痕或者压料力不足导致的定位失效。设备后侧配置了斜向加强支撑结构，连接下工作台与底座，抵消折弯作业时产生的侧向倾覆力矩，保证长期满负荷作业下的框架稳定性，所有结构件的焊缝均采用连续满焊工艺，焊后做去应力处理，避免长期使用后的焊接应力释放导致的框架变形。
