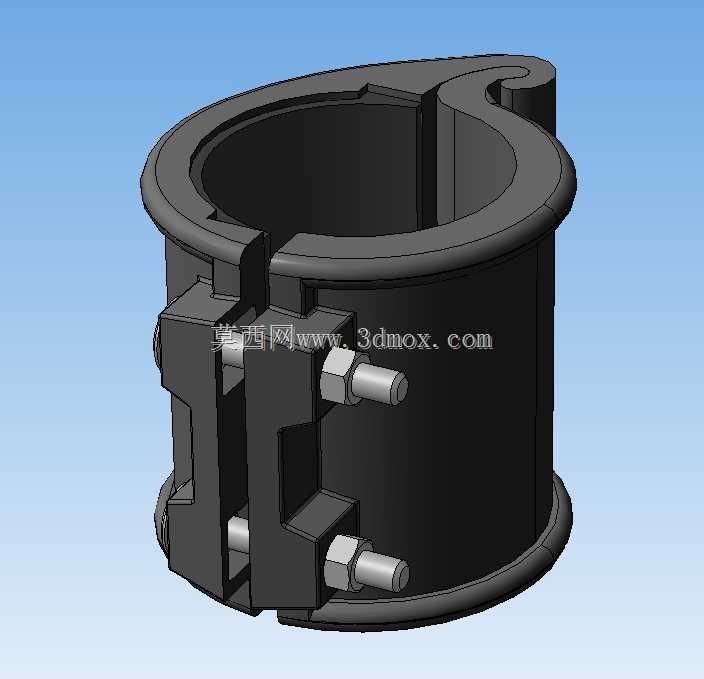

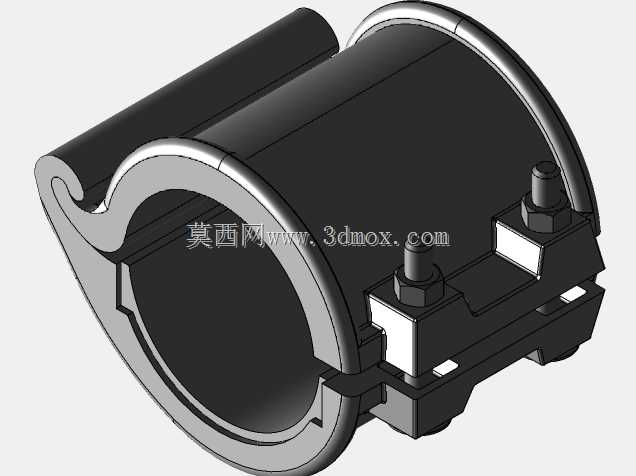

114mm管径破损排水管修复用塑料卡箍结构

在民用建筑排水、市政管网运维、工业厂区排污管线的日常抢修场景中，管道局部破损渗漏是极为常见的故障点，传统处理方式往往需要截断破损管段重新接驳，不仅作业耗时长，还需要停水停排配合，对生产生活秩序影响较大，这种抱箍式修复卡箍就是针对这类局部破损场景开发的快速抢修构件。该卡箍适配公称直径d110、实际外径114毫米的塑料排水管材，这类管材广泛应用于建筑室内排水、室外雨污分流支管、厂区生产废水排放管路中，常见破损形式包括管壁局部裂纹、接口位置密封失效渗漏、外力磕碰造成的管壁小范围破损，只要破损范围未超过卡箍包覆宽度，都可以通过该构件完成带压或者无压状态下的快速修复，无需截断管材，大幅降低抢修作业的时间成本与物料成本。从结构设计来看，卡箍采用对开式抱合结构，整体为圆柱筒形，上下两端带有外翻的限位凸边，安装时凸边可以卡在管材外壁，避免卡箍沿管材轴向移位，抱合后筒体内壁与管材外壁贴合，配合密封垫层可以完全包覆破损区域，阻断渗漏路径。锁紧结构采用对称布置的双螺栓锁紧机构，在卡箍开口侧设置两组带加强筋的锁紧座，螺栓穿入锁紧座后通过螺母逐步收紧，收紧过程中卡箍的开口侧逐步闭合，让整个筒体内壁均匀压合在管材外壁，相比单螺栓锁紧结构，双螺栓设计可以让卡箍周向的压紧力更均匀，避免局部压应力过大损伤塑料管材，也能防止单侧锁紧导致的密封间隙。卡箍的非开口侧设置了一体成型的铰接定位结构，安装时可以先将卡箍卡在管材破损位置，以铰接侧为支点转动闭合开口侧，无需全程手扶卡箍对位，单人即可完成安装作业，尤其适合井下、高空管廊这类操作空间受限的抢修场景。设计过程中充分考虑了塑料管材的形变特性，卡箍本体采用具备一定韧性的工程塑料材质，锁紧时不会像金属卡箍那样因为硬接触造成管材外壁压痕破损，同时筒体内壁预留了密封胶条的安装槽位，可根据输送介质的腐蚀特性选配橡胶、硅胶等不同材质的密封垫，适配生活污水、弱酸碱生产废水等不同排放场景。安装边界方面，该卡箍包覆段的轴向长度可覆盖100毫米范围内的管壁破损，安装时仅需要清理管材破损位置外壁的污垢、凸起，保证外壁平整即可，不需要对管材进行切割、套丝等二次加工，锁紧螺栓的操作空间仅需要预留出扳手转动的径向空间，对于排布密集的管线群也能顺利完成安装。日常运维中，这类卡箍不仅可以用于破损抢修，也可以作为管线接口位置的预防性加固件，在塑料管材的伸缩节、粘接接口位置加装，抵消管线热胀冷缩产生的轴向位移拉力，避免接口脱开渗漏。
