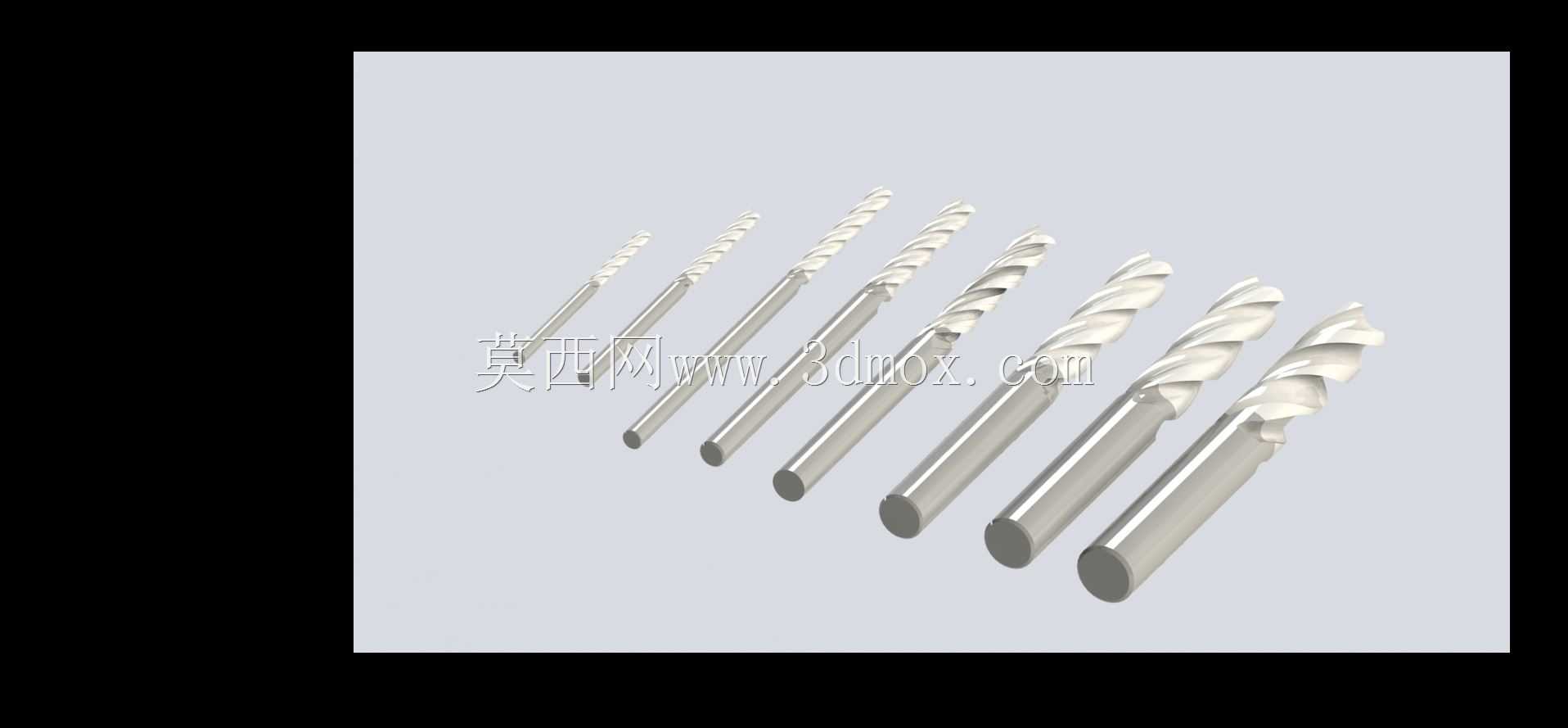

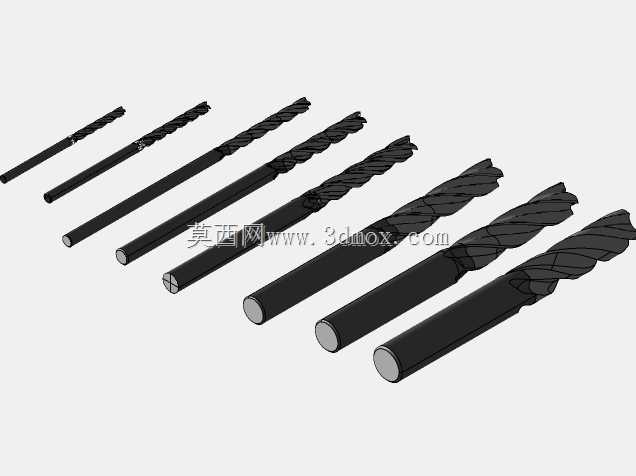

多规格直柄立铣刀三维结构设计

这套直柄立铣刀模型覆盖了从细径到大径的多规格尺寸序列，可适配不同加工场景的切削需求，在模具型腔加工、机械零件铣削、五金件开槽、平面铣削等常规机加工工序中都能对应匹配。从结构设计来看，每款铣刀都采用等螺旋角切削刃设计，螺旋槽的导程经过优化，排屑空间充足，加工塑性金属时能顺利带出切屑，避免积屑瘤卡滞在槽内影响加工表面质量，同时刃带的宽度控制在合理范围，既保证切削过程的导向稳定性，又能减少刃部与已加工表面的摩擦，降低切削热的产生。直柄部分的公差按照标准铣夹头夹持要求设计，圆柱度控制在较高精度区间，装夹时能保证同轴度，减少高速旋转时的径向跳动，避免出现让刀、振纹等加工缺陷。不同直径规格的铣刀，刃长与柄长的比例经过合理匹配，小直径规格的刃长相对较短，提升刀具刚性，避免深槽加工时出现断刀风险；大直径规格的刃长适当加长，可满足大余量铣削的吃刀深度要求。切削端的端刃设计过中心，可直接进行轴向进给钻削，无需预钻工艺孔，在型腔开粗工序中能减少换刀次数，提升加工效率。在实际设备适配中，这类直柄铣刀可装夹在立式加工中心、数控铣床、普通炮塔铣甚至小型雕刻机的ER夹头、钻夹头刀柄上，安装边界清晰，柄部直径与对应夹头的夹持范围完全匹配，伸出长度可根据加工深度灵活调整，只要保证悬伸长度不超过柄径的四倍，就能维持足够的切削刚性。从建模细节来看，螺旋槽的曲面过渡顺滑，刃口与柄部的衔接处做了应力卸荷结构，能分散切削时的应力集中，延长刀具使用寿命，柄部末端的倒角设计方便装夹时顺利导入夹头，不会刮伤夹头内壁。这类刀具在实际生产中主要用于加工碳钢、合金钢、铝合金、铜合金等常见金属材料，不同的螺旋角设计可对应不同材质的切削特性，这套模型的螺旋角选取通用加工的常用角度，适配绝大多数常规加工场景，结构细节完全还原量产铣刀的真实尺寸比例，可用于机加工工艺仿真、刀具库搭建、加工路径模拟等场景，帮助工艺人员提前验证加工干涉情况，优化走刀路径。
