多接口集成式流体管路分流连接构件

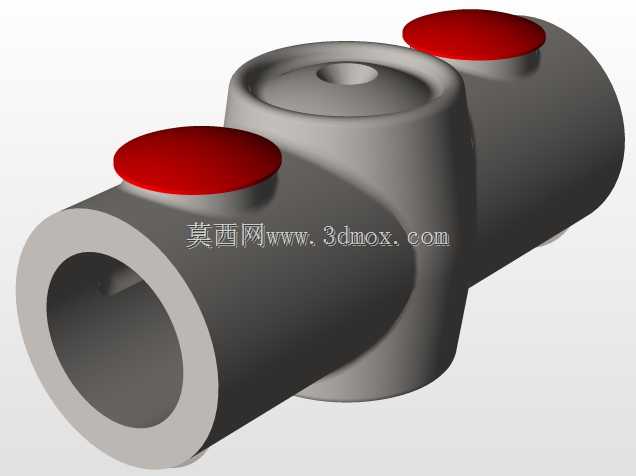

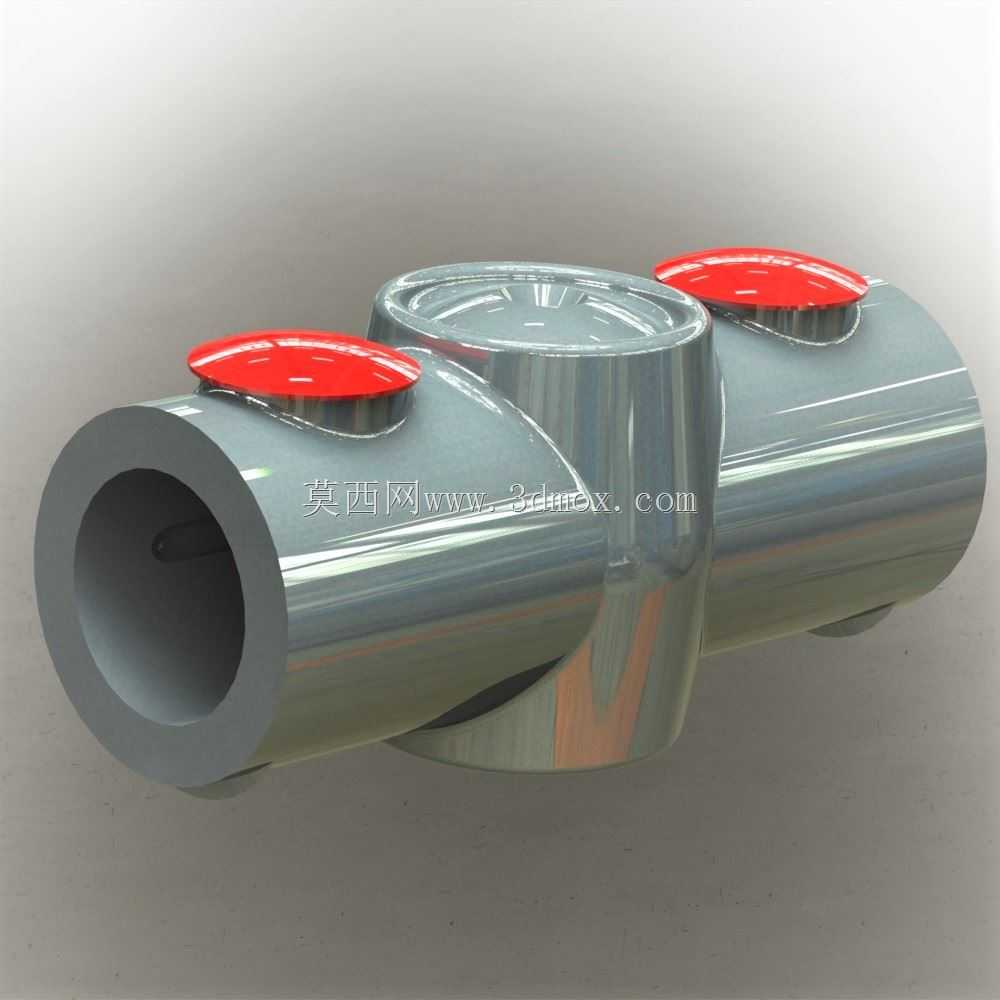

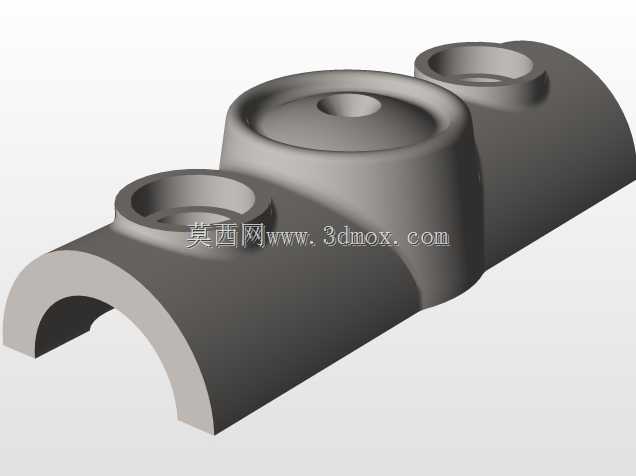

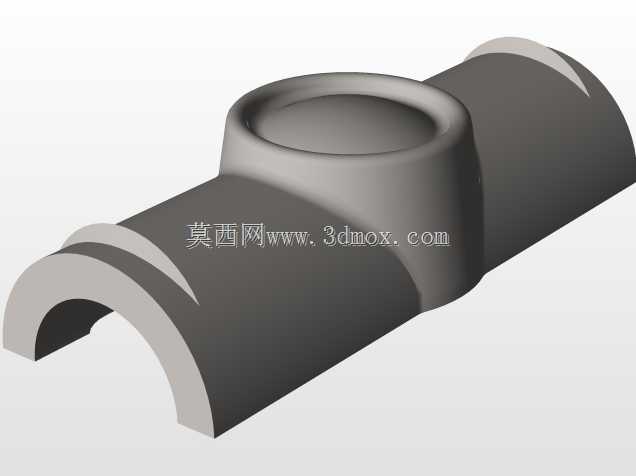

这类多通管路构件主要应用在液压动力回路、工业流体输送系统、小型换热机组的管路排布场景中，核心作用是实现单路输入流体向多个支路的精准分流，同时可在顶部预留接口加装压力检测、流量调节或者排气元件，无需额外在管路上焊接分支接头，能大幅减少管路连接点的泄漏风险。从结构设计来看，主体采用一体化锻压成型的流道结构，避免拼接式结构存在的应力集中问题，主流道为等径直通设计，保证流体经过时的压损控制在合理区间，三个顶部接口的流道均做了圆弧过渡处理，不会出现直角流道造成的紊流、局部阻力过大问题，适配水、液压油、低粘度润滑介质等多种流体的输送需求。设计阶段优先考虑了现场安装的操作空间，主体外轮廓做了圆弧倒角处理，没有尖锐凸起结构，在狭窄的设备舱内排布时不会剐蹭相邻管路或者线缆，两端的连接接口采用标准圆柱管螺纹基准，可直接对接同规格的硬管或者软管接头，不需要额外加工过渡转接头。顶部的三个接口端面做了精加工密封面处理，可适配O型圈端面密封或者组合垫密封，在1.6MPa额定工作压力下不会出现渗漏问题，接口的中心距尺寸经过反复校核，保证安装阀类元件时扳手有足够的操作空间，不会出现相邻元件干涉无法拧紧的情况。实际选型使用时，需要注意主流道的通径要和系统主管路通径匹配，避免通径突变造成的流量不足问题，安装时要保证构件的固定支撑点设置在主体加厚部位，不能以顶部接口作为受力支撑点，避免长期受管路振动影响造成接口开裂。流道内壁的粗糙度控制在Ra1.6以内，减少流体介质在流道内的残留，对于有洁净度要求的流体输送场景，也能降低介质残留造成的污染风险。这类构件相比传统焊接式多通接头，不需要现场做焊接、探伤、防锈处理，直接装配即可使用，能大幅缩短设备管路装配的周期，也避免了焊接缺陷带来的后期泄漏隐患。
