带机械爪的全向轮移动机器人结构设计

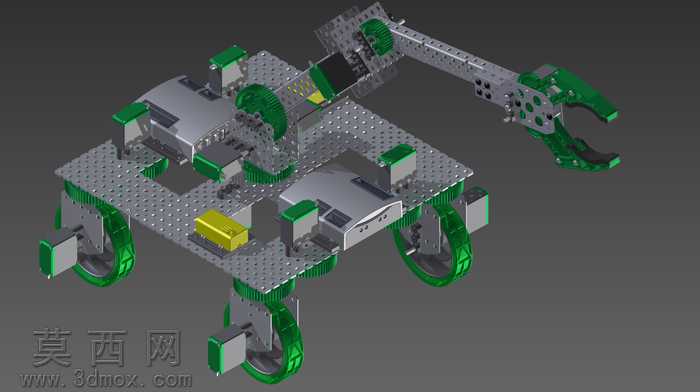

本作品为具备全向移动能力与作业执行端的轮式机器人结构，建模过程中采用参数化设计思路完成整体装配搭建，首先以带密集安装孔的铝制多孔平板作为移动底盘基座，该基座预留了通用安装位，可灵活适配各类功能模块的加装需求。底盘的行走单元采用四组麦克纳姆轮布局，每组轮组配套独立的驱动与转向传动结构，轮体采用高摩擦系数的绿色橡胶材质，轮毂与连接支架采用硬质金属材质，通过多组齿轮传动结构实现动力的精准传递，可完成顺倾转向等特殊移动动作，支持平台在狭小空间内完成任意方向的平移、原地旋转等复杂移动动作。在底盘上方搭载了多自由度机械臂结构，机械臂采用多孔型材拼接而成，臂段之间通过铰接结构连接，末端配备夹爪式执行器，可完成简单的抓取作业，该机械爪结构为拓展加装的趣味功能模块，可根据实际使用需求更换不同的末端执行件。底盘上还预留了电控模块、电源模块的安装位置，黄色的电源模块、银灰色的控制驱动模块均按照走线最优、重心居中的原则排布在底盘平面上，保障平台移动过程中的稳定性。建模过程中对所有传动配合部位做了约束校验，确保轮组转动、机械臂摆动、夹爪开合等动作均无干涉，各部件的装配关系完全符合实际机械加工与装配的工艺要求，材质区分清晰，金属结构件的金属质感、橡胶轮的弹性质感、塑料电控外壳的哑光质感均通过材质参数调整实现了真实还原，整体结构兼顾了移动灵活性与功能拓展性，可作为全向移动机器人研发、机械教学演示的参考结构。
