气动平行夹持式机器人拾料抓手结构

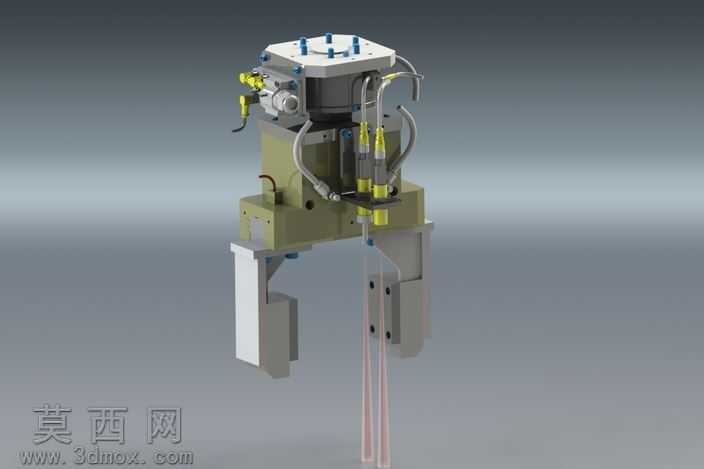

本模型为机器人拾料作业专用的气动平行夹爪末端执行器，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循气动执行元件的装配逻辑与机械传动的公差配合要求，对每一处结构细节都做了完整还原。整体结构从上至下分为安装法兰、气动驱动主体、传动导向模块、夹持指爪四个核心部分：顶部安装法兰设置多组均匀分布的安装孔位，可适配主流工业机器人的末端安装接口，法兰与驱动主体之间设置密封定位结构，保证装配同轴度与连接刚性。驱动主体集成了气动阀组、气路接口与动力转换结构，外置的快插式气路接头采用标准化尺寸建模，还原了真实气动元件的接口形态，侧置的阀组模块完整呈现了气路控制的布局逻辑，管线走向做了合理的弯曲弧度处理，避免生硬直角转折，还原实际装配中的管线排布状态。传动导向模块采用双导轨平行导向结构，建模时还原了导轨滑块的配合间隙特征，保证夹爪开合过程的运动平顺性，避免夹持过程中出现偏摆错位。末端夹持指爪采用L型结构设计，指爪接触面预留了防滑结构的安装位，可根据拾取物料的材质特性更换不同的防滑垫块，适配不同表面特性的工件拾取需求。渲染阶段采用工业机械常用的金属与工程塑料材质体系：安装法兰、导向导轨、夹持指爪等受力结构件采用阳极氧化铝与不锈钢材质，调整材质的金属粗糙度与反射参数，还原金属加工件的细腻磨砂质感；气动阀体、接头等标准件采用哑光工程塑料与镀锌金属材质，区分不同元件的材质视觉差异；气路管线采用半透明聚氨酯软管材质，添加轻微的折射与柔化反光效果，还原软管的真实视觉特性。场景布光采用三点布光逻辑，主光源从侧上方投射，打出结构的明暗层次，辅助光源补全暗部细节，避免深色结构出现死黑区域，顶部轮廓光勾勒模型整体轮廓，突出各部件的装配层级关系，背景采用渐变中性灰背景，弱化环境干扰，将视觉焦点集中在夹爪结构本身。设计过程中充分考虑了实际工业场景的使用需求：整体结构紧凑，在保证夹持行程与夹持力的前提下尽可能缩小整体体积，减少机器人末端的负载占用；平行夹持的运动形式可适配规则块状、轴类等多种形态的工件拾料作业，气路内置式布局减少了外置管线的冗余，避免作业过程中管线与周边设备发生剐蹭干涉；各模块化结构均可独立拆卸，方便后期维护与易损件更换，指爪部分的快换结构设计可快速更换不同规格的夹持指，适配多品种小批量的拾料作业需求，整体结构符合自动化拾料工位的实际使用逻辑，可直接用于机器人拾料工作站的方案布局演示、结构原理教学以及后续的工程细化设计参考。
