三级减速闭式齿轮变速箱结构设计

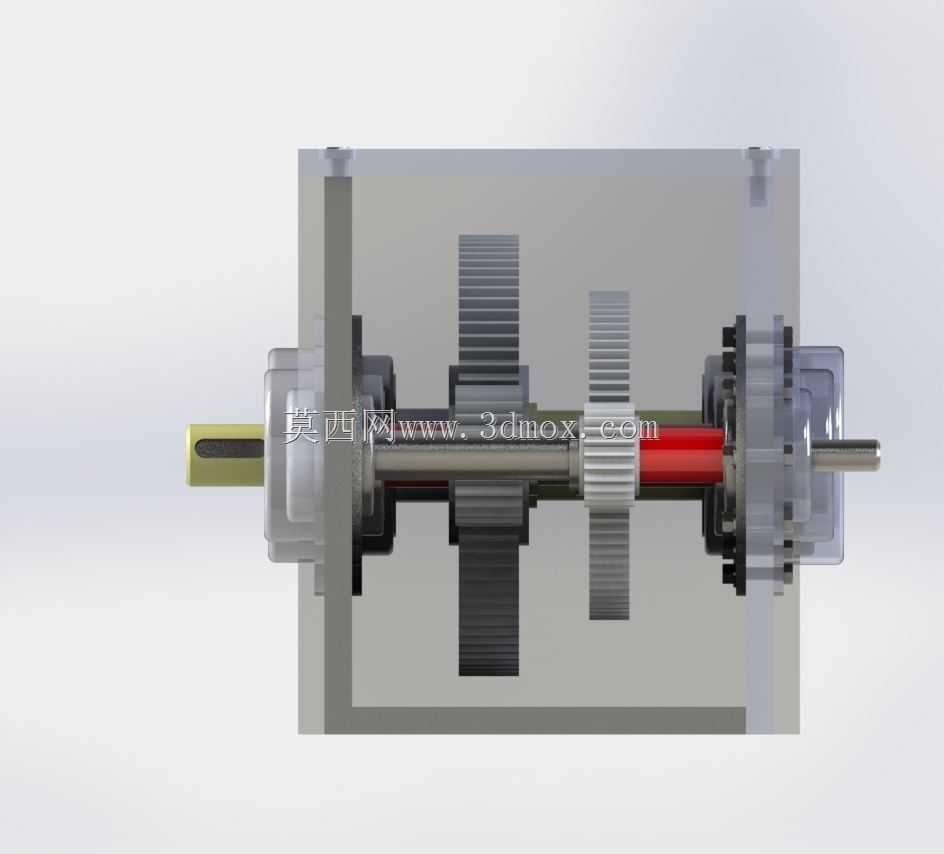

这款三级减速闭式齿轮箱，核心采用2个大齿轮与2个小齿轮的啮合配对方案，设计传动比为3，可将输入端的高转速稳定降至目标输出转速，适配多数需要低转速大扭矩输出的中小功率传动场景。从实际应用来看，这类减速齿轮箱常被配套在小型输送设备、轻工生产流水线、非标自动化专机的动力传输环节，也可作为小型机床辅助进给机构的动力减速单元，能在常规工业环境下长期稳定传递扭矩，抵消输入端的转速波动，让输出端的运转更平顺。

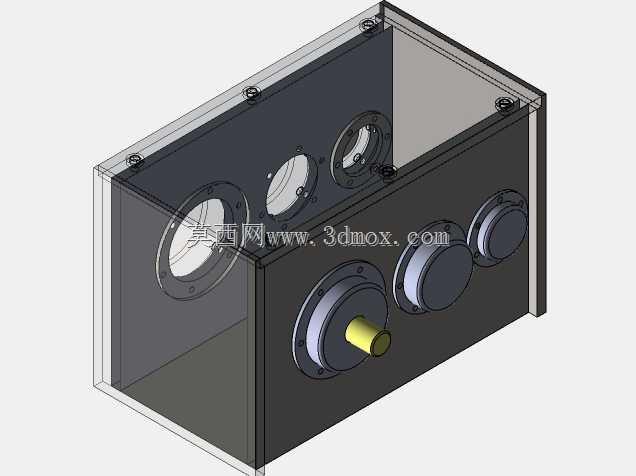

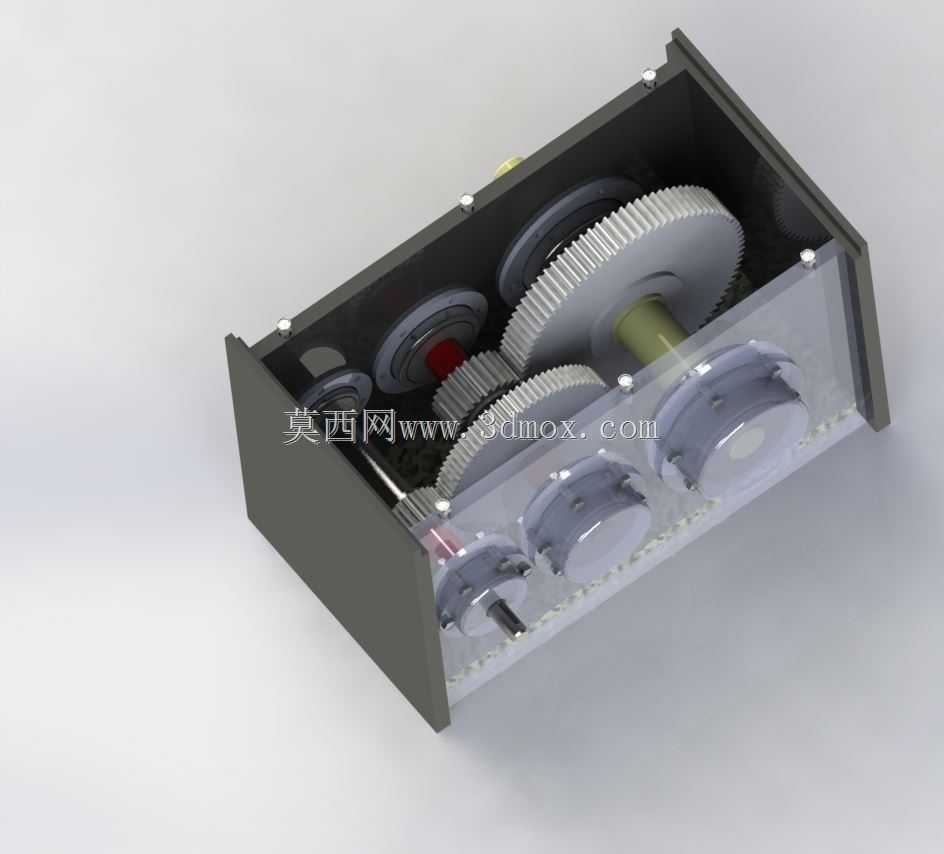

设计过程中优先考虑了闭式箱体的防护特性，箱体采用拼接式结构，侧面设置透明观察端盖，无需拆解箱体即可直接观察内部齿轮的啮合状态、润滑油脂的存量与色泽，日常巡检维护的效率更高。内部齿轮的参数经过严谨的啮合计算，齿宽、模数、压力角均匹配3倍减速比的载荷需求，齿侧间隙控制在合理公差范围内，既避免运转过程中出现卡滞、打齿问题，也能减少回程误差对传动精度的影响。输入轴与输出轴的轴伸端均设置了轴封结构，可防止内部润滑脂泄漏，同时阻挡外界粉尘、切削碎屑进入箱体内部磨损齿面，延长齿轮副的使用寿命。

安装边界方面，箱体外部预留了标准化的安装固定孔位，孔位间距按照通用传动部件的安装规范设计，可直接适配多数常规设备的安装基面，无需额外加工转接板。轴伸的直径、键槽尺寸均符合通用传动接口标准，可直接匹配标准联轴器、带轮等外接传动件，不需要额外定制转接零件。箱体的外形轮廓做了倒角处理，没有尖锐凸起，在设备内部安装时不会干涉周边的管线、其他结构件，整体占用空间紧凑，适合在安装空间有限的设备内部布置。

从结构细节来看，内部的传动轴均配套了对应规格的滚动轴承，轴承安装位的同轴度公差经过严格校核，可保证齿轮啮合时齿面接触均匀，避免偏载导致的齿面异常磨损。齿轮与轴之间采用平键连接传递扭矩，轴向通过轴用挡圈限位，防止运转过程中齿轮出现轴向窜动，保证啮合位置始终处于设计状态。箱体的合箱面设置了密封槽，装配时加装密封垫即可保证箱体的密封性，避免润滑介质渗漏。
