带有限元分析的DIN标准直齿圆柱齿轮

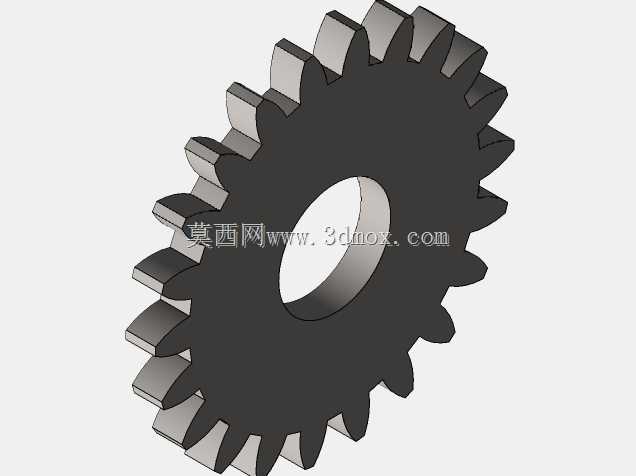

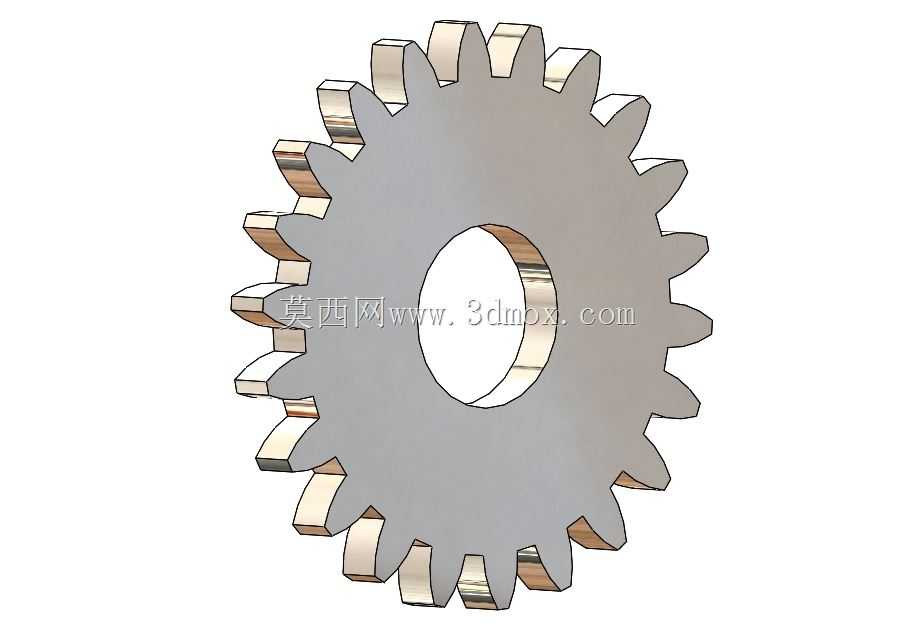

在常规的机械传动系统设计中，直齿圆柱齿轮是应用最为广泛的动力传递构件之一，这款符合DIN标准的直齿轮，在建模阶段就同步完成了有限元分析环节，能直接为结构设计人员提供可靠的应力分布参考，省去了重复建模再导入仿真模块的冗余步骤。从实际应用场景来看，这类标准直齿轮常被用在中小载荷的平行轴传动场合，比如轻工设备的动力输送单元、小型机床的进给传动链、自动化生产线的分度机构中，依靠轮齿的精准啮合实现恒定传动比的动力传递，相比斜齿轮它没有轴向力，对支撑轴承的选型要求更低，安装调试的难度也更小。

从设计思路上看，这款齿轮完全遵循DIN标准的齿形参数规范，齿廓采用标准渐开线，齿顶高、齿根圆角都按照标准取值，避免了非标齿形带来的啮合干涉、传动噪音过大等问题。建模过程中特意保留了齿根的过渡圆角特征，这也是有限元分析能得到准确结果的关键——很多工程师在做齿轮建模时会简化齿根圆角，导致仿真得到的齿根弯曲应力结果比实际值偏小，后续实际使用时容易出现断齿故障。中心的安装孔采用光滑通孔设计，适配常见的平键连接或者过盈配合安装方式，安装孔的轴向长度与齿宽保持一致，能保证与轴配合时的接触面积足够，避免传动过程中出现应力集中导致的孔壁压溃。

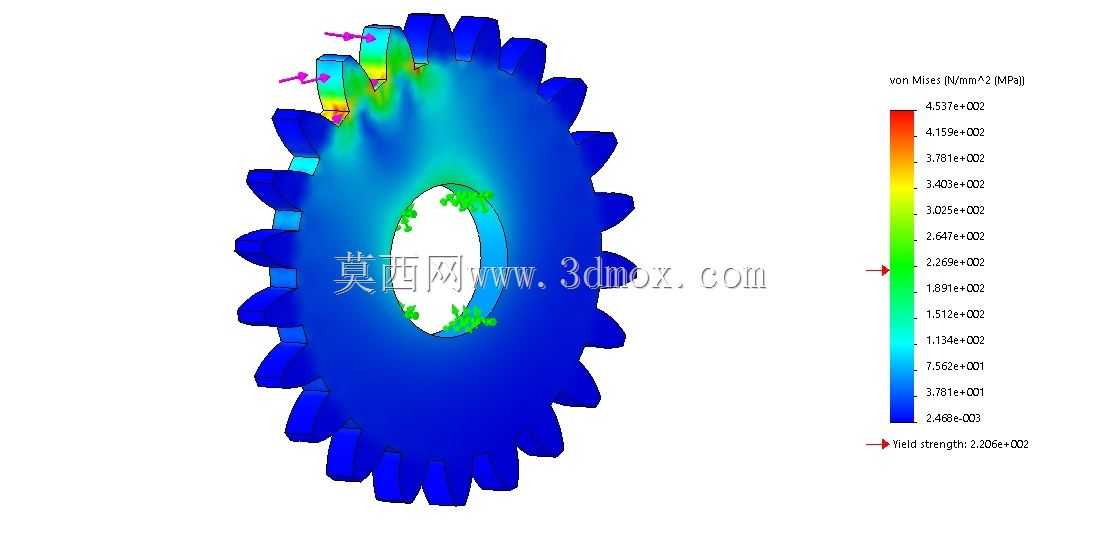

从功能特性上来说，配套的有限元分析结果覆盖了额定载荷下的齿面接触应力、齿根弯曲应力分布，能直观看到轮齿在啮合过程中的应力集中区域，设计人员可以直接参考这些结果判断齿轮的强度裕度，也能根据实际工况的载荷变化快速调整参数，比如当实际传递扭矩比额定值高20%时，可以直接对照应力云图判断是否需要增大模数、加宽齿宽，或者更换强度更高的材料。外形尺寸上，齿轮的齿顶圆、分度圆、齿根圆都严格匹配DIN标准的对应模数规格，安装时不需要额外做适配加工，只要轴径与中心孔匹配、键槽尺寸对应就能直接装配，和同标准的配对齿轮啮合时侧隙也在标准范围内，不会出现卡滞或者侧隙过大导致的回程误差问题。

在实际设备选型过程中，这类带仿真结果的标准齿轮模型能大幅缩短设计周期，设计人员不需要从零开始计算齿形参数、校核强度，只要确认传动比、额定扭矩、安装尺寸匹配就能直接选用，尤其适合非标自动化设备的快速设计场景，能有效减少前期的计算工作量，也能降低因为参数计算错误导致的零件报废风险。需要注意的是，使用时要根据实际工况的载荷特性确认润滑方式，开式传动要定期补充润滑脂，闭式传动要匹配对应的润滑油粘度，才能保证齿轮的使用寿命达到设计预期。
