车床钻夹头用卡盘锁紧扳手结构

在普通车床、台式钻床的日常加工作业场景中，这类卡盘锁紧扳手是操作工人手边最常用的工装辅具之一，主要作用是完成钻夹头的松紧调节，实现钻头、铰刀等孔加工刀具的装夹与拆卸。从实际使用场景来看，不管是卧式车床尾座上的钻夹头，还是台式钻床主轴端的钻夹头，都需要通过这类扳手插入夹头侧面的锁紧孔，带动内部的锥齿轮副转动，从而驱动夹头的卡爪做径向开合动作，完成刀具的夹紧或者松开。

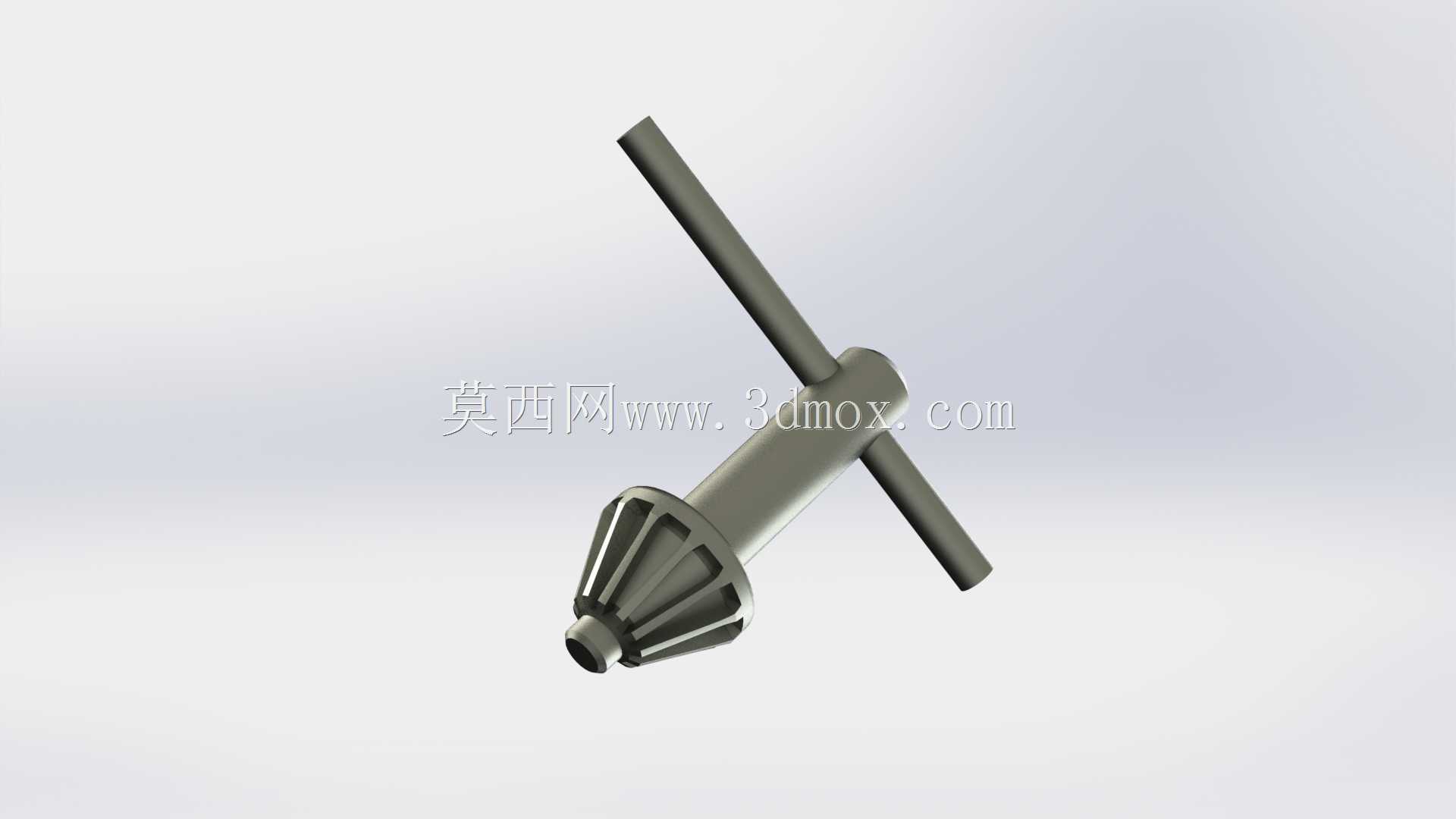

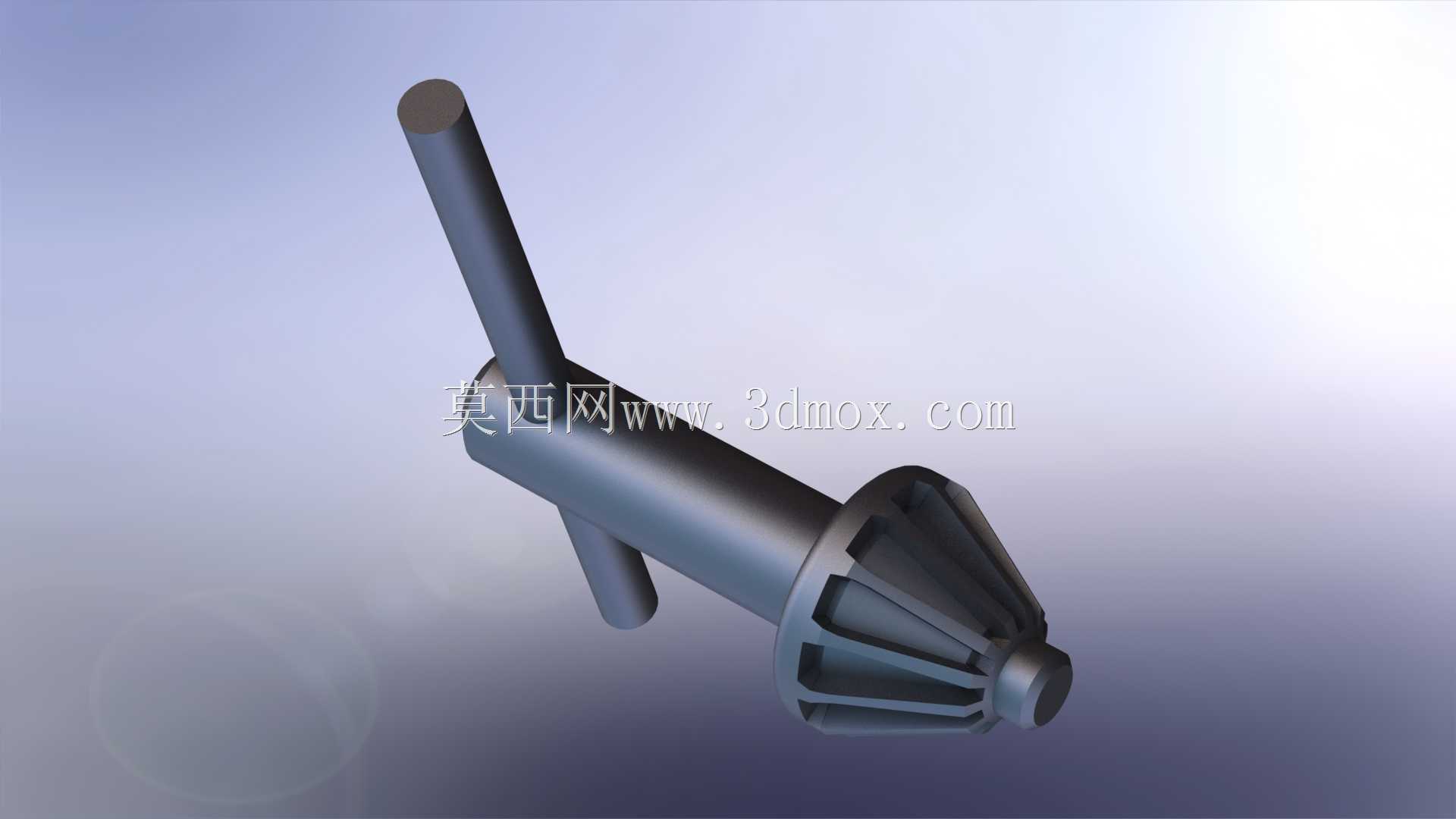

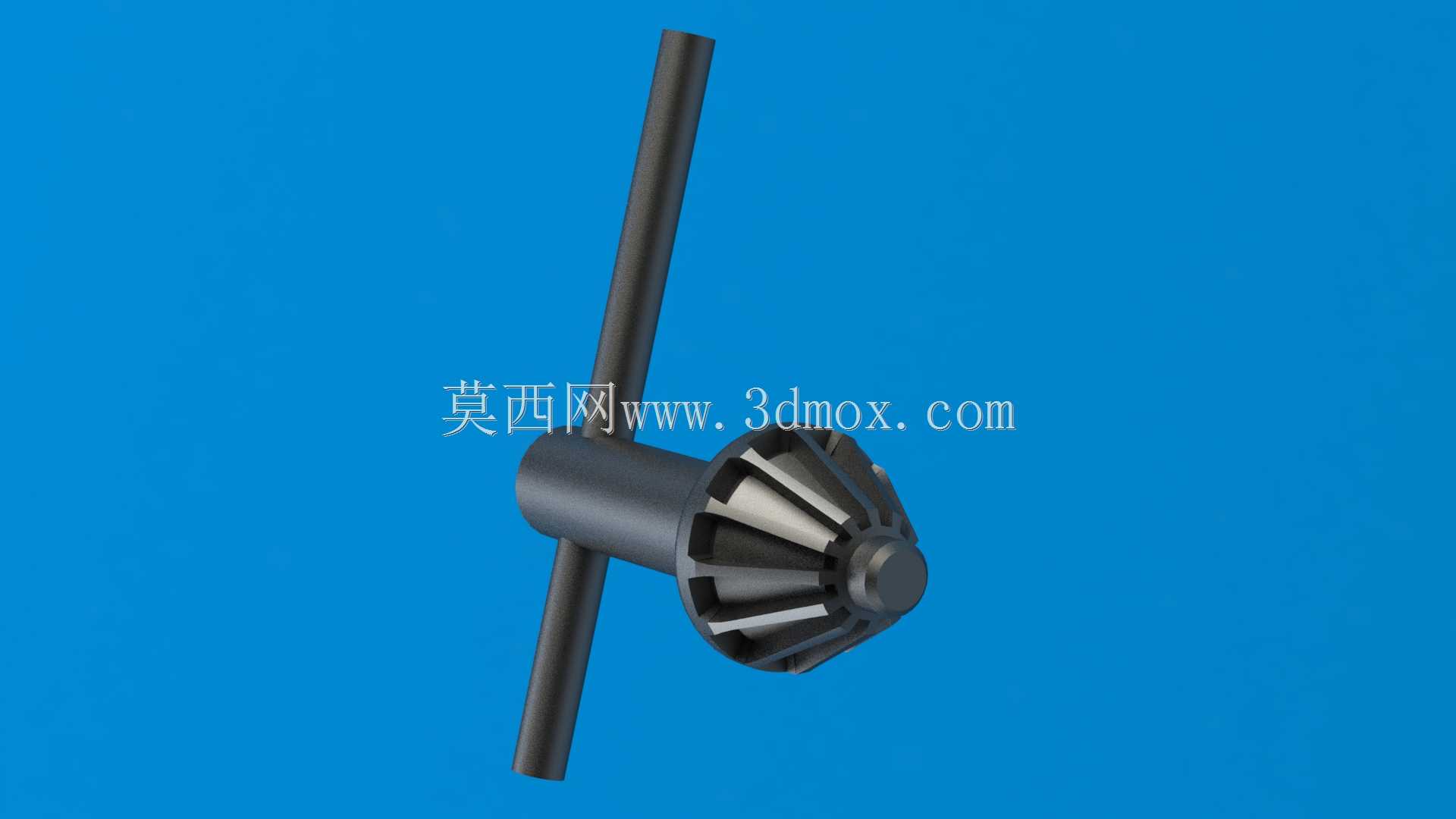

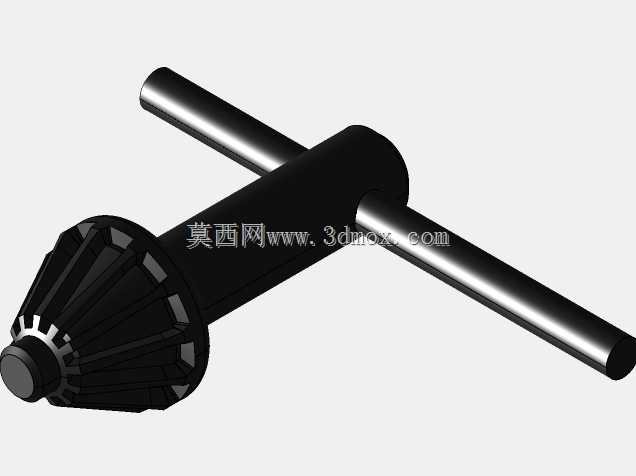

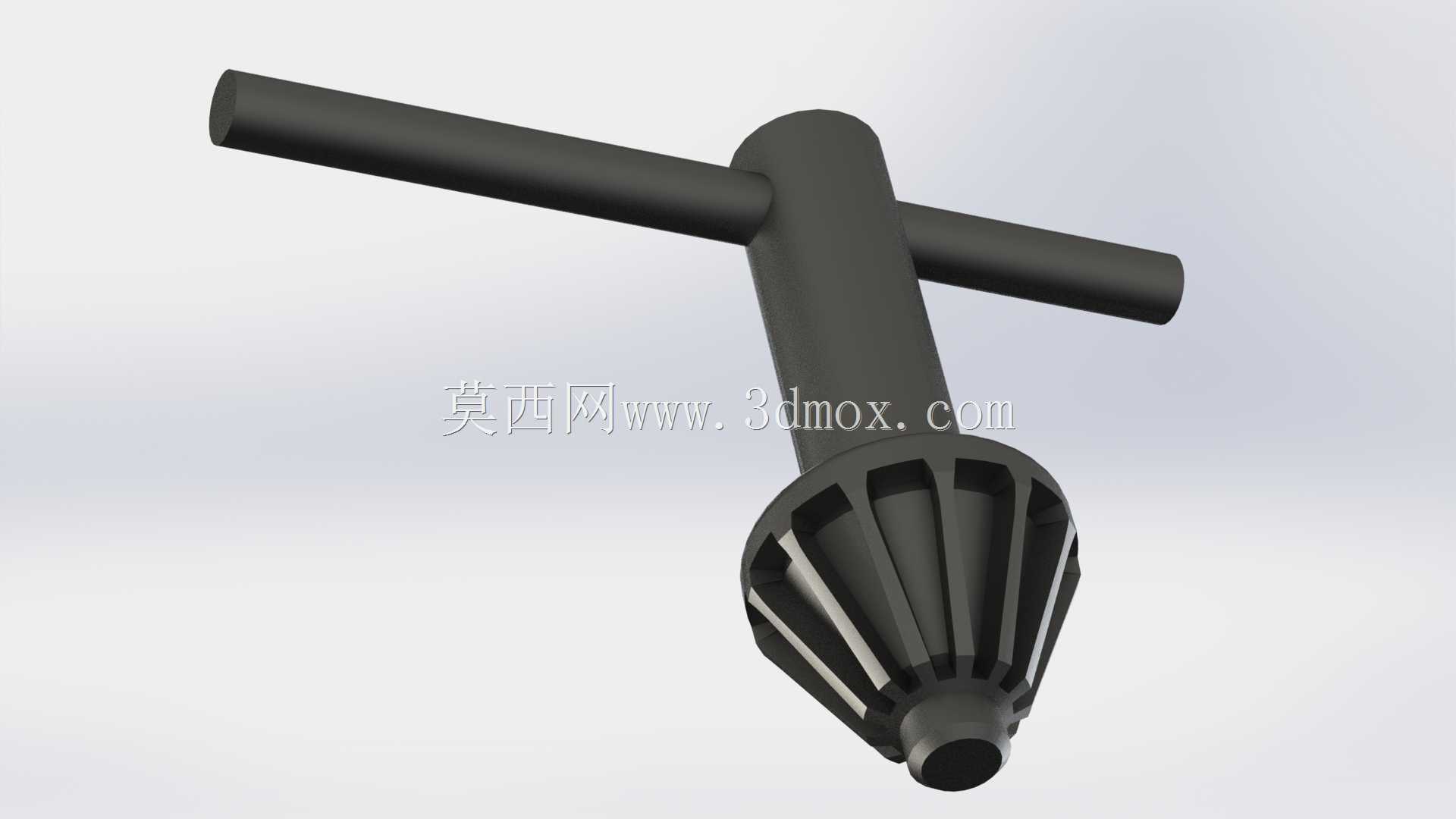

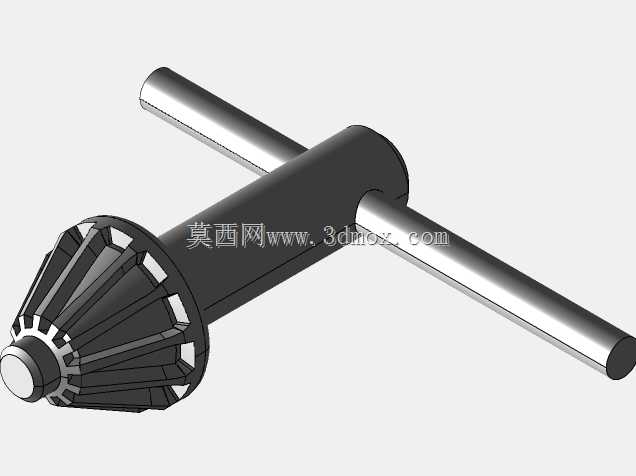

从结构设计思路来看，这款扳手采用了T型整体式布局，横向的握杆为操作人员施加扭矩提供了足够的力臂，不需要额外加接延长杆就能满足常规钻夹头的锁紧力矩需求，握杆表面做了滚花防滑处理，即便手上沾有切削液或者金属切屑，也能稳定握持不会打滑。端部的锥齿轮齿形经过参数匹配，和市面上主流规格的扳手式钻夹头伞齿轮完全啮合，不会出现滑齿、卡滞的问题，齿轮根部做了圆角过渡处理，能有效降低反复承受扭矩时的应力集中，避免齿部断裂失效。

从尺寸与安装边界来说，这款扳手适配的是常见的中小规格钻夹头，对应夹持范围覆盖1/4英寸、3/8英寸、1/2英寸的常规夹头规格，使用时只需要将端部锥齿轮对准夹头侧面的伞齿轮孔插入，确保齿部完全啮合后就可以转动握杆操作，不需要额外的定位或者固定结构。日常使用中要注意，锁紧刀具时不要过度施加冲击力，避免夹头内部螺纹或者齿轮受损，松开时如果夹头因为切削受力过紧，可以轻轻敲击握杆端部辅助松动，不要用加力管套在握杆上强行施力，防止握杆弯曲变形或者齿部崩断。

这类扳手的结构看似简单，但齿形参数、握杆长度、齿轮与杆部的同轴度都直接影响使用手感和寿命，建模过程中需要严格匹配对应夹头的齿轮模数、齿数以及啮合角度，确保装配后转动顺畅无卡滞，握杆与主体的连接采用过盈压装加销钉固定的结构，能承受大扭矩下的载荷，不会出现握杆脱落的问题。在机加工车间的日常运维中，这类扳手属于消耗类辅具，合理的结构设计能大幅降低更换频率，减少因为工具失效导致的装夹辅助时间浪费。
