塔斯拉玛双工位刀具研磨设备结构

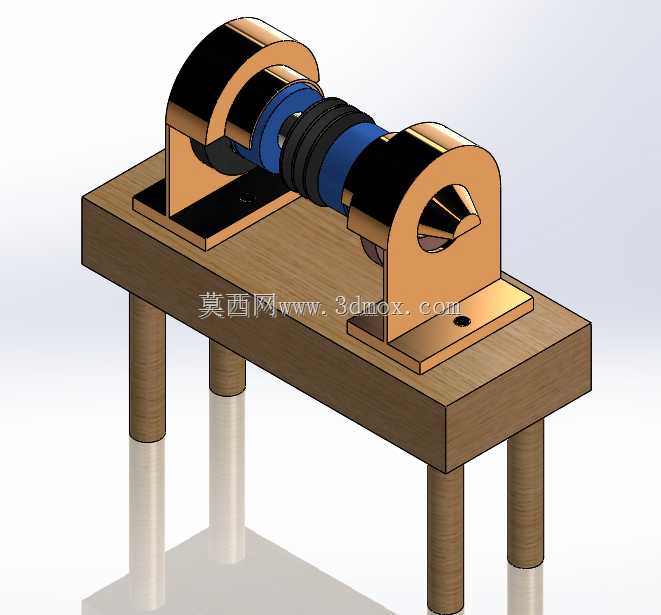

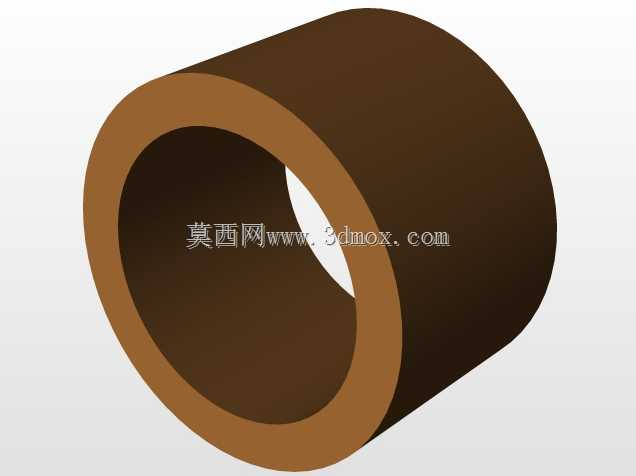

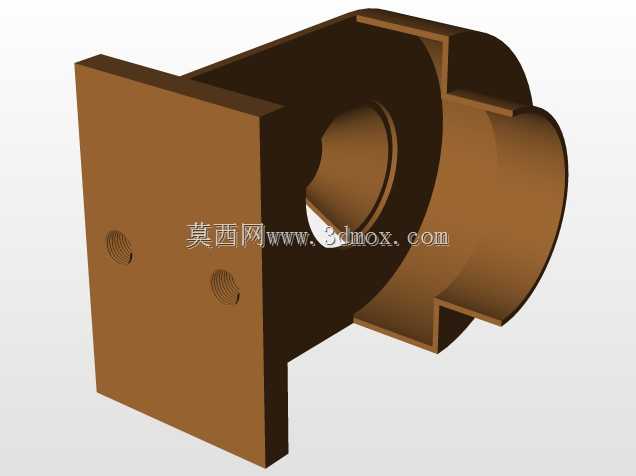

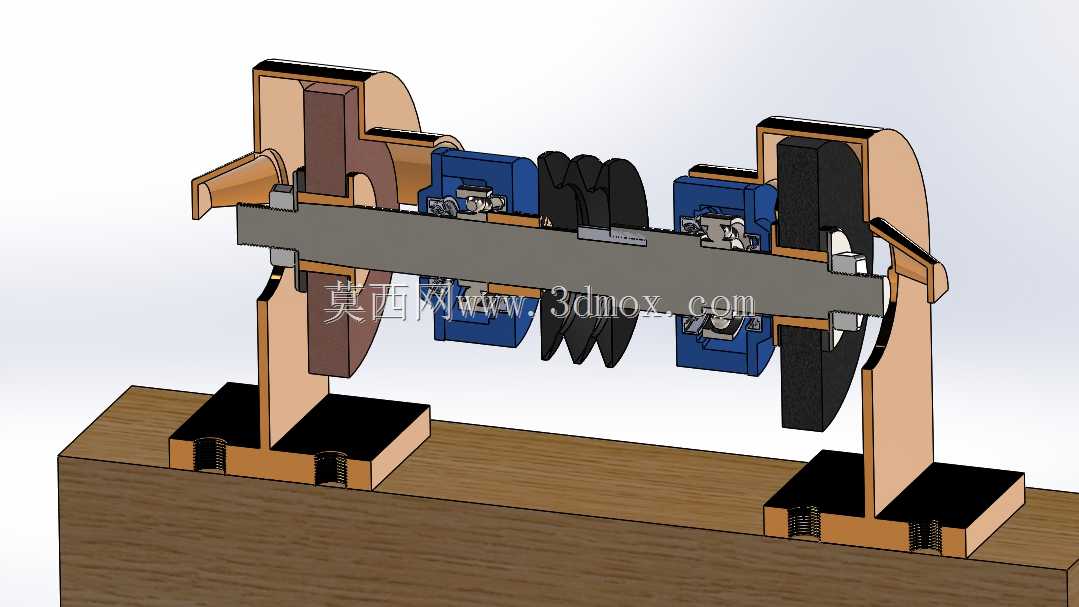

这款双工位研磨设备主要面向小型加工车间、五金修磨工位的刀具刃磨场景，可同时适配不同类型切削刀具的端面、斜面刃口修磨作业，替代传统单工位手持修磨的低效作业模式，降低人工修磨的刃口角度偏差问题。从结构布局来看，设备采用卧式通轴设计，主轴横跨两个对称布置的磨削工位，两端通过带减震衬套的立式支座固定在木质安装基座上，支座与基座之间预留了螺栓调节间隙，可通过底部的锁紧螺栓调整主轴的水平度，补偿长期运行带来的支座沉降偏差，安装时需保证基座平面平面度误差不超过0.1mm/m，避免主轴挠曲变形影响磨削精度。

主轴上依次布置有两组磨削组件，每组组件包含砂轮固定座、角度调节块、进给导向结构，其中靠近外侧的工位适配粗磨砂轮，内侧工位适配精磨抛光轮，两个工位的砂轮间距经过优化，操作人员可在不更换砂轮的情况下完成刀具从粗磨到精抛的全流程修磨，减少换件辅助时间。角度调节块采用燕尾槽导向结构，可实现0-45度范围内的刃磨角度无级调整，锁紧后角度重复定位精度可控制在0.2度以内，满足普通车刀、刨刀、小型木工刀具的刃磨角度要求。

设备的传动结构内置在主轴中部的防护壳体内，采用带张紧调节的带轮传动结构，可根据磨削材质调整主轴转速，粗磨硬质合金刀具时调低转速保证磨削扭矩，精磨高速钢刀具时调高转速提升刃口光洁度。两侧的立式支座上方设置有可开合的防护挡板，磨削作业时挡板可阻挡砂轮碎屑飞溅，同时不影响操作人员观察刃磨接触位置，挡板与支座之间采用快拆销轴连接，更换砂轮时可快速拆卸挡板，缩短维护时间。

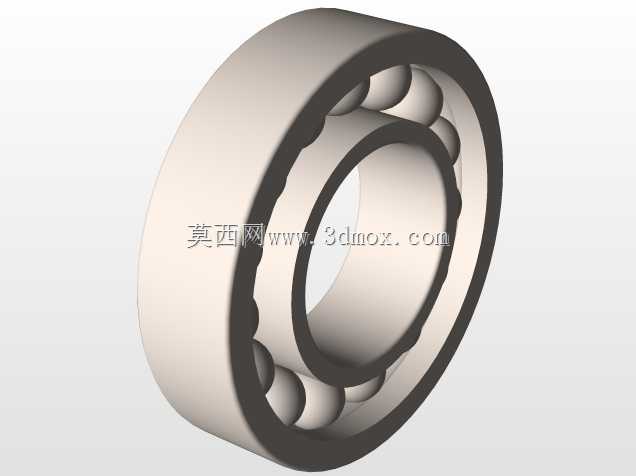

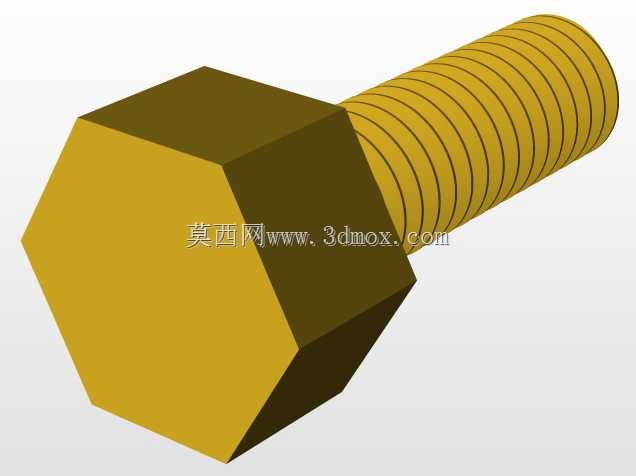

从安装边界来看，设备整体横向跨度适配常规1.2米宽度的工作台安装，基座底部预留的四个安装孔位可直接通过T型螺栓固定在标准工作台上，无需额外制作安装底座，设备运行时的动载荷较小，普通混凝土地面搭配标准工作台即可满足安装刚度要求，无需额外做减震基础。设计时充分考虑了小型加工场所的使用需求，整体结构没有冗余的复杂部件，日常维护仅需定期检查主轴轴承润滑状态、砂轮磨损情况即可，不需要专业的设备维护人员即可完成日常保养作业。双工位的布局设计也可支持两名操作人员同时在两侧工位进行不同类型的刀具修磨作业，提升设备的利用率，适合小型五金加工厂、木工车间、刀具修磨门店的日常使用场景，相比大型全自动刃磨设备，该结构的设备占地更小、操作门槛更低，适配小批量多品种的刀具修磨需求。
