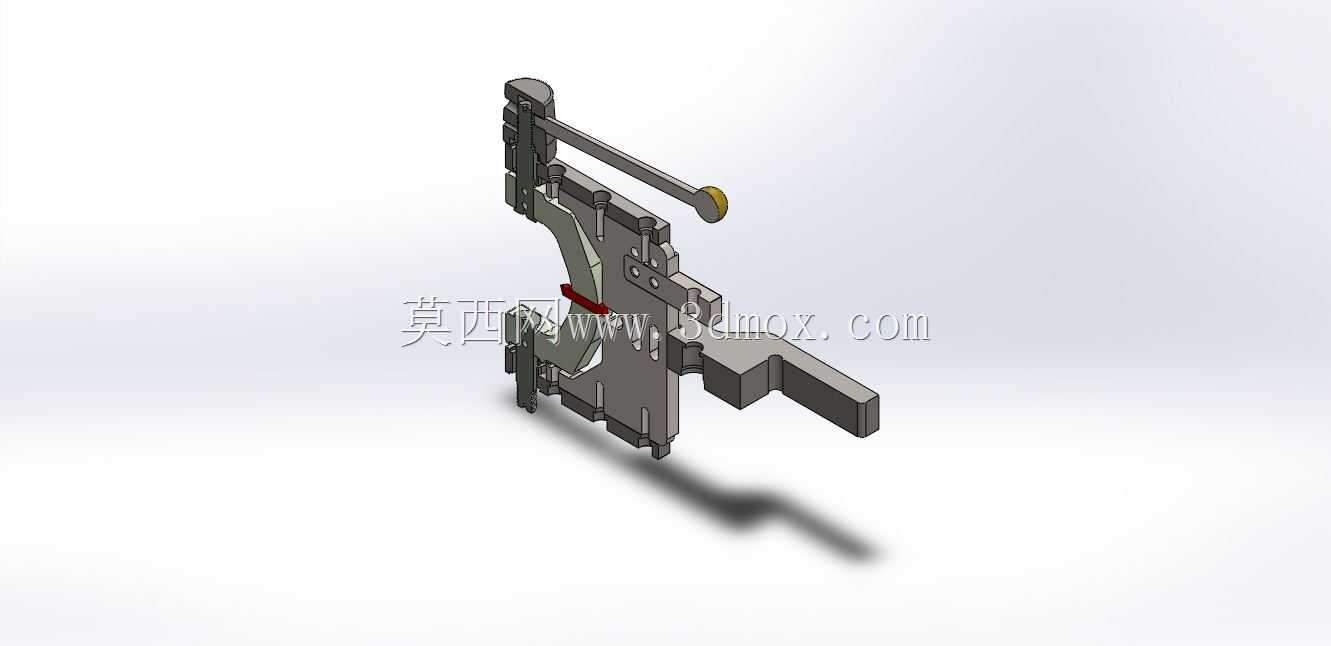

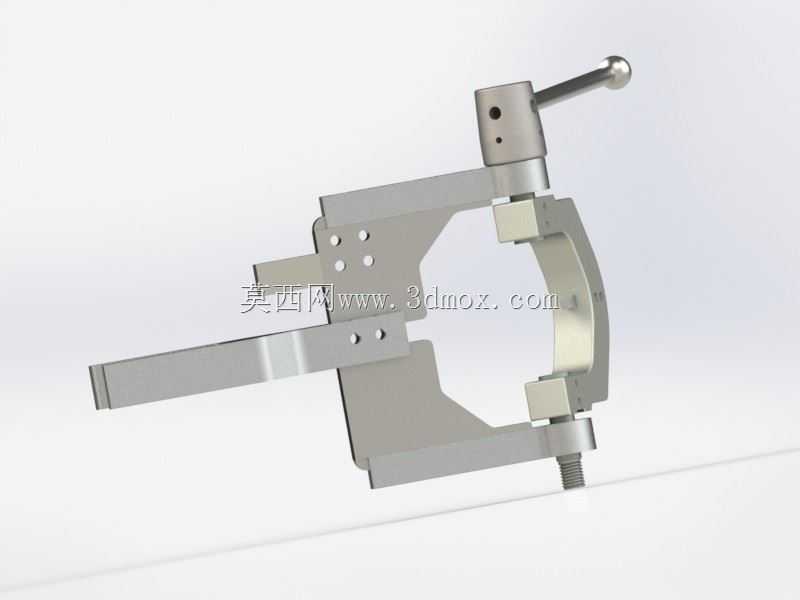

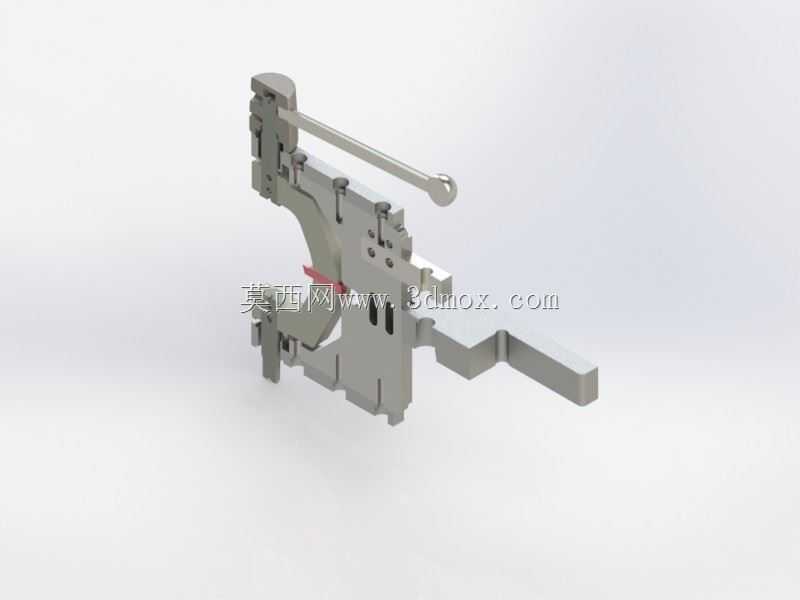

工业夹持式定位工装机械结构

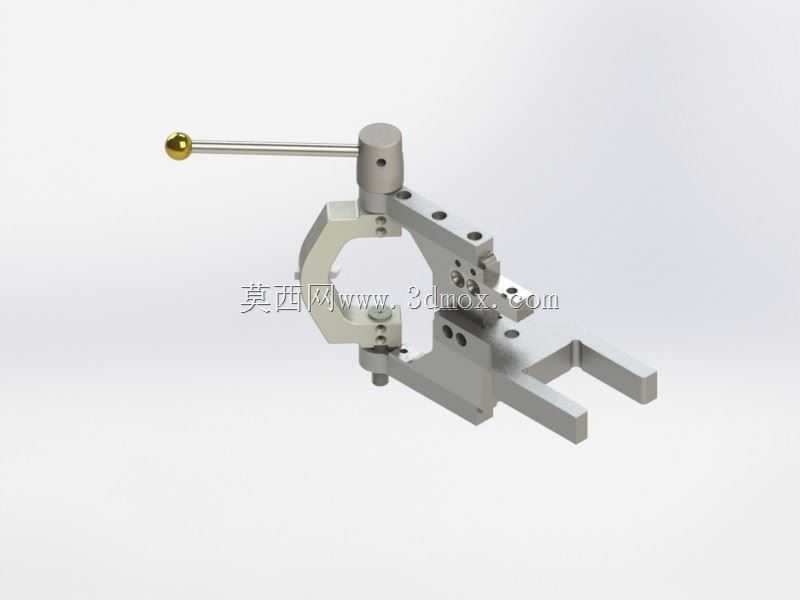

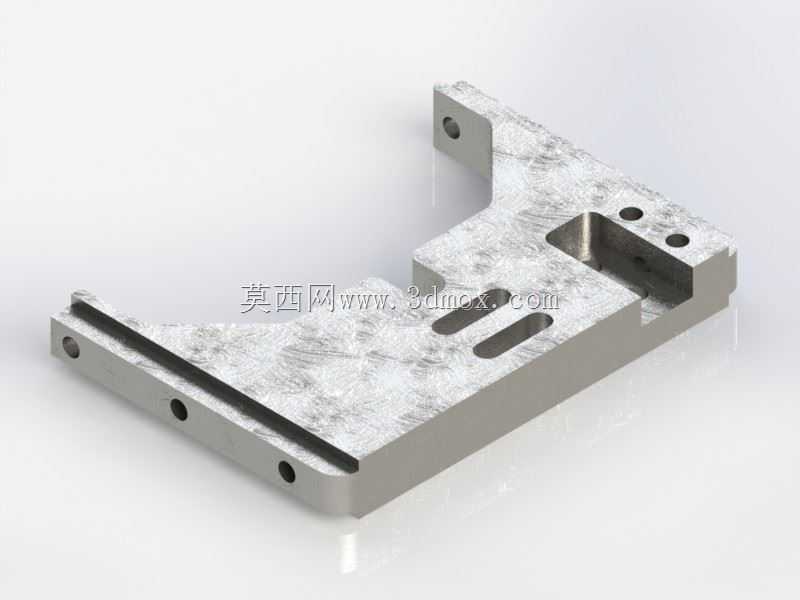

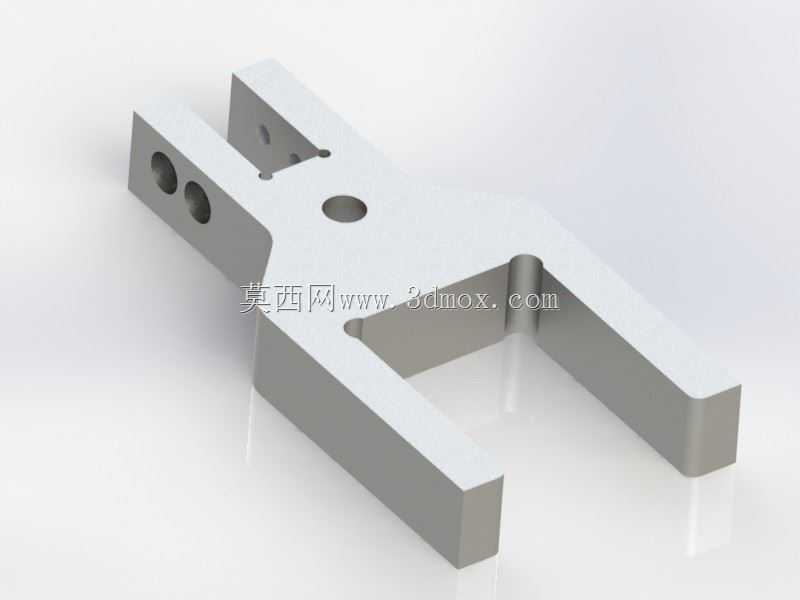

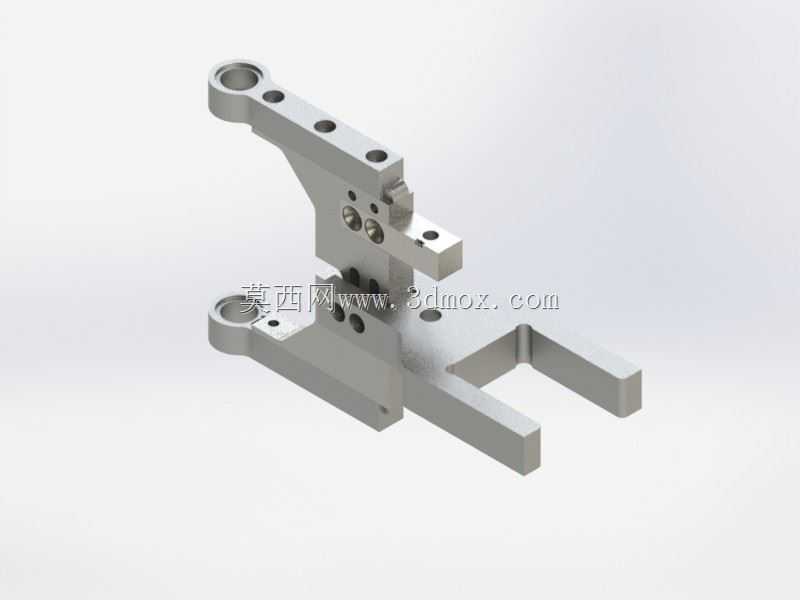

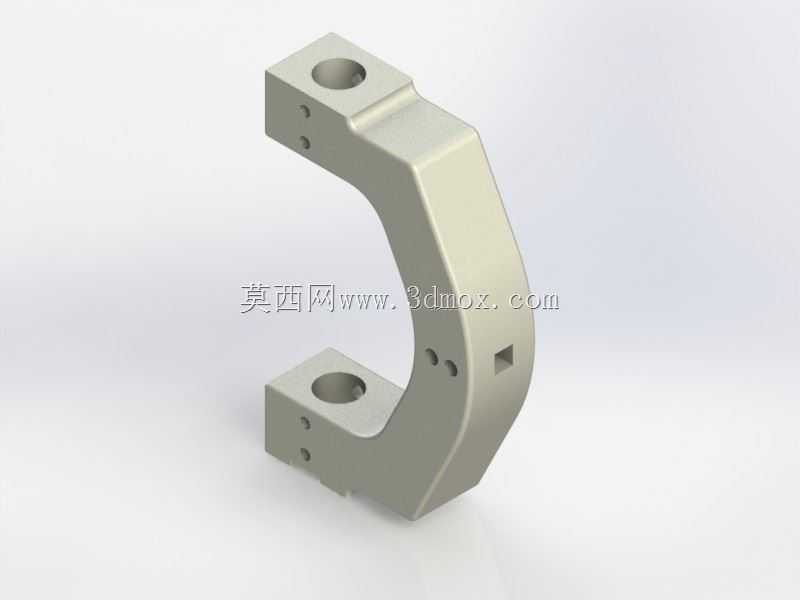

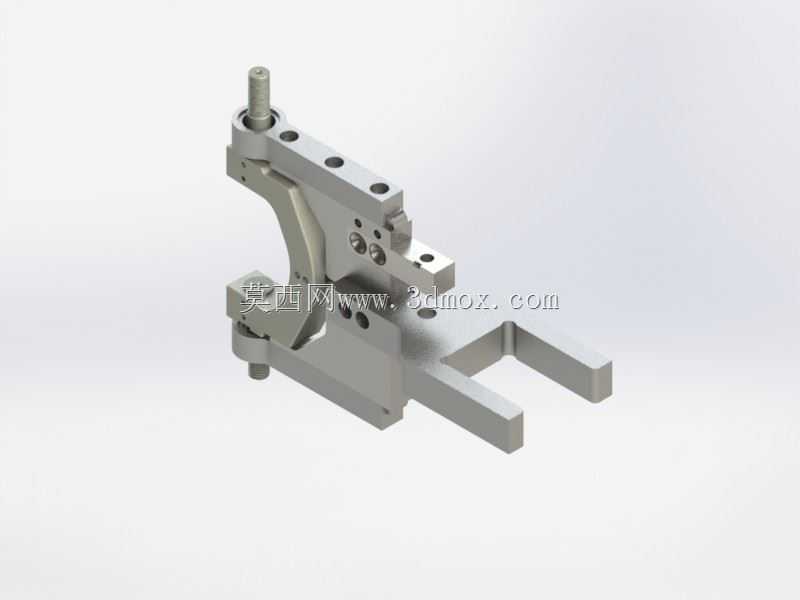

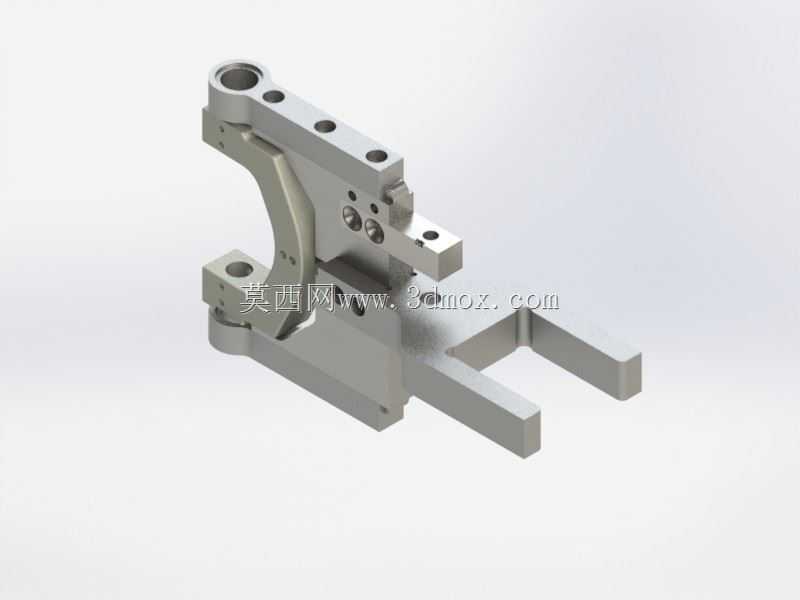

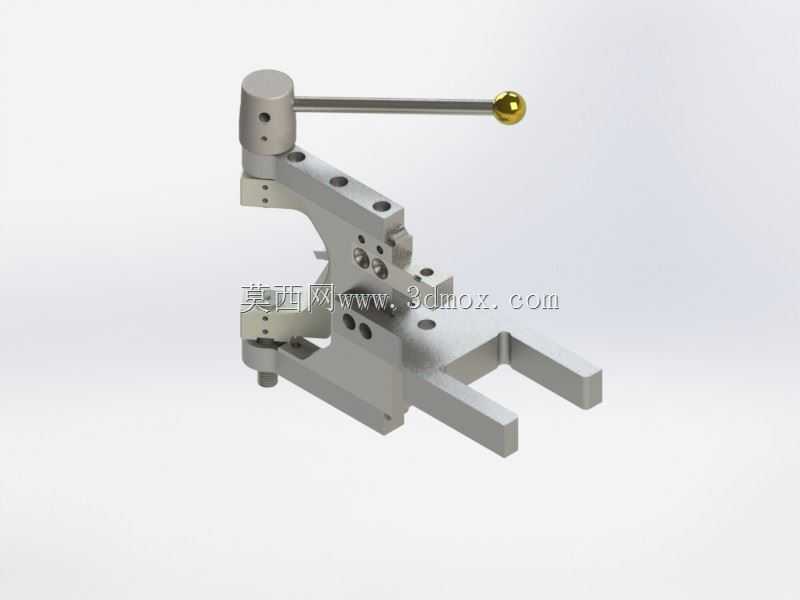

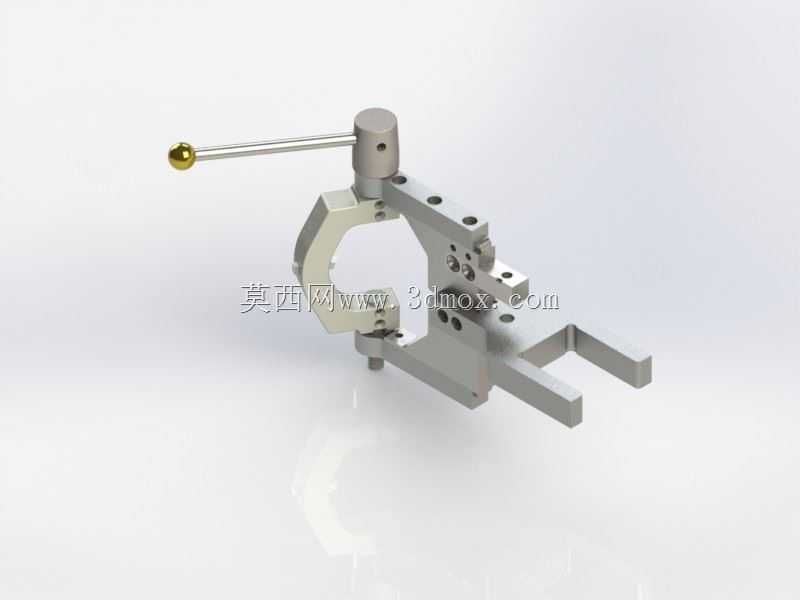

这类夹持定位结构常应用在自动化产线的工件上下料工位、机加工工序的工件装夹环节，以及检测工位的工件固定场景，核心作用是在工序流转过程中对规则条状、块状工件提供稳定的夹持与定位约束，避免工件在加工、转运、检测过程中出现位移偏差，保障工序精度。从结构设计来看，整体采用分体式组装构型，主体支撑部分通过多组螺栓孔实现与外部执行端的固定连接，上部的弧形让位结构可以避开工件的异形轮廓，避免装夹过程中出现结构干涉，前端伸出的叉型定位臂可以直接承托工件底部，配合侧方的夹紧块实现双向约束，不需要额外增加辅助支撑结构就能完成工件的完全定位。设计过程中优先考虑了装夹动作的行程冗余，夹紧块的活动行程覆盖常见同规格工件的尺寸公差范围，不需要频繁调整夹持初始位置就能适配批次工件的装夹需求，所有连接孔位均采用通孔设计，装配时可以从外侧直接完成紧固件的锁紧操作，后期维护更换易损件时不需要完全拆解整个结构，能大幅降低产线停机维护的时间成本。安装边界方面，结构上部的两个同轴安装孔作为主定位基准，与外部连接轴配合时可以实现快速对位，下部的支撑座平面作为安装贴合面，平面度控制在满足常规工装的装配精度要求范围内，不需要额外进行配磨加工就能完成装配，整体结构的外轮廓没有超出安装位的避让空间，在多工位转盘、直线滑台等执行端上安装时不会和周边的其他工位结构产生运动干涉。结构上的多组减重孔在不降低整体结构刚性的前提下，有效减轻了整体重量，降低了执行端的负载压力，适合搭配高速运动的自动化执行组件使用，侧方预留的传感器安装位可以直接加装到位检测元件，不需要额外设计传感器安装支架，能简化整线的设计装配流程。夹紧动作的传力路径经过优化，作用力直接作用在工件的刚性支撑面上，不会对工件的薄壁部位造成挤压变形，适配多种金属材质工件的装夹需求，在小批量多品种的柔性生产场景下，只需要更换前端的夹紧块和定位臂，就能快速适配不同外形尺寸的工件装夹需求，不需要更换整个工装主体，能有效降低产线的工装投入成本。
