市政道路照明用50W功率LED路灯结构

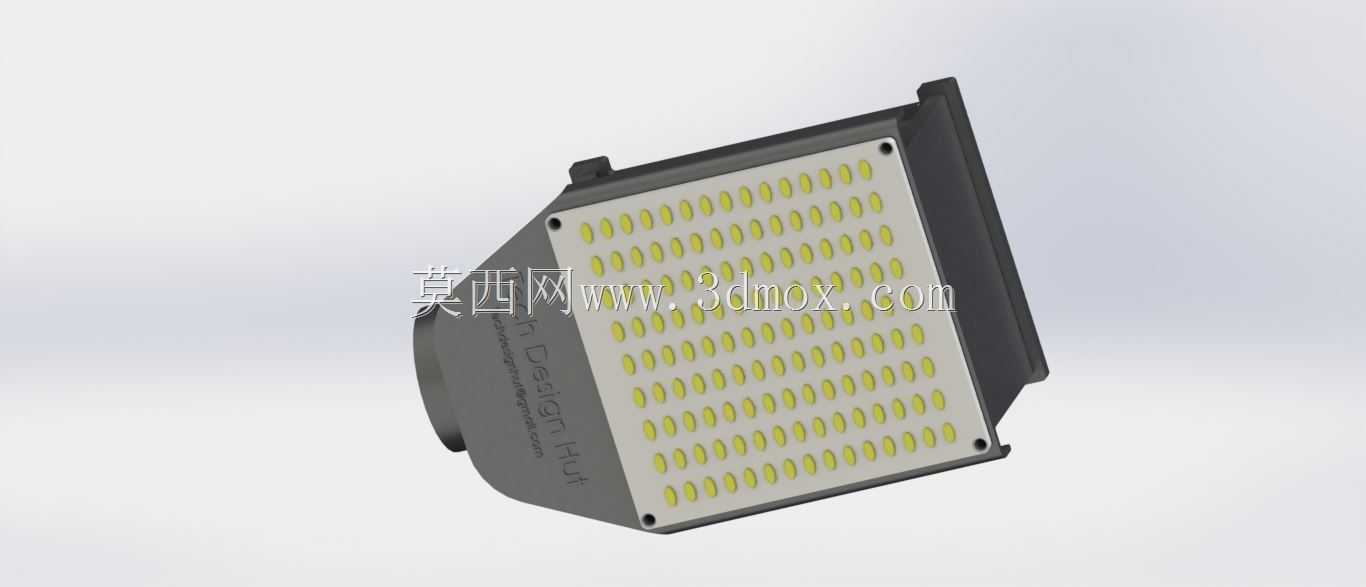

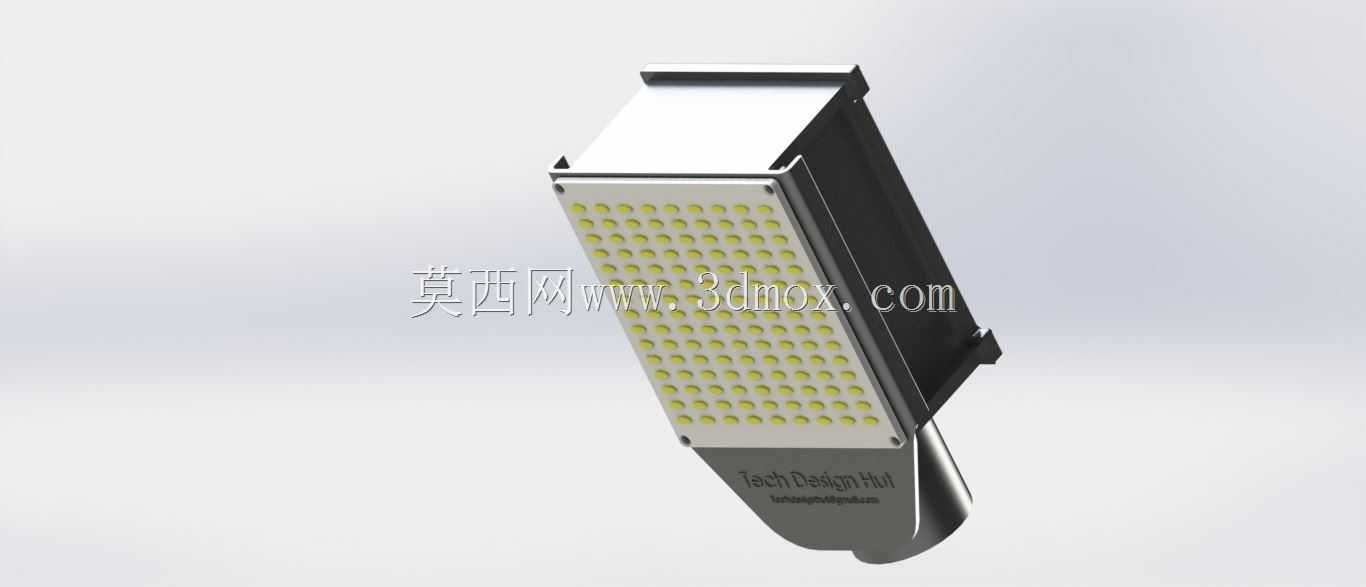

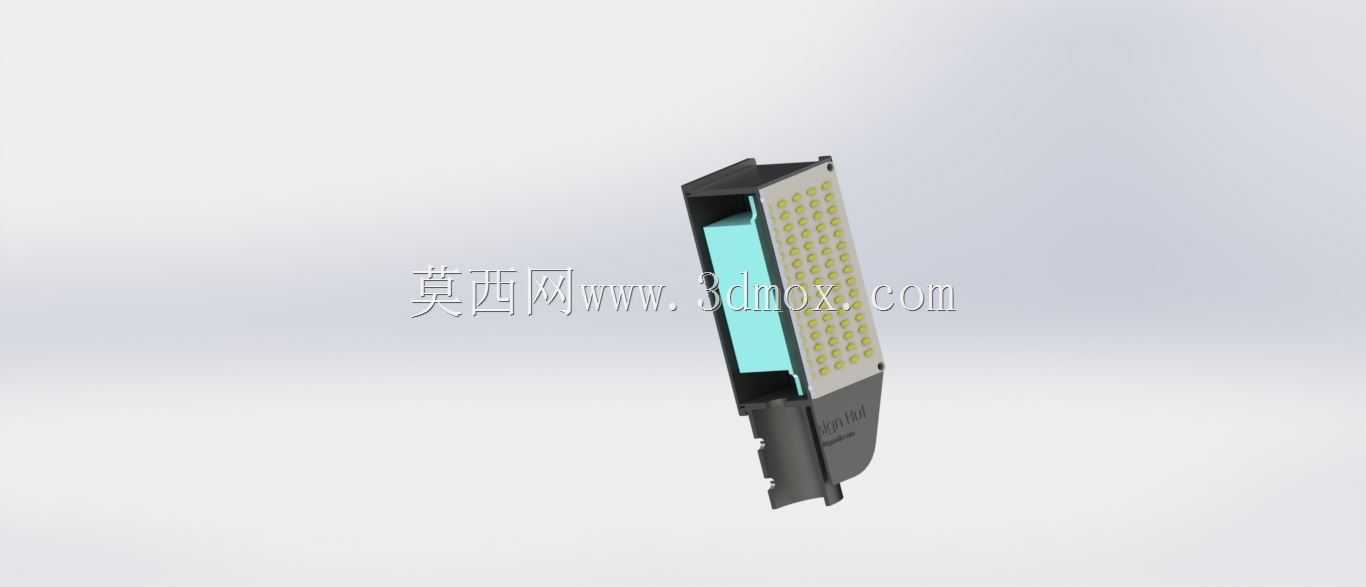

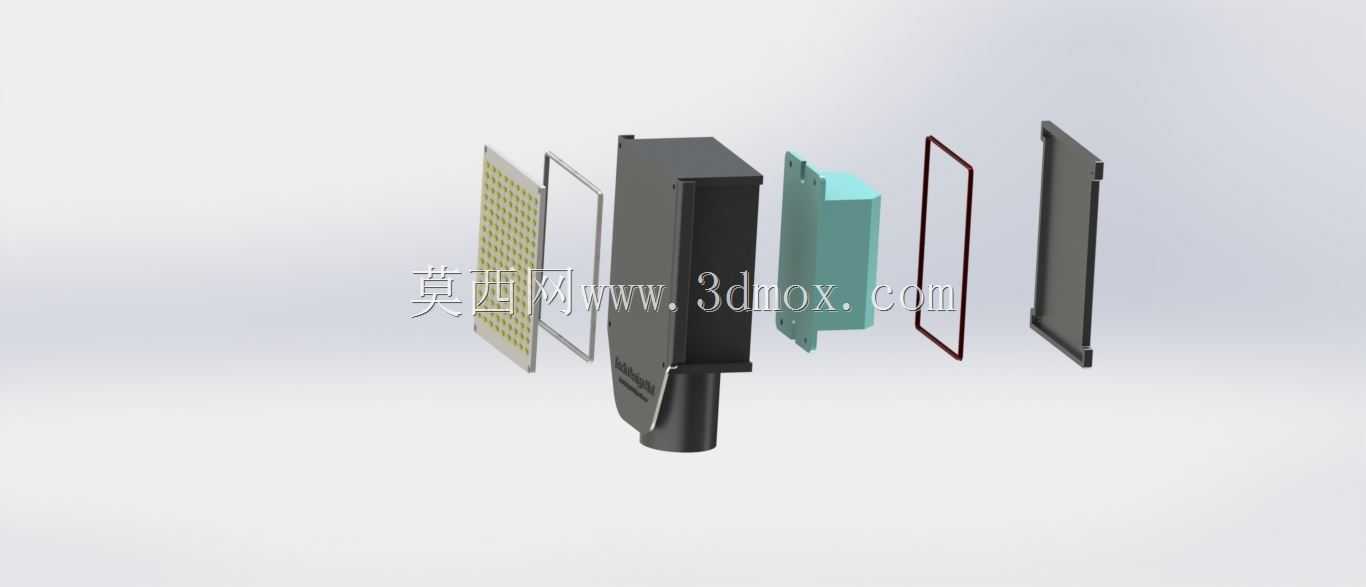

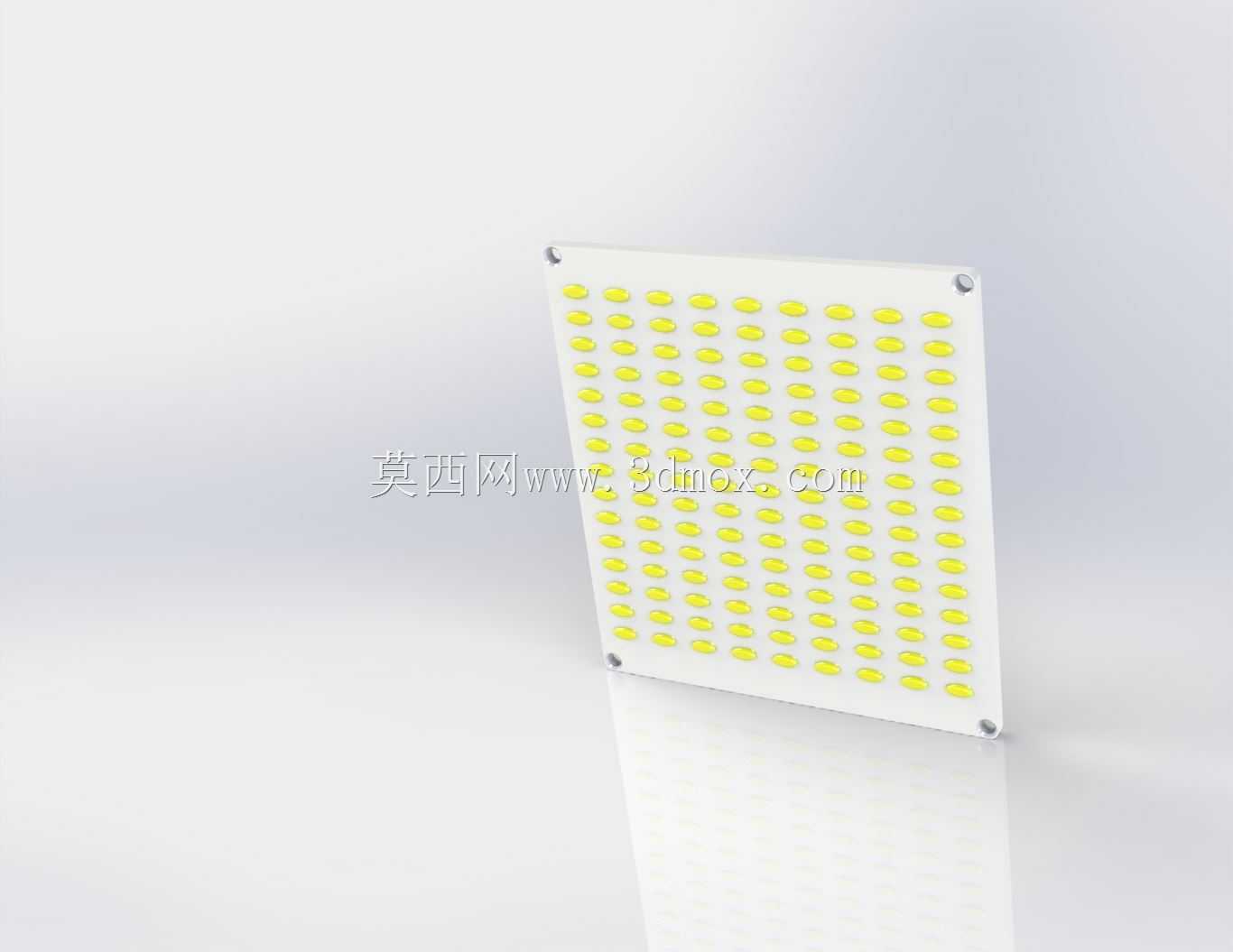

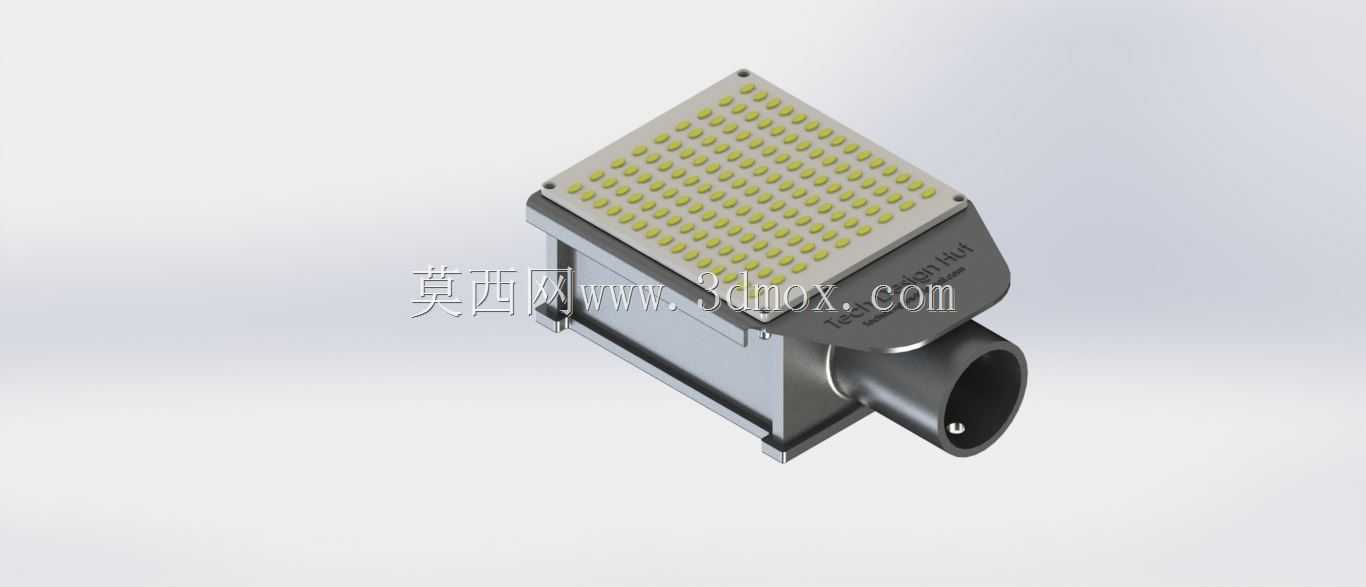

这款50W功率的LED路灯，主要面向市政支路、园区内部道路、乡村通村路等场景的夜间照明需求，区别于大功率主干道照明灯具，其功率配置刚好覆盖6-8米杆高的照明范围，不会出现功率过剩造成的能源浪费，也不会因亮度不足导致路面照明均匀度不达标。从结构设计来看，灯具采用一体化集成式思路，没有做灯珠、透镜、散热结构的分体拼接，LED灯珠阵列直接密封在正面透光面板内侧，省去了多余的连接密封件，既降低了长期户外使用的进水进灰风险，也减少了装配环节的工序数量。灯珠阵列采用矩阵式排布，单颗灯珠的功率选型偏低，通过多颗排布凑足总功率，相比少量高功率灯珠的方案，整灯光斑的均匀度更好，不会出现路面局部亮斑、边缘照度骤降的问题，同时单颗灯珠的发热负荷更低，能有效延长灯珠的实际使用寿命。

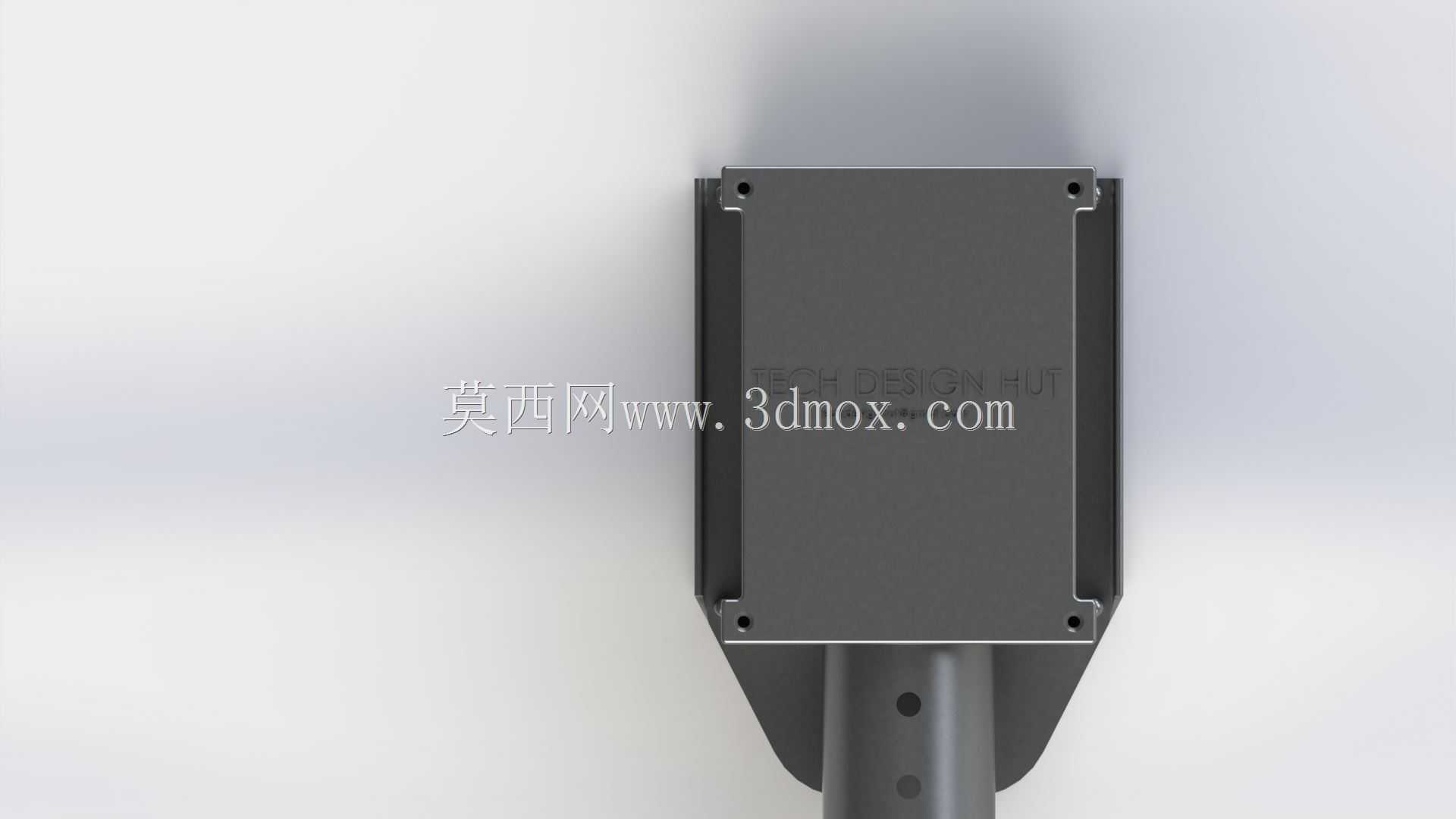

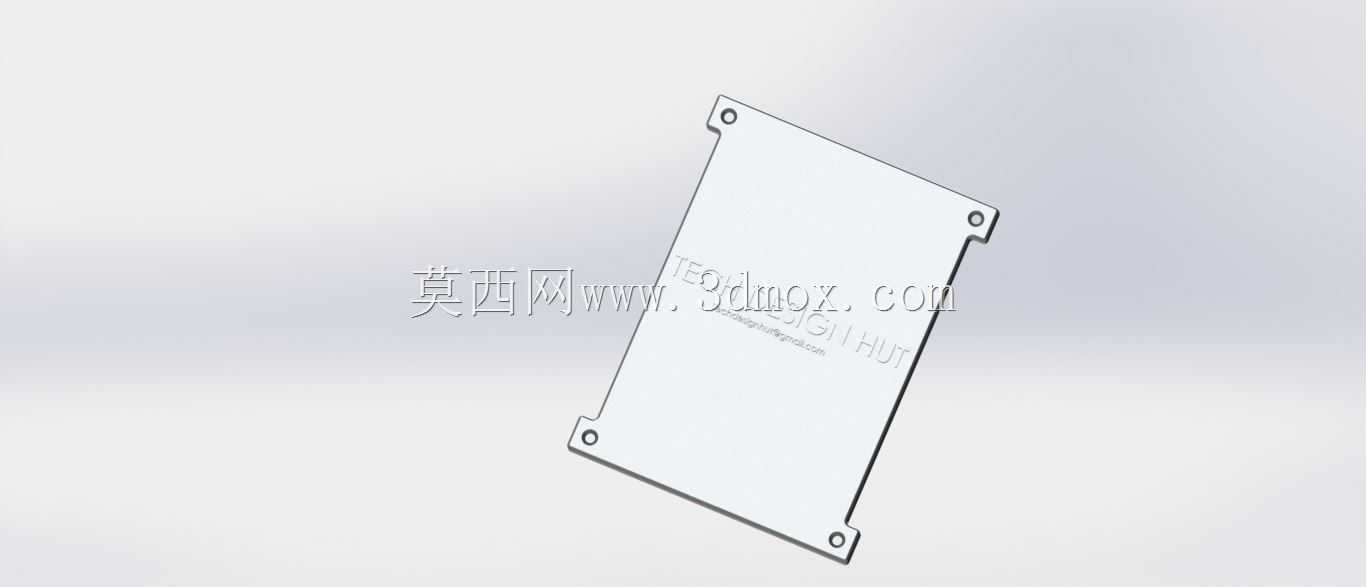

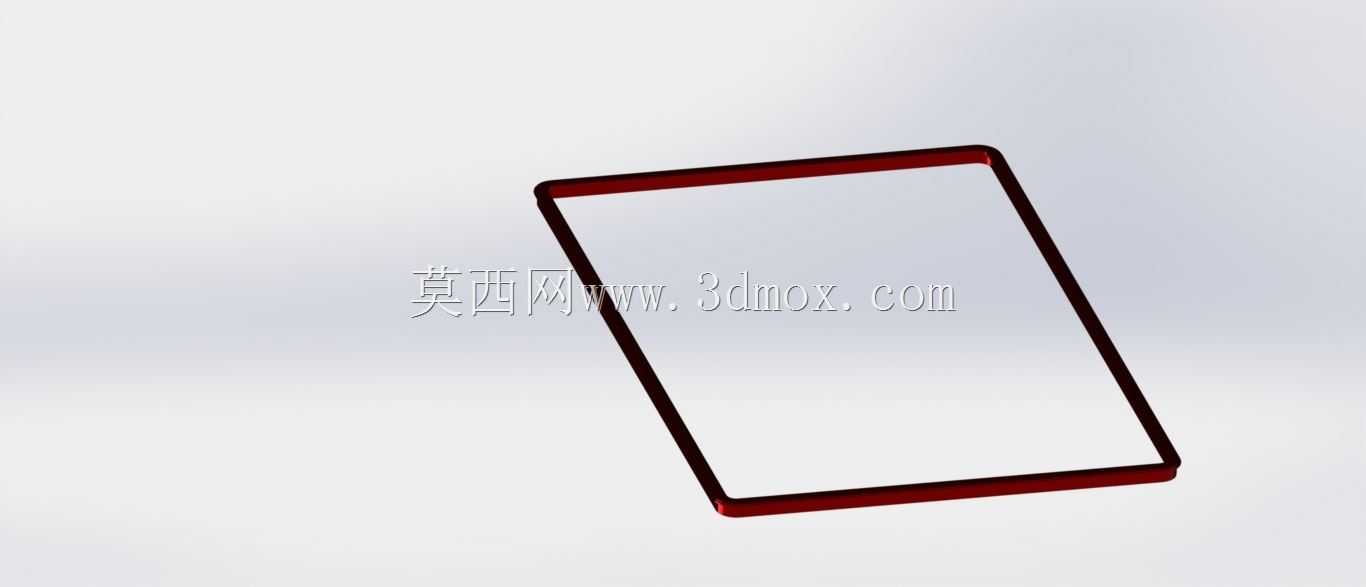

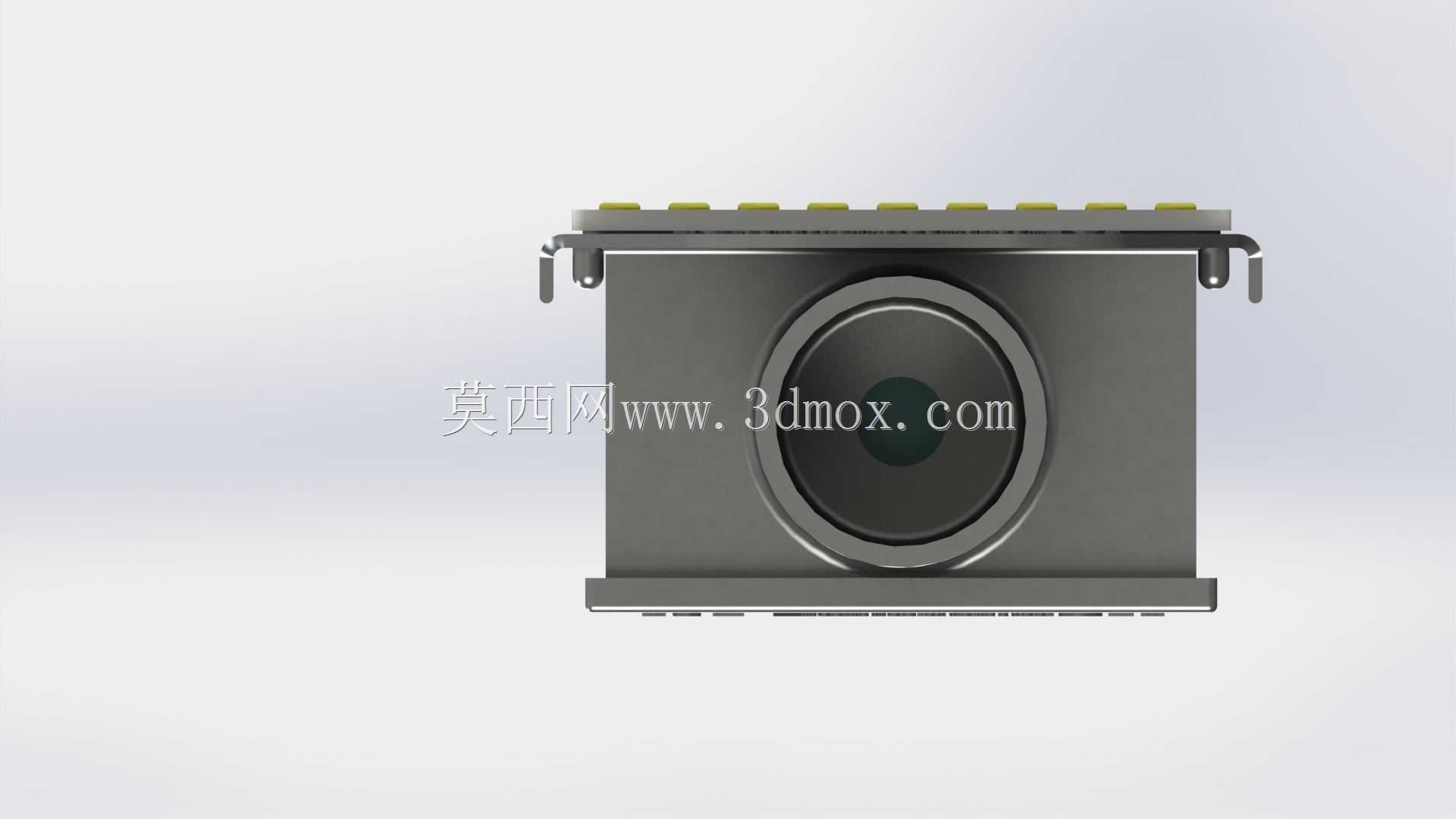

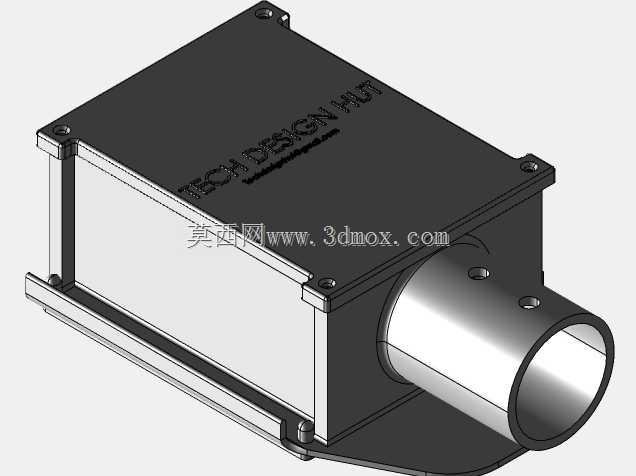

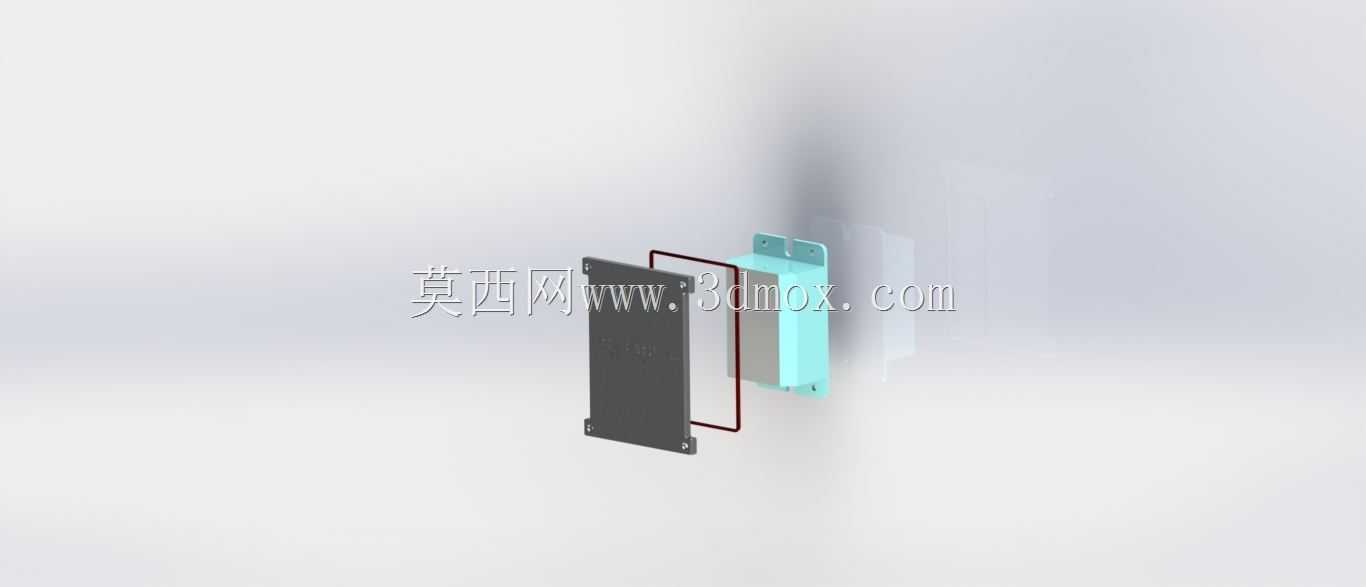

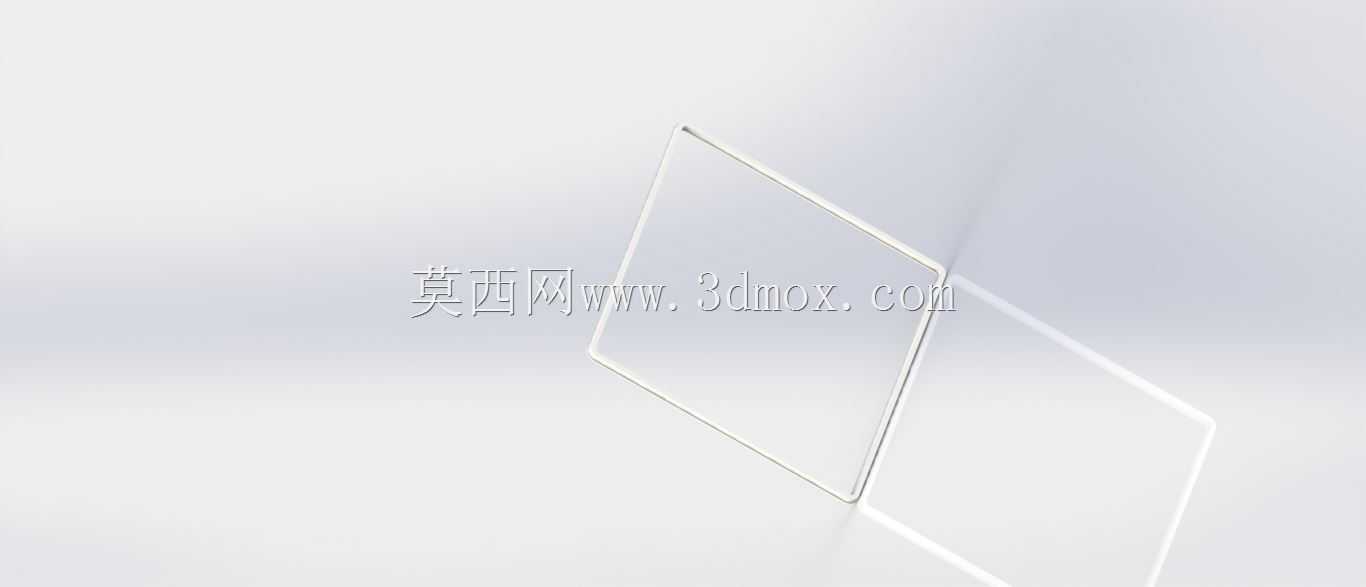

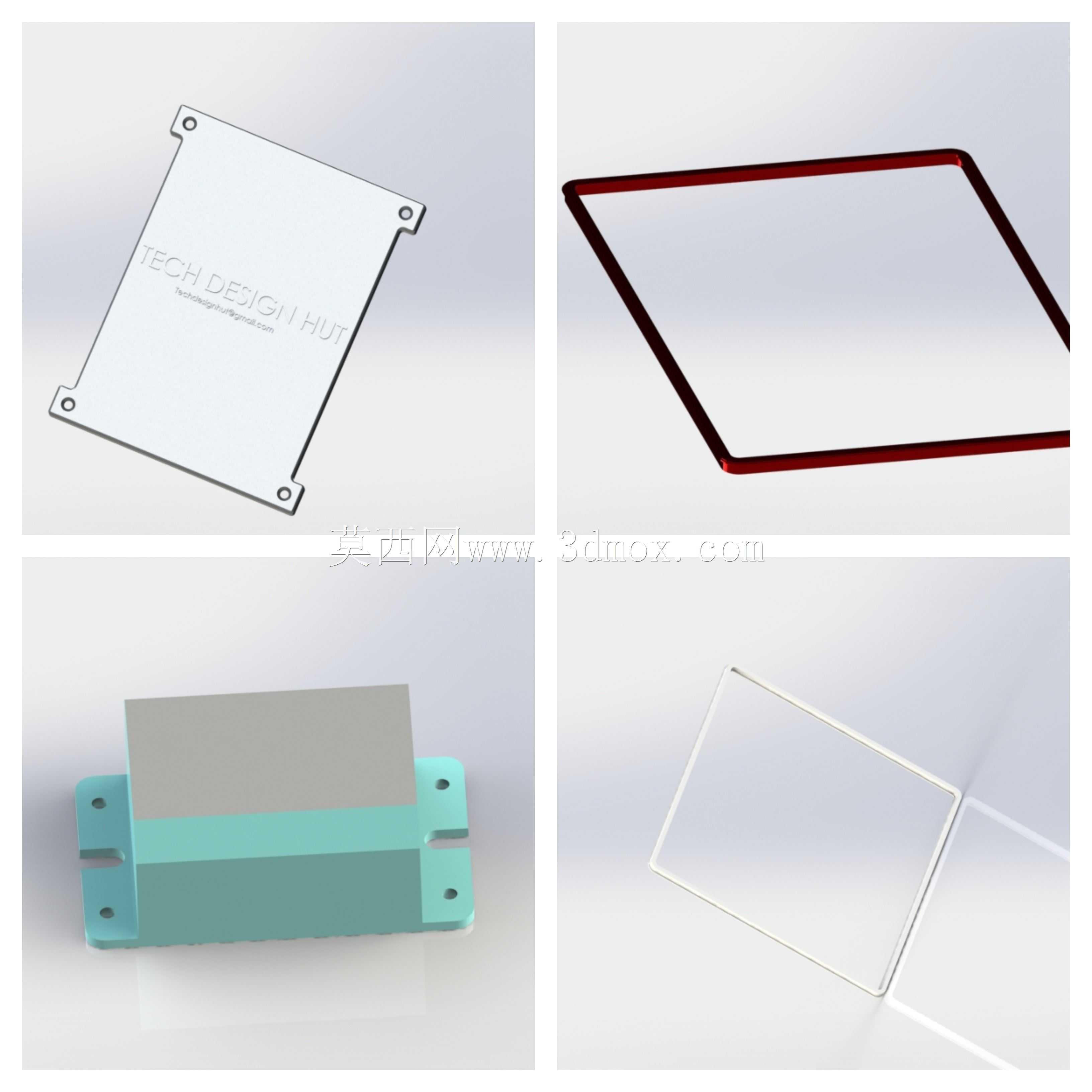

散热结构的设计完全贴合户外使用需求，壳体采用铝合金材质压铸成型，灯板安装面与散热壳体之间没有额外的转接结构，灯珠工作产生的热量可以直接传导到壳体背部的散热结构上，通过自然对流完成散热，不需要额外加装散热风扇，避免了风扇转动带来的故障点，适配户外长期无人维护的使用场景。灯具尾部的安装接口采用标准杆装插接结构，安装边界适配常规直径的路灯灯杆，安装时不需要额外定制转接件，直接插入灯杆端部后通过侧面紧固螺丝锁定即可，接线腔设置在安装接口附近，接线完成后可以通过密封胶圈完成腔体密封，防止雨天雨水渗入造成电路短路。

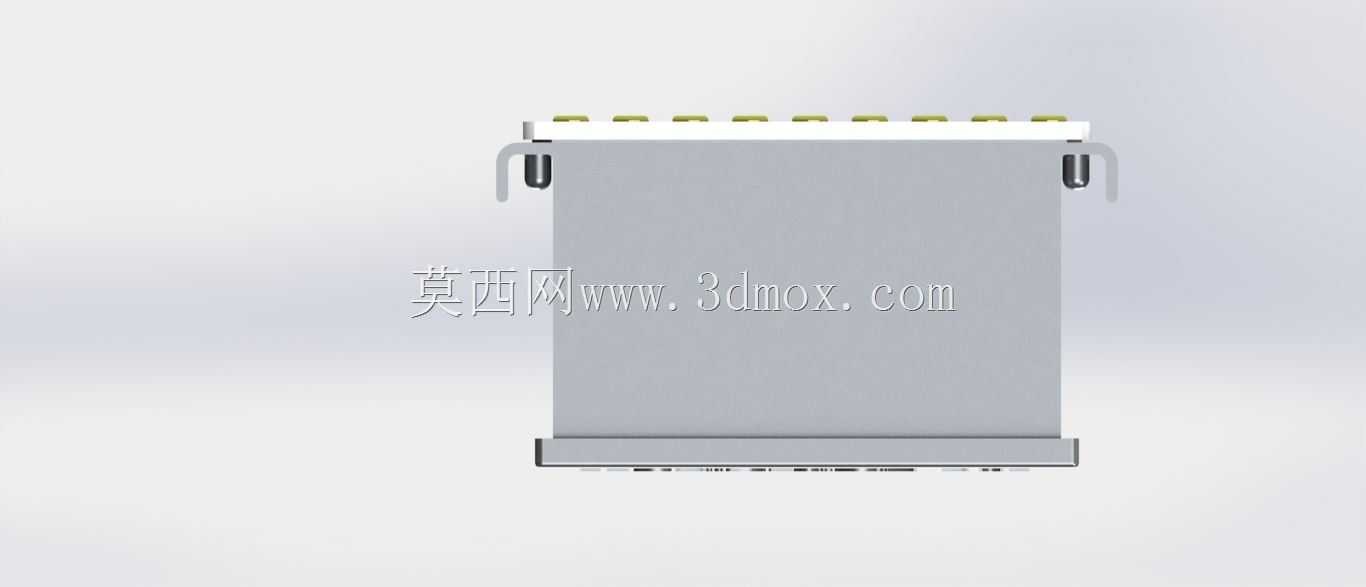

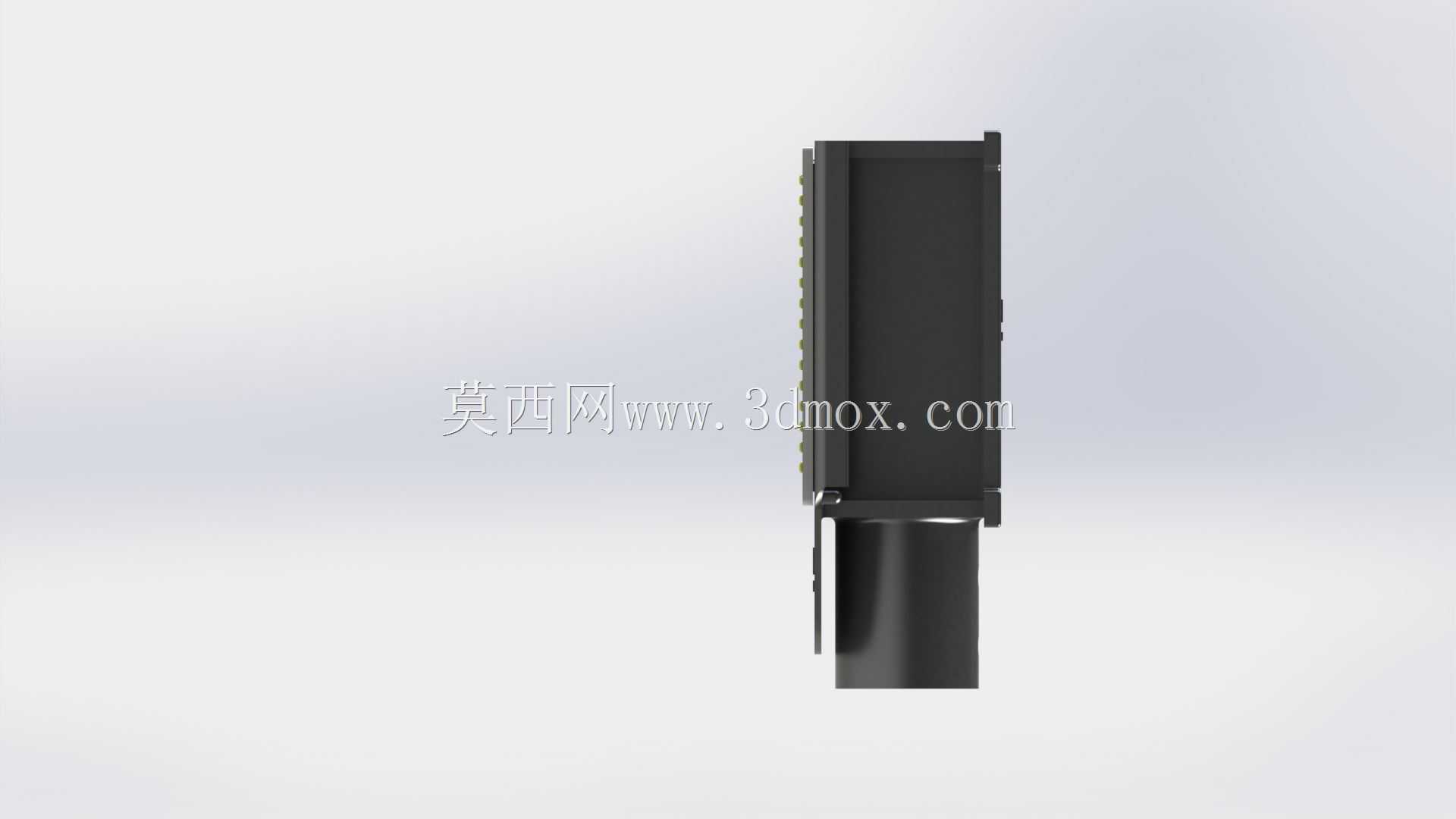

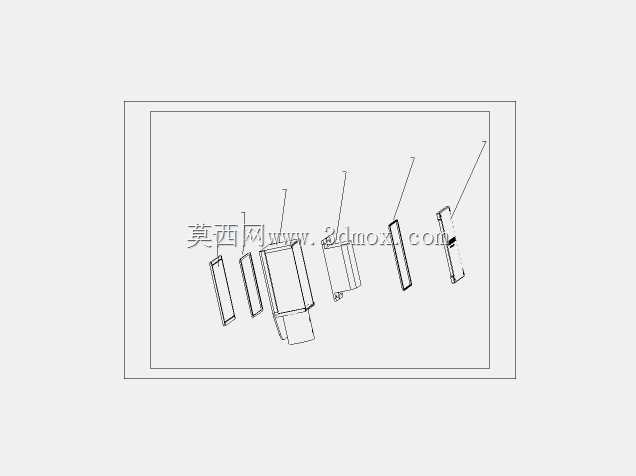

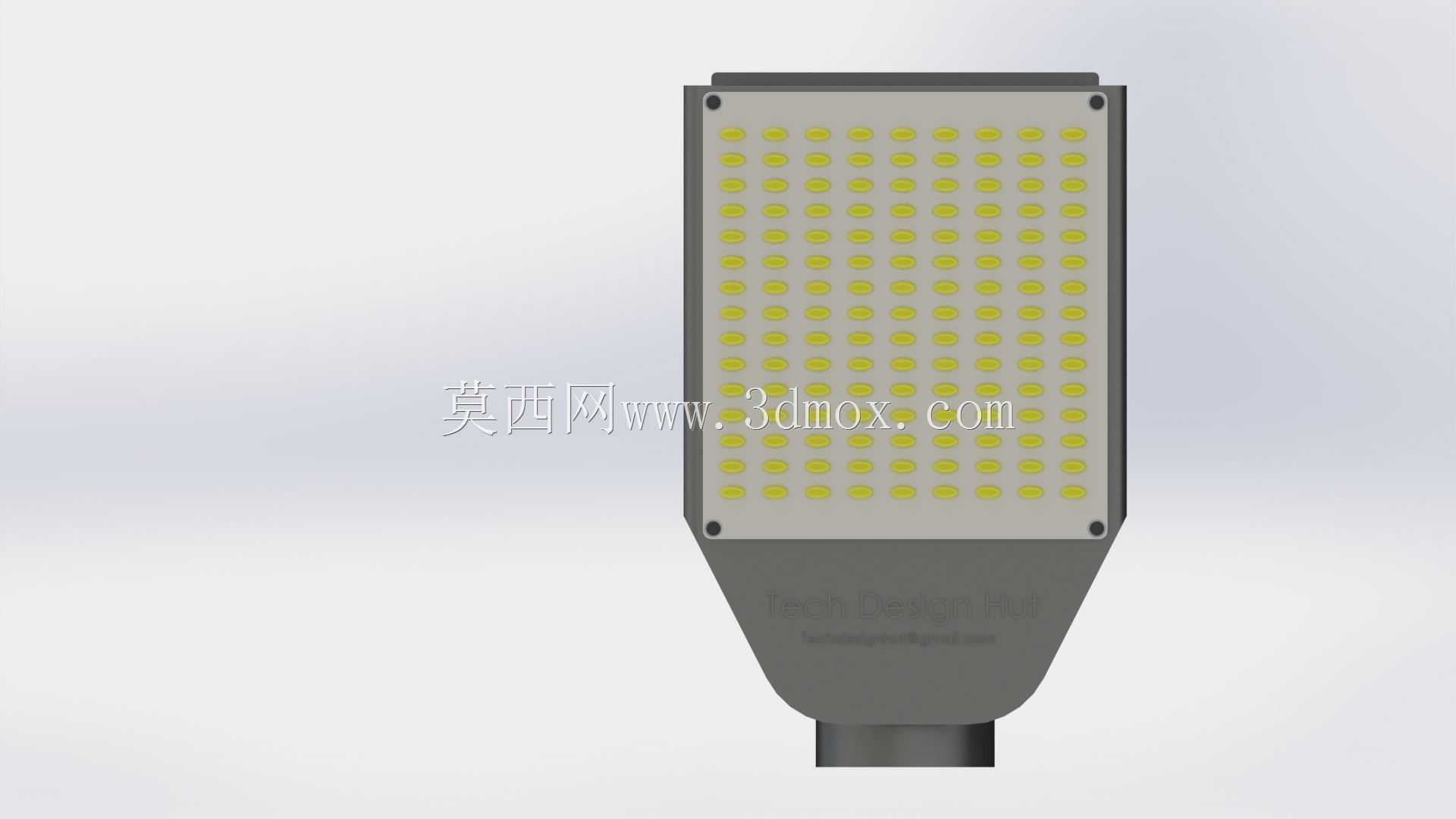

外形设计上没有做多余的装饰性结构，整体轮廓呈梯状收窄，正面出光面为平整矩形，背部散热筋顺着灯具长度方向排布，既可以引导空气顺着散热筋流动提升散热效率，也能减少雨天积水、积灰的残留，长期使用后不会因为灰尘堆积影响散热效果。灯具的边角都做了圆角过渡处理，没有尖锐的外凸结构，避免安装维护过程中划伤操作人员，同时也能降低大风天气下的风阻，减少灯杆承受的风荷载。从结构建模的角度来看，这款灯具的建模逻辑贴合实际生产工艺，壳体的拔模角度、壁厚都符合压铸工艺的要求，灯板的安装孔位、密封槽的尺寸都预留了足够的公差余量，不管是用于照明方案的选型展示，还是用于灯具结构的改型参考，都能直接对应实际生产的尺寸要求，不会出现建模结构和实际加工脱节的问题。
