200升标准工业储运油桶三维结构

在工业流体物料储运环节，200升容量的钢制包装桶是应用覆盖范围极广的基础容器，从石化行业的润滑油、基础油周转，到化工领域的非强腐蚀性液态原料存储，再到生产车间的废切削液、废机油归集，都能见到这类容器的身影。日常做厂区物流规划、仓储货架排布、灌装工位工装设计时，都需要精准的容器三维数模作为布局参考，避免出现货架层间距预留不足、灌装头对接位置偏差、叉车叉取空间预留不够这类现场落地问题。

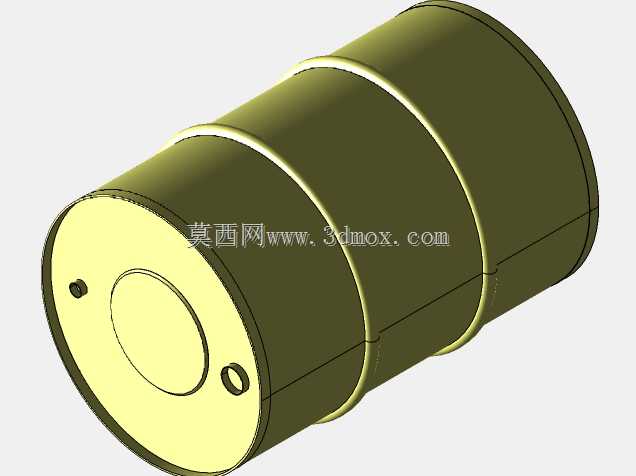

这款油桶的设计完全贴合工业流通领域的通用尺寸规范，整体采用圆柱式主体结构，这种形态一方面能最大化利用圆形截面的材料力学性能，在盛装同等容量物料时，桶壁承受的内部液体静压力分布更均匀，相比方形结构能减少壁厚冗余，控制整体自重；另一方面圆柱形态在搬运滚移时更易操作，车间短距离移位时工人无需借助额外工具，倾斜桶身即可沿桶壁圆周方向滚动转运，适配无叉车作业的临时转运场景。桶身设置三道环形滚压加强筋，沿筒体高度方向均匀排布，这部分结构并非装饰设计，而是通过冷滚压工艺让桶壁形成环形凸起，大幅提升筒体的径向抗挤压能力，既可以避免仓储堆码时上层桶的压力造成下层桶身瘪陷，也能抵消灌装、抽料过程中桶内气压变化带来的桶壁形变，同时加强筋形成的环形凸起也能在桶身滚动时作为受力棱边，减少桶身平面与地面的摩擦损耗。

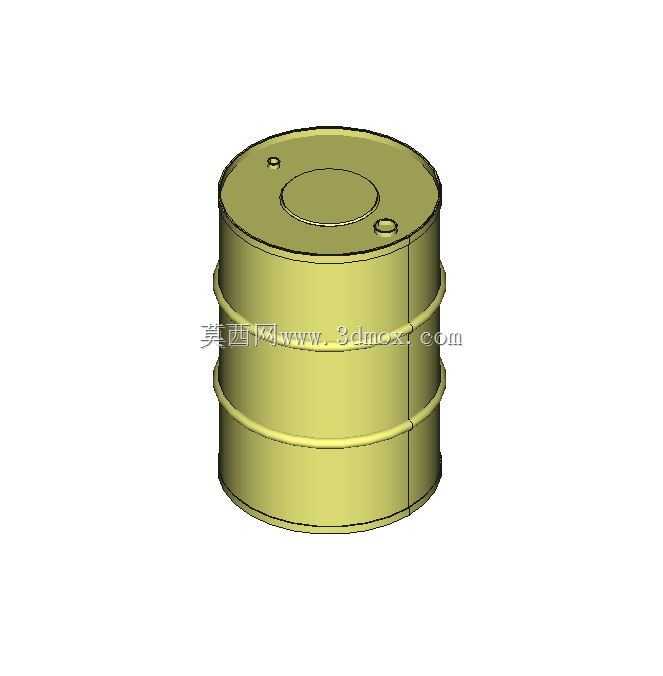

桶顶采用冲压成型的碟形封盖结构，相比平盖设计，碟形结构的抗冲击能力更强，即使堆码时出现局部偏载，也能通过弧面结构分散应力，避免封盖变形开裂。封盖上预留两个标准规格的螺纹口，大口径口用于物料快速灌装与大流量抽料，小口径口用于排气、小剂量取液以及安装液位检测配件，两个口的位置偏离桶顶中心，既不会影响桶盖的整体结构强度，也能适配市面上通用的油桶抽液泵、封口盖等配套配件。桶底同样采用带翻边的冲压结构，翻边尺寸与桶顶的边缘卷边结构匹配，堆码时上层桶的底部可以嵌入下层桶的顶部卷边定位槽内，避免多层堆码时出现桶体滑移倾倒的问题，适配常规平库三层堆码、货架双层存储的载荷要求。

做相关配套设计时，这个数模可以直接用于油桶夹具的开合尺寸校验、灌装线的桶身定位挡板位置调整、仓储笼的内部格距规划，甚至是废油收集装置的接油口位置匹配，数模的所有外形边界、加强筋凸起高度、桶口位置尺寸都和实际量产的工业油桶一致，不需要额外做尺寸修正就能直接导入装配体做干涉检查，能减少现场测绘的工作量，也能避免因尺寸偏差导致的工装返工问题。
