高精度数显游标卡尺结构设计

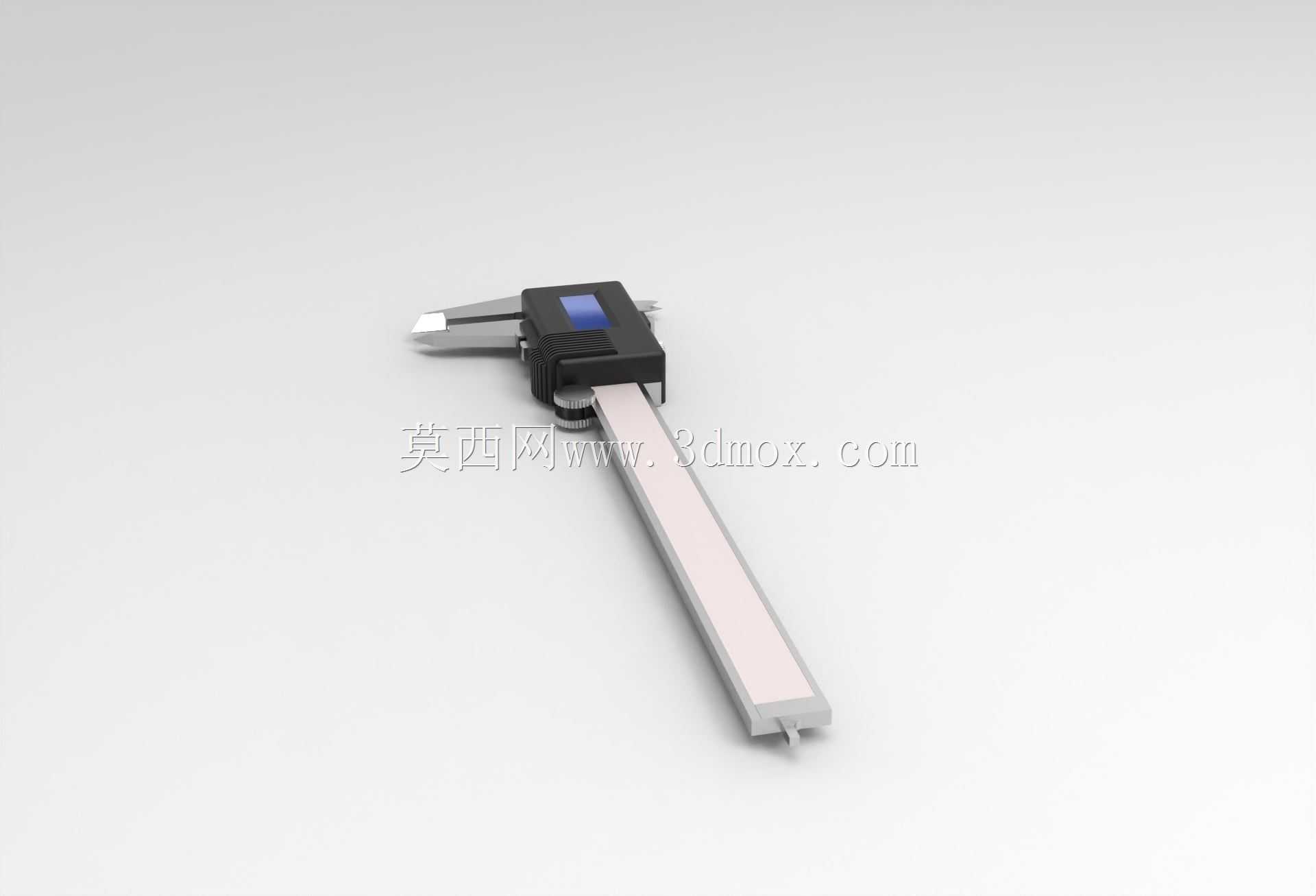

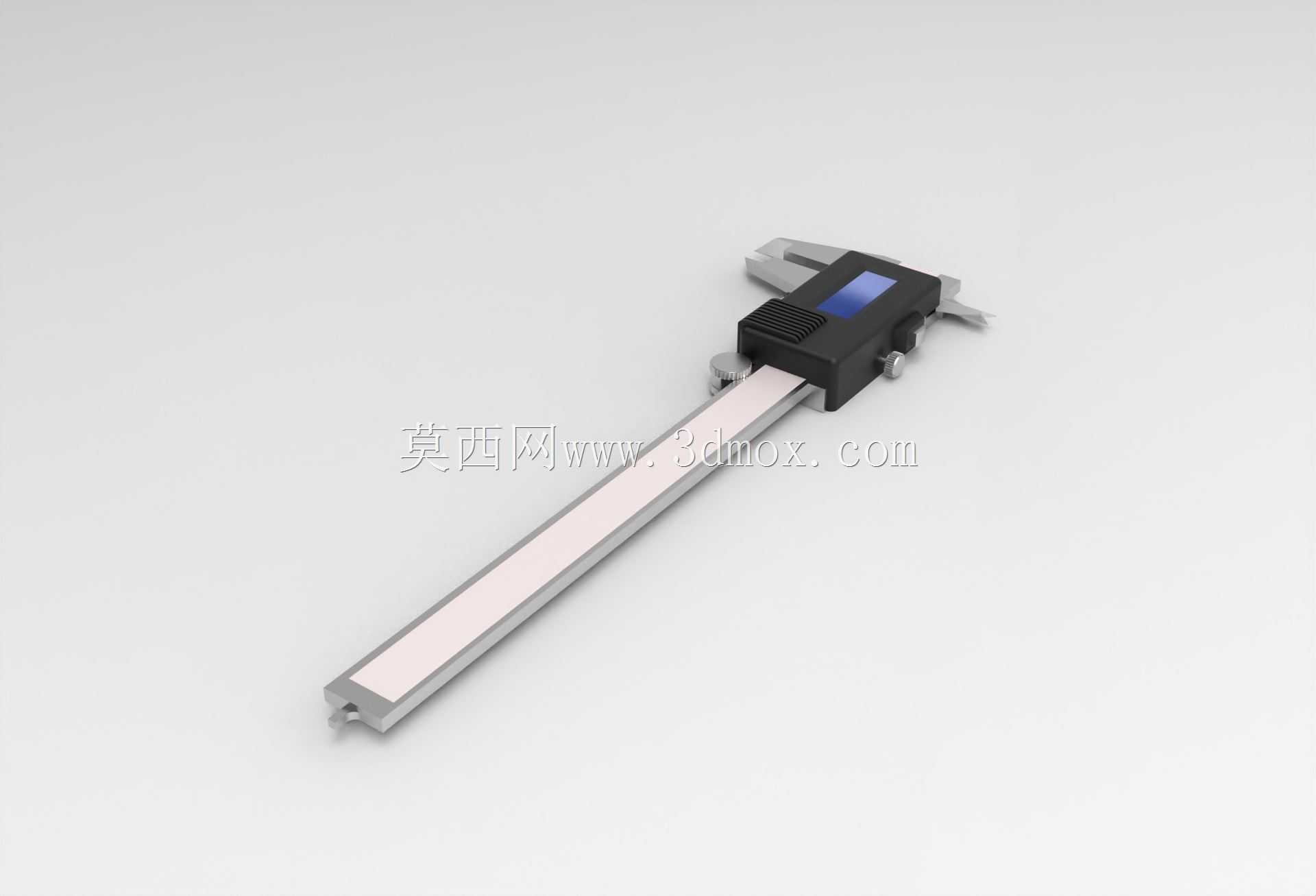

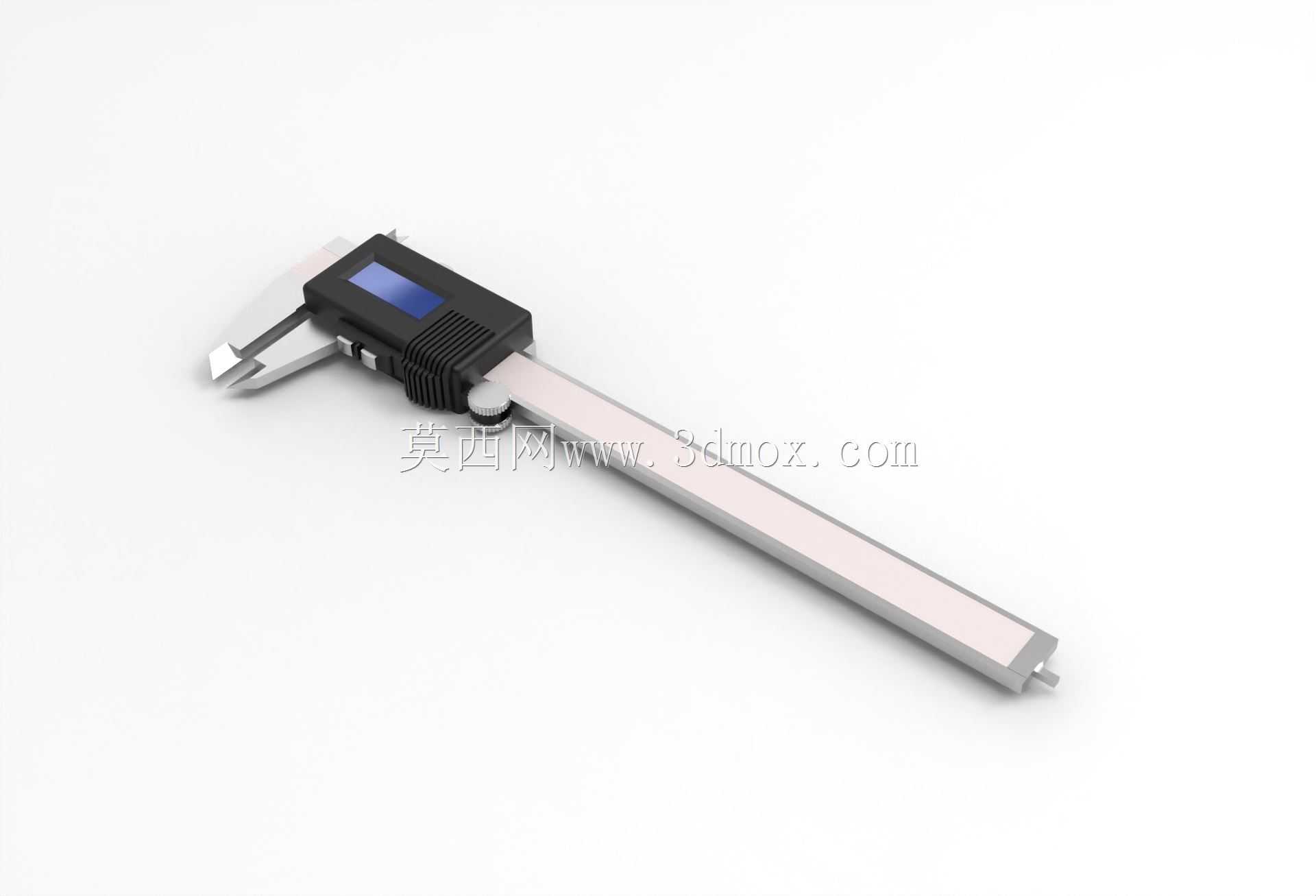

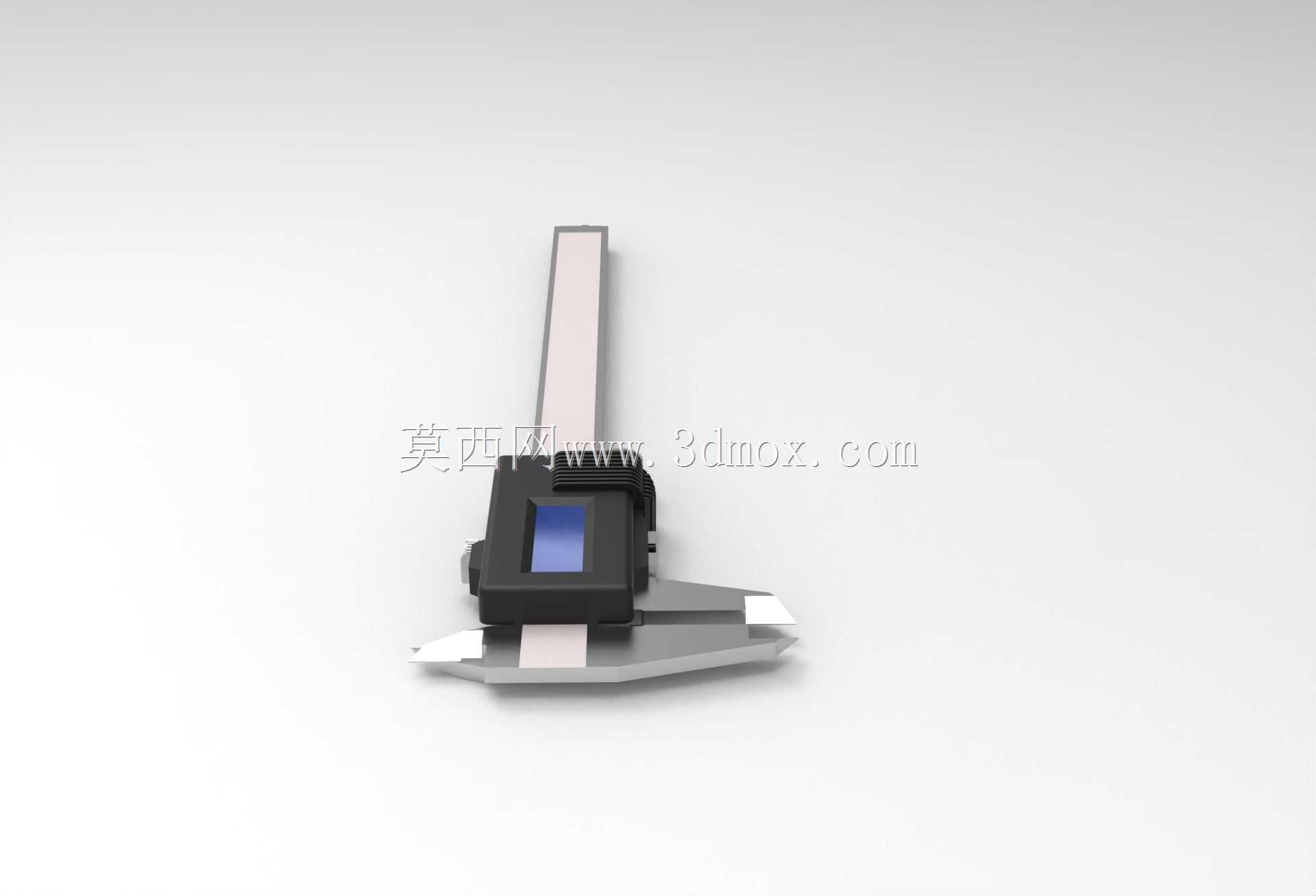

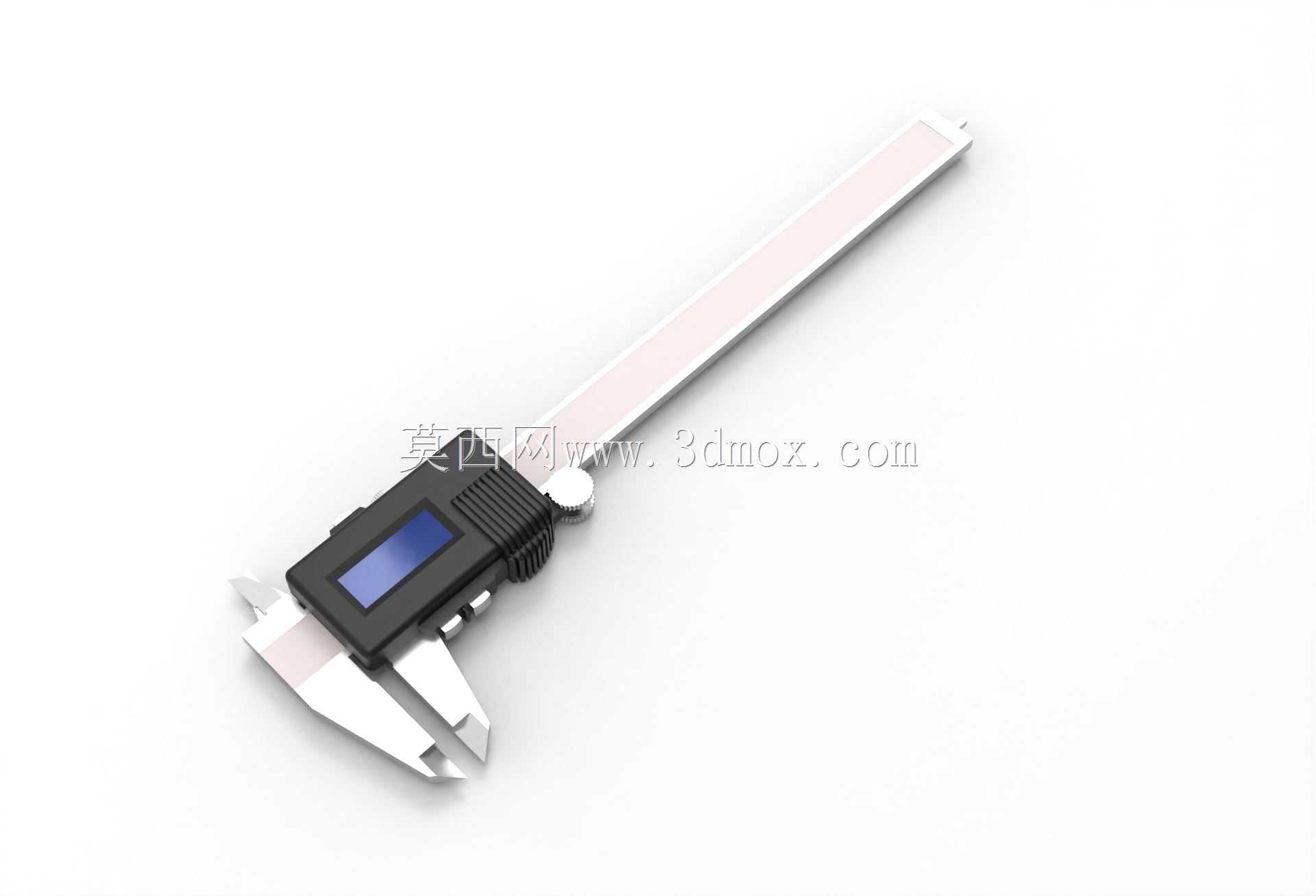

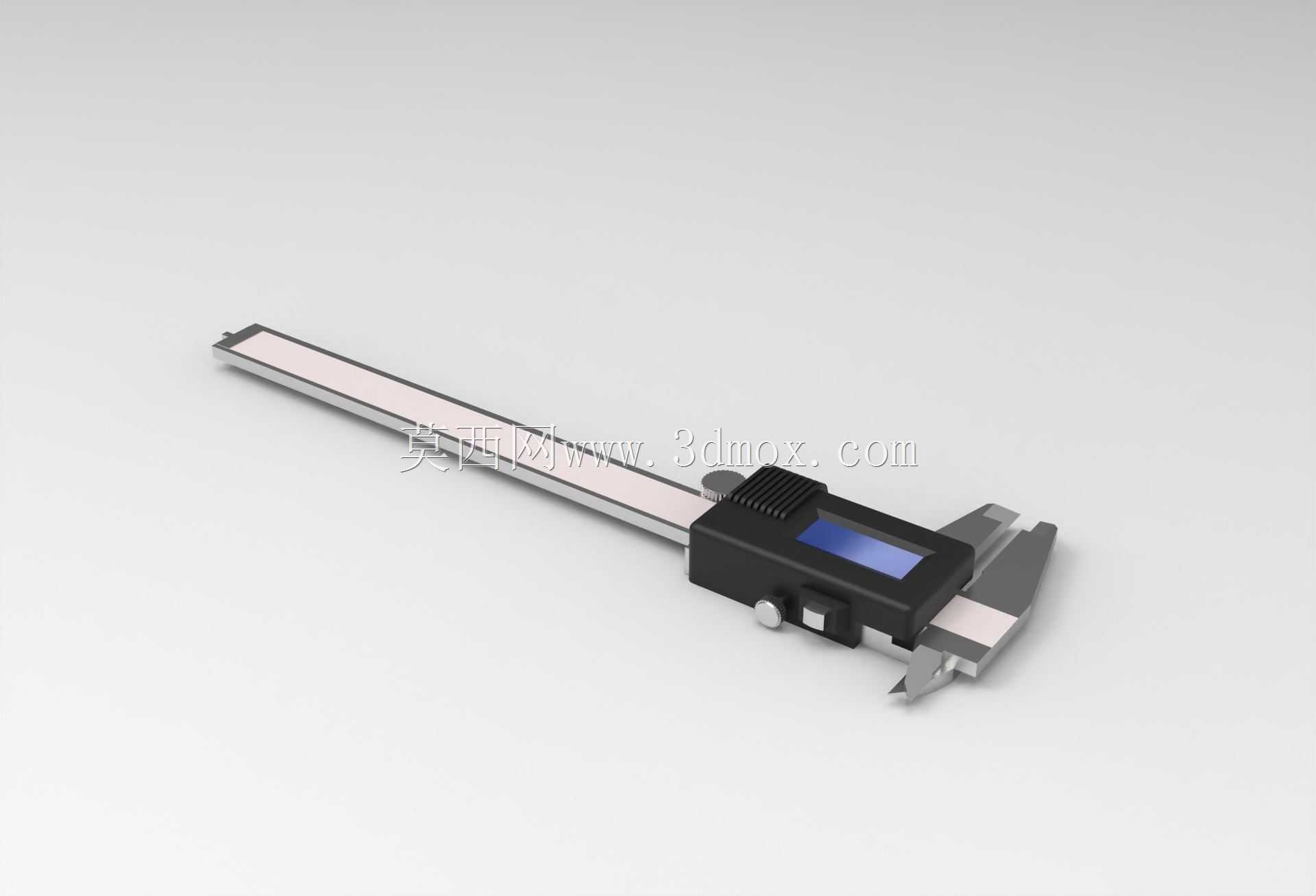

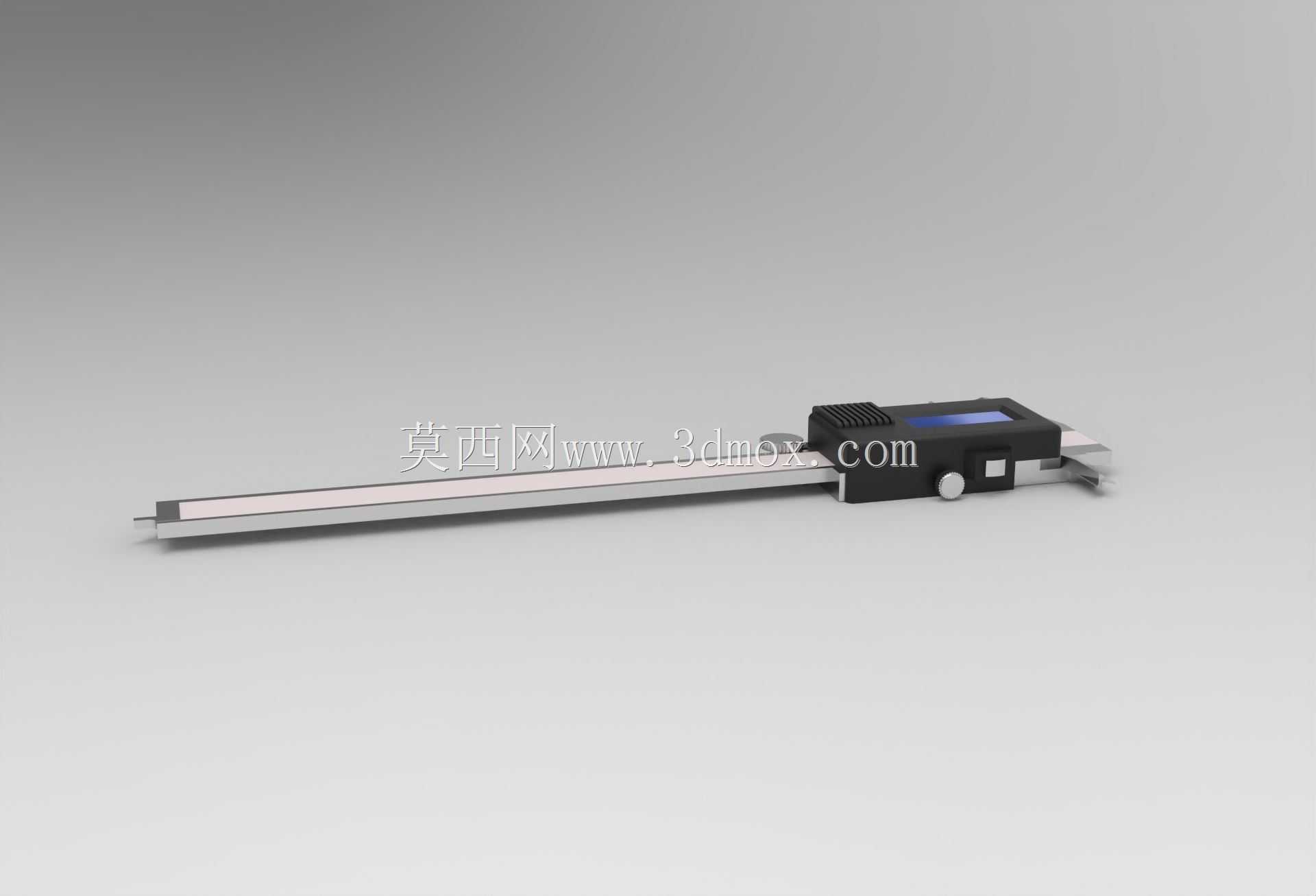

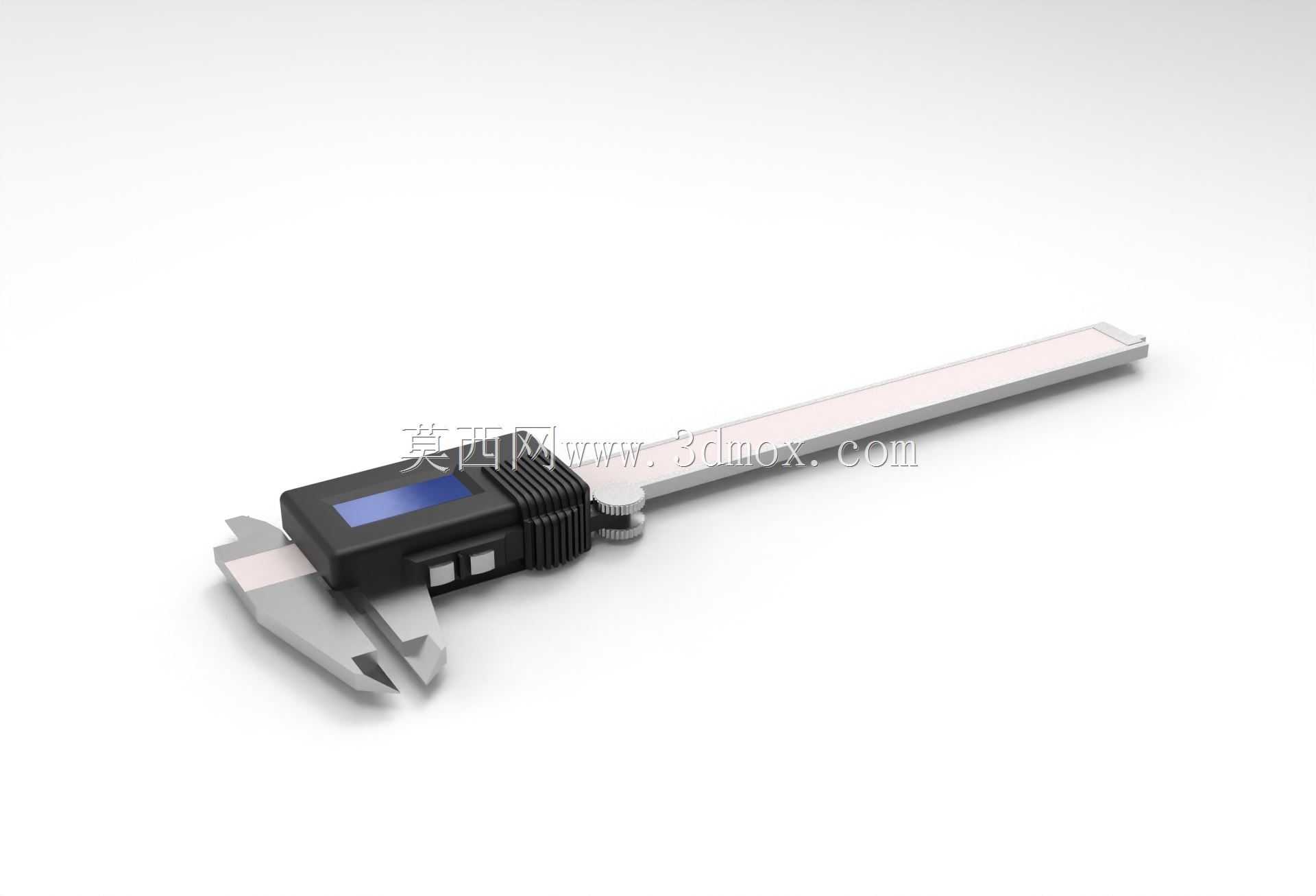

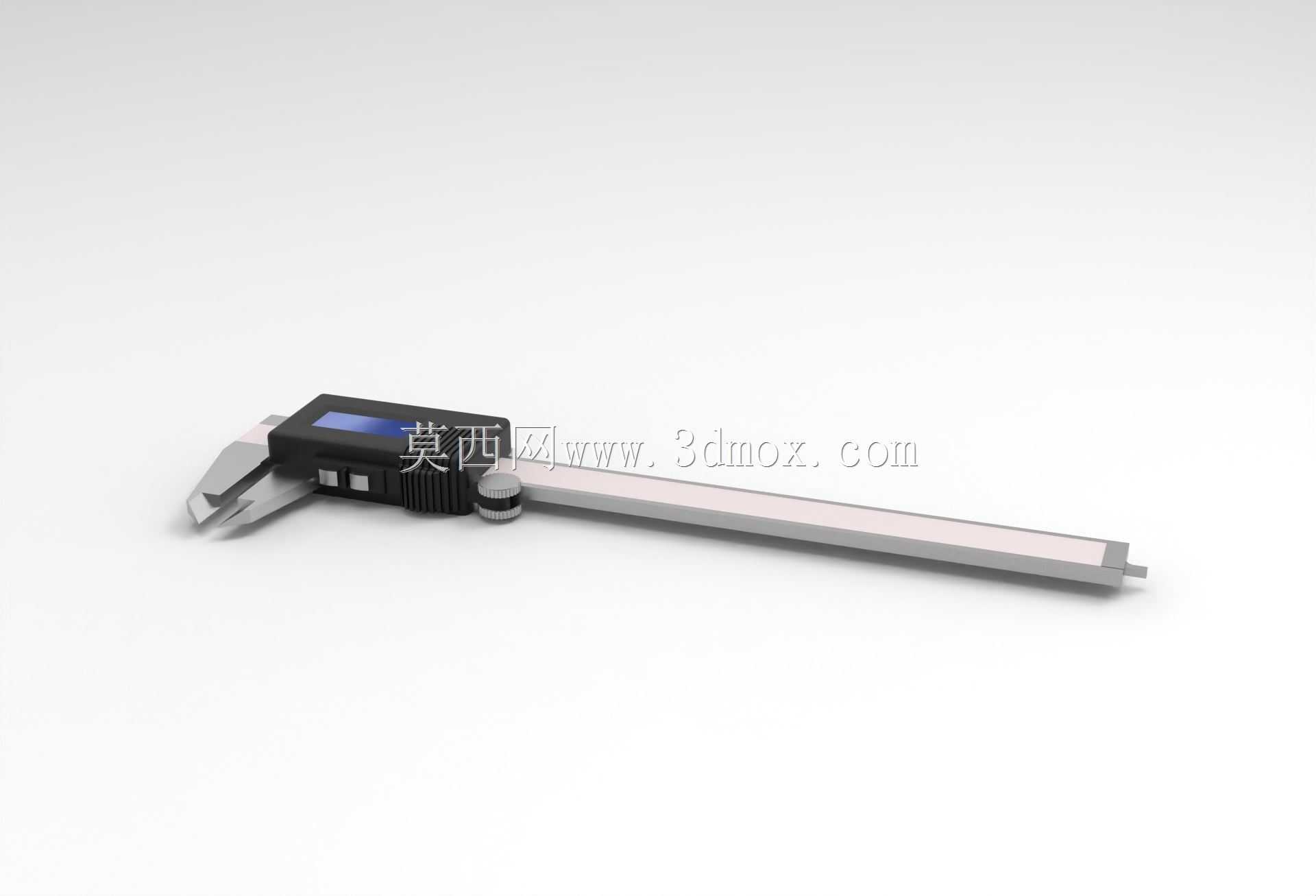

这款数显游标卡尺的建模过程，首先要兼顾手持操作的人机工程与测量精度的结构刚性，尺身采用平直长条形结构，测量量程覆盖常规加工场景下的0-150mm测量需求，尺身截面做了等厚加强设计，避免长期使用出现形变导致测量误差。尺框部分集成了数显模组、锁紧装置与测量爪结构，外测量爪用于工件外径、外形尺寸的测量，刃口形内测量爪可完成内径、槽宽尺寸的检测，尾部深度杆可延伸测量盲孔深度、台阶高度参数，三类测量功能集成在同一工具上，适配机加工巡检、五金来料检验、装配现场尺寸核对等多场景使用需求。数显模块的安装位做了嵌入式卡槽设计，显示屏区域做了略微抬升的倾角，方便操作人员读数时无需刻意调整视角即可快速获取测量数值，按键区域做了凸起的防滑结构，戴劳保手套操作时也能准确触发功能按键，实现单位切换、数值清零、数据保持等操作。锁紧螺钉设置在尺框侧上方，拇指施力即可快速锁紧尺框位置，方便测量后锁定数值读取，避免移动过程中尺框滑移导致数据偏差。测量爪的贴合面做了平行度公差约束，建模时严格保证两测量面的平面度与平行度，贴合实际量具的精度要求，尺身刻度区域与数显模组的滑动配合面做了间隙适配，保证尺框滑动顺畅无卡滞，同时不会出现过大晃动影响测量精度。整体外形尺寸符合常规手持量具的握持习惯，尺身宽度控制在适合单手握持的范围，重量分布均衡，长时间手持测量不会产生明显的负重感，安装与使用时无需额外辅助固定结构，单人即可完成全类型尺寸测量操作，建模时还原了各部件的装配关系，滑动副、锁紧结构、数显模块的装配间隙都按照实际量具的装配公差做了对应设置，可直接用于量具结构演示、测量工具教学、工装场景布局展示等用途。
