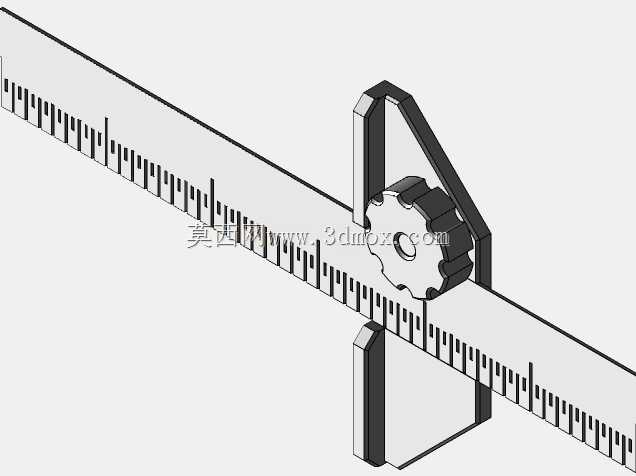

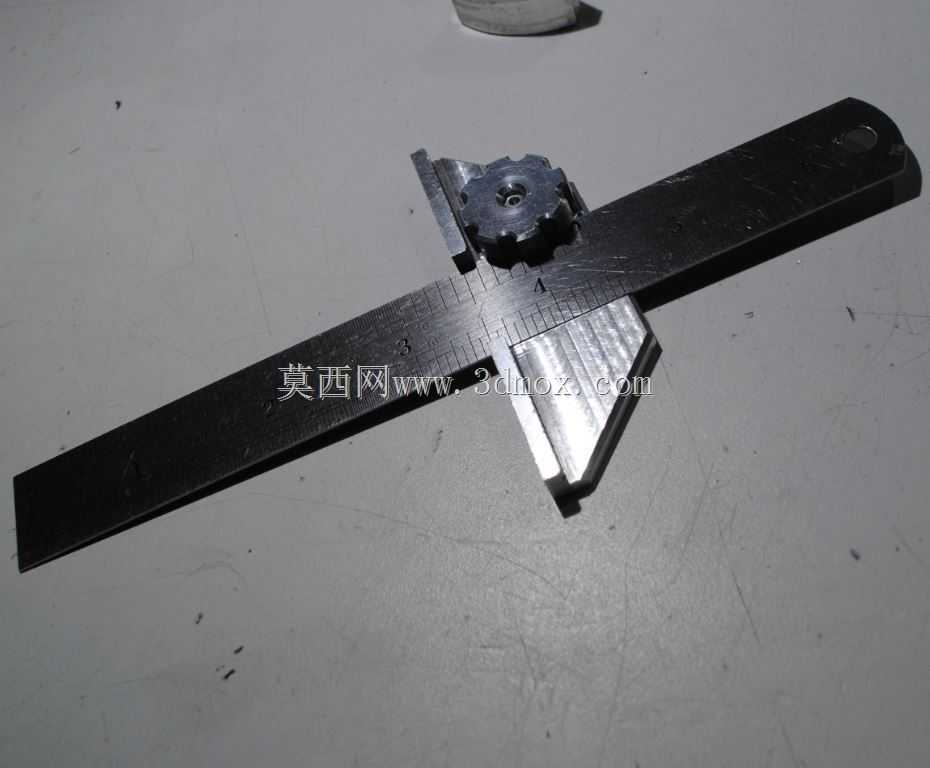

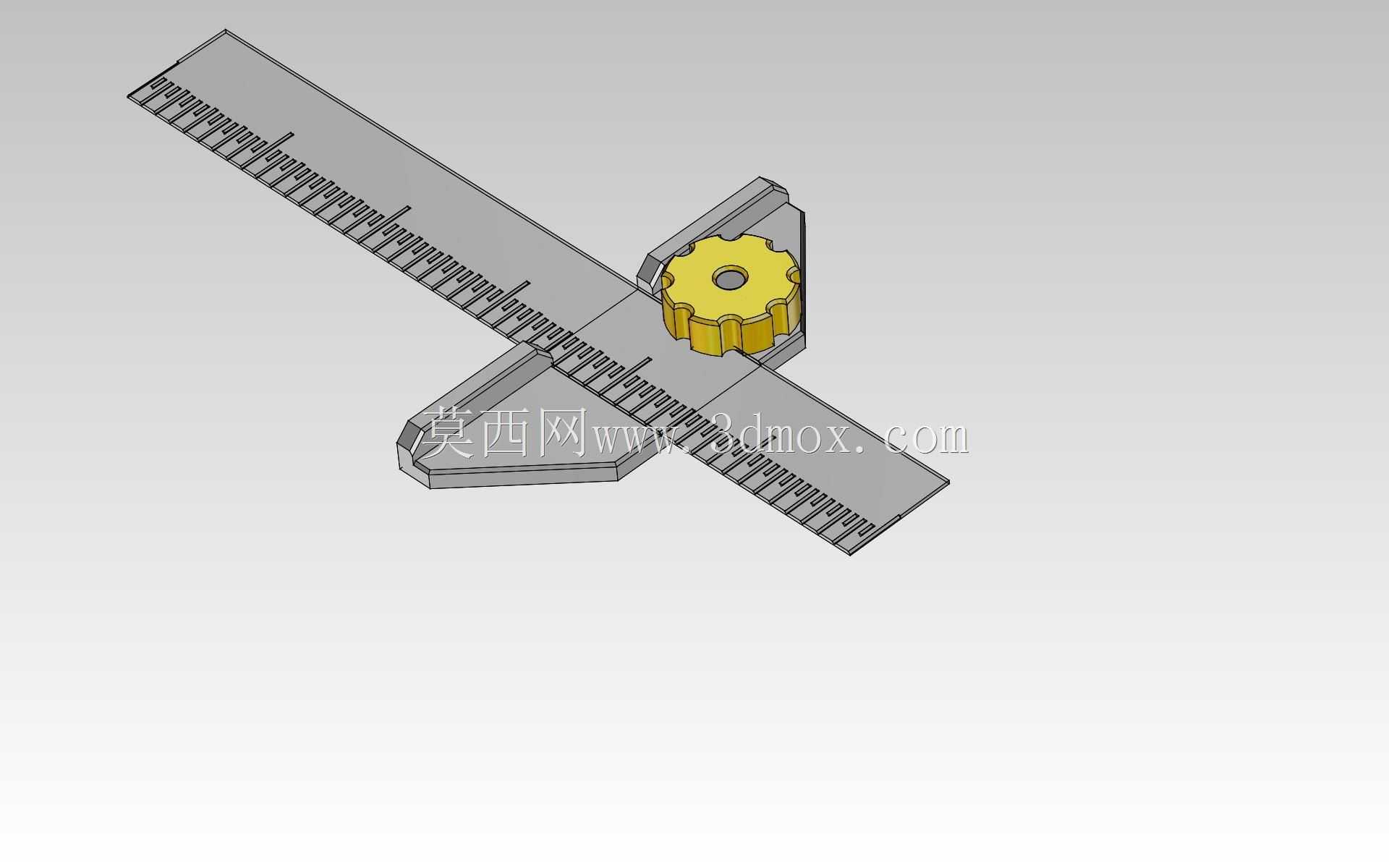

带滑动锁紧结构的可调式T形直角尺

在钣金划线、木工裁料、小型零件装调找正的日常作业场景里，这类带滑动金属尺的T形直角尺是一线操作工人手边常备的辅助工具，区别于传统固定一体式T形尺，它的可调结构能适配更多非固定尺寸的划线、垂直度校验需求。从实际使用逻辑来看，这款T形尺的基座部分做了直角靠肩设计，靠肩的两个垂直面做了平面度管控，使用时可以直接抵靠在工件的基准边缘，不需要额外找正基准，能大幅减少划线前的准备时间。滑动尺身采用带刻度的金属薄尺，刻度沿尺身全长排布，最小刻度适配常规毫米级测量划线需求，尺身穿过基座上的导向滑槽，滑槽内部做了减磨处理，推动尺身时不会出现卡滞，也不会因为间隙过大出现尺身歪斜的问题。锁紧结构采用了带滚花的旋钮式锁紧件，旋钮外圈的滚花能增加手指拧动时的摩擦力，不需要借助额外工具就能完成尺身的锁紧固定，当尺身滑动到需要的位置时，拧紧旋钮就能将尺身和基座牢牢固定，此时既可以作为固定长度的直角尺使用，也可以借助伸出的尺身完成深度、台阶高度的辅助测量。设计过程中，基座的导向槽和尺身的配合间隙做了严格管控，间隙过大会导致尺身晃动，影响划线和测量精度，间隙过小则会导致滑动阻力过大，操作手感生涩，同时基座的直角垂直度公差控制在常规民用作业允许的范围内，能满足日常非高精度计量场景的使用需求。尺身的伸出长度可以根据作业需求自由调整，比如在长板材上划平行于基准边的直线时，可以将尺身伸出到需要的尺寸后锁紧，靠住基准边一次就能划出整条直线，不需要反复挪动尺子对齐刻度；在校验小型框架类零件的垂直度时，可以缩短尺身伸出长度，避免尺身过长因为自重产生挠曲，影响校验结果的准确性。基座的边角做了小倒角处理，避免使用过程中尖锐边角划伤操作人员，同时也能减少基座磕碰工件表面造成的外观损伤。尺身的刻度采用蚀刻工艺制作，长期使用摩擦也不会轻易脱落，相比印刷刻度的耐用性更强，适合车间、工地这类复杂作业环境下长期使用。从安装边界来看，这款T形尺不需要额外固定在工作台面上，手持即可操作，整体尺寸小巧，收纳时可以将尺身完全滑入基座的滑槽内，减少存放占用的空间，工具柜、工具包内都能轻松放置。在实际装配调试环节，锁紧旋钮的螺杆末端做了防滑压头，锁紧时压头会紧密抵靠在尺身表面，不会因为轻微震动就出现尺身滑移的情况，保证作业过程中尺寸的稳定性，不管是木工开料前的划线定位，还是钣金折弯前的折弯线标记，或是电子组装过程中小型零件的位置找正，这款可调T形直角尺都能提供稳定的基准辅助，相比固定尺寸的直角尺，它的适用场景更宽泛，一把工具就能覆盖多种不同尺寸的作业需求，减少工具携带的数量。
