高精度游标卡尺工业测量工具三维造型

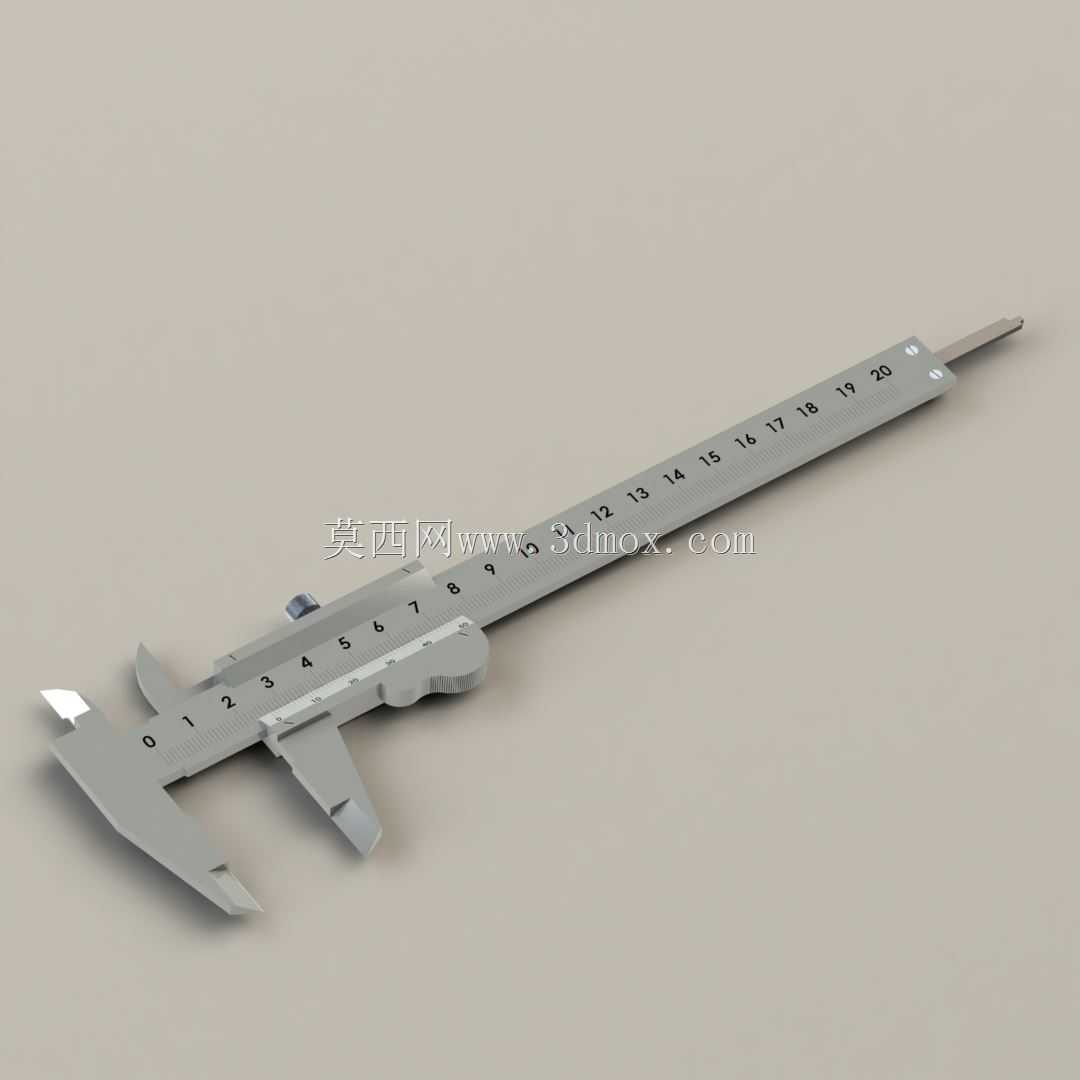

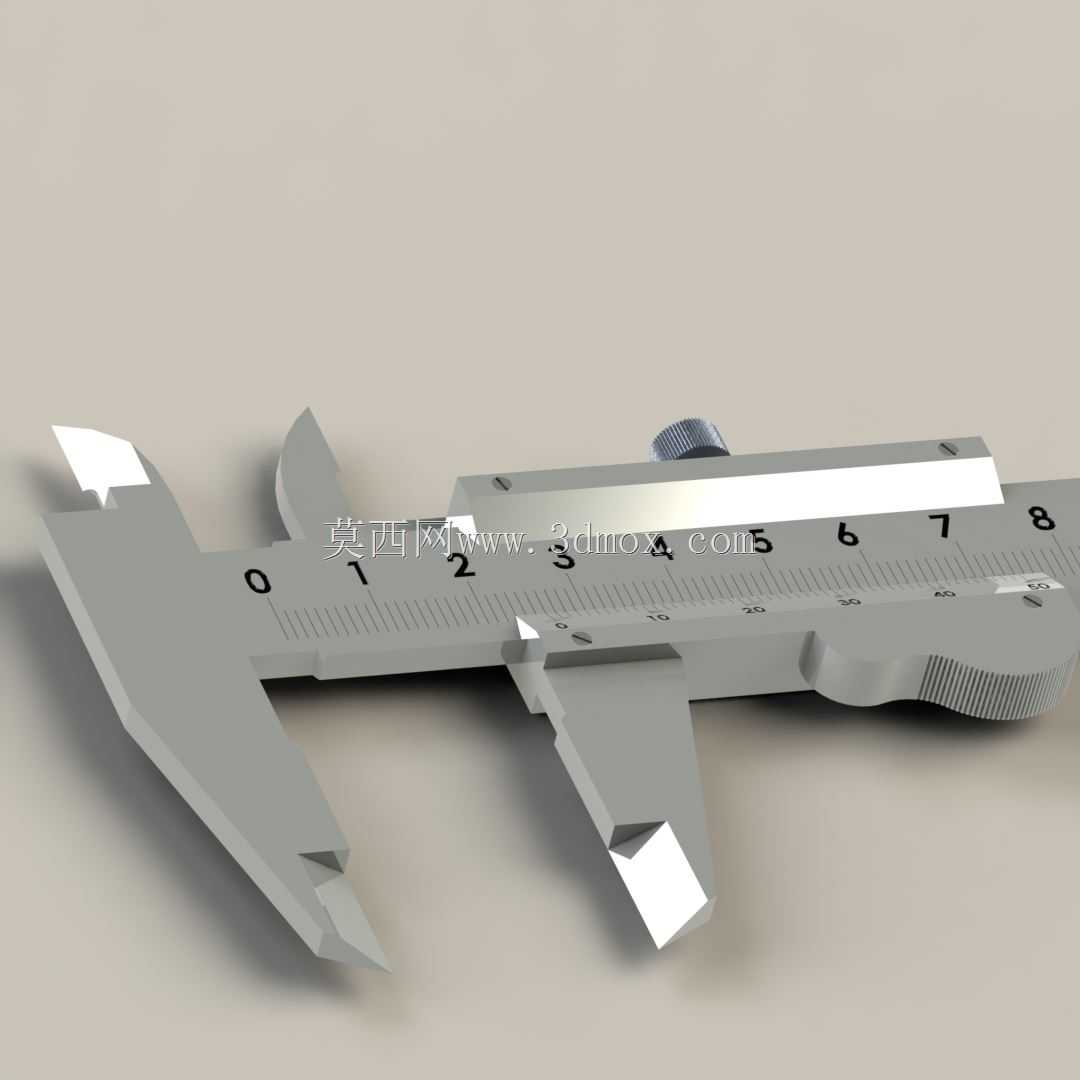

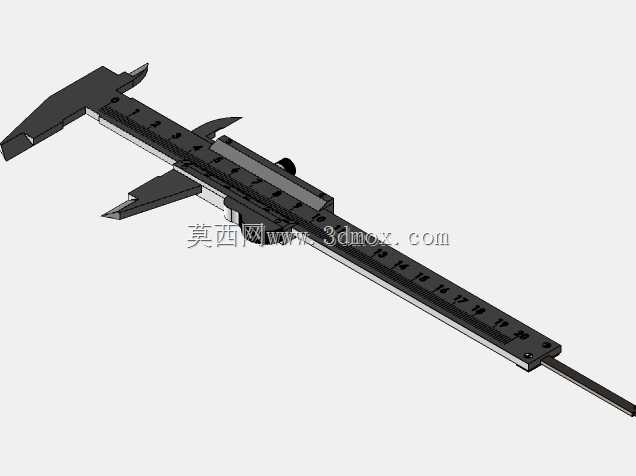

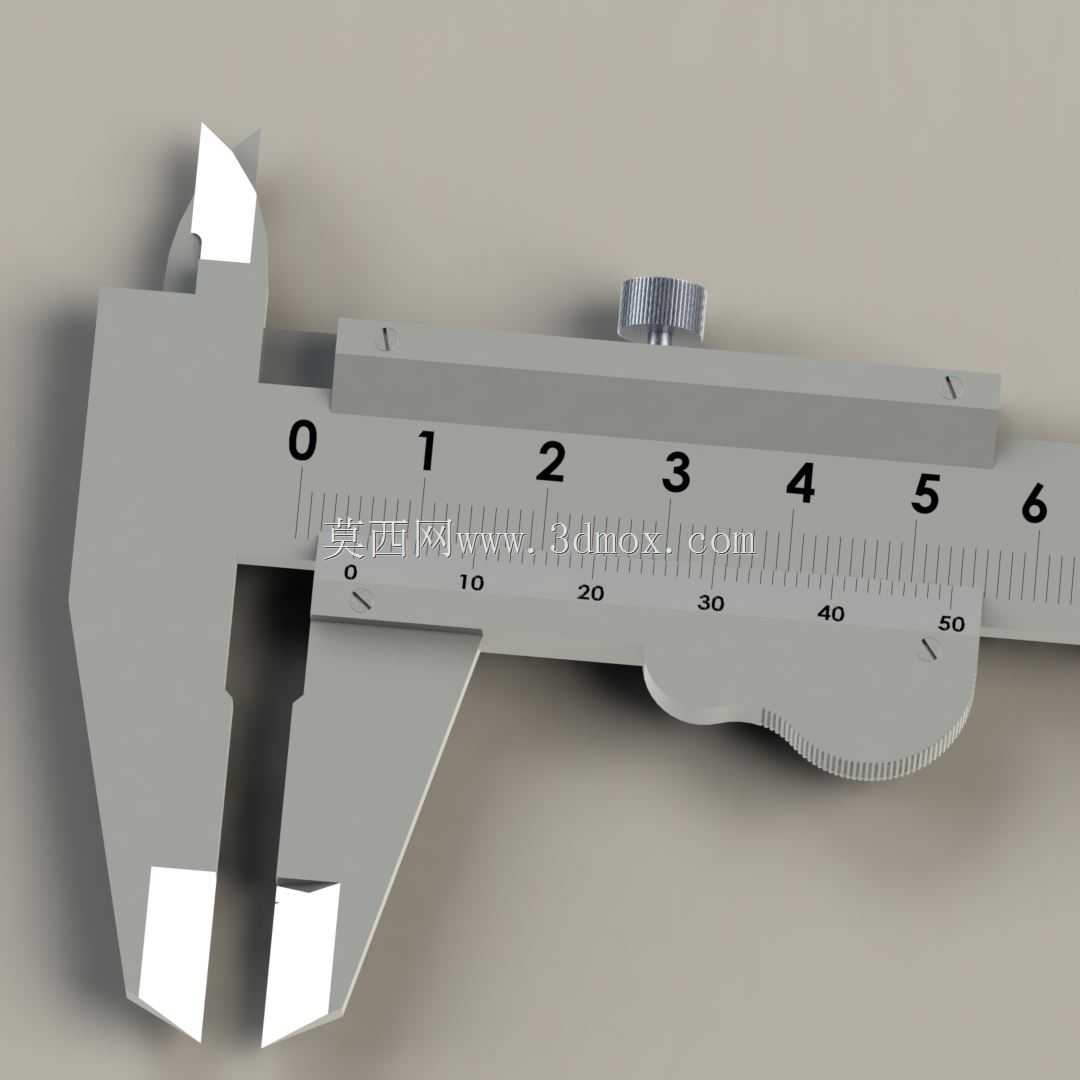

在机械加工车间的日常工序流转里，游标卡尺是一线操作工人、质检人员随身携带的基础检测器具，从毛坯下料的首件核验，到精加工工序间的尺寸抽检，再到成品入库前的终检环节，都能看到它的使用场景。不同于实验室环境下使用的高度规、三坐标测量仪，游标卡尺不需要固定的安装工作台，也无需外接气源或电源，单人手持即可完成全维度测量，适配机加工现场复杂多变的检测需求。这款游标卡尺的结构设计完全贴合实际测量逻辑，主尺身采用一体化平直型材加工，保证尺身直线度满足长期使用的精度保持要求，尺身表面的刻度线做了蚀刻填漆处理，避免日常使用中摩擦导致刻度磨损模糊。上下两组量爪分别对应不同测量需求：上方的内测量爪可伸入工件内孔、卡槽位置，测量内径、槽宽等内部尺寸，量爪端部做了圆弧过渡处理，测量时能自然贴合内孔壁，避免尖角刮伤工件已加工表面；下方的外测量爪用于测量工件外径、长度、厚度等外部尺寸，测量面经过精磨处理，平面度与平行度控制在微米级，保证测量时两测量面能完全贴合工件被测表面，减少测量误差。尺身尾部的深度测杆可伸出尺身端面，用于测量盲孔深度、台阶高度等尺寸，测杆与尺身导向槽的配合间隙经过严格控制，伸缩过程无卡滞也无明显晃动，避免测杆倾斜带来的深度测量误差。顶部的锁紧螺钉可在量爪调整到合适位置后锁紧尺框，方便读数时保持测量位置不变，避免手持过程中尺框滑动导致读数偏差。从建模逻辑来看，整个模型完全按照实物的装配关系搭建，尺身、尺框、量爪、深度测杆、锁紧螺钉、游标滑块各部件的配合边界完全还原实物状态，没有出现干涉或配合间隙失真的问题。尺身的刻度排布严格遵循0.02mm精度游标卡尺的刻度原理，主尺每格1mm，游标部分共50格对应主尺49mm长度，保证读数逻辑与实物完全一致，可用于机械测量教学的演示场景，也能作为机加工工位的工装器具可视化建模素材，帮助新入职的操作人员快速熟悉量具结构与测量原理。在实际使用中，这类游标卡尺的测量范围通常覆盖0-150mm常规加工件的检测需求，整体重量控制在单手可长时间持握的范围，尺身的防滑纹理设计也能减少手持测量时的打滑问题，不管是油性的机加工车间环境，还是干燥的装配工位，都能稳定持握完成测量操作。
