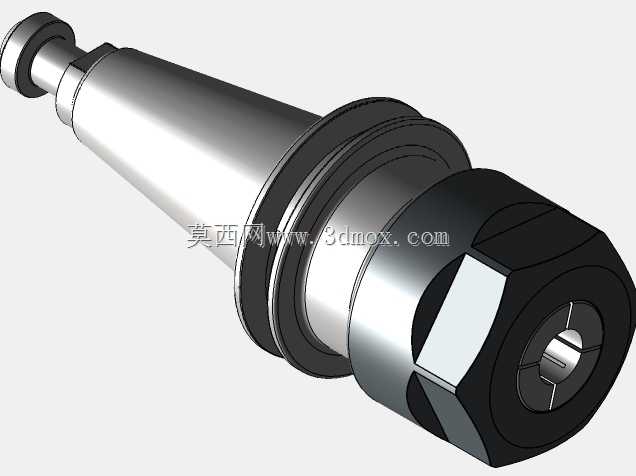

ISO25锥柄ER20弹簧夹头刀柄结构

在数控雕铣、小型加工中心及高速精雕设备的主轴末端，这类ISO25规格的ER刀柄是连接主轴输出端与切削刀具的核心衔接部件，主要承担扭矩传递、刀具同轴度保持的作用，适配小功率高速主轴的轻载铣削、钻孔、铰孔加工场景，常见于消费电子精密结构件加工、小型模具精修、五金小件高速切削的工位上。从结构设计逻辑来看，锥柄部分严格遵循ISO25主轴接口的锥度规范，锥面与主轴内锥孔贴合时依靠锥面自锁特性实现径向定位，尾部的拉钉结构匹配主轴拉爪的拉紧行程，确保高速旋转时刀柄不会从主轴脱出，锥柄根部的法兰盘端面在拉紧后与主轴端面贴合，形成锥面+端面的双重定位，有效降低高速旋转时的刀柄振摆。夹持端采用ER20规格的弹性夹头配套结构，ER螺母与刀柄本体的外螺纹旋合时，螺母内锥面会挤压ER夹头的开槽结构，让夹头均匀收缩抱紧刀具圆柱柄，这种结构可以兼容夹持范围内不同直径的直柄刀具，无需针对每款刀具制作专属夹持套，换刀时仅需更换对应规格的ER夹头即可，大幅缩减现场换刀的辅助时间。从安装边界尺寸来看，锥柄大端直径、法兰盘外径、螺母旋合后的最大外径都严格匹配ISO25主轴的周边避让空间，不会出现安装时与主轴端盖、周边防护结构干涉的问题，刀柄整体悬长控制在适配小型主轴的合理范围内，避免悬伸过长导致的刚性不足，在高速切削时能更好地抑制刀具颤振，保障加工表面的光洁度。设计过程中需要重点关注几个配合公差：锥柄与主轴锥孔的接触面积需要达到规范要求的比例以上，否则会出现定位精度不足、高速旋转时刀柄甩动的问题；ER夹头的内孔与外锥面的同轴度、螺母与刀柄螺纹的配合间隙，都会直接影响装刀后的刀具径向跳动值，跳动过大不仅会降低加工精度，还会加剧刀具磨损，甚至在高速旋转时引发安全隐患。另外，刀柄上的扁位结构是配套卸刀座使用的，换刀时将扁位卡入卸刀座的卡槽内，就能轻松旋松或拧紧ER螺母，避免换刀时主轴承受额外的扭矩，保护主轴内部的轴承结构。这类刀柄的流道设计如果是中心出水规格，还会在锥柄中心加工贯通的冷却孔，将高压切削液直接输送到刀具切削刃位置，提升深孔加工、高速铣削时的排屑与冷却效果，本结构展示的是基础款无中心出水的配置，适配常规无内冷功能的小型主轴使用场景。
