ISO20锥柄ER16弹簧夹头数控铣刀柄结构

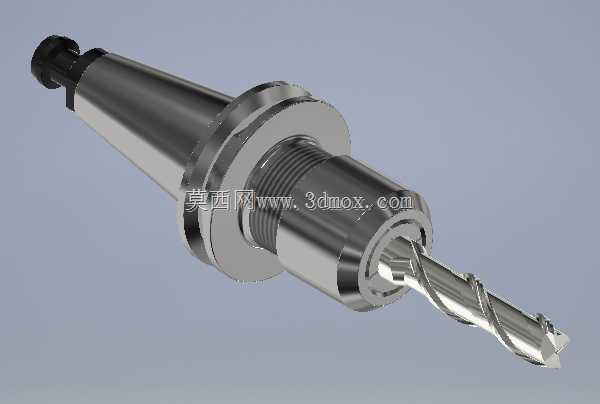

　　在数控铣削、精雕加工的日常生产场景里，刀柄作为连接机床主轴与切削刀具的核心过渡部件，其结构精度、装夹可靠性直接决定了加工过程的振刀幅度、工件表面加工质量以及刀具的实际使用寿命，这款ISO20规格的ER16型刀柄，正是面向小规格高速主轴加工场景开发的刀具装夹组件，整套结构包含ISO20锥度主体、双头拉紧螺栓、ER16型弹簧夹头、锁紧螺母以及配套装夹的立铣刀，完整还原了实际装机状态下的装配关系。从实际应用场景来看，这类小规格ISO锥柄刀柄多用于高速精雕机、小型数控铣削中心、桌面级加工设备的主轴端，适配加工铝件、铜件、工程塑料等轻切削载荷的工况，相比更大规格的BT或CAT锥柄，ISO20锥柄的体积更小、动平衡表现更优，

　　能够支撑更高的主轴转速运行，在小型精密零件的铣槽、轮廓铣削、钻孔倒角等工序中应用广泛。从结构设计思路来看，锥柄部分采用标准ISO20锥度配合，锥面与主轴内锥孔贴合实现径向定位，锥柄尾部的内螺纹孔配合双头拉紧螺栓，能够在主轴拉爪的作用下将刀柄牢牢拉紧在主轴端，保证高速旋转下锥面不会出现松动偏移；中间的法兰凸台一方面作为刀柄安装时的轴向定位基准，抵靠主轴端面形成过定位约束提升连接刚性，另一方面也可作为动平衡校正的配重基准面，方便出厂前做动平衡调校降低高速旋转的离心振动。前端的ER16夹头安装位采用标准ER锥孔设计，配合带外螺纹的锁紧螺母，当旋紧螺母时，螺母的内锥面会挤压ER弹簧夹头的外锥面，迫使夹头沿周向均匀收缩，

　　从而抱紧中间穿过的立铣刀刀柄，这种装夹结构的优势在于夹持范围覆盖ER16夹头的全规格段，单支刀柄配合不同内径的夹头即可装夹1-10mm直径范围的直柄刀具，无需针对每一种刀具直径配备专用刀柄，大幅降低生产现场的刀具辅件库存成本。从安装边界尺寸来看，ISO20锥柄的大端直径为20mm，锥度比例为1:10，整体刀柄从锥柄尾部到螺母前端的悬伸长度控制在紧凑范围内，尽可能缩短刀具装夹后的悬伸量，提升切削过程的整体刚性，减少长悬伸带来的让刀问题；锁紧螺母采用标准ER16六角外形，适配普通ER扳手即可完成锁紧操作，无需专用定制工装，现场换刀操作便捷。整套结构的装配逻辑完全贴合实际生产的装夹流程：先将立铣刀穿入ER弹簧夹头的内孔，

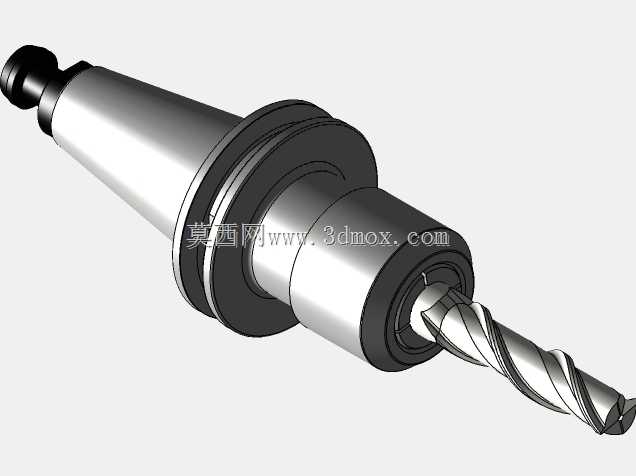

　　再将夹头卡入锁紧螺母的卡槽内，随后将螺母连带夹头和刀具一同旋入刀柄主体的前端外螺纹，最后用扳手锁紧螺母即可完成刀具装夹，拆卸时反向旋松螺母即可带动夹头退出锥孔，松开刀具完成换刀。在结构细节处理上，锥柄表面的粗糙度、锥度公差都严格遵循ISO刀柄的标准规范，保证与主轴锥孔的接触面积达到85%以上，避免接触不良导致的跳动超差；夹头采用65Mn弹簧钢材质的结构设计逻辑，开槽均匀分布保证收缩时的同轴度，锁紧后的刀具径向跳动可以控制在0.01mm以内，满足精密加工的精度要求；拉紧螺栓的长度经过匹配设计，既保证拉爪能够可靠抓取拉紧，又不会因为螺栓过长干涉主轴内部结构。这类刀柄在实际使用中需要注意，安装前需要擦拭干净锥柄表面和主轴内锥孔，避免切屑、灰尘残留导致锥面贴合不良，锁紧螺母时需要使用扭矩扳手按照推荐扭矩锁紧，避免锁紧力不足导致刀具打滑，或是锁紧力过大导致夹头变形、螺母螺纹滑牙；日常维护时需要定期清理夹头和螺母内的切屑残渣，涂抹防锈油避免锈蚀影响装夹精度。从三维建模的角度来看，这套模型完整还原了各个零件的配合关系，锥面的配合公差、螺纹的啮合长度、夹头的开槽结构都做了准确还原，既可以作为机床辅件选型时的结构参考，也可以用于加工仿真时的刀具装配组件，搭建完整的机床加工运动仿真场景，帮助设计人员提前预判加工过程中刀柄与工件、夹具之间的干涉问题，避免实际加工中出现撞机风险。
