带防滑滚花结构的外螺纹锁紧接头

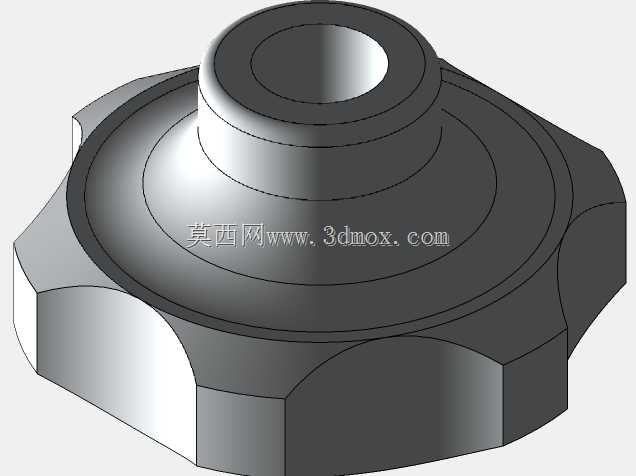

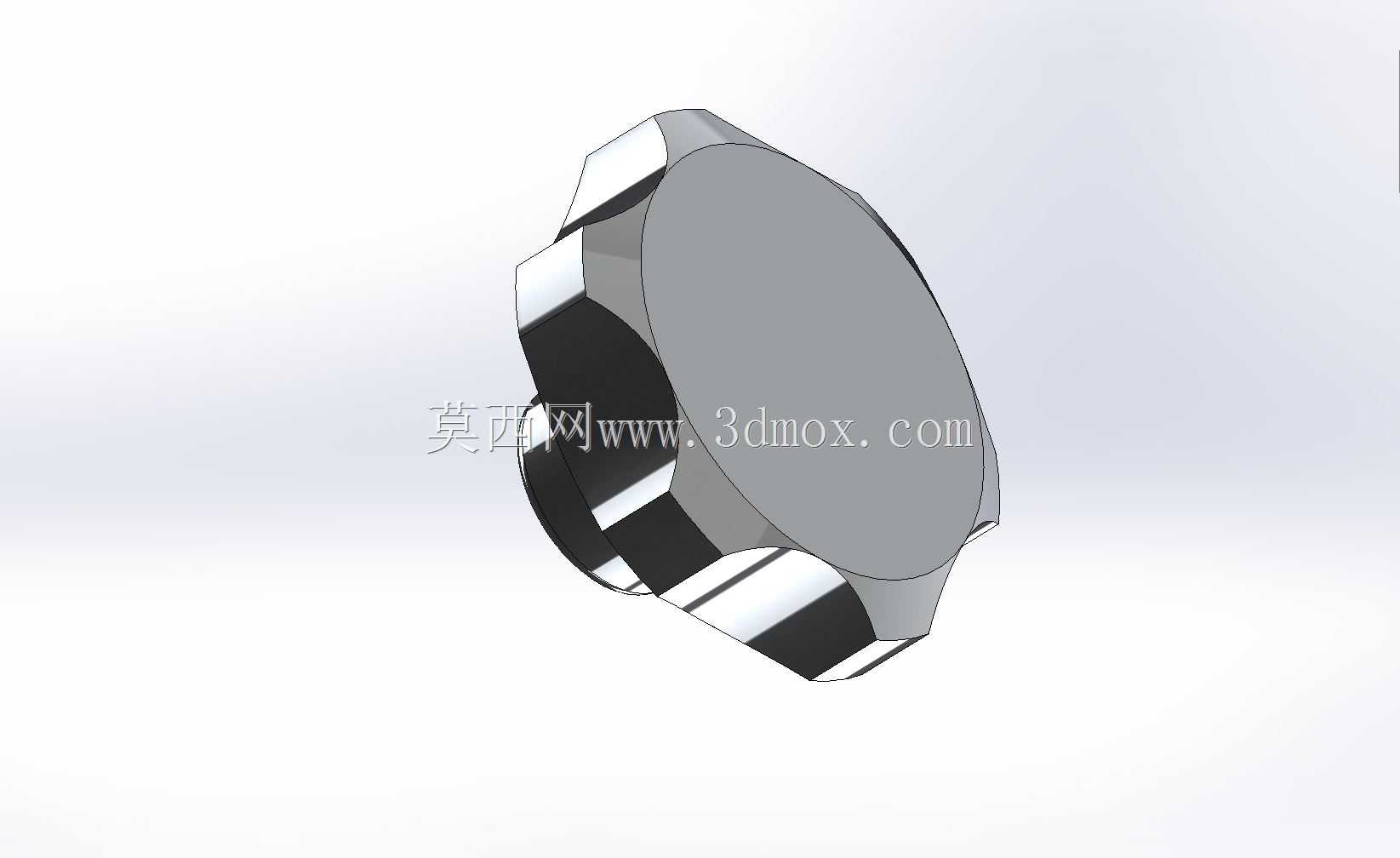

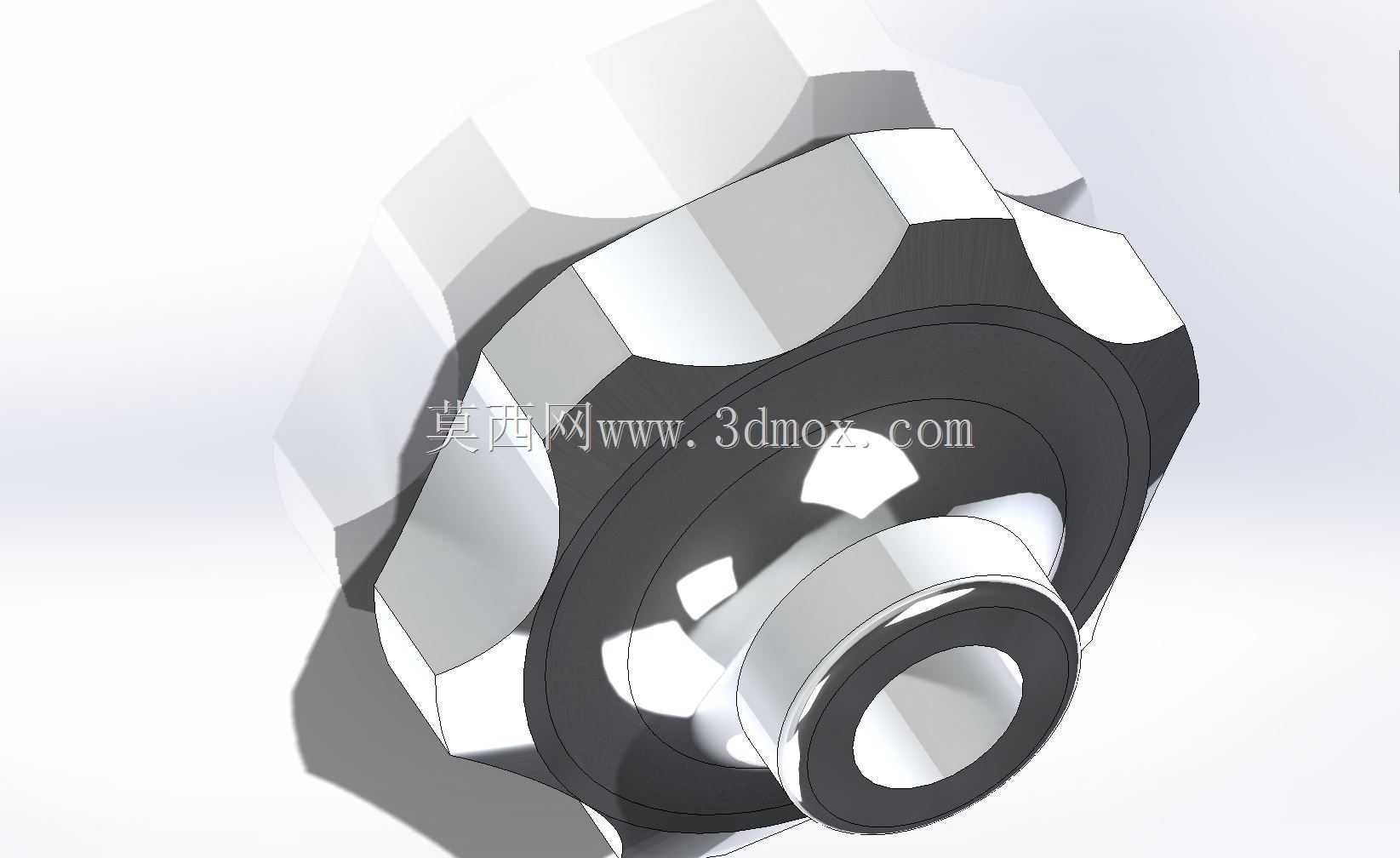

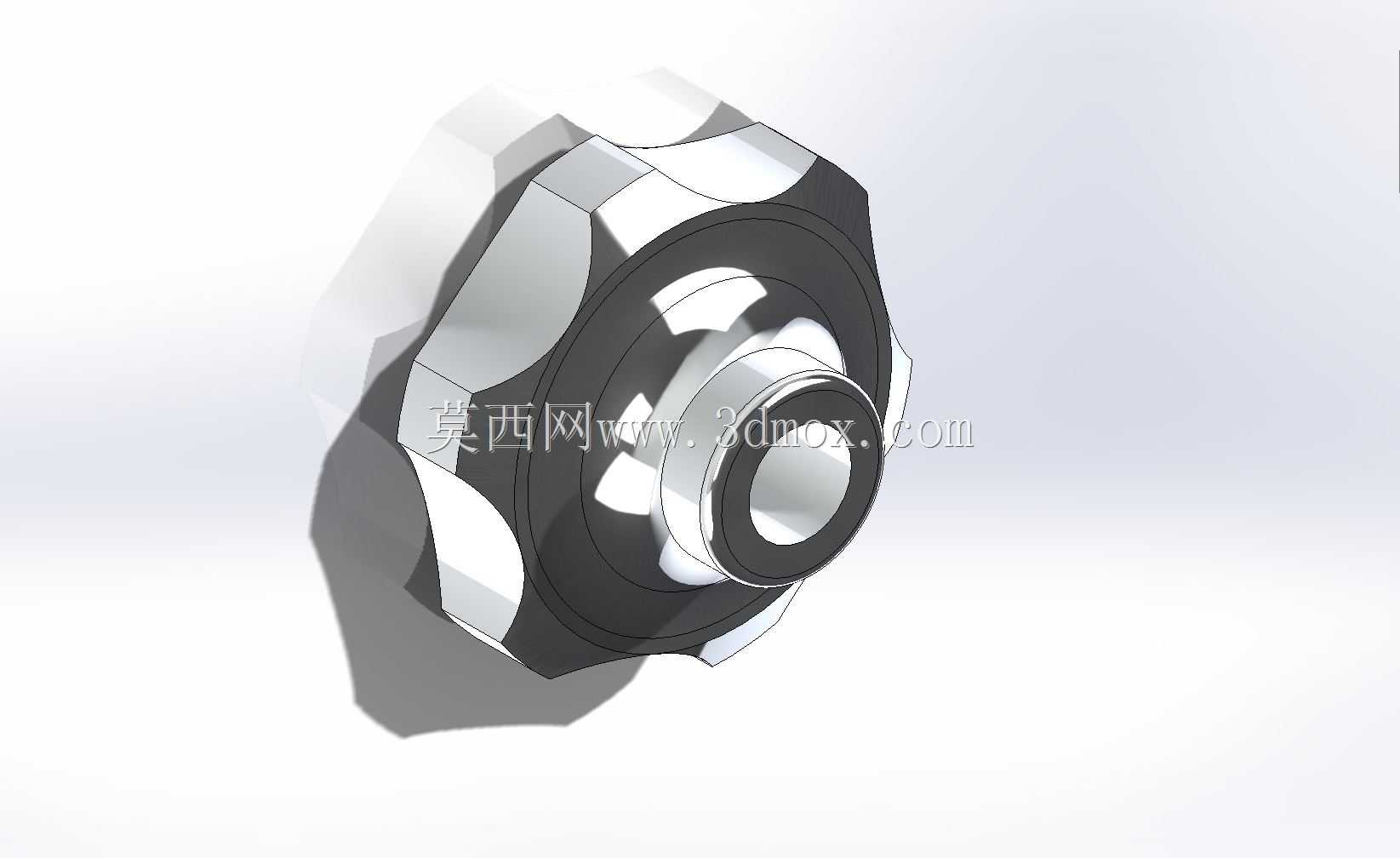

这类带多面防滑结构的外螺纹锁紧接头，常应用在中小通径的流体管路、气动回路以及小型设备的油路接驳场景中，日常在轻工生产线的气动控制回路、实验台流体输送管路、小型液压站的支路连接位置都能见到它的身影。它的核心作用是实现两段管路或者管路与阀体、执行元件之间的可拆卸刚性连接，同时保证连接位置的密封可靠性，避免输送介质出现泄漏，也方便后期管路维护时的快速拆装。从结构设计来看，接头主体采用阶梯轴式构型，一端加工有标准外螺纹用于和对应内螺纹的接口旋合，中部设计了多面切削的防滑拧动段，替代传统的六角头结构，多面的接触面能够适配扳手夹持，也可以在安装空间受限、扭矩要求不高的场景下直接用手拧动完成初步锁紧，滚花与多面结合的结构能大幅提升拧动时的摩擦力，避免操作时打滑。靠近螺纹端的位置设计有环形凸台，一方面作为螺纹旋入的行程限位，保证螺纹拧入深度符合设计要求，避免过拧损坏螺纹或者拧入深度不足导致连接强度不够，另一方面凸台端面可以放置密封垫片，在接头锁紧时挤压垫片实现端面密封，适配不同材质的平垫片、O型圈等密封件，满足不同压力等级、不同介质的密封需求。设计这类接头时，首先要根据应用场景的管路通径确定内部流道的孔径，保证介质通过时的压损在允许范围内，不会因为流道缩径影响整个回路的输送效率；外部的防滑拧动段的对边尺寸要匹配常用扳手的规格，多面的切削深度要兼顾夹持可靠性和零件整体的结构强度，避免切削过深导致接头在拧动时出现断裂；螺纹段的长度要根据对接接口的壁厚设计，保证旋合后有足够的螺纹啮合扣数，满足连接的抗拉、抗扭强度要求，同时预留出密封垫片的压缩空间。安装时需要注意，接头的外螺纹轴线要和对接接口的轴线保持同轴，避免偏斜导致螺纹咬死或者密封失效，拧动时的扭矩要控制在材料允许的范围内，尤其是采用铝合金、铜合金等易加工材质制作时，过大的扭矩会导致防滑棱变形、螺纹滑牙，反而影响后续的拆装维护。这类接头的外部轮廓没有尖锐的棱角，所有棱边都做了小倒角处理，既避免安装操作时划伤操作人员，也能减少零件在流转、安装过程中因为磕碰导致的外形损伤，保证安装面的平整性。
