SK16立式导向轴支座支撑固定件

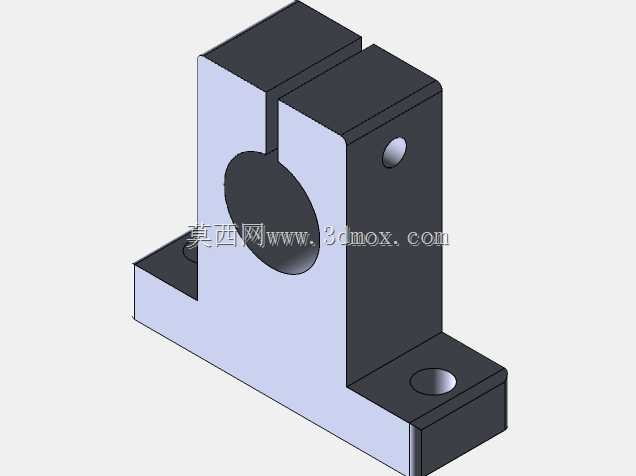

这款SK16立式导向轴支座，是自动化输送线、精密检测工装、小型模组滑台搭建中常用的轴系支撑部件，主要承担光轴类导向零件的径向固定与轴向限位作用，避免轴系在往复运动、负载传导过程中出现偏移、窜动问题。从结构设计来看，整体采用L型立式布局，底部设置两个带沉孔的安装耳，沉孔结构可让内六角安装螺栓完全沉入座体内部，不会突出安装面干涉周边运动部件，安装时可直接通过螺栓将支座固定在设备型材台面、工装基板的预设螺纹孔位上，安装基准面与底部支撑面做了共面处理，能保证装配后支座的垂直度公差控制在常用工装的允许范围内。上部的夹持段采用开口式开槽设计，中间的通孔为适配16mm直径光轴的安装位，开槽结构将上部夹持段分为两个对称的夹臂，侧部预留的锁紧孔可装入紧定螺钉，通过螺钉的预紧力让两个夹臂产生弹性形变，抱紧穿过通孔的光轴，这种抱紧式固定方式不会在光轴表面加工额外的定位槽或台阶，能根据实际装配需求灵活调整光轴的轴向伸出长度，适配不同行程的导向场景。设计过程中，夹臂的壁厚做了针对性的强度校核，既保证锁紧时能产生足够的抱紧力避免光轴打滑，又不会因为壁厚过大导致锁紧需要的螺钉扭矩过高，同时支座的立板高度做了优化，在保证支撑稳定性的前提下尽可能压缩整体高度，减少对设备安装空间的占用，适配紧凑布局的自动化设备内部安装需求。实际应用场景中，这类支座常成对使用，分别固定在导向轴的两端，为直线轴承、滑套的往复运动提供稳定的支撑基准，也可用于传感器安装支架、挡停机构的立柱固定场景，相比卧式支座，立式结构能直接从设备台面向上延伸支撑轴，不需要额外加装转角连接块，能减少装配环节的零件数量，降低装配累积误差。在安装边界上，底部两个安装孔的孔距适配常用20系列、30系列铝型材的槽间距，不需要额外加工转接板即可直接装配，上部夹持孔的中心高度经过标准化设计，和同规格的卧式支座、导向轴固定座的中心高度保持一致，方便设计人员在不同安装方向的场景下快速选型替换，不需要重新调整周边部件的安装位置。座体的棱角位置都做了小尺寸倒角处理，既避免装配过程中锐边划伤操作人员，也能去除加工过程中产生的毛刺，保证装配时各贴合面能完全贴合，不会因为毛刺顶起导致安装倾斜。
