异形塑料盖注塑成型模具结构设计

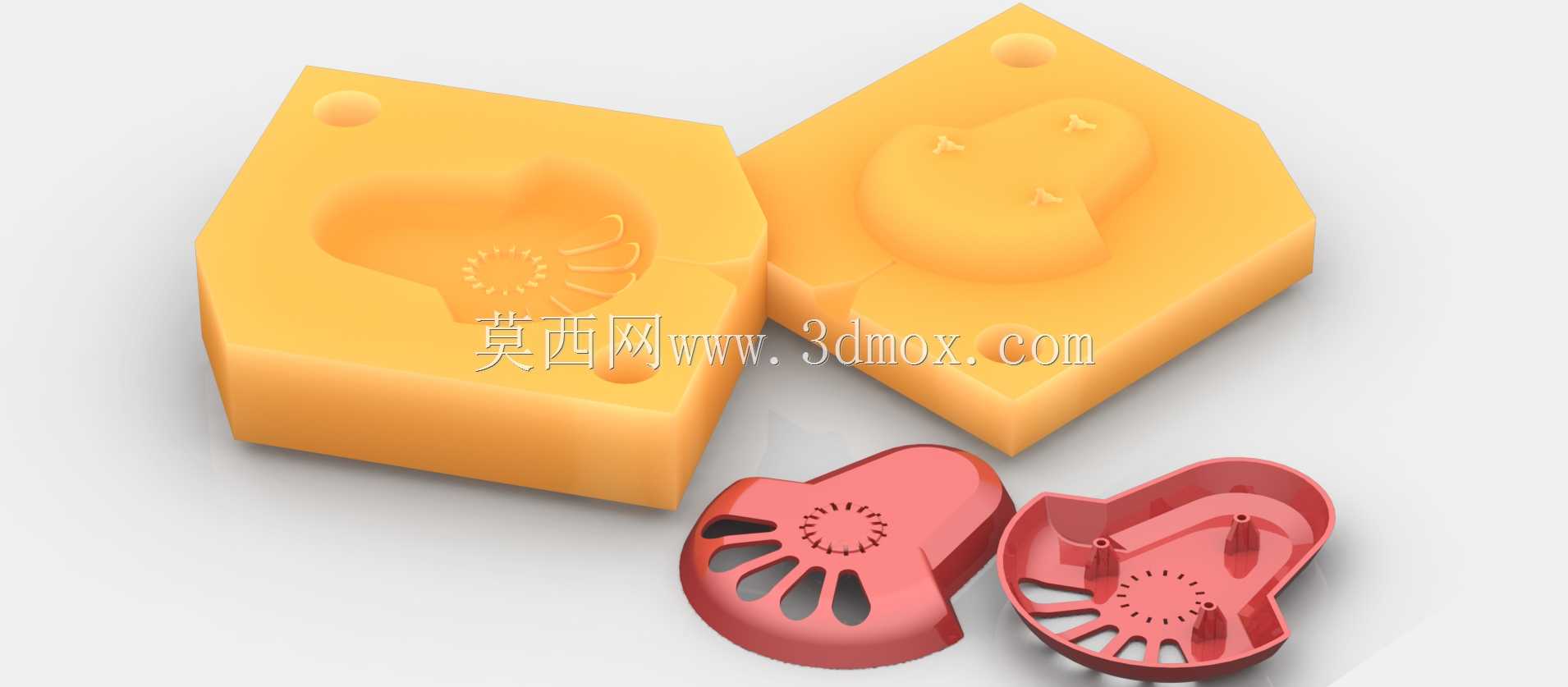

这套模具针对带异形镂空、曲面造型的塑料盖产品开发，核心服务于小批量定制化塑料盖的注塑生产场景，适配桌面级注塑设备的安装参数，可直接配套常规注塑机台完成试模与量产作业。从产品成型逻辑来看，模具采用一模一腔的布局设计，分型面设置在塑料盖的最大轮廓边界处，开模时可保证产品与流道凝料顺利脱出，不会出现粘定模的情况。型腔与型芯的成型面完全复刻塑料盖的内外曲面特征，包括盖体侧面的镂空槽位、内表面的定位柱结构，都在对应成型位置做了精准的尺寸匹配，成型后无需额外做二次修边处理，可直接满足装配公差要求。模具的进料方式采用侧浇口设计，浇口位置选在塑料盖的非外观边缘处，成型后浇口残留痕迹小，不会影响产品的外观面质量，同时浇口的截面尺寸经过测算，可保证熔融塑料在填充过程中流速均匀，避免出现缺胶、飞边、熔接痕等常见注塑缺陷。冷却回路采用随形布局设计，在型腔与型芯内部都设置了循环冷却水道，水道距离成型面的距离保持均匀，可保证模温在注塑周期内稳定控制在合理区间，有效缩短成型冷却时间，提升生产效率，同时避免因模温不均导致的产品翘曲变形问题。顶出机构采用顶杆顶出设计，顶杆的排布位置避开产品的外观面与配合面，顶出力分布均匀，开模顶出时不会造成产品顶白、顶穿的问题，同时顶杆的配合间隙控制在合理范围，不会出现溢料飞边的情况。这套模具的安装尺寸适配常规120吨级以下的注塑机台，定位圈、浇口套的尺寸符合通用机台的安装标准，无需额外做改装即可上机使用，模具的导向机构采用导柱导套配合，合模时可保证型腔与型芯的对位精度，避免出现错模导致的产品尺寸超差问题。针对塑料盖的镂空结构，模具在对应位置做了碰穿处理，碰穿面的角度与配合精度经过优化，可保证长期生产过程中不会出现跑披锋的问题，同时碰穿位置的排气结构做了细化处理，填充时可顺利排出型腔内的空气，避免产品出现烧焦、气泡等缺陷。
