大角度开合工业用270度转动铰链结构

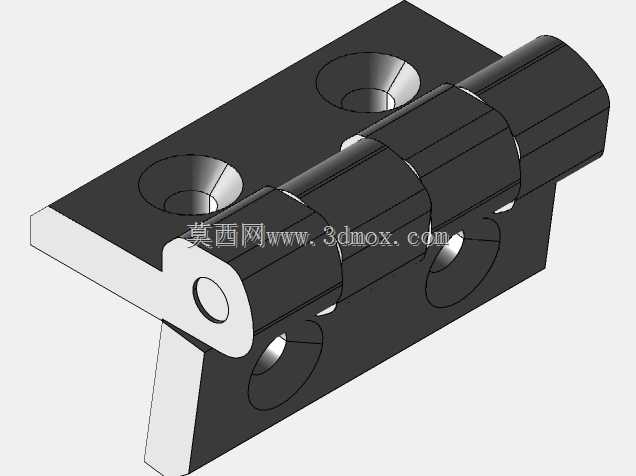

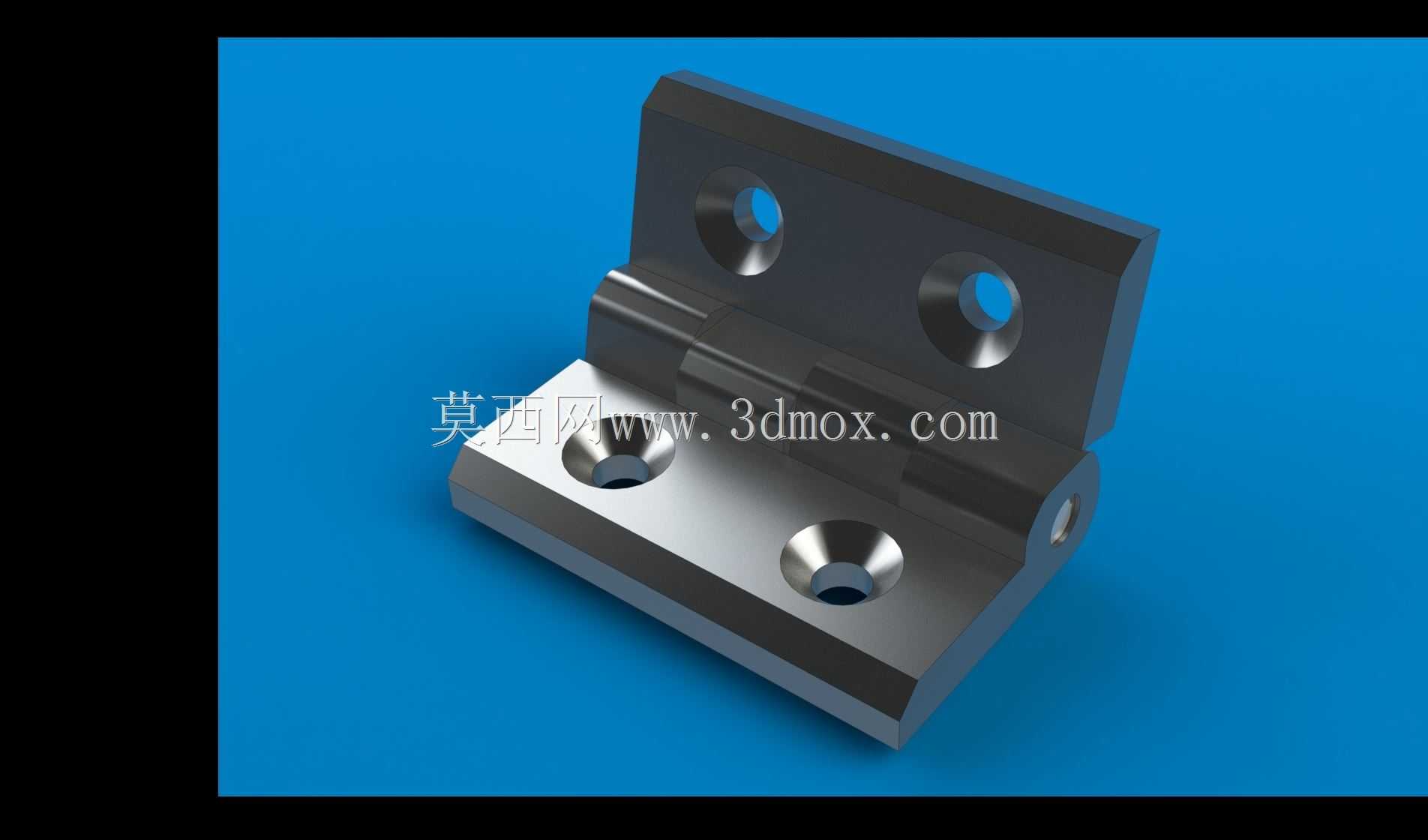

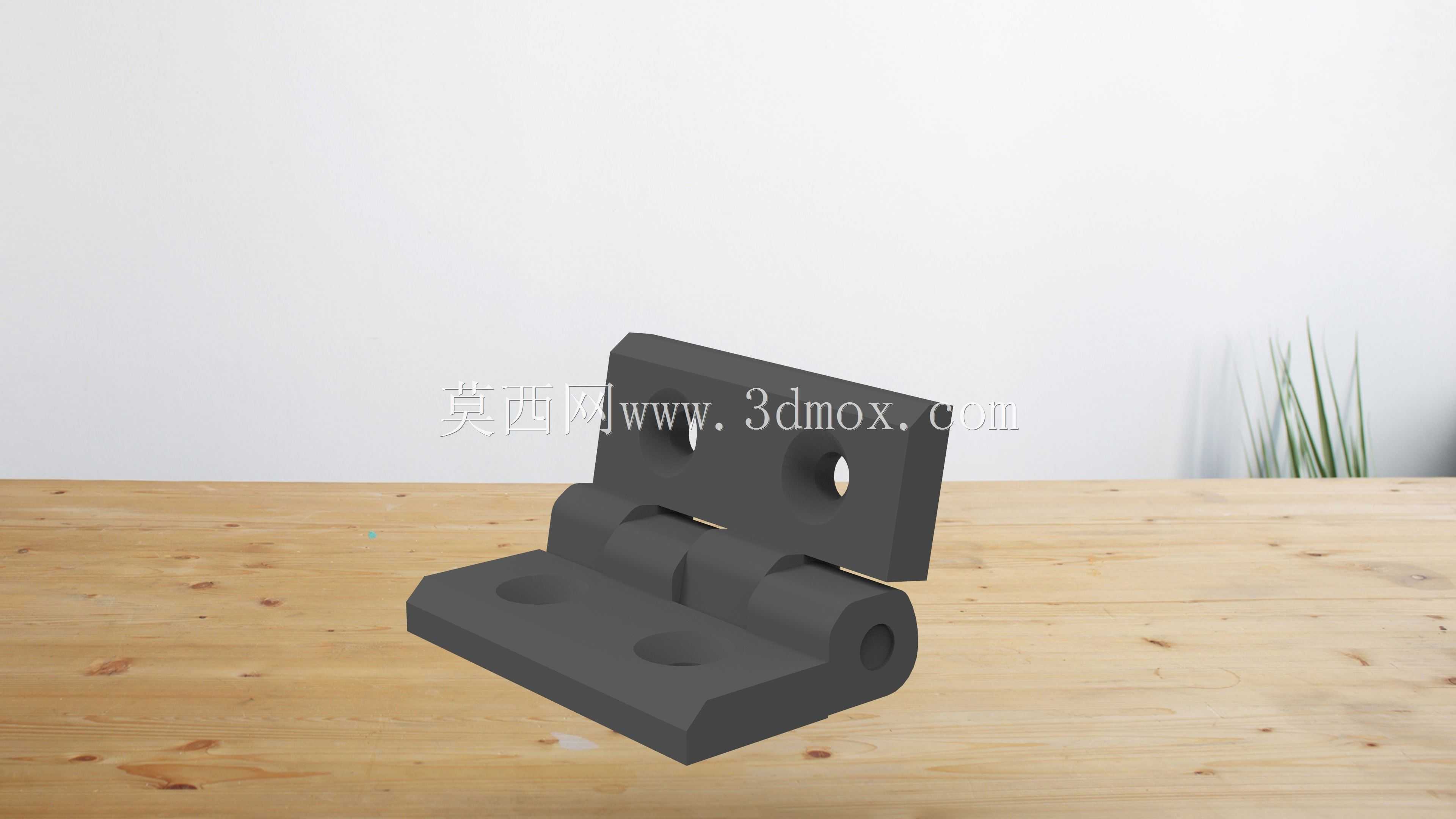

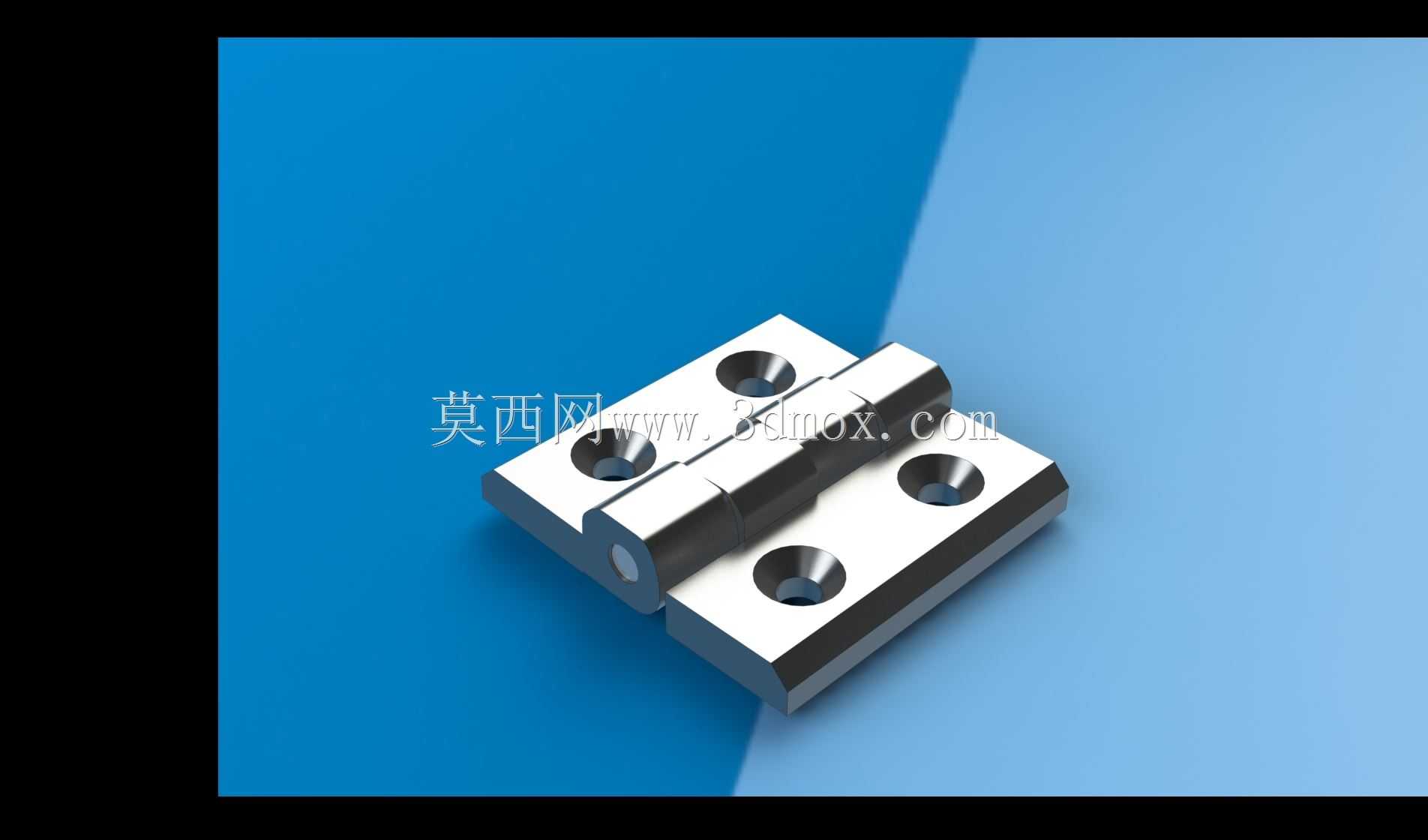

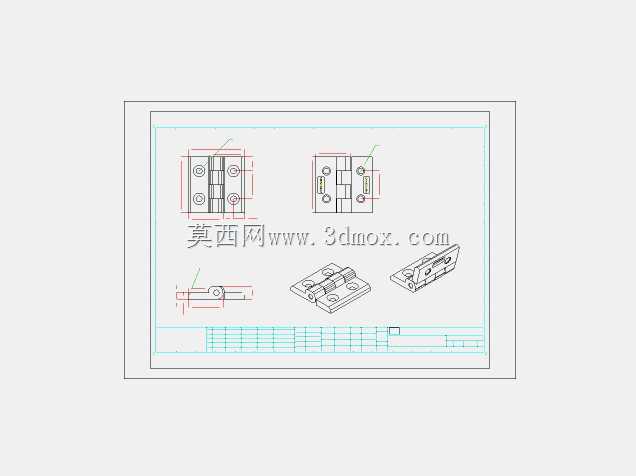

在各类工业柜体、设备防护舱门、特种工装翻盖结构的设计场景中，常规90度、180度开合的铰链往往无法满足大角度开启的操作需求，比如需要完全敞开检修口的设备侧门、需要翻转至背面贴合的操作面板、需要大角度避让操作空间的工装护罩，这类场景下270度转动范围的铰链就能适配特殊的开合边界要求。这款铰链采用分体式双页片搭配同轴销轴的结构设计，固定页与活动页分别设置了沉头安装孔，安装时可直接通过螺栓将两页分别固定在门框与门体对应安装面，沉孔设计能够让螺栓头完全埋入页片平面，不会突出表面干涉门体开合动作，也避免外露螺栓头剐蹭操作人员或周边管线。从结构受力角度出发，铰链的转动副采用了加长轴套配合的设计，相比短销轴结构，加长的配合面能够分散门体自重带来的径向载荷，减少长期开合过程中的轴孔磨损量，延长构件的实际使用寿命，同时轴套与销轴之间预留了合理的配合间隙，既保证转动过程无卡滞，也不会因间隙过大导致门体出现晃动下垂的问题。在安装边界上，这款铰链的页片采用了带斜切过渡的块状结构，固定页的安装面为平整矩形，两个安装孔沿页片长度方向对称分布，活动页的转动避让位置做了圆弧切边处理，当门体转动至270度极限位置时，活动页背面能够完全贴合固定页的侧安装面，不会出现结构硬碰撞，同时转动到极限角度时页片自身的结构形成机械硬限位，无需额外加装角度限位块即可控制最大开合角度，简化整体门体结构的设计流程。实际选型应用时，需要注意匹配安装面的平面度要求，若安装面存在焊接变形或平面度超差，会导致两页片安装后同轴度偏差，直接造成转动阻力变大甚至卡滞，因此安装前需要对焊接后的安装面做铣平处理，保证两个安装面的平行度与位置度符合装配公差要求。这类大角度铰链相比普通合页，不需要在门框侧边预留大的转动避让空间，尤其适合安装空间紧凑、门体需要完全翻开贴靠在设备侧壁的场景，比如小型电气控制柜的侧检修门、便携式检测设备的翻盖面板、生产线旁的工具柜柜门，都能通过这款铰链实现大角度开合，让门体开启后完全避让操作通道，不会因门体突出影响检修操作或人员通行。在三维建模过程中，这款铰链的结构细节还原了实际加工的倒角、沉孔深度、轴套配合间隙等参数，结构工程师在做整机装配设计时，可以直接调用该模型匹配门体的开合运动仿真，验证转动过程中是否与周边结构件存在干涉，提前排查设计阶段的装配问题，减少后续实物试装的调整工作量。
