起重吊装用滑轮吊钩组结构设计

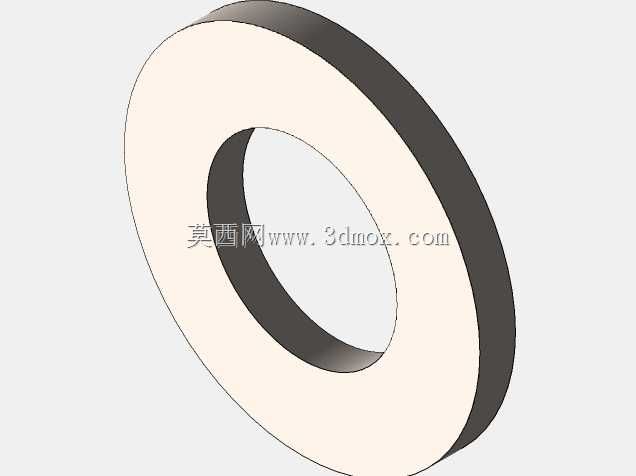

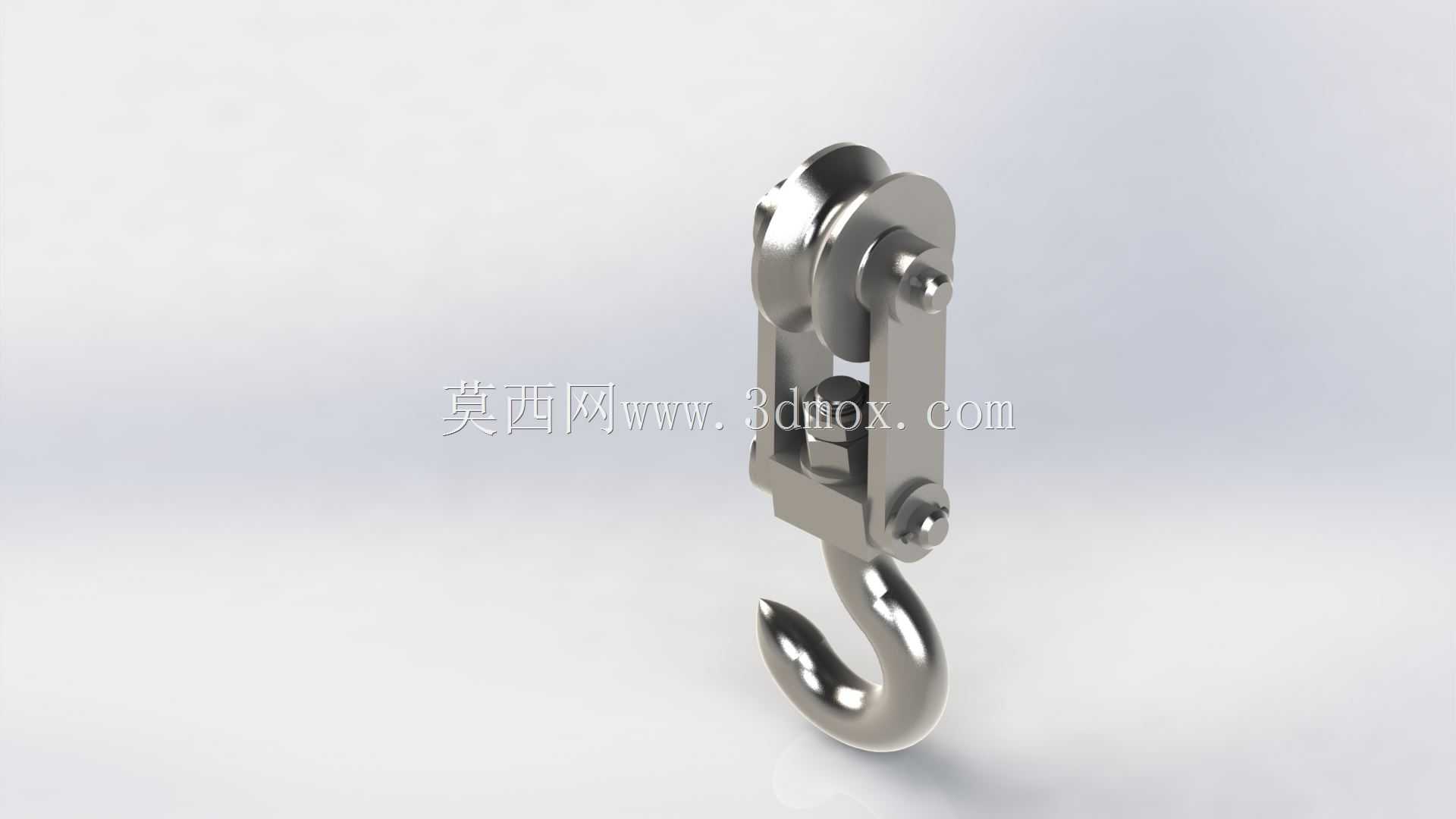

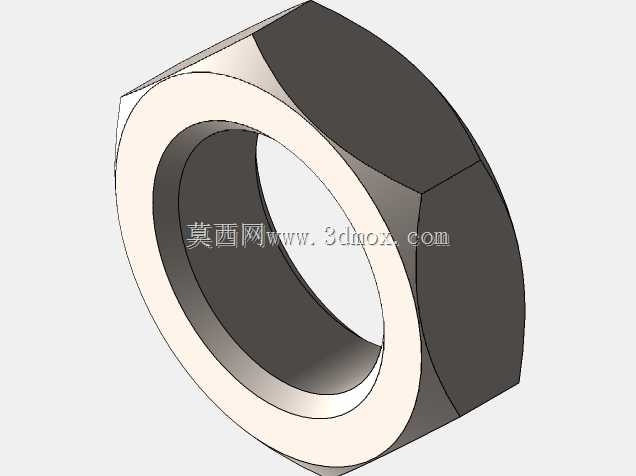

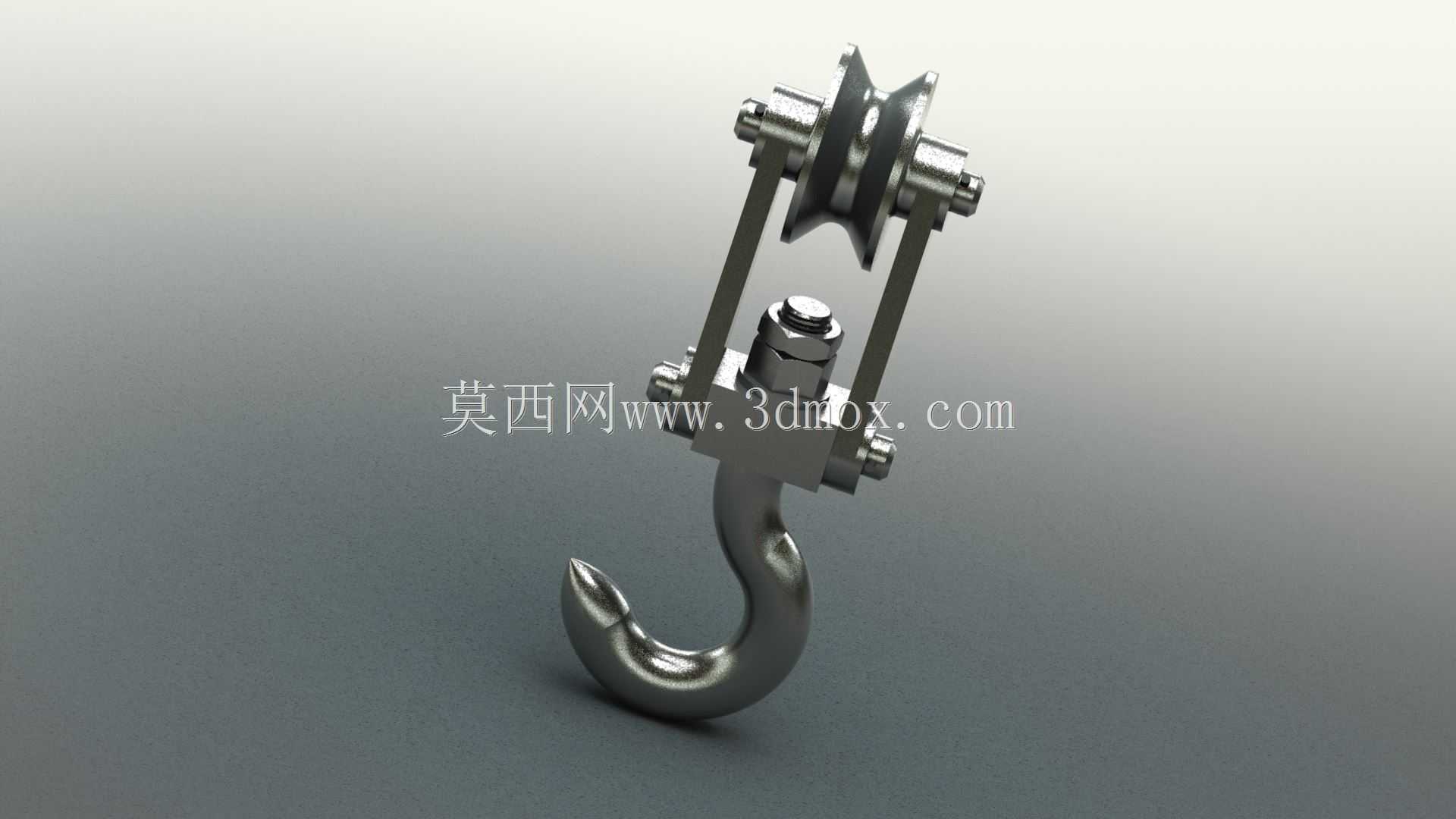

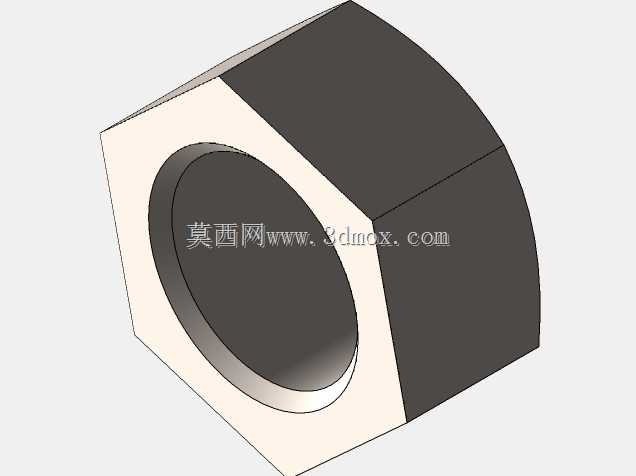

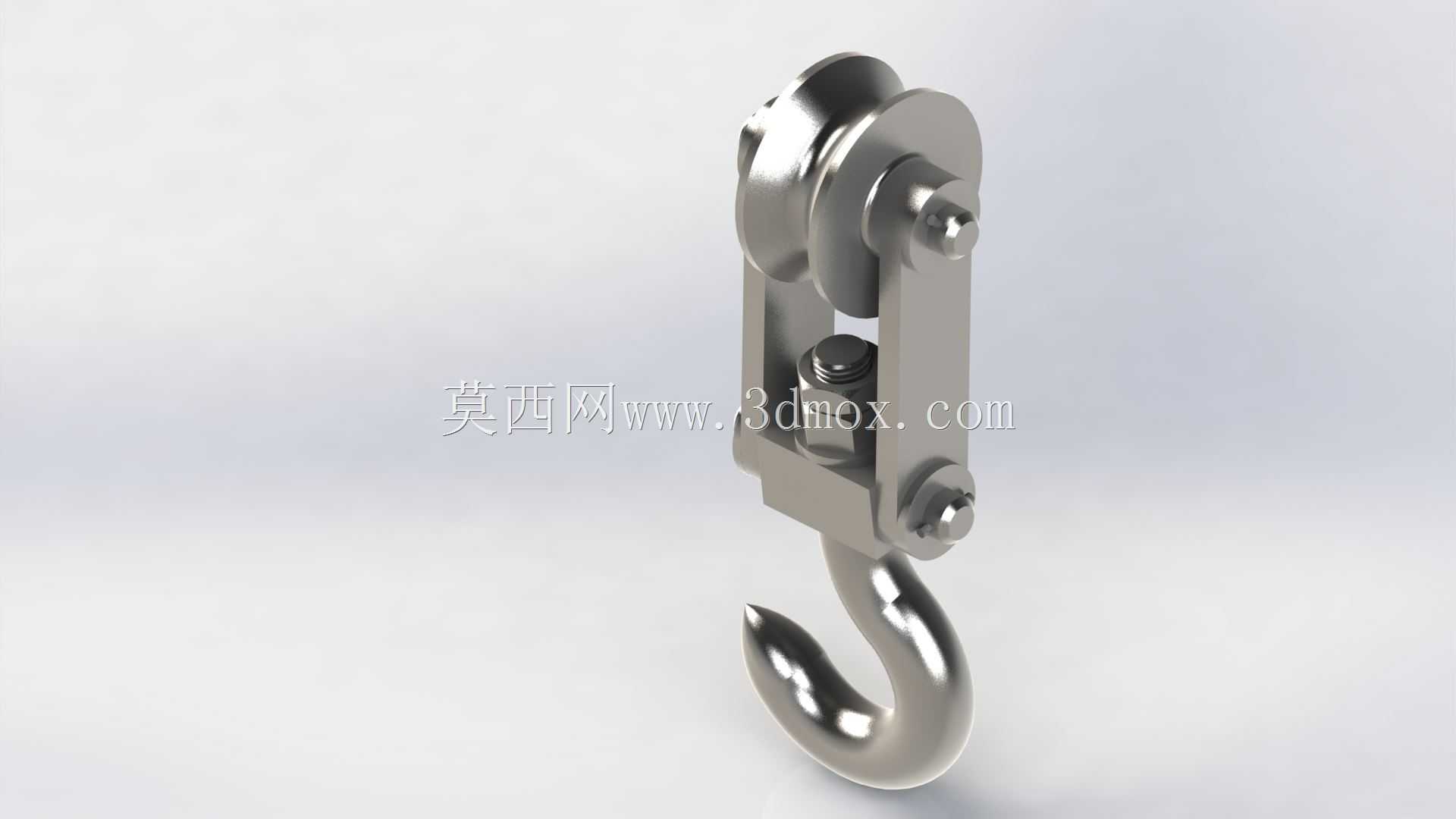

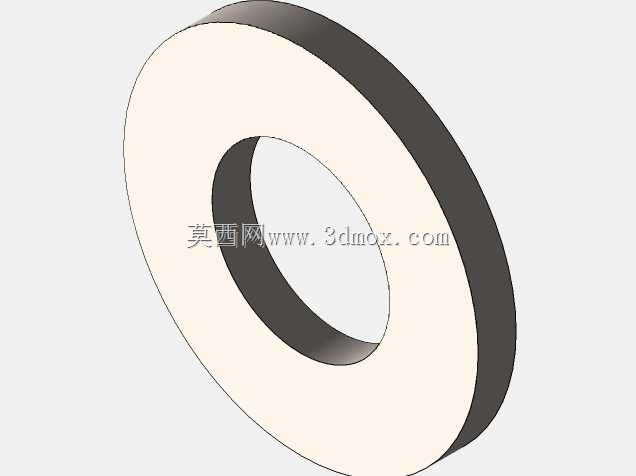

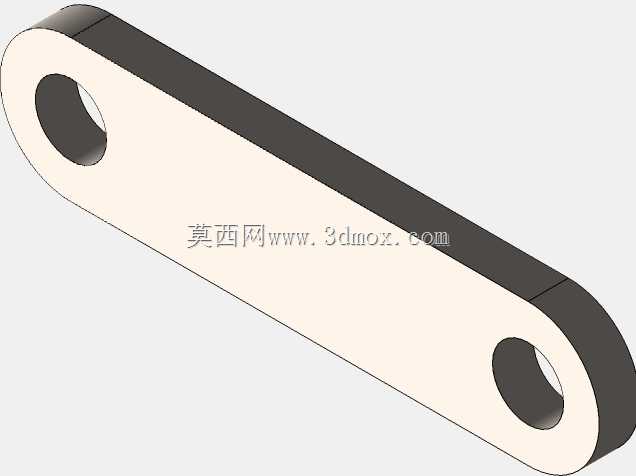

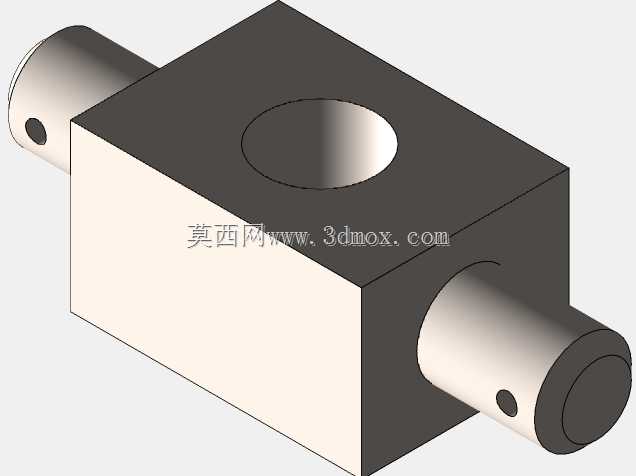

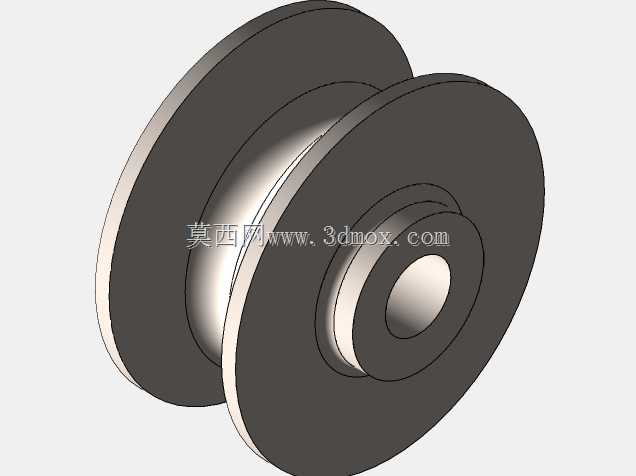

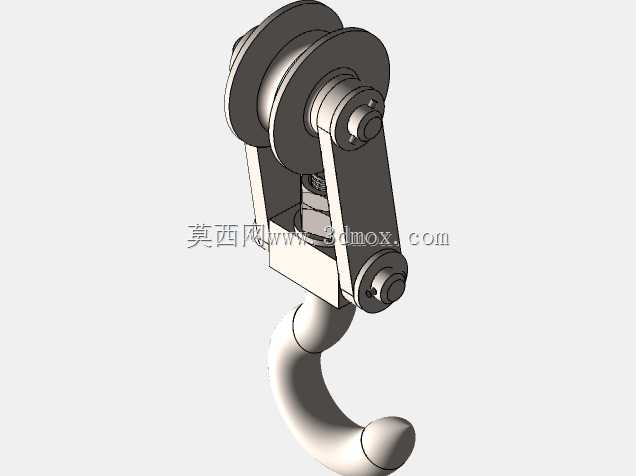

在车间物料转运、小型设备吊装、轻型起重作业场景中，这类滑轮吊钩组是衔接起重牵引端与被吊载荷的核心受力部件，区别于大吨位起重设备配套的重型吊钩组，该结构主打轻载高频作业场景的适配性，常见于手动葫芦配套、轻型行车末端吊具、临时吊装作业的受力端，能通过滑轮的转动副降低牵引绳索的磨损，同时改变受力方向，适配不同角度的吊装牵引需求。从功能特性来看，该结构将单滑轮与吊钩集成在同一金属支架上，支架采用双侧夹板式结构，上下分别通过销轴固定滑轮轴与吊钩连接端，滑轮内置转动间隙，可适配常规直径的钢丝绳或尼龙吊装带，转动过程无卡滞，能有效降低牵引过程的摩擦阻力；吊钩采用带防脱卡位的结构设计，作业时可避免吊索从吊钩开口处滑脱，提升吊装过程的安全性，吊钩与支架的连接端设置转动副，可360度水平旋转，适配起吊过程中载荷的自然转动，避免吊索扭结。设计思路上优先考虑受力合理性，双侧夹板的厚度根据额定起重量做等强度设计，滑轮轴与吊钩连接销轴均采用剪切受力校核，确保各受力截面的安全系数满足轻载起重作业的规范要求，整体结构无冗余部件，所有连接部位均采用可拆卸的销轴固定，日常维护时可快速拆解更换磨损的滑轮或吊钩部件，无需整体报废。安装边界方面，支架顶部预留与起重牵引端连接的挂接位，可直接挂接在上级吊具的挂钩上，也可通过卸扣与牵引链条、钢丝绳连接，整体外形紧凑，横向占用空间小，在狭窄作业空间内也能完成吊装挂接作业，滑轮的绳槽深度与宽度适配常规吊装绳索的尺寸，不会出现绳索脱槽的问题，吊钩的开口尺寸满足常规吊索、卸扣的挂接需求，作业时无需额外配置转接配件即可直接使用。实际作业过程中，该结构可将牵引端的拉力通过滑轮均匀传递到吊钩端，避免单侧受力导致的结构变形，长期使用过程中只需定期在滑轮转动副、吊钩转动副处加注润滑脂，即可维持顺畅的转动状态，适配各类轻型起重作业的使用需求。
