数控机床用阶梯式螺纹连接刀杆结构

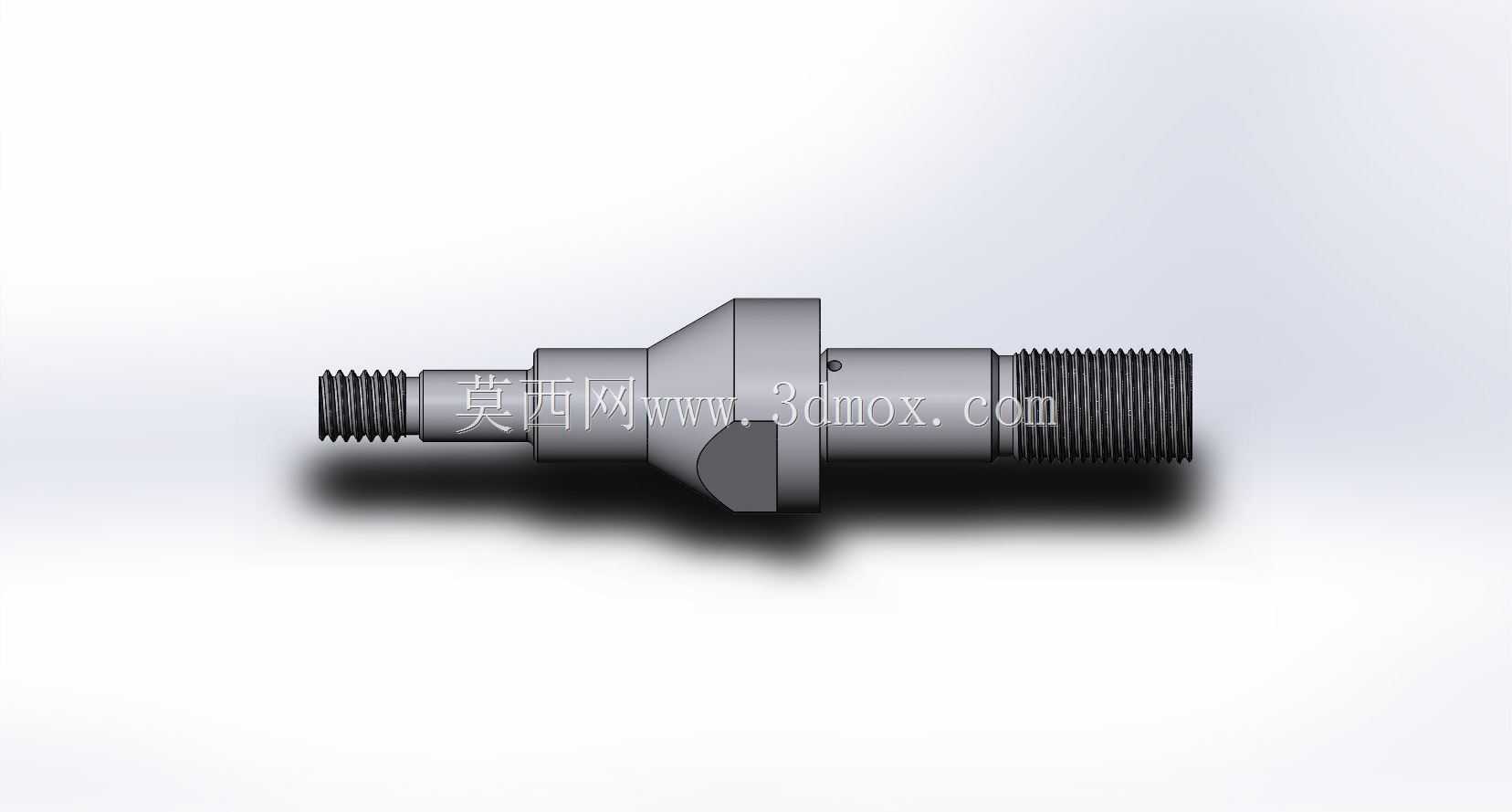

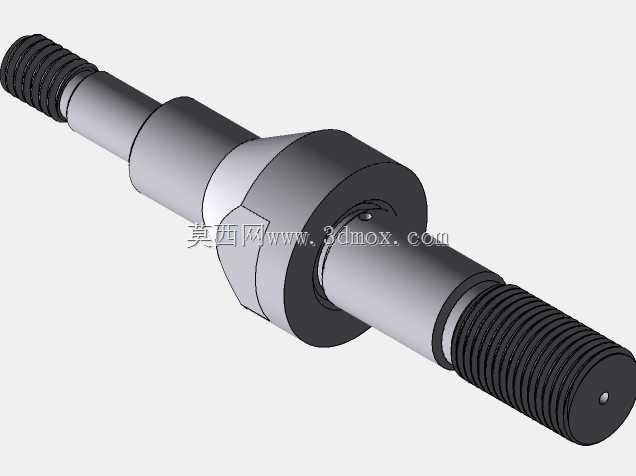

这款刀杆主要适配数控车床、车削中心的刀塔安装位，是金属切削工序中连接主轴与可转位刀片的核心承载部件，日常多用于回转体零件的外圆车削、端面切削、切槽及螺纹加工场景，在批量轴类、盘类零件的精加工与半精加工工序中应用广泛。从结构设计来看，刀杆采用阶梯轴式整体构型，两端设置外螺纹段，分别对应机床侧的锁紧连接与刀头侧的刀片压装紧固，中间的锥面定位段与机床刀座的内锥孔配合，可保证装夹后的同轴度误差控制在极小范围内，避免高速切削时出现刀杆振颤、让刀的问题。中部突出的定位凸台是安装时的周向防转结构，与刀座上的定位槽嵌合后，可抵消切削过程中产生的周向切削扭矩，防止刀杆在重切削工况下发生转动移位。设计时充分考虑了安装边界的适配性，两端螺纹段的长度经过精准核算，既保证锁紧时的螺纹啮合长度满足受力要求，又不会因螺纹过长导致安装时与刀座内部结构发生干涉，中间的轴肩端面可作为轴向安装的定位基准，安装时只需将刀杆推入刀座至轴肩贴合，即可保证轴向尺寸的一致性，减少换刀后的对刀时间。从受力角度出发，刀杆的变径处均采用圆弧过渡处理，避免应力集中导致的刀杆断裂问题，整体材质选用合金结构钢，表面经过淬硬处理，可承受断续切削时的冲击载荷，同时保证长期使用后的尺寸稳定性。在实际加工场景中，这款刀杆的刚性表现优异，在切削参数匹配的情况下，可有效降低加工表面的粗糙度值，减少刀片的非正常损耗，尤其适合不锈钢、合金钢等难加工材料的车削作业，其标准化的连接尺寸可适配主流数控车床的刀座规格，无需额外改装即可直接换装使用。
