车床快换式高速钢立柱刀架结构

项目分类:3D模型 发布时间:2021-10-07 ID:297565
  • 车床快换式高速钢立柱刀架结构
  • 车床快换式高速钢立柱刀架结构
  • 车床快换式高速钢立柱刀架结构
  • 车床快换式高速钢立柱刀架结构

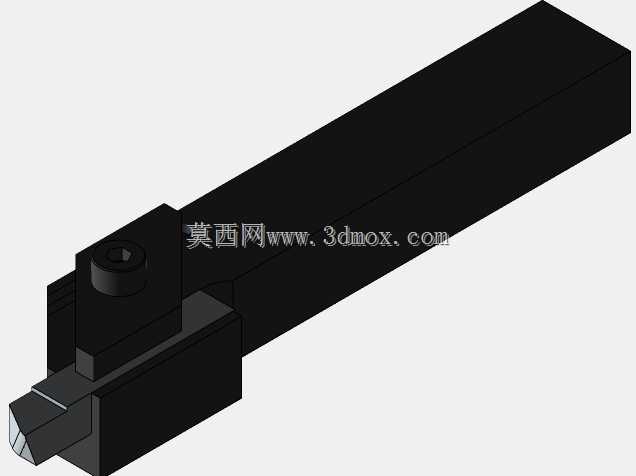

在普通卧式车床的日常批量加工场景里,频繁换刀一直是影响单件加工节拍的核心痛点之一,尤其是高速钢刀具的车削作业,传统压紧式刀架需要逐个松开螺栓、调整刀尖高度、对齐进给方向,每次换刀的辅助时间往往能占到单件加工时长的两成以上,遇到小批量多工序的轴类、套类零件加工时,反复装调刀具带来的精度偏差也会直接影响工件的尺寸一致性。这款快换立柱刀架的设计,正是针对高速钢车刀的装夹痛点做的结构优化,整体采用长条形基体作为安装主体,直接适配普通车床方刀架的标准安装槽位,不需要对原有刀台做任何改造,就能直接替换原有压紧式刀夹使用。

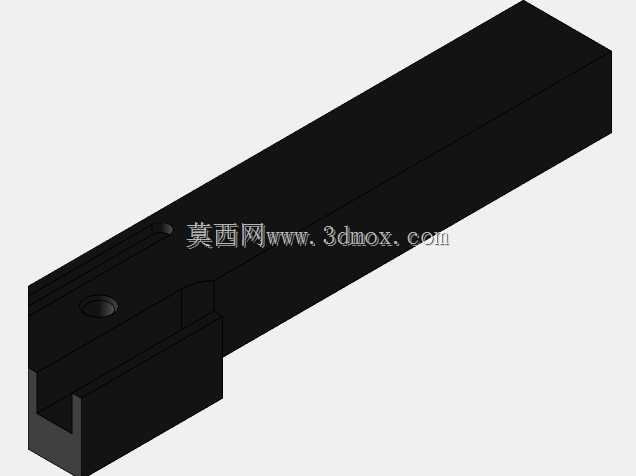

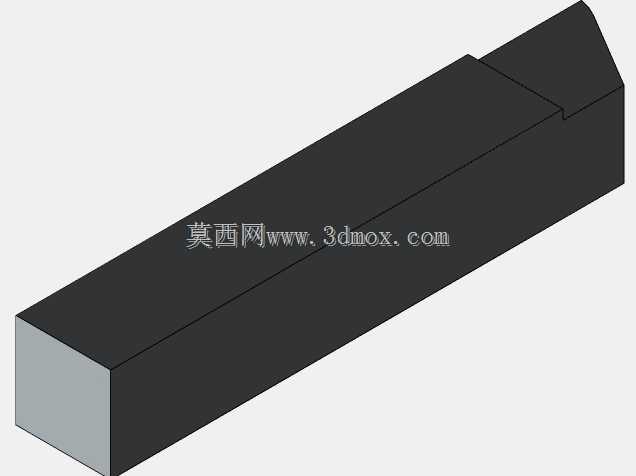

从结构功能来看,刀架主体采用整体式合金钢基体,刚性足以承受高速钢刀具粗车时的大进给切削力,不会出现普通快换刀架常见的让刀振纹问题。立柱式的装夹结构通过侧面的内六角锁紧螺栓实现刀具的快速压紧,只需要拧动单个螺栓就能完成高速钢刀条的松开与锁紧,换刀时不需要完全拆下螺栓,只需要松开足够刀条滑入的间隙,就能将预磨好的高速钢刀条插入装夹槽,对准刻度线后直接锁紧即可,刀尖高度的一致性可以控制在0.02mm以内,不需要每次换刀都重新对刀打表。装夹槽的尺寸适配常规规格的方形高速钢刀条,槽体内侧做了防滑齿面处理,即使是大背吃刀量的粗车作业,也不会出现刀条滑移、扎刀的问题。

设计过程中重点考虑了安装边界的适配性,刀架基体的总长度、宽度与高度完全匹配普通卧式车床方刀架的安装尺寸,安装时只需要将基体放入刀架槽,用原有刀架的压紧螺栓固定即可,不会超出刀台的回转范围,加工最大直径的工件时也不会出现刀架与卡盘、尾座干涉的问题。刀头伸出部分的长度做了严格控制,在保证足够排屑空间的前提下,尽可能缩短刀具悬伸量,提升切削刚性,避免高速钢刀具因为悬伸过长出现的崩刃问题。锁紧螺栓的位置设计在刀架侧面,操作时不会被切屑、切削液遮挡,戴劳保手套也能快速完成锁紧操作,螺栓头部采用标准内六角结构,和车床日常维护用的内六角扳手通用,不需要配备专用工具。

实际应用中,这款刀架特别适合轴类零件的多工序加工,比如外圆粗车、端面车削、倒角、切槽等工序,可以提前将不同工序用到的高速钢刀条预调好在备用刀夹上,换刀时只需要松开锁紧机构替换刀条即可,整个换刀过程不超过十秒,相比传统刀架的换刀效率提升三倍以上。针对高速钢刀具切削时需要充分浇注切削液的特点,刀架基体上没有多余的积屑槽,切削液可以直接顺着基体斜面流到切削区域,不会在刀架上堆积切屑,清理起来非常方便。装夹槽的定位面做了淬火处理,硬度达到HRC45以上,长期装拆刀条也不会出现定位面磨损、定位精度下降的问题,整体使用寿命是普通焊接刀架的五倍以上。

从建模细节来看,整个结构的所有配合面都做了公差标注,装夹槽与刀条的配合采用H7/h6的间隙配合,既能保证刀条顺利滑入,又不会因为间隙过大导致刀具偏摆。锁紧螺栓的螺纹孔做了足够的深度,保证锁紧时的螺纹啮合长度足够,不会因为长期受力出现螺纹滑牙的问题。刀架基体的棱角处都做了倒角处理,安装时不会划伤操作人员的手部,也不会出现应力集中导致的基体开裂问题。立柱部分的高度经过反复验证,既保证了足够的锁紧行程,适配不同厚度的刀条垫片,又不会因为立柱过高影响刀架的整体刚性。
