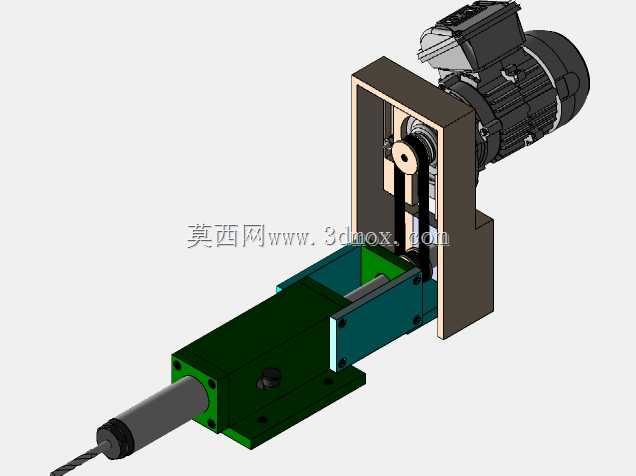

带电机传动的固定式钻孔动力主轴结构

这套固定式钻轴结构，常被集成在专机生产线、小型工位钻孔设备、组合机床的加工单元中，针对小型金属、非金属零件的定深钻孔、扩孔工序设计，可直接安装在设备工作台面或专用工装立板上，不需要额外搭建复杂的传动机架，就能完成稳定的钻削输出。从结构布局来看，驱动电机采用侧置立式安装，通过同步带轮将动力传递至主轴组件，带传动的布局既可以缓冲钻削过程中的冲击载荷，避免电机轴直接承受径向切削力，也能通过更换不同直径的带轮快速调整主轴转速，适配不同材质工件的钻削线速度需求。主轴箱体采用整体式方箱结构，安装面做了精加工处理，底部预留了标准螺栓安装孔位，可直接与滑台或者固定基座连接，安装边界规整，不需要额外设计转接板就能适配多数通用工装的安装尺寸。前端的进给滑台采用矩形导轨导向，进给行程控制在适配小直径钻孔的常用范围内，滑台的进给动作可外接气缸或者伺服推杆驱动，也可根据工位需求加装限位挡块，精准控制钻孔深度，避免钻穿工件或者深度不足的问题。设计过程中，将传动带轮整体封装在立式防护框架内，既可以避免加工过程中切屑、切削液溅入传动副造成带轮磨损、皮带打滑，也能防止运转过程中人员误触旋转部件，满足设备的安全防护要求。主轴前端采用标准的钻夹头安装接口，可适配不同直径的直柄钻头，更换刀具操作便捷，不需要拆解主轴箱体就能完成换刀作业。主轴组件内部采用成对角接触轴承支撑，可同时承受钻削过程中的轴向进给力和径向切削力，保证高速运转时的主轴回转精度，减少钻孔过程中的振刀问题，提升孔壁加工质量。整个结构的重心经过配平设计，电机侧置后整体重心落在安装底座的中心区域，固定安装后不会出现偏载晃动的问题，即使连续长时间钻削作业，整体结构的稳定性也能满足加工要求。滑台的润滑注油孔预留于箱体侧面，日常维护时不需要拆解防护外壳就能完成导轨、轴承的润滑保养，降低设备运维的工作量。
