焊接支架用小型推拉式杠杆夹紧装置

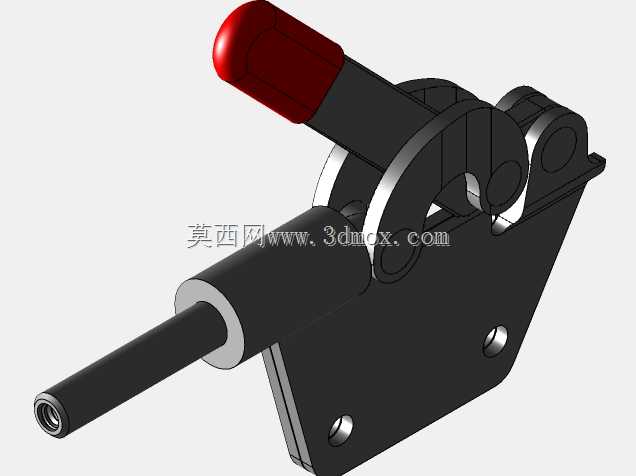

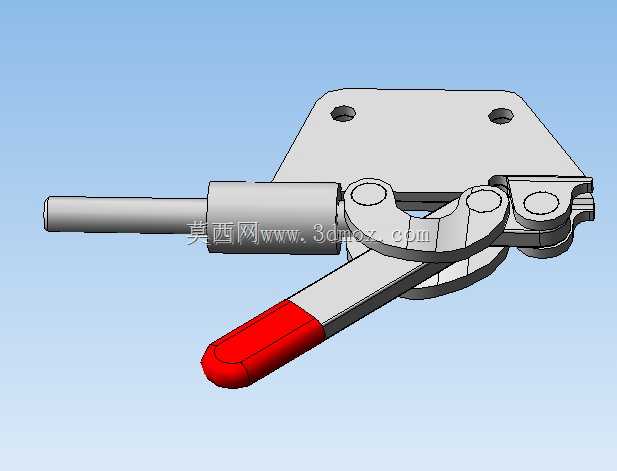

在焊接工位的工装配置中，这类小型杠杆夹的应用场景十分明确，主要针对焊接支架类工件的快速装夹需求，替代传统螺栓压紧、C型钳夹持的低效操作，适配小尺寸支架在焊接作业中的定位固定，避免焊接过程中工件移位导致的尺寸偏差、焊缝错位问题。从实际使用逻辑来看，该夹具采用推拉式杠杆锁紧结构，操作端包覆防滑握持段，扳动操作手柄即可驱动前端推杆完成直线伸缩动作，配合底座的安装孔位实现整体固定，锁紧状态下可提供稳定的轴向压紧力，足以抵抗焊接过程中的热变形应力、工件摆放的侧向冲击力，不会出现松脱打滑的情况。设计层面上，该结构充分利用了杠杆的力放大原理，通过多组铰接销轴的力臂配比，让操作人员仅需施加很小的扳动力，就能在推杆输出端获得足够的夹紧力，同时铰接位置均做了间隙适配设计，长期反复使用也不会出现卡滞、锁止失效的问题，所有运动副的转动面都预留了润滑间隙，适配车间多粉尘、焊渣飞溅的恶劣使用环境，日常维护仅需定期清理铰接位置的焊渣积屑即可。从安装边界来看，夹具底座为平板式结构，开设两个对称的安装通孔，可通过螺栓直接固定在焊接工装平台、支架焊接胎膜的对应安装位上，整体外形紧凑，横向占用空间小，不会和焊接工件的焊缝位置、焊枪操作路径产生干涉，推杆的伸缩行程适配常规小型焊接支架的装夹厚度范围，不需要额外加装转接压块即可直接抵靠在工件的定位面上。在实际产线配置中，这类夹具常成组使用，根据焊接支架的外形轮廓布置在工件的多个定位点上，配合定位挡块完成工件的全自由度约束，相比气动、液压夹紧装置，它不需要外接动力源，部署灵活，成本更低，特别适合小批量多品种的焊接支架生产场景，也可用于小型工件的机加工定位、装配工序的临时固定，通用性较强。结构上所有受力部件均采用刚性结构设计，底座、推杆、杠杆臂的截面尺寸都经过受力校核，反复夹紧松开的循环寿命长，不会出现受力部件变形导致的夹紧精度下降问题，手柄的操作角度符合人体工程学设计，操作人员站在工装旁即可快速完成扳动锁紧、解锁的动作，单步装夹时间可控制在一秒以内，大幅提升焊接工序的上下料效率。
