机用螺杆式夹紧工装结构设计

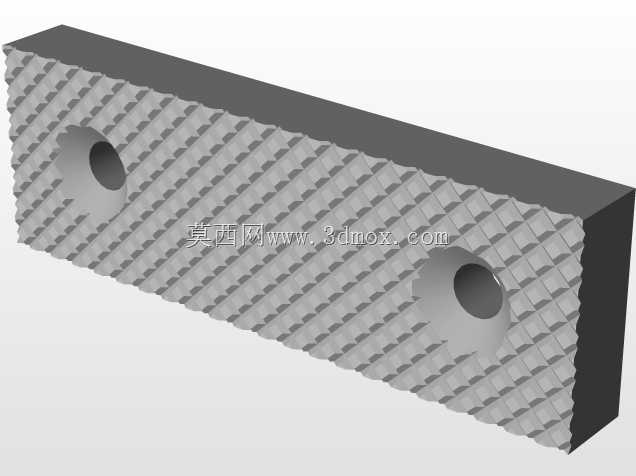

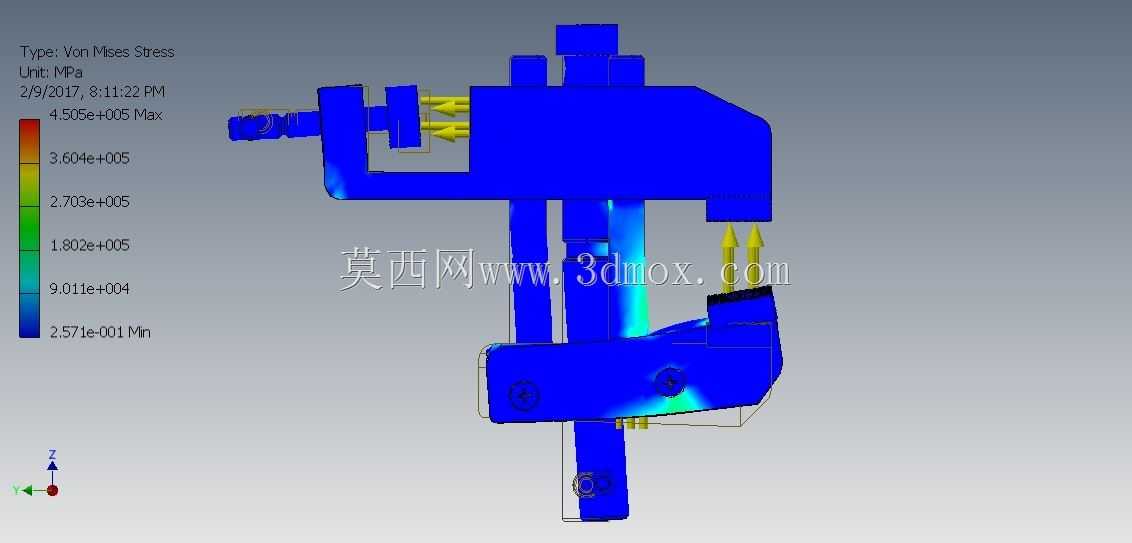

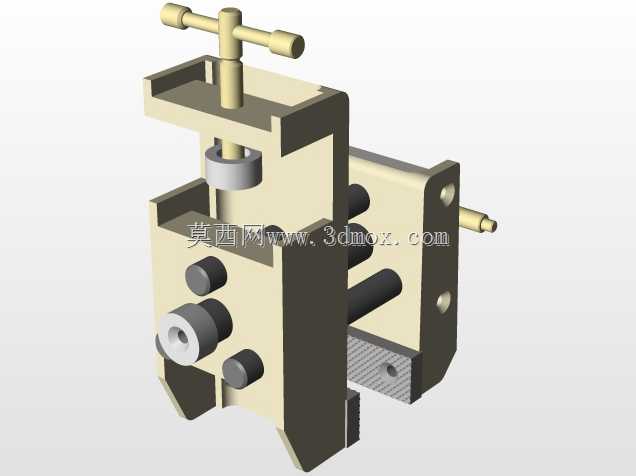

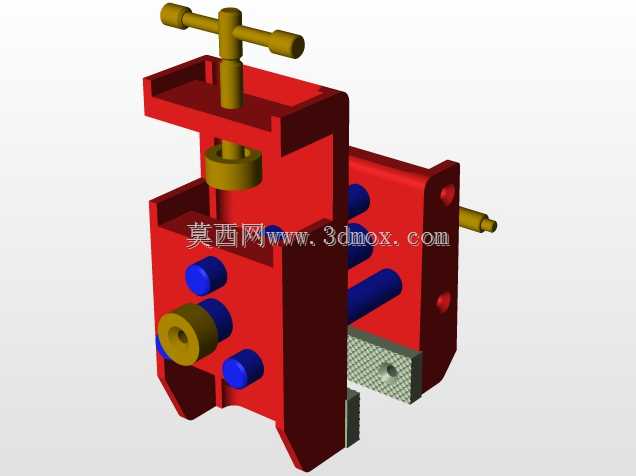

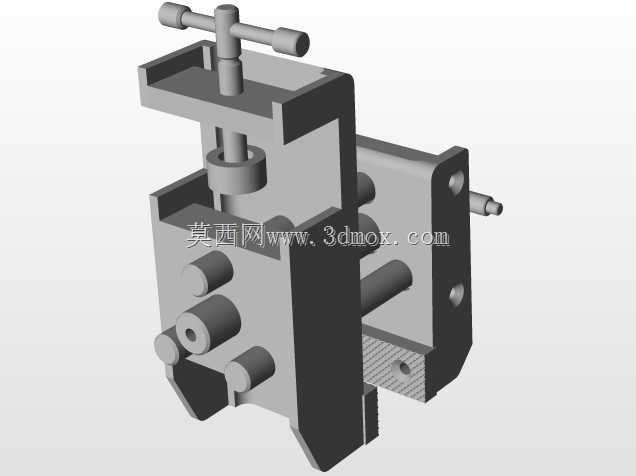

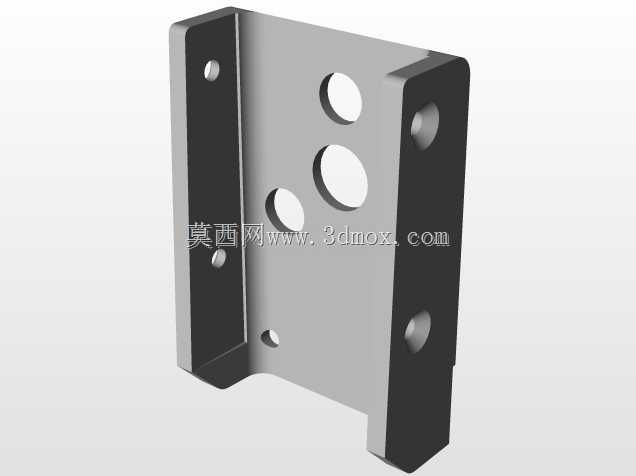

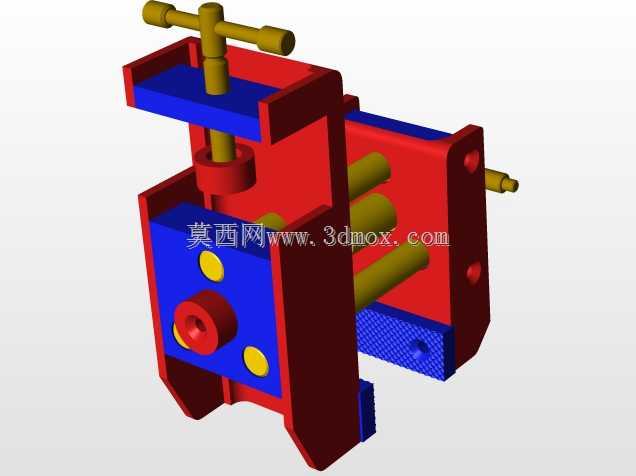

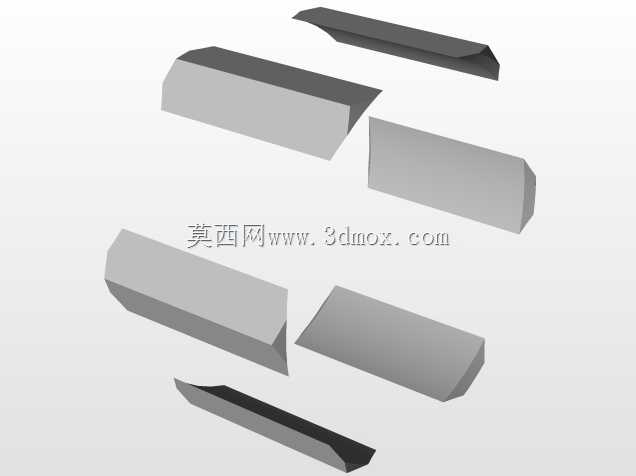

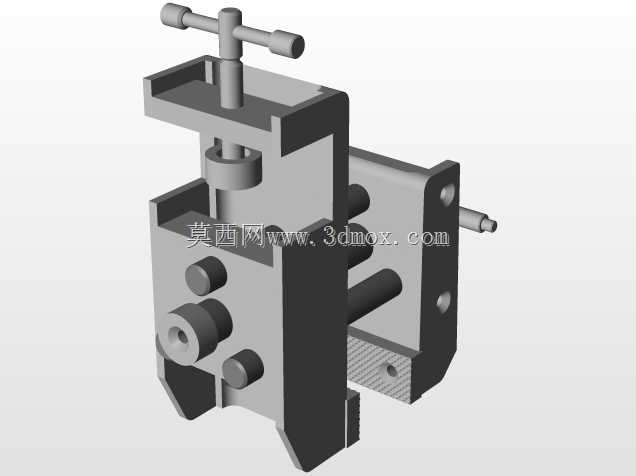

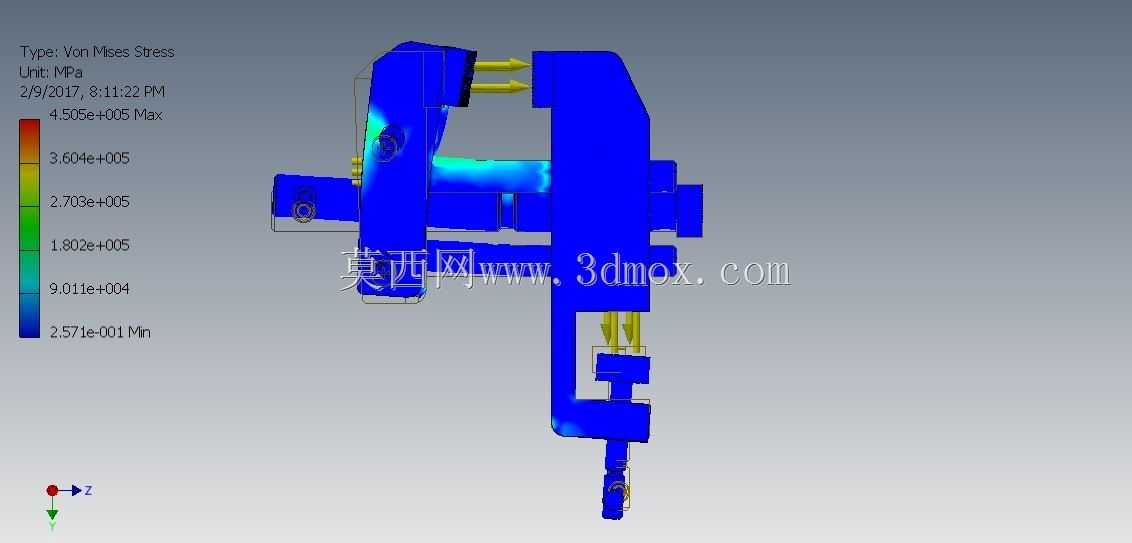

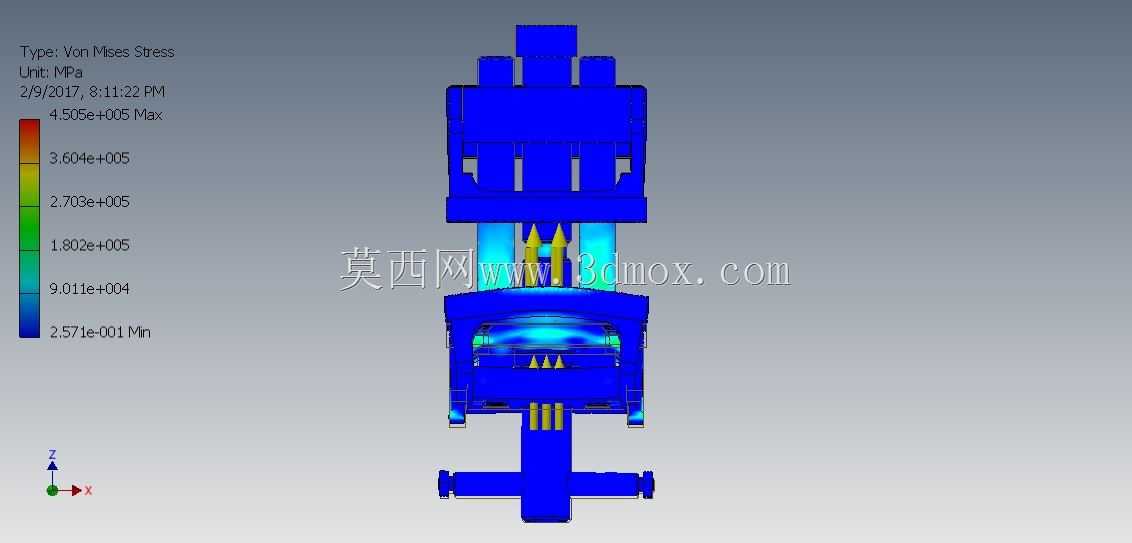

这款夹紧工装主要面向小型机加工工位的工件装夹场景，在台式钻床、小型铣床的工位上，可完成方形、矩形坯料的快速定位锁紧，替代传统手拧压板的装夹方式，能有效缩短单件装夹的辅助时间，适配小批量零件的修配、钻孔、轻铣工序使用。从结构布局来看，主体采用C型开放式框架结构，框架一侧设置带T型手柄的顶紧螺杆，通过螺杆的直线进给实现对工件的垂直方向压紧，框架另一侧布置多组可调式定位销与侧顶组件，可根据工件的外形尺寸调整定位点位置，适配不同长宽规格的坯料装夹需求，侧部的伸出安装板可通过螺栓固定在机床工作台的T型槽上，安装时需保证压紧螺杆的轴线与工作台面垂直，避免压紧过程中工件出现翘起偏移。设计过程中优先考虑了操作的便捷性，顶部的T型手柄采用大直径握距设计，操作人员无需借助加力杆即可完成足够的锁紧力输出，框架内部的压紧块端面做了防滑网纹处理，增大与工件接触面的摩擦力，防止切削过程中工件出现滑移。侧部的多组蓝色圆柱定位销采用过盈配合嵌装在框架立板上，可作为工件定位的基准面，配合前端的横向顶紧螺杆，实现工件两个方向的自由度约束，底部的支撑块采用可拆卸式结构，磨损后可单独更换，无需更换整个主体框架，降低后期维护成本。需要注意的是，该工装的装夹行程受螺杆进给长度限制，装夹工件的高度需控制在框架开口的有效行程范围内，安装时需保证安装板与工作台面的贴合度，避免因安装倾斜导致压紧力方向偏斜，日常使用时需定期在螺杆传动部位涂抹润滑脂，减少螺纹副的磨损，延长工装的使用寿命。该结构的受力路径清晰，锁紧力通过螺杆直接传递至压紧块，再分散到框架主体上，整体刚性可满足轻负荷切削的装夹需求，不适合重载切削场景下的大夹紧力需求。
