螺旋弹簧式液压阻尼减震构件

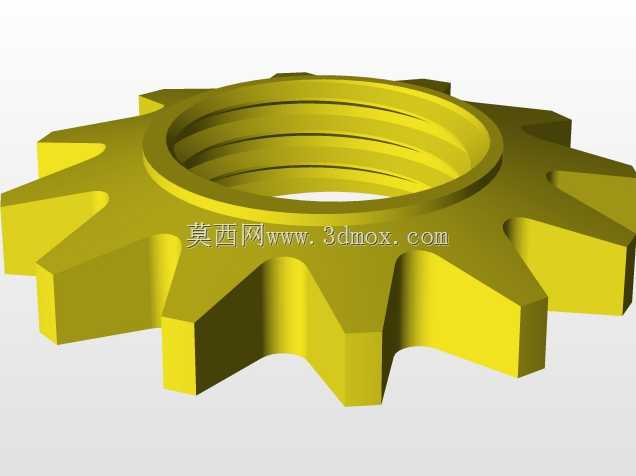

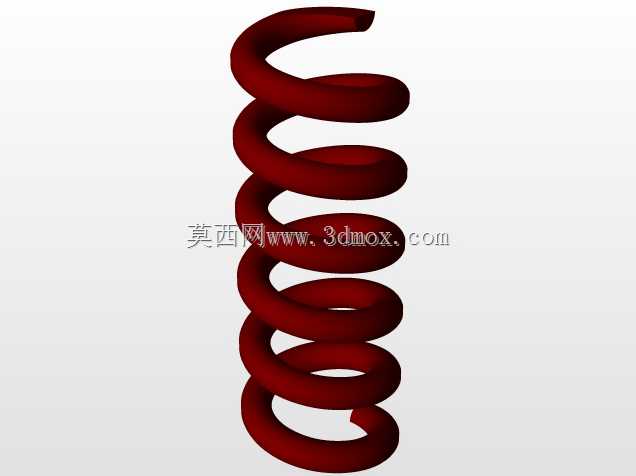

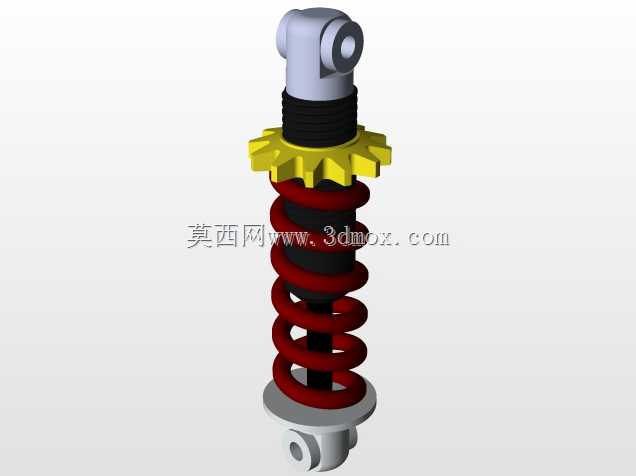

该减震构件广泛适配于非道路小型作业车辆、电动代步载具、轻型越野装备的行走悬挂系统中，核心作用是滤除行驶过程中路面传递的高频颠簸振动，避免刚性冲击直接传递至车架主体，既提升驾乘过程的平顺性，也能保护车架上搭载的精密元器件不受持续振动损坏。从功能实现逻辑来看，构件采用同轴集成式布局，将阻尼缓冲单元与弹性复位单元嵌套布置，内部的液压阻尼芯负责耗散振动产生的冲击能量，避免弹簧受冲击后出现反复往复弹跳，外部套设的红色螺旋压缩弹簧则承担主要的承载与复位作用，二者配合可在不同冲击载荷下输出匹配的阻尼反馈，应对铺装路面细碎颠簸时阻尼偏软保证滤震效果，遇到大幅冲击行程时阻尼自动提升避免构件出现击穿问题。设计阶段优先考虑了安装适配的通用性，上下两端均采用带铰接孔的吊耳式安装结构，上端吊耳集成了可调式预紧齿圈，也就是模型中弹簧上方的黄色齿状结构，通过旋转该齿圈可以调整弹簧的初始预压量，使用者可根据实际承载需求调整减震器的初始硬度，无需更换弹簧即可适配不同载荷的安装场景。外形尺寸方面，整体为同轴圆柱状布局，最大外径由螺旋弹簧的外径决定，安装时需预留足够的径向活动空间避免弹簧伸缩过程中与周边部件发生剐蹭，轴向总长度需结合悬挂的跳动行程确定，需保证减震器压缩至极限行程时悬挂摆臂不会触碰硬限位，拉伸至最长行程时弹簧不会出现松脱脱位。建模过程中对各部件的配合公差做了对应还原，阻尼芯与外筒的滑动配合段预留了合理的间隙，弹簧的节距、线径参数均参照同类型量产减震器的通用参数设定，齿圈的调节齿形做了等距阵列处理，上下吊耳的铰接孔尺寸匹配通用规格的连接衬套，可直接用于悬挂系统的装配干涉校验、运动仿真模拟，也可作为同类产品改型设计的基础参考模型。实际选型使用时，需结合整车的簧下质量、最大承载重量匹配对应刚度的弹簧参数，同时根据常用行驶路况调整阻尼芯的阻尼特性，确保在全行程范围内都能获得稳定的缓冲表现，避免出现单侧过硬或过软导致的行驶姿态异常问题。
