车间工位用手动快速压紧夹紧装置

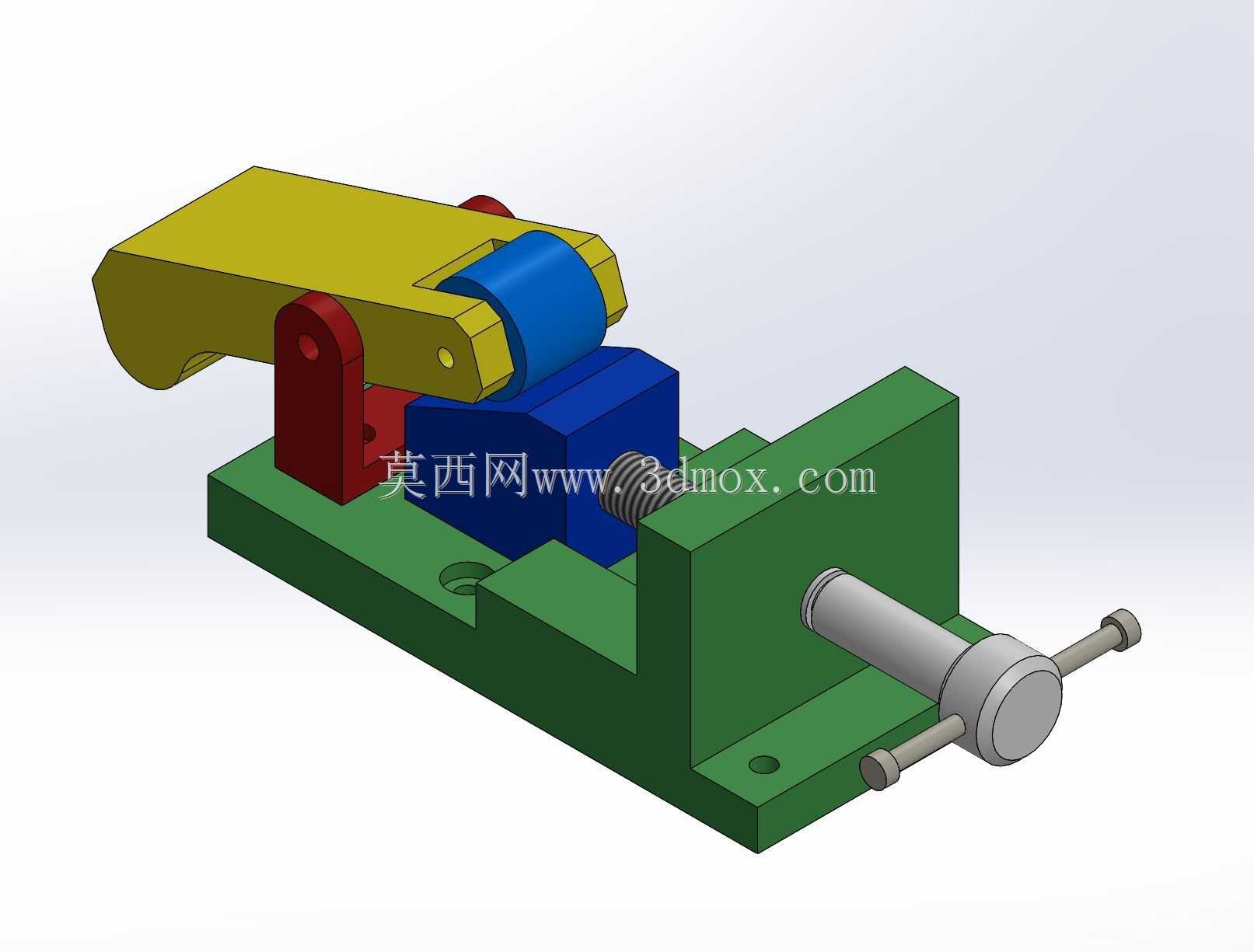

这类手动夹紧装置多应用于小型机加工工位、装配线旁的工件临时固定场景，针对小尺寸块状、轴类零件的快速装夹需求设计，相比通用台虎钳，它的压紧动作行程更短，操作时无需反复转动长丝杠，扳动压臂即可完成快速压紧与松脱，适合单件小批量生产里频繁更换工件的作业场景，能有效减少装夹辅助时间。从结构布局来看，装置采用L型一体化安装基座作为承载主体，基座底面预留两个沉头安装孔，可直接通过内六角螺钉固定在工作台面或者专用工装架上，安装边界控制在较小范围内，不会占用过多工位操作空间，基座的立板部分集成了丝杠进给组件，前端的顶块可通过尾部的手轮转动实现水平方向的进给调整，适配不同长度尺寸的工件定位需求，顶块与丝杠之间采用活动连接结构，进给过程中不会随丝杠转动剐蹭工件表面。上方的压紧臂采用偏心压紧原理，铰接在基座的立式支撑座上，支撑座与基座之间通过销轴连接，配合复位弹簧实现压臂的自动抬升，当工件放置到位后，转动手轮推动前端定位块抵住工件侧面，再向下扳动黄色压臂，压臂前端的蓝色压头就会紧紧压在工件上表面，压头采用圆柱面接触设计，相比平面压头，能更好适配工件上表面的微小尺寸误差，避免出现压不实或者局部压痕过深的问题。设计过程中特意对各运动部件的间隙做了适配调整，铰接位置的销轴与孔之间采用小间隙配合，既保证扳动过程无卡滞，又不会出现过大的旷量影响压紧精度，复位弹簧的刚度经过匹配，既可以在松脱时自动顶起压臂，又不会因为弹力过大导致压紧状态下出现松脱风险。基座的滑槽部分采用一体化铣削成型，进给顶块与滑槽之间采用间隙配合，进给过程顺滑无卡顿，手轮部分采用双横杆设计，操作时可以单手施力转动，无需额外配套手柄工具，在没有气源电源的零散作业工位也能正常使用。整个装置的所有结构件都采用常见的标准型材与板材加工，没有特殊定制的异形零件，后期维护更换配件十分方便，铰接处的销轴、复位弹簧都可以直接采购标准件替换，压头部分如果出现磨损，也可以单独拆卸更换，不需要整体报废装置。在实际使用中，这类夹具可以承担钻削、轻量铣削、工件装配时的固定作业，针对不同形状的工件，还可以更换前端顶块与上方压头的形状，拓展装夹适配范围，比如更换V型顶块就可以装夹小型轴类零件，更换平压头就可以装夹规则块状零件。
