可调节杠杆式拨动夹持锁紧吊具结构

项目分类:3D模型 发布时间:2021-10-07 ID:297818

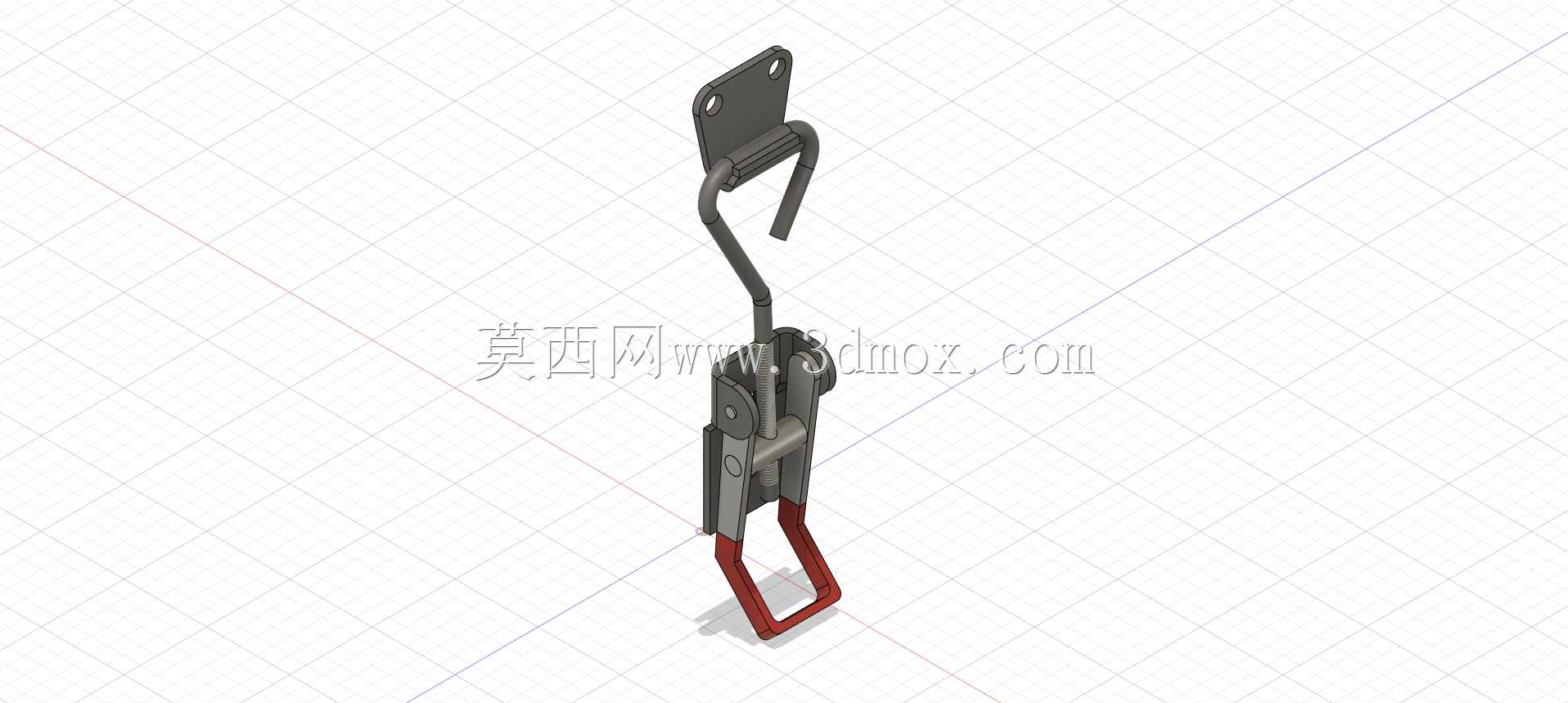

  • 可调节杠杆式拨动夹持锁紧吊具结构

这类带挂钩的杠杆式拨动夹持结构,常被用在小型工装快锁、箱体舱门扣合、轻型物料吊挂转运的场景里,和普通固定式搭扣不同,它的挂钩段做了弯折延伸设计,既可以直接勾住对应工位的挂座实现快速锁紧,也能配合柔性吊索完成小重量工件的临时吊挂固定,在钣金加工工位的工件周转、非标设备的检修门快开结构、户外机柜的侧盖锁紧环节都能见到同类结构的应用。从结构设计逻辑来看,整个部件采用杠杆自锁原理,中部的铰接转轴作为力的支点,下端的红色握持拨杆是施力端,上端的挂钩段是受力锁紧端,当拨杆向下扳动到锁止位置时,挂钩会被杠杆带动向后拉紧,配合铰接点的过死点设计,即便承受一定的反向拉力也不会自行松脱,不需要额外加装锁止销或者紧固件就能保持锁紧状态,操作时只需要向上扳动拨杆就能快速解锁,单手即可完成开合动作,适配需要频繁开启闭合的使用场景。安装端采用带两个安装孔的平板式固定座,安装时可以直接通过螺栓将固定座锁在设备基体或者工装架的安装面上,固定座和下方的杠杆主体之间也采用铰接连接,允许挂钩段有小范围的角度偏转,能补偿安装面的位置误差,避免因为加工或者安装偏差导致挂钩无法对准挂座的问题。挂钩部分做了圆弧过渡处理,没有尖锐的棱角,既可以避免勾挂时刮伤工件表面,也能在吊挂作业时减少应力集中,防止挂钩在长期受拉状态下出现断裂风险。下端的握持拨杆采用矩形框式结构,扳动时手指可以直接穿入框内施力,即便戴着手套操作也能稳定发力,不会出现打滑的问题。整个结构的受力路径经过优化,拉力从挂钩传入后,会通过中部的铰接轴分散到两侧的支撑臂上,再传递到上端的固定安装座,不会出现单侧受力过载的情况,所有铰接位置都预留了转动间隙,长期使用也不会因为磨损出现卡滞。在实际选型适配时,需要注意安装座的两个安装孔中心距要和基体上的预留孔位匹配,挂钩的拉伸行程要和挂座的距离适配,保证扳动到锁止位置时能有足够的拉紧量,避免出现锁合后松动旷量过大的问题,同时要根据实际承受的拉力负载选择对应厚度的板材加工,保证结构的强度冗余。
