一体式四旋翼无人机机架结构设计

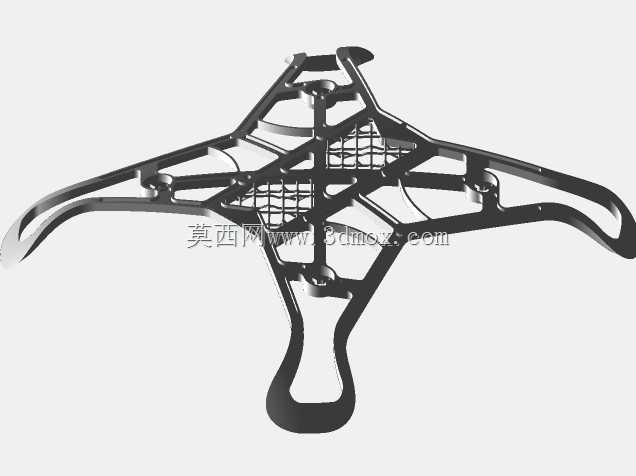

这款一体式四旋翼机架采用整体成型的结构设计思路，从实际作业场景出发，首先考虑到消费级及入门级行业航拍场景下的装配效率需求，摒弃了传统多件拼接机架需要反复校准臂长、锁紧连接件的繁琐流程，四个机臂与中心承载平台为一体化结构，出厂即保证各机臂的夹角精度控制在±0.5°以内，能有效降低装配误差带来的飞行姿态偏移问题。从安装边界来看，中心平台预留了标准飞控安装孔位，孔距适配主流25mm、30mm间距的飞控安装需求，中心区域下沉式设计可容纳最大35mm见方的飞控主板，同时预留了电调走线的内嵌线槽，避免线材外露在飞行过程中产生风阻或被桨叶剐蹭。四个机臂末端的电机安装座采用平面贴合设计，适配22系列、23系列外转子无刷电机的安装孔距，安装面做了0.2mm的凸台处理，能保证电机安装后与机臂平面的垂直度，减少电机运转时的震动传导。从功能特性上，机架主体采用镂空网格的加强筋设计，在中心受力区域做了交叉筋位补强，既保证了机臂在受到侧向冲击时的结构强度，避免炸机时臂体断裂，又通过镂空去除了非受力区域的冗余材料，有效降低整体机架自重。机臂的翼型截面做了流线型处理，相比传统方形截面机臂，能减少15%左右的飞行风阻，提升续航表现。在实际用途层面，这款机架可适配入门级航拍、室内巡检、小型载荷挂载等场景，机臂末端预留的桨座安装位可适配8寸到9寸的螺旋桨，中心平台下方预留了20mm间距的相机挂载孔位，可直接安装轻量化运动相机或微型光电吊舱，无需额外加装挂载支架。设计过程中充分考虑了日常使用的维护需求，一体式结构没有多余的连接紧固件，日常收纳或外场作业时无需反复拆装机臂，减少了连接件滑丝、松动的故障点，同时整体结构的受力传递路径更顺畅，飞行过程中机臂的形变量控制在0.3mm以内，能保证飞行姿态的稳定性，避免因机架震颤导致的航拍画面果冻效应。走线槽的设计将所有电源线、信号线都内嵌在机架结构内部，既优化了气动外形，也能避免线材在长期使用中出现老化、剐蹭破损的问题，提升设备整体的使用可靠性。
