铰接式叉形连接支座结构设计

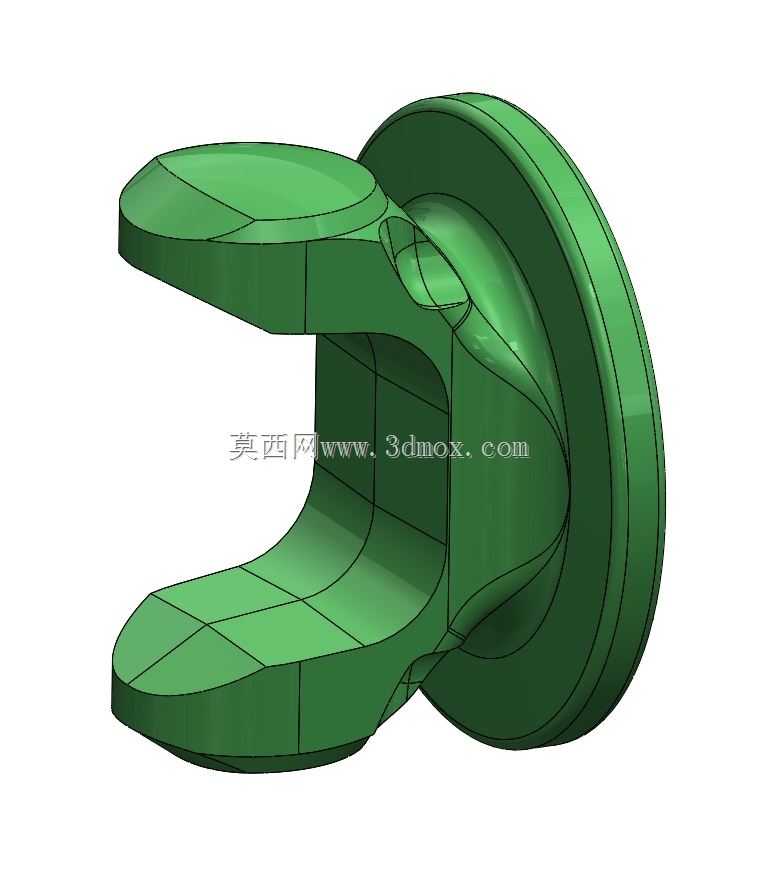

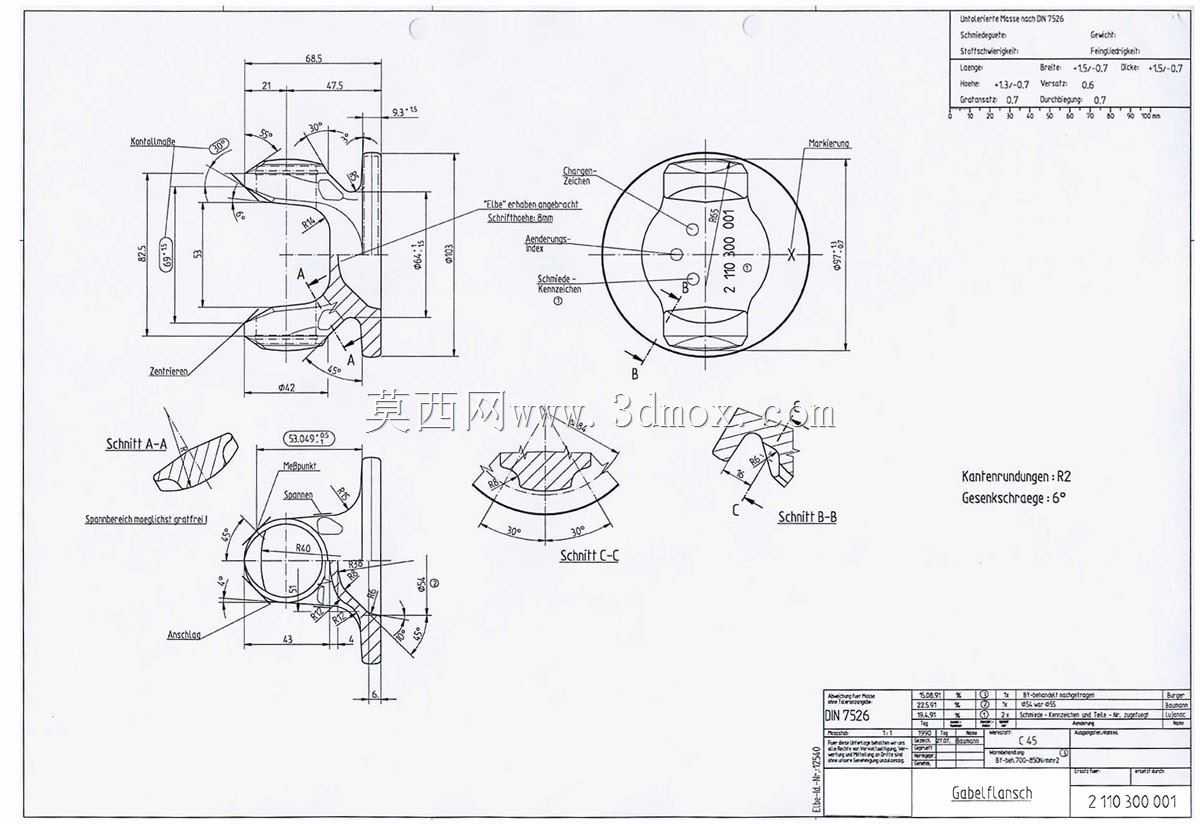

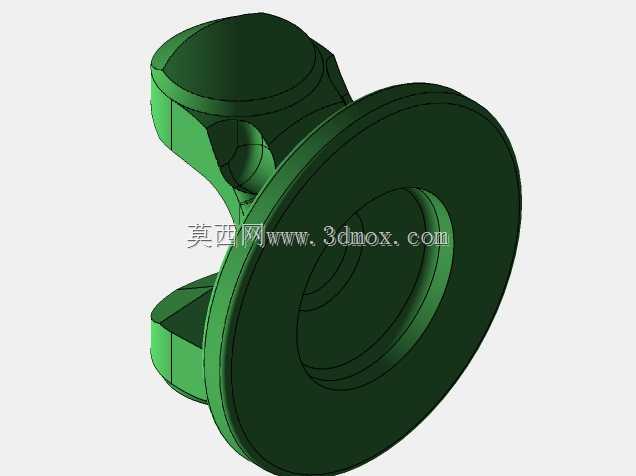

这类叉形铰接支座多应用在需要实现小角度相对转动的机械连接场景中，常见于工程机械的连杆传动回路、农用设备的杆件铰接部位、轻工自动化生产线的摆臂连接节点，核心作用是在两个被连接件之间传递拉压载荷的同时，允许二者绕铰接销轴产生限定角度的相对转动，避免刚性连接在设备运行产生形变、位移时出现应力集中断裂的问题。从结构设计逻辑来看，该零件采用后端圆盘法兰作为安装基准面，圆盘上预留的安装孔位可通过螺栓将整个支座固定在设备基体的安装面上，法兰盘与基体贴合的端面设计有较高的平面度要求，保证安装后不会出现偏斜，避免铰接销轴承受额外的弯曲载荷。前端的叉形开口结构是核心功能部位，两个平行的叉耳上加工有同轴的销轴安装孔，孔位的同轴度公差直接影响铰接转动的顺畅度，若同轴度偏差过大，会导致销轴装配后出现卡滞，转动过程中产生异常磨损，缩短部件使用寿命。叉耳的厚度根据额定传递载荷计算确定，开口的宽度尺寸匹配与之配合的连杆端部厚度，装配时间隙控制在合理范围，既不会因间隙过小出现装配卡滞，也不会因间隙过大导致传动过程中产生冲击晃动。零件整体的过渡位置均采用圆弧过渡设计，避免直角位置产生应力集中，尤其是叉耳与后端法兰连接的根部，是载荷传递的关键截面，圆弧过渡的曲率半径经过反复校核，保证在承受极限冲击载荷时不会出现根部断裂的问题。从安装边界来看，后端法兰的外径尺寸决定了安装时需要在基体上预留的安装空间，法兰端面到叉耳最前端的长度尺寸，需要匹配相邻连杆的运动行程，避免设备运行过程中叉耳与周边零部件产生运动干涉。叉耳上销轴孔的中心高度是安装定位的关键尺寸，该尺寸直接决定了整个铰接传动副的运动轨迹，设计时需要与整套连杆机构的运动仿真结果匹配，保证传动过程中各杆件的运动角度符合设计预期。零件的表面粗糙度根据不同部位的功能要求区分设置，法兰安装面、销轴孔内壁的粗糙度要求较高，降低装配后的接触磨损，非配合的外表面粗糙度要求适当放宽，在满足使用性能的前提下控制加工成本。这类铰接件在实际选型应用中，需要根据整套机构的额定载荷、转动角度范围、安装空间尺寸匹配对应规格，若载荷较大可选用更高强度的材质并进行相应的热处理强化，销轴孔内也可根据使用需求加装衬套，进一步提升铰接部位的耐磨性能，延长部件的维护周期。
