可调式微型滚轮压紧夹持工装结构

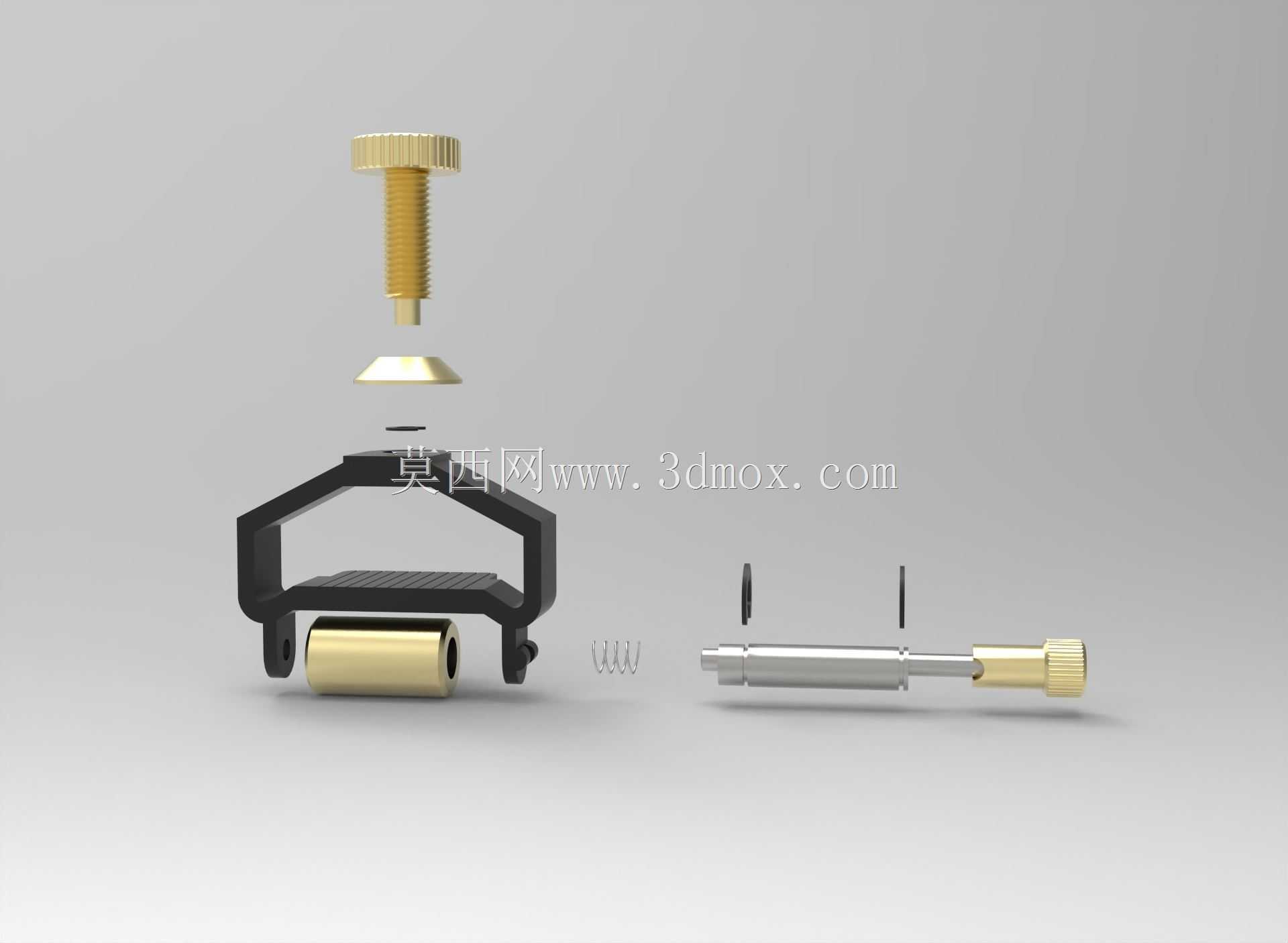

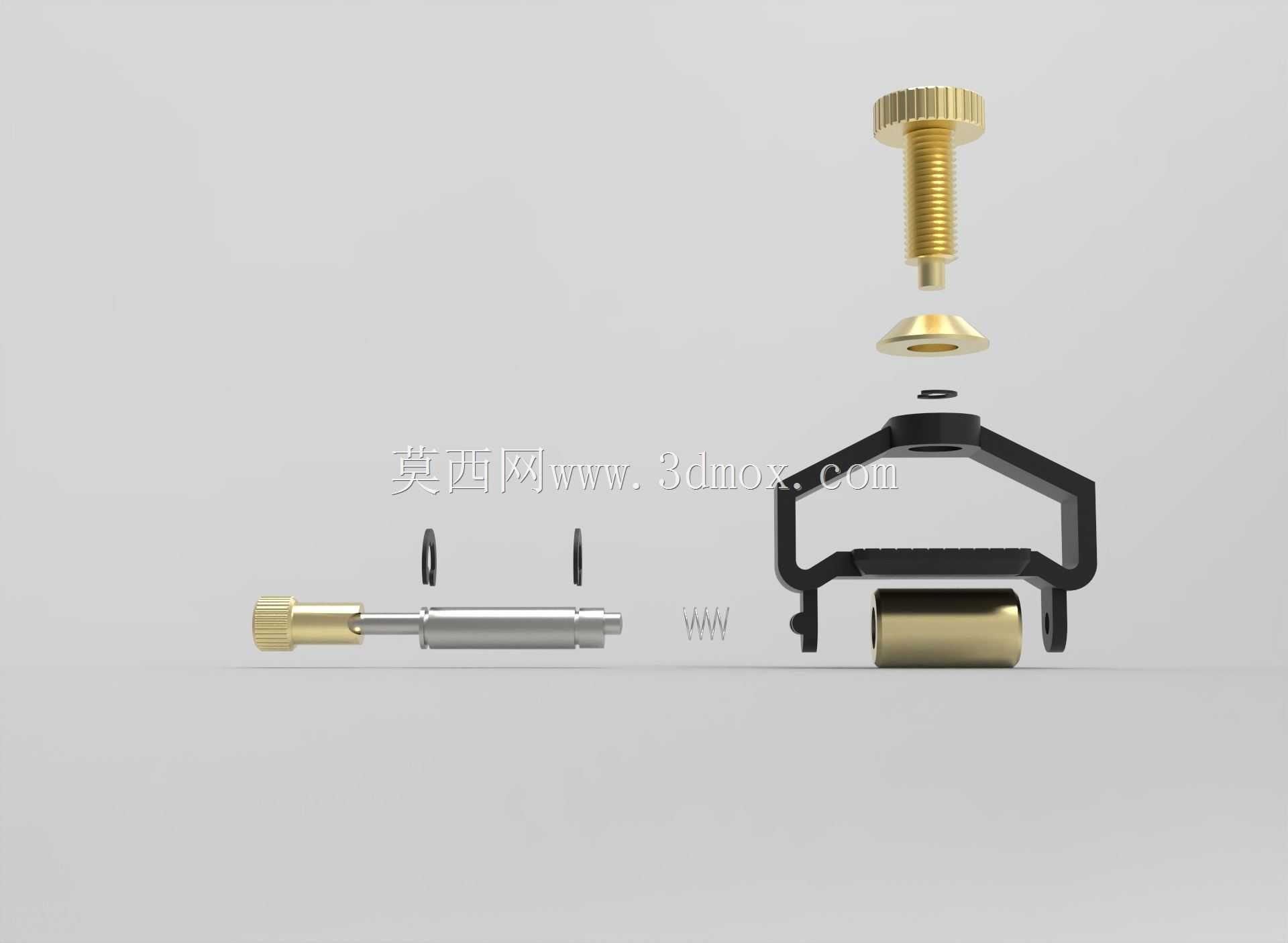

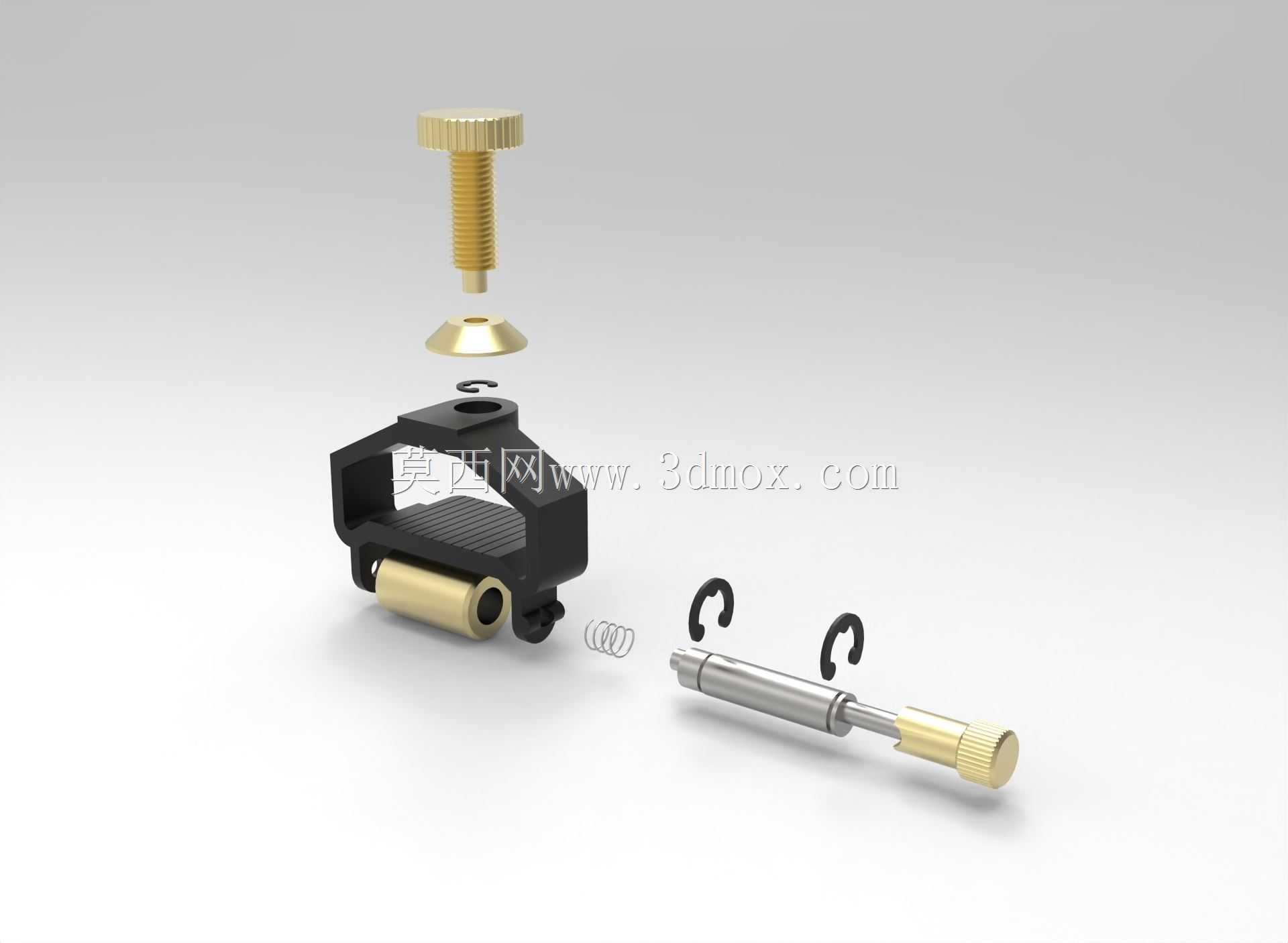

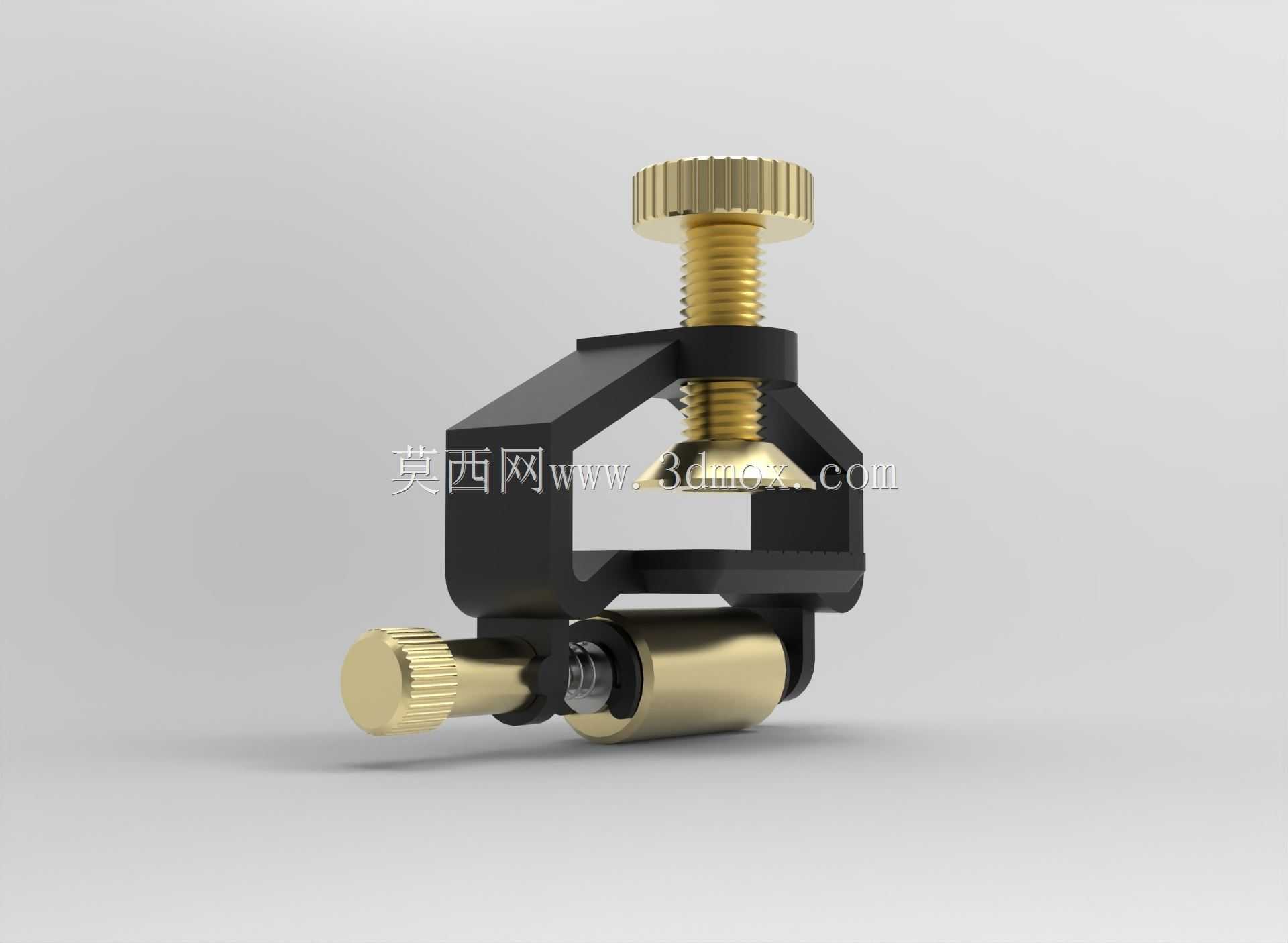

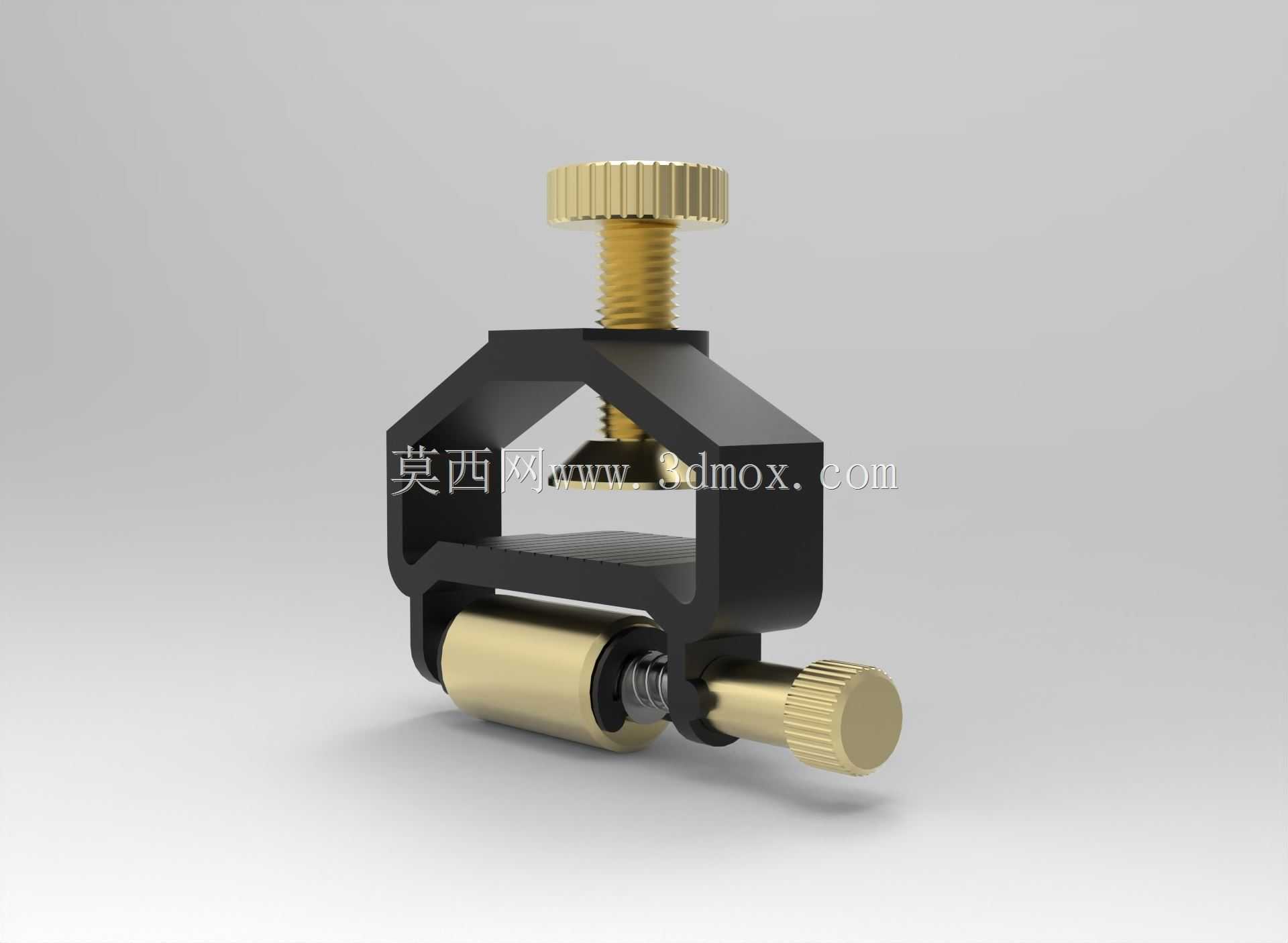

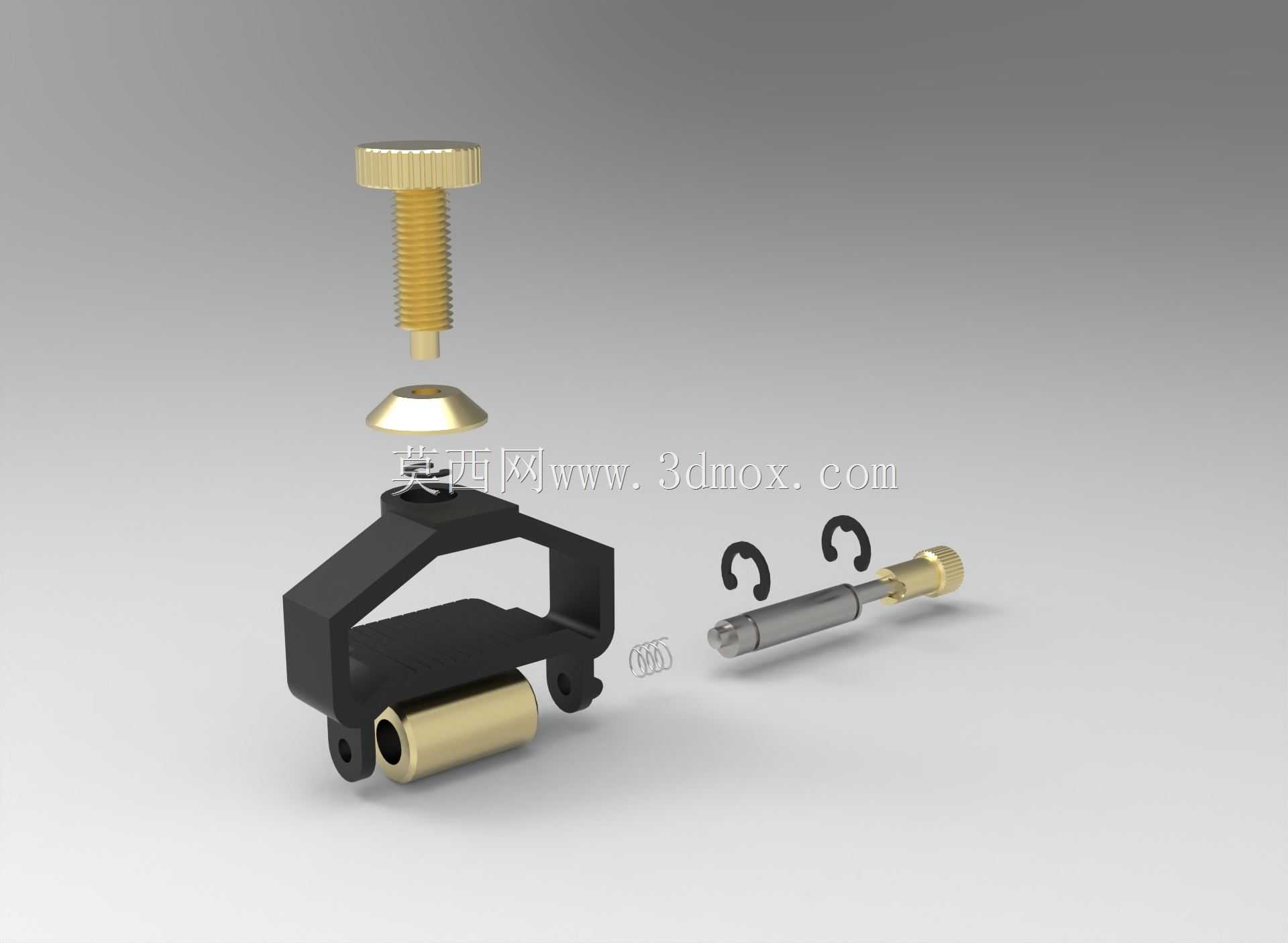

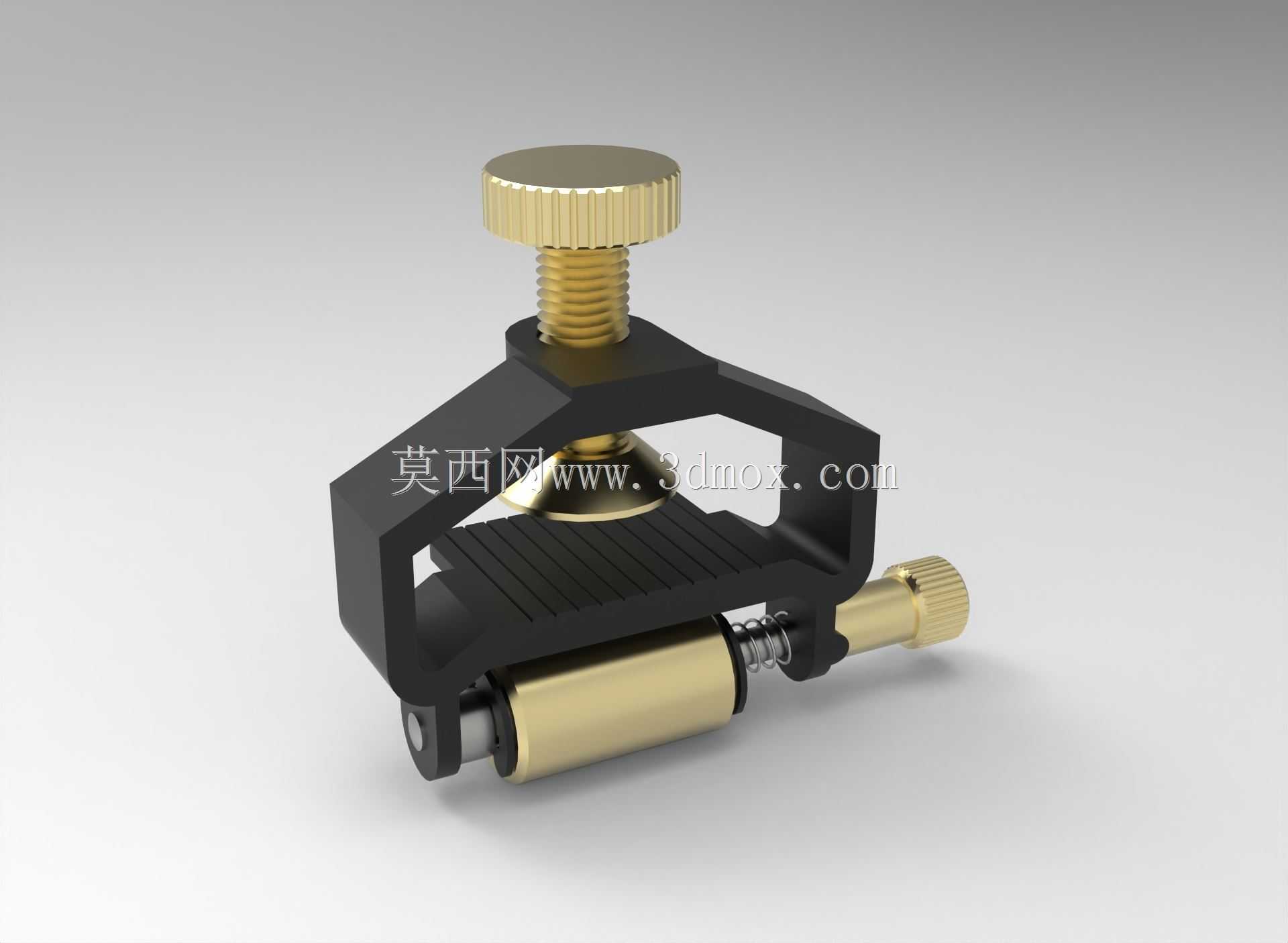

这款夹持构件在小型工件定位、线材导向压紧、薄件临时固定场景中应用十分广泛，常见于桌面级加工工位、小型检测工装台、线材送料机构的辅助定位环节，区别于普通固定式夹钳，它自带的横向滚轮结构可以在压紧工件的同时，允许工件沿滚轮轴向做线性进给，不会像普通平口钳那样完全锁死工件所有自由度，适配需要边压紧边送料的连续作业工况。从功能特性来看，顶部的滚花调节螺杆负责提供垂直方向的压紧力，螺杆端部做了平面压头设计，接触工件时不会产生应力集中刮伤工件表面，滚花头的设计无需额外工具，徒手即可完成压紧力的调节，适合频繁开合调整的工位使用；下方的横向滚花调节件则用来控制滚轮的压紧间隙，针对不同厚度的工件，可以通过旋转该调节件改变滚轮与上压头之间的开口距离，滚轮本身采用黄铜材质，自润滑性好，工件在滚轮表面滑动时摩擦力小，不会出现卡滞或者刮花工件表面的问题。设计思路上，主体框架采用一体式C型开口结构，框架本身做了加厚处理，保证夹持受力时不会出现框架形变开口扩张的问题，两个调节螺杆都采用细牙螺纹设计，调节精度更高，压紧力的控制更细腻，不会因为螺距过大出现调节过量压坏薄壁工件的情况；滚轮与安装轴之间预留了合理的转动间隙，既不会因为间隙过大出现滚轮晃动，也不会因为间隙过小出现转动卡涩，整体没有多余的冗余结构，所有受力部位都做了圆角过渡，避免应力集中导致的构件断裂。从安装边界来看，整体结构紧凑，横向最大宽度不超过60mm，垂直方向总高度不超过70mm，纵向厚度不超过30mm，不需要太大的安装空间，既可以单独作为手持夹具使用，也可以通过框架上的预留安装孔固定在工作台面或者设备机架上作为固定工装使用，适配的工件压紧厚度范围在0到20mm之间，滚轮的有效接触长度为25mm，对于窄条类工件、细直径线材、薄片状工件都能提供稳定的压紧力，不会出现压偏、压不住的情况。在实际使用中，这类夹持构件常用来替代传统的螺栓压块，尤其是在需要工件连续进给的打磨、划线、送料工序中，它的滚轮结构可以大幅降低工件进给的阻力，同时保持稳定的压紧力，避免工件在加工过程中出现翘边、移位的问题，黄铜材质的接触件也能避免对铝件、铜件、塑料件等软质工件表面造成压痕损伤，适合精密小件的加工辅助定位使用。
